CONFIGURACIÓN DEL SERVIDOR WEB Y DNS
PRACTICA DE LABORATORIO # 2
MONICA ISABEL ORTIZ SERNA
HEYLIN NATALY AGUIRRE GALVIS
DOCENTE: Walberto José Mercado Pérez
INSTITUCION EDUCATIVA SAN ANTONIO DE PADUA.
SECCION SECNDARIA
TECNICA EN SISTEMAS.
TAMESIS- ANTIOQUIA
LUNES 09 DE MARZO 2015

CONTENIDO
Pág.
Introducción……………………………………………………………………….……3
Objetivos…………………………………………………………………………….….4
Teoría Relacionada……………………………………………………………..…..5-7
Elementos…………………………………………………………………………..…..8
Procedimiento………………………………………………………………………8-13
Análisis de resultado……………………………………………………………….…14
Conclusiones…………………………………………………………………………..15
Anexos……………………………………………………………………………...16-18.
Web grafía……………………………………………………………………………...19

INTRODUCCION
Un servidor es un ordenador de gran capacidad que atiende las peticiones de un
cliente. Como su nombre lo indica está al servicio de otras máquinas, ordenadores
o clientes a los que suministra todo tipo de información. Existen varios tipos de
servidores pero en este proyecto se trabajara con el servidor WEB y el DNS; Un
servidor web es un programa que sirve datos en forma de Páginas Web,
hipertextos o páginas HTML : textos complejos con enlaces, figuras, formularios,
botones y objetos incrustados como animaciones o reproductores de sonidos. La
comunicación de estos datos entre cliente y servidor se hace por medio un
protocolo, concretamente del protocolo HTTP. Con esto, un servidor Web se
mantiene a la espera de peticiones HTTP, que son ejecutadas por un cliente
HTTP; lo que solemos conocer como un Navegador Web. A modo de ejemplo: al
teclear (http://www.cnice.mec.es) en un navegador, éste realizará una petición
HTTP al servidor que tiene asociada dicha URL. El servidor DNS significa
(sistema de nombres de domino). Traduce las direcciones ip a nombres de domino
para que así sea mucho más entendible para los usuarios que usen el servicio por
ejemplo: para ingresar a una página web por medio de una dirección ip es muy
complicado ya que los usuarios tendrían que memorizar todas las direcciones ip
de todos los sitios web y ahí es donde actúa el servidor DNS asignando nombres;
en el siguiente trabajo se elabora una muestra del manejo de servidores WEB y
DNS, sus respectivas configuraciones y funciones.

OBJETIVOS
Objetivo General:
Realizar una simulación en cisco Packet Tracer acerca de la configuración de un
servidor WEB y DNS.
Objetivos específicos:
 Realizar el montaje de una red de datos, con 20 ordenadores ya sea laptop
o desktop, un switch y 2 servidores para así dar acceso a una simulación
de red con configuración lógica en cada uno de los respectivos dispositivos.
 Realizar la configuración de un servidor web por medio de cisco Packet
Tracer para presentar la simulación de una red de datos, con acceso a la
web.
 Realizar la configuración de un servidor dns por medio de cisco Packet
Tracer para que se pueda dar la traducción de la dirección ip de la página
web.

TEORÍA RELACIONADA
Servidor Web:
Los servidores web son aquellos cuya tarea es alojar sitios y/o aplicaciones, las
cuales son accedidas por los clientes utilizando un navegador que se comunica
con el servidor utilizando el protocolo HTTP.
Básicamente un servidor WEB consta de un intérprete HTTP el cual se mantiene a
la espera de peticiones de clientes y le responde con el contenido según sea
solicitado. El cliente, una vez recibido el código, lo interpreta y lo exhibe en
pantalla.
Además los servidores pueden disponer de un intérprete de otros lenguajes
de programación que ejecutan código embebido dentro del código HTML de las
páginas que contiene el sitio antes de enviar el resultado al cliente. Esto se conoce
como programación de lado del servidor y utiliza lenguajes
como ASP, PHP, Perl y Ajax. Las ventajas de utilizar estos lenguajes radica en
la potencia de los mismos ejecutando tareas más complejas como, por ejemplo
acceder a bases de datos abstrayendo al cliente de toda la operación.
Se pueden utilizar varias tecnologías en el servidor para aumentar su potencia
más allá de su capacidad de entregar páginas HTML; éstas incluyen scripts CGI,
seguridad SSL y páginas activas del servidor (ASP).
Cómo funciona el servidor web?
Para que el servidor web funcione correctamente se debe utilizar un método para
intercambiar la información o transferir los sitios web al ordenador, esto se hace a
través del protocolo http HyperText Transfer Protocol(Protocolo de transferencia
de hipertexto) que es el que se refleja antes de escribir cualquier dirección de
internet.
Por ejemplo: http://www.empresamia.com
¿Cómo utilizan las empresas el servidor web?
Para que los usuarios de internet puedan ver las páginas web como se hace
normalmente, las empresas deben tener un servidor en el que se alojan sus
contenidos, que al final son solicitados por los navegadores de cada computador

personal. Dicho en otras palabras, el servidor trabaja como un medio en el que se
conecta la información que cada página web tiene con el usuario común de
internet, es decir su cliente.
¿Cuál es el servidor web más utilizado?
Gracias a que en la actualidad existe la banda ancha, hoy es posible que las
empresas utilicen servidores web más rentables. Es el caso de Apache, el servidor
web más utilizado debido a la implementación de protocolos actualizados y a la
rapidez con que muestra la información. Apache además cuenta con los
constantes aportes de un grupo de voluntarios que trabaja en el mejoramiento del
mismo y tiene el soporte de la Fundación Apache, la cual vela por ofrecer un
software de alta calidad, así como el respaldo de distintas empresas que generan
versiones pagas del popular servidor. Además de Apache, también existen otros
servidores como ISS, Cherokee, Monkey http, Lighttpd y Thttpd.
Primero Usted deberá primero decidir si tiene el servicio de hosting en un servidor
web propio o ajeno. Y segundo, la rapidez y capacidad de de su servidor web
serán factores determinante en el éxito de su página web y el número de visitas
que reciba.
Servidor de Dns:
Los servidores DNS son parte de la cadena que queda formada cuando hacemos
una petición mediante nuestro navegador de cualquier página web.
Estos servidores no son más que computadoras que en sus discos duros
almacenan enormes bases de datos.
Tienen registrada la relación que existe entre cada nombre de dominio y su
dirección IP correspondiente.
Los seres humanos identificamos los sitios de internet mediante nombres, como
son Google.com, Yahoo.es, Apple.com, etc. lo que los hace más fácil de recordar
y de escribir, estos nombres es lo que conocemos como nombres de dominio.
Las computadoras identifican los sitios web y se conectan a ellos utilizando el
formato numérico, algo parecido a la numeración telefónica, pero más complejo y
con más recursos, es lo que conocemos como las direcciones IP.
Ahí es donde entran en acción los servidores DNS, ellos son como enormes y
complejas guías telefónicas, que a petición nuestra traducen o convierten los
nombres de dominio que le solicitemos, en las direcciones IP que les
corresponden.

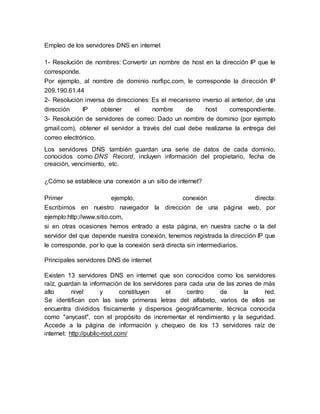

Empleo de los servidores DNS en internet
1- Resolución de nombres: Convertir un nombre de host en la dirección IP que le
corresponde.
Por ejemplo, al nombre de dominio norfipc.com, le corresponde la dirección IP
209.190.61.44
2- Resolución inversa de direcciones: Es el mecanismo inverso al anterior, de una
dirección IP obtener el nombre de host correspondiente.
3- Resolución de servidores de correo: Dado un nombre de dominio (por ejemplo
gmail.com), obtener el servidor a través del cual debe realizarse la entrega del
correo electrónico.
Los servidores DNS también guardan una serie de datos de cada dominio,
conocidos como DNS Record, incluyen información del propietario, fecha de
creación, vencimiento, etc.
¿Cómo se establece una conexión a un sitio de internet?
Primer ejemplo, conexión directa:
Escribimos en nuestro navegador la dirección de una página web, por
ejemplo:http://www.sitio.com,
si en otras ocasiones hemos entrado a esta página, en nuestra cache o la del
servidor del que depende nuestra conexión, tenemos registrada la dirección IP que
le corresponde, por lo que la conexión será directa sin intermediarios.
Principales servidores DNS de internet
Existen 13 servidores DNS en internet que son conocidos como los servidores
raíz, guardan la información de los servidores para cada una de las zonas de más
alto nivel y constituyen el centro de la red.
Se identifican con las siete primeras letras del alfabeto, varios de ellos se
encuentra divididos físicamente y dispersos geográficamente, técnica conocida
como "anycast", con el propósito de incrementar el rendimiento y la seguridad.
Accede a la página de información y chequeo de los 13 servidores raíz de
internet: http://public-root.com/

ELEMENTOS
 2 servidores PT: uno funciona como cliente y otro como servidor
 1 switch 29 50t puertos
 Cable UTP directo
 20 ordenadores ya sean laptop o desktop
PROCEDIMIENTO
(Configuración de los servidores)
Configuración del servidor WEB
*Insertar un servidor PT
* Asignarle el nombre: Servidor web

*Asignar la dirección ip clase B. Debe ser una dirección Ip diferente a la de los
ordenadores.
*Asignar la Máscara de subred
* Establecer la dirección Ip que se pretende asignar al servidor DNS

*En la configuración HTTP del servido se agrega el mensaje de bienvenida
que aparecerá en la página web. En este caso se colocara el título de una
empresa “Web Point”
*Para ver el mensaje que se estableció, dar clic en el servidor web, escritorio, en
navegador web, Registrar en el URL la dirección del sevidor web y por ultimo dar
clic en el botón Ir.
Mensaje Principal

Configuración del servidor DNS
*Se debe asignarle el nombre al servidor: clic en el servido, config y se registra el
nombre(Servidor DNS)
* Como en la configuración del servidor web se asignó de una vez la dirección ip
del servidor DNS, hay que utilizar la misma dirección del DNS para su misma
configuración y asi se pueda dar bien la conexión.
* Como primero hay que asignarle una dirección ip y la máscara subred: clic en el
servidor DNS, Escritorio, Configuración ip y se establece la dirección que se
utilizó en la configuración del servidor web: 128.168.30.201

*Para realizar la traducción de direcciones ip por medio del servidor DNS, se tiene
que configurar con el nombre de la pagina web y la dirección del servidor que va a
ser traducida por el mismo nombre de la pagina web. Para realizar esto: clic en el
servidor DNS, configuración, clic en servicios y elegimos la opción DNS.
Name: (Se establece el nombre que va a llevar la pag web)
Address: (se asigna la dirección del servidor web para asi poder realizar la
traducción de la dir Ip al nombre)
NOTA: para que la traducción se de correctamente, los ordenadores deben
tener registrado la dirección ip del Servidor DNS.

*Para verificar que el servidor DNS funcione adecuadamente damos clic en uno de
los ordenadores, Escritorio, Navegador web y registramos en el URL el nombre de
la página web.

ANALISIS DE RESULTADOS
 ¿Cómo se configura un servidor WEB y qué importancia tiene dentro la red?
*Primero se debe agregarle un nombre de identificación al servidor en este caso
(Servidor Web): clic en el servidor, Clic en config y se le establece el nombre en el
campo “Mostrar nombre”
* Se debe asignar una dirección estática clase B y la máscara de subred: clic
sobre el servidor, clic en desktop o escritorio, clic en configuración ip.
*para configurar la página web mediante este servidor, se da clic en el servidor,
clic en la ventana config, clic en servicios y seleccionamos la opción HTTP. Aquí
se establecerá la información que se desea tener en la página web, esto se
realizara mediante etiquetas o instrucciones de código.
*Para verificar que el servidor web este bien configurado y funcione
correctamente, damos clic en un ordenador de la red, clic en escritorio o desktop,
clic en Navegador Web y en el campo del URL escribimos la dirección Ip del
servidor Web.
 ¿Qué funciones cumple el servidor DNS en la web?
R// Traduce las direcciones ip en nombres de dominio es decir, en este caso, el
servidor DNS realizo la traducción de dirección ip (128.168.30.200) de la página
web a un nombre de dominio (www.webpoint.com.co)
-asocia una información con un nombre de dominio. El ejemplo más claro es
cuando introducimos una ruta URL en nuestro navegador de internet del
tipohttp://www. webpoint.com.co. Una vez hemos introducido esta ruta, dicha
información es enviada a un servidor DNS que lo que hace es determinar en qué
lugar se encuentra esa página web alojada y nos conecta con ella.
 ¿Qué importancia tiene el servidor dns para un administrador de una red de datos
a la hora de configurar la red?
R// Mucha, El servidor DNS utiliza una base de datos distribuida y jerárquica que
almacena información asociada a nombres de dominio en redes como Internet.
Aunque como base de datos el DNS es capaz de asociar diferentes tipos de
información a cada nombre, los usos más comunes son la asignación de nombres
de dominio a direcciones IP. Además su importancia a la hora de configurar una
red se da en la traducción de direcciones ip y la búsqueda de página con la que el
cliente se quiere conectar.

CONCLUSIONES
 Se realizó una simulación de red en cisco Packet Tracer acerca de la
configuración de un servidor WEB y DNS.
 se configuro adecuadamente un servidor web por medio de cisco Packet
Tracer presentándolo por medio de una simulación de una red de datos,
con acceso a la web.
 Se identificó la configuración de un servidor DNS por medio de cisco
Packet Tracer y la traducción de la dirección ip de la web.

Compatibilidades de los servidores y los ordenadores

WEBGRAFIA
 http://www.monografias.com/trabajos75/servidores-web/servidores-
web.shtml
 http://norfipc.com/internet/servidores-dns.html
 http://empresamia.com/crear-empresa/crear/item/644-que-es-un-servidor-
web
 https://technet.microsoft.com/es-es/library/cc753635%28v=ws.10%29.aspx
 http://aprenderaprogramar.com/index.php?option=com_content&view=articl
e&id=542:que-es-un-servidor-y-cuales-son-los-principales-tipos-de-
servidores-proxydns-webftppop3-y-smtp-dhcp&catid=57:herramientas-
informaticas&Itemid=179

Info de redes

Más contenido relacionado

La actualidad más candente

Similar a Info de redes

Más de Heylin Aguirre

Último

Info de redes
