Este documento describe los pasos para instalar y configurar un servidor DHCP en CentOS 6.2. Explica cómo configurar las interfaces de red, instalar los paquetes DHCP, editar los archivos de configuración dhcpd.conf e ifcfg para definir el alcance y parámetros de DHCP, y habilitar el servicio. El objetivo es proporcionar direcciones IP y configuración de red de forma automática a clientes en la red.

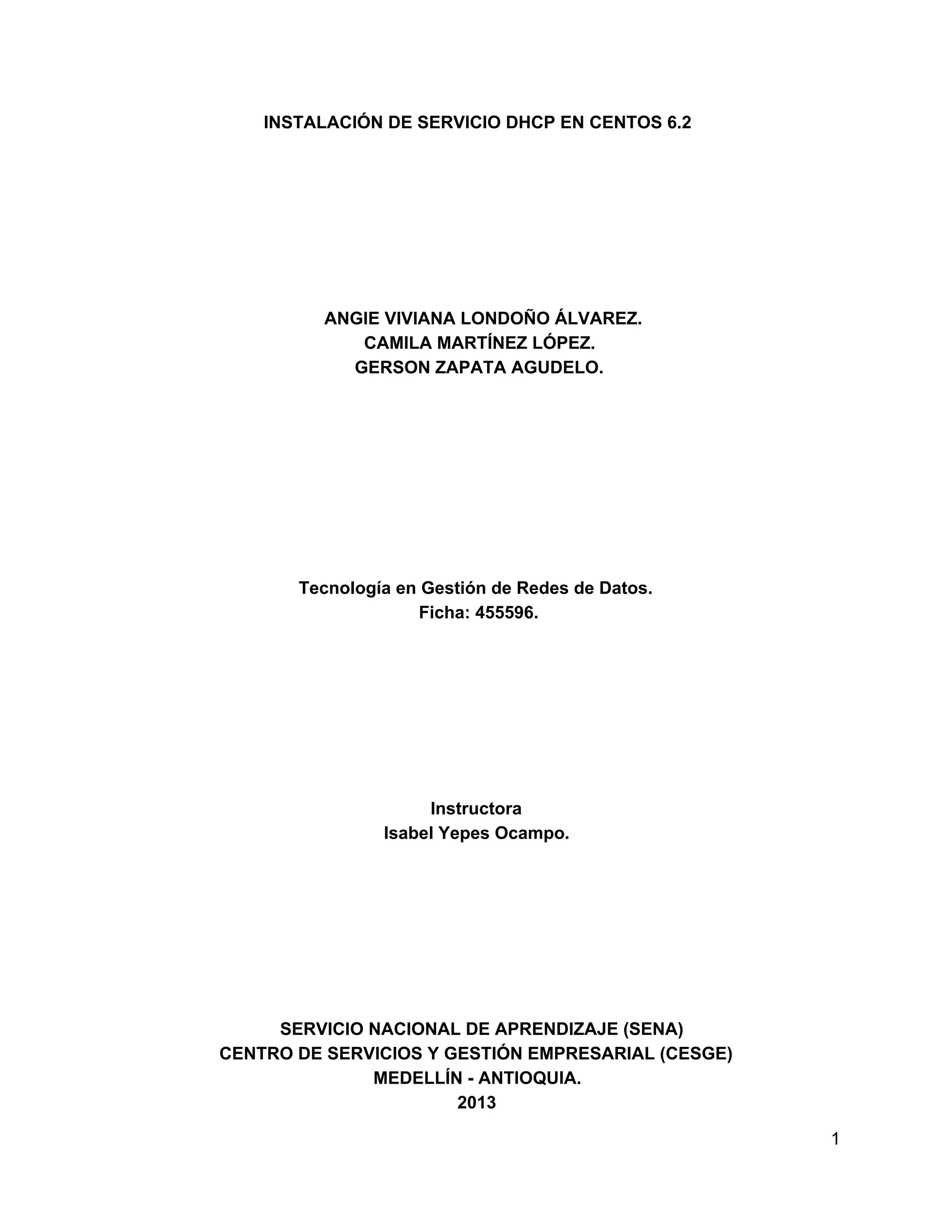

1. INSTALACIÓN DE SERVICIO DHCP EN CENTOS 6.2
ANGIE VIVIANA LONDOÑO ÁLVAREZ.
CAMILA MARTÍNEZ LÓPEZ.
GERSON ZAPATA AGUDELO.
Tecnología en Gestión de Redes de Datos.
Ficha: 455596.
Instructora
Isabel Yepes Ocampo.
SERVICIO NACIONAL DE APRENDIZAJE (SENA)
CENTRO DE SERVICIOS Y GESTIÓN EMPRESARIAL (CESGE)
MEDELLÍN ­ ANTIOQUIA.
2013
1

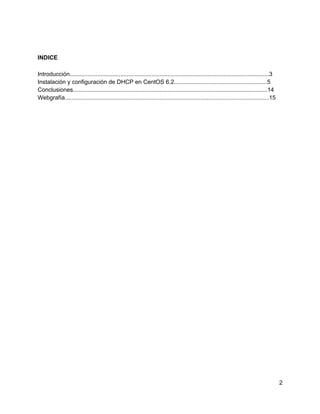

2. INDICE
Introducción..........................................................................................................................3
Instalación y configuración de DHCP en CentOS 6.2.........................................................5
Conclusiones.......................................................................................................................14
Webgrafía.............................................................................................................................15
2

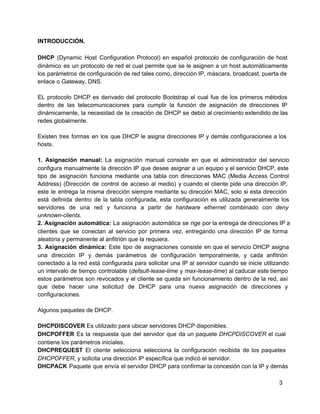

3. INTRODUCCIÓN.
DHCP (Dynamic Host Configuration Protocol) en español protocolo de configuración de host
dinámico es un protocolo de red el cual permite que se le asignen a un host automáticamente
los parámetros de configuración de red tales como, dirección IP, máscara, broadcast, puerta de
enlace o Gateway, DNS.
EL protocolo DHCP es derivado del protocolo Bootstrap el cual fue de los primeros métodos
dentro de las telecomunicaciones para cumplir la función de asignación de direcciones IP
dinámicamente, la necesidad de la creación de DHCP se debió al crecimiento extendido de las
redes globalmente.
Existen tres formas en los que DHCP le asigna direcciones IP y demás configuraciones a los
hosts.
1. Asignación manual: La asignación manual consiste en que el administrador del servicio
configura manualmente la dirección IP que desee asignar a un equipo y el servicio DHCP, este
tipo de asignación funciona mediante una tabla con direcciones MAC (Media Access Control
Address) (Dirección de control de acceso al medio) y cuando el cliente pide una dirección IP,
este le entrega la misma dirección siempre mediante su dirección MAC, solo si esta dirección
está definida dentro de la tabla configurada, esta configuración es utilizada generalmente los
servidores de una red y funciona a partir de hardware ethernet combinado con deny
unknown­clients.
2. Asignación automática: La asignación automática se rige por la entrega de direcciones IP a
clientes que se conectan al servicio por primera vez, entregando una dirección IP de forma
aleatoria y permanente al anfitrión que la requiera.
3. Asignación dinámica: Este tipo de asignaciones consiste en que el servicio DHCP asigna
una dirección IP y demás parámetros de configuración temporalmente, y cada anfitrión
conectado a la red está configurada para solicitar una IP al servidor cuando se inicie utilizando
un intervalo de tiempo controlable (default­lease­time y max­lease­time) al caducar este tiempo
estos parámetros son revocados y el cliente se queda sin funcionamiento dentro de la red, así
que debe hacer una solicitud de DHCP para una nueva asignación de direcciones y
configuraciones.
Algunos paquetes de DHCP.
DHCPDISCOVER Es utilizado para ubicar servidores DHCP disponibles.
DHCPOFFER Es la respuesta que del servidor que da un paquete DHCPDISCOVER el cual
contiene los parámetros iniciales.
DHCPREQUEST El cliente selecciona selecciona la configuración recibida de los paquetes
DHCPOFFER, y solicita una dirección IP específica que indicó el servidor.
DHCPACK Paquete que envía el servidor DHCP para confirmar la concesión con la IP y demás
3

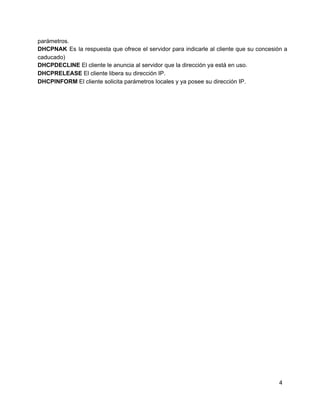

4. parámetros.
DHCPNAK Es la respuesta que ofrece el servidor para indicarle al cliente que su concesión a
caducado)
DHCPDECLINE El cliente le anuncia al servidor que la dirección ya está en uso.
DHCPRELEASE El cliente libera su dirección IP.
DHCPINFORM El cliente solicita parámetros locales y ya posee su dirección IP.
4

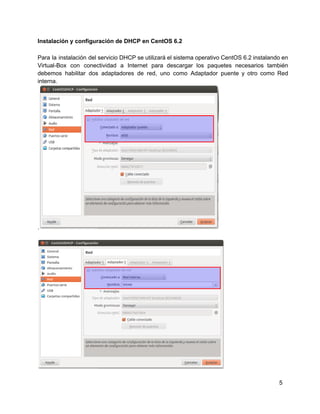

5. Instalación y configuración de DHCP en CentOS 6.2
Para la instalación del servicio DHCP se utilizará el sistema operativo CentOS 6.2 instalando en
Virtual­Box con conectividad a Internet para descargar los paquetes necesarios también
debemos habilitar dos adaptadores de red, uno como Adaptador puente y otro como Red
interna.
.
5

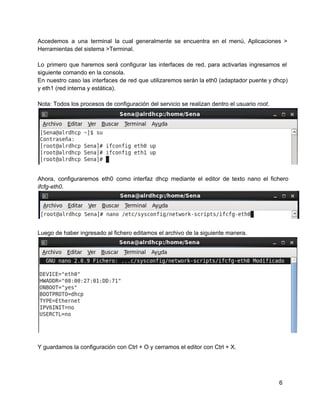

6. Accedemos a una terminal la cual generalmente se encuentra en el menú, Aplicaciones >
Herramientas del sistema >Terminal.
Lo primero que haremos será configurar las interfaces de red, para activarlas ingresamos el
siguiente comando en la consola.
En nuestro caso las interfaces de red que utilizaremos serán la eth0 (adaptador puente y dhcp)
y eth1 (red interna y estática).
Nota: Todos los procesos de configuración del servicio se realizan dentro el usuario root.
Ahora, configuraremos eth0 como interfaz dhcp mediante el editor de texto nano el fichero
ifcfg­eth0.
Luego de haber ingresado al fichero editamos el archivo de la siguiente manera.
Y guardamos la configuración con Ctrl + O y cerramos el editor con Ctrl + X.
6

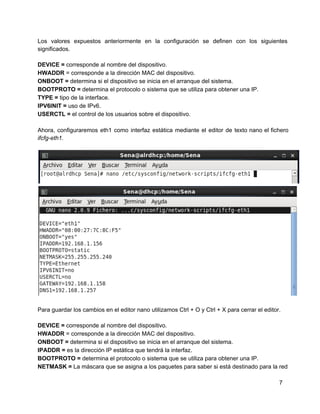

7. Los valores expuestos anteriormente en la configuración se definen con los siguientes
significados.
DEVICE = corresponde al nombre del dispositivo.
HWADDR = corresponde a la dirección MAC del dispositivo.
ONBOOT = determina si el dispositivo se inicia en el arranque del sistema.
BOOTPROTO = determina el protocolo o sistema que se utiliza para obtener una IP.
TYPE = tipo de la interface.
IPV6INIT = uso de IPv6.
USERCTL = el control de los usuarios sobre el dispositivo.
Ahora, configuraremos eth1 como interfaz estática mediante el editor de texto nano el fichero
ifcfg­eth1.
Para guardar los cambios en el editor nano utilizamos Ctrl + O y Ctrl + X para cerrar el editor.
DEVICE = corresponde al nombre del dispositivo.
HWADDR = corresponde a la dirección MAC del dispositivo.
ONBOOT = determina si el dispositivo se inicia en el arranque del sistema.
IPADDR = es la dirección IP estática que tendrá la interfaz.
BOOTPROTO = determina el protocolo o sistema que se utiliza para obtener una IP.
NETMASK = La máscara que se asigna a los paquetes para saber si está destinado para la red
7

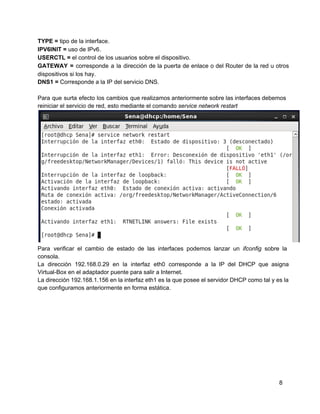

8. TYPE = tipo de la interface.
IPV6INIT = uso de IPv6.
USERCTL = el control de los usuarios sobre el dispositivo.
GATEWAY = corresponde a la dirección de la puerta de enlace o del Router de la red u otros
dispositivos si los hay.
DNS1 = Corresponde a la IP del servicio DNS.
Para que surta efecto los cambios que realizamos anteriormente sobre las interfaces debemos
reiniciar el servicio de red, esto mediante el comando service network restart
Para verificar el cambio de estado de las interfaces podemos lanzar un ifconfig sobre la
consola.
La dirección 192.168.0.29 en la interfaz eth0 corresponde a la IP del DHCP que asigna
Virtual­Box en el adaptador puente para salir a Internet.
La dirección 192.168.1.156 en la interfaz eth1 es la que posee el servidor DHCP como tal y es la
que configuramos anteriormente en forma estática.
8

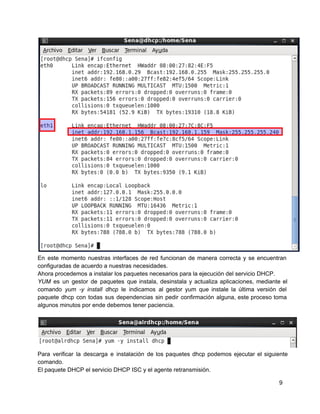

9. En este momento nuestras interfaces de red funcionan de manera correcta y se encuentran
configuradas de acuerdo a nuestras necesidades.
Ahora procedemos a instalar los paquetes necesarios para la ejecución del servicio DHCP.
YUM es un gestor de paquetes que instala, desinstala y actualiza aplicaciones, mediante el
comando yum ­y install dhcp le indicamos al gestor yum que instale la última versión del
paquete dhcp con todas sus dependencias sin pedir confirmación alguna, este proceso toma
algunos minutos por ende debemos tener paciencia.
Para verificar la descarga e instalación de los paquetes dhcp podemos ejecutar el siguiente
comando.
El paquete DHCP el servicio DHCP ISC y el agente retransmisión.
9

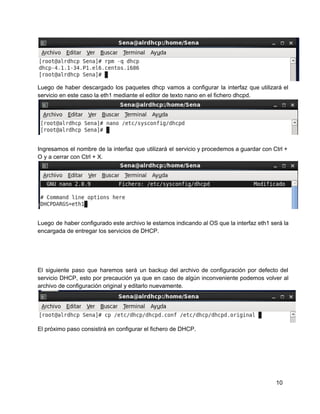

10. Luego de haber descargado los paquetes dhcp vamos a configurar la interfaz que utilizará el
servicio en este caso la eth1 mediante el editor de texto nano en el fichero dhcpd.
Ingresamos el nombre de la interfaz que utilizará el servicio y procedemos a guardar con Ctrl +
O y a cerrar con Ctrl + X.
Luego de haber configurado este archivo le estamos indicando al OS que la interfaz eth1 será la
encargada de entregar los servicios de DHCP.
El siguiente paso que haremos será un backup del archivo de configuración por defecto del
servicio DHCP, esto por precaución ya que en caso de algún inconveniente podemos volver al
archivo de configuración original y editarlo nuevamente.
El próximo paso consistirá en configurar el fichero de DHCP.
10

11. Al editar el archivo de configuración del servicio de DHCP obtenemos un resultado parecido al
siguiente, aunque los resultados pueden variar de acuerdo a las necesidades que se tengan.
11

12. 12

13. Luego de haber guardado el archivo de configuración podemos proceder a habilitar el servicio
DHCP por medio de los siguientes comandos.
Si se produce un FALLO al iniciar el servicio es importante que revisemos el archivo tail ­f
/var/log/messages para ver los log’s actuales que posee el servicio que estemos ejecutando,
también debemos observar el archivo principal del servicio dhcpd.conf y verificar sentencias y
demás contenidos.
13

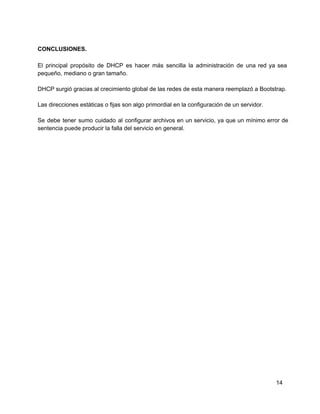

14. CONCLUSIONES.
El principal propósito de DHCP es hacer más sencilla la administración de una red ya sea
pequeño, mediano o gran tamaño.
DHCP surgió gracias al crecimiento global de las redes de esta manera reemplazó a Bootstrap.
Las direcciones estáticas o fijas son algo primordial en la configuración de un servidor.
Se debe tener sumo cuidado al configurar archivos en un servicio, ya que un mínimo error de
sentencia puede producir la falla del servicio en general.
14

15. Webgrafía.
http://www.centos.org/docs/4/html/rhel­sag­en­4/s1­dhcp­configuring­server.html
http://rpm.pbone.net/index.php3/stat/4/idpl/20338594/dir/centos_6/com/dhcp­4.1.1­34.P1.e
l6.centos.i686.rpm.html
http://ormeno­nicolas.blogspot.com/2012/06/centos­instalacion­y­configuracion.html
http://www.isc.org/
15
