I.- INTRODUCCIÓN
El presente trabajo consistió en la ejecución del proyecto “Mejoramiento y
Ampliación de los servicios de agua potable en la Localidad de Chalcos,
Distrito de Chalcos- Sucre –Ayacucho” que se realizó con el fin de dotar el
recurso hídrico con fines de consumo humano y uso doméstico las 24 horas del
día.
El proyecto denominado “Mejoramiento y Ampliación de los Servicios de Agua
Potable y Alcantarillado en la Localidad de Chalcos, Distrito de Chalcos –
Sucre – Ayacucho”, es de prioridad por la demanda de la población, ya que el
sistema existente no abastecía a la población, y era agua entubada, por ello la
población infantil generalmente sufre con enfermedades diarreicas dérmicas,
por tal motivo se construyó un nuevo reservorio de 25 m3, se rehabilito la línea
de conducción, aducción y así como la Ampliación de la red de distribución de
agua potable.
Con el proyecto se lograra también contribuir a recomponer y reestructurar las
organizaciones comunales de base dentro de las que se encuentra La Junta
Administradora de Servicios de Saneamiento, que han de permitir la apertura
de nuevos espacios para conformar organizaciones de base funcional y de
acuerdo a sus necesidades y requerimiento organizacional, gestionar,
administrar y aprovechar los recursos humanos y hídricos.

2

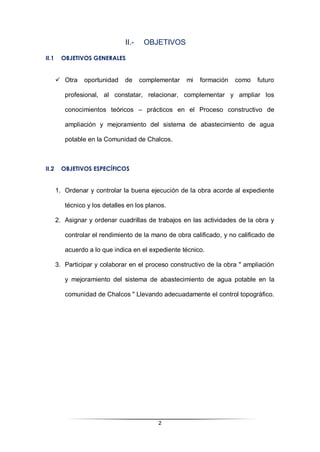

II.- OBJETIVOS
II.1 OBJETIVOS GENERALES
 Otra oportunidad de complementar mi formación como futuro
profesional, al constatar, relacionar, complementar y ampliar los
conocimientos teóricos – prácticos en el Proceso constructivo de
ampliación y mejoramiento del sistema de abastecimiento de agua
potable en la Comunidad de Chalcos.
II.2 OBJETIVOS ESPECÍFICOS
1. Ordenar y controlar la buena ejecución de la obra acorde al expediente
técnico y los detalles en los planos.
2. Asignar y ordenar cuadrillas de trabajos en las actividades de la obra y
controlar el rendimiento de la mano de obra calificado, y no calificado de
acuerdo a lo que indica en el expediente técnico.
3. Participar y colaborar en el proceso constructivo de la obra " ampliación
y mejoramiento del sistema de abastecimiento de agua potable en la
comunidad de Chalcos " Llevando adecuadamente el control topográfico.

3
III.- MARCO TEÓRICO
III.1 CONCEPTOS BÁSICOS DEL SISTEMA, USO Y CONSUMO DEL AGUA
POTABLE
III.1.1 SISTEMA DE AGUA POTABLE
Según CEPIS/OPS (2004), Un sistema de abastecimiento de agua potable,
tiene como finalidad primordial, la de entregar a los habitantes de una localidad,
agua en cantidad y calidad adecuada para satisfacer sus necesidades, ya que
como se sabe los seres humanos estamos compuestos en un 70 por ciento de
agua, por lo que este líquido es vital para la supervivencia. Uno de los puntos
principales de este capítulo, es entender el término potable. El agua potable es
considerada aquella que cumple con la norma establecida por la Organización
Mundial de la Salud (OMS), la cual indica la cantidad de sales minerales
disueltas que debe contener el agua para adquirir la calidad de potable. Sin
embargo una definición aceptada generalmente es aquella que dice que el
agua potable es toda la que es “apta para consumo humano”, lo que quiere
decir que es posible beberla sin que cause daños o enfermedades al ser
ingerida.
III.1.2 AGUA POTABLE
Según CEPIS/OPS (2004), define que el agua potable es el agua de superficie
tratada y el agua no tratada pero sin contaminación que proviene de
manantiales naturales, pozos y otras fuentes. Sin agua potable, la gente no
puede llevar una vida sana y productiva. Abundar en el tema de la calidad del
agua se torna todavía más complejo, si entendemos que diariamente alrededor
de cinco mil personas mueren en el planeta a causa de una enfermedad de

4
origen hídrico y que de éstas, el 90 por ciento son niños. Como la Tifoidea,
Paratifoidea, disintiera, gastroenteritis, la Bilharziasis y el Cólera.

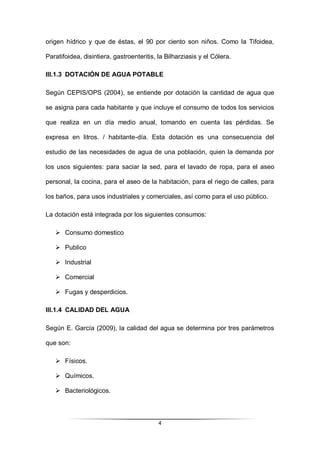

III.1.3 DOTACIÓN DE AGUA POTABLE
Según CEPIS/OPS (2004), se entiende por dotación la cantidad de agua que
se asigna para cada habitante y que incluye el consumo de todos los servicios
que realiza en un día medio anual, tomando en cuenta las pérdidas. Se
expresa en litros. / habitante-día. Esta dotación es una consecuencia del
estudio de las necesidades de agua de una población, quien la demanda por
los usos siguientes: para saciar la sed, para el lavado de ropa, para el aseo
personal, la cocina, para el aseo de la habitación, para el riego de calles, para
los baños, para usos industriales y comerciales, así como para el uso público.
La dotación está integrada por los siguientes consumos:
 Consumo domestico
 Publico
 Industrial
 Comercial
 Fugas y desperdicios.
III.1.4 CALIDAD DEL AGUA
Según E. García (2009), la calidad del agua se determina por tres parámetros
que son:
 Físicos.
 Químicos.
 Bacteriológicos.

5

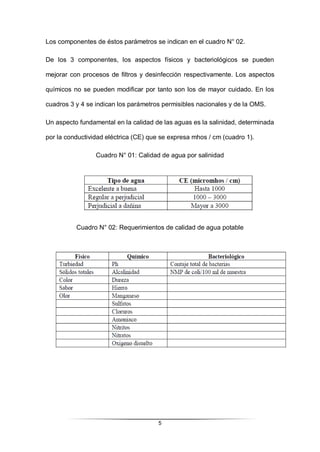

Los componentes de éstos parámetros se indican en el cuadro N° 02.
De los 3 componentes, los aspectos físicos y bacteriológicos se pueden
mejorar con procesos de filtros y desinfección respectivamente. Los aspectos
químicos no se pueden modificar por tanto son los de mayor cuidado. En los
cuadros 3 y 4 se indican los parámetros permisibles nacionales y de la OMS.
Un aspecto fundamental en la calidad de las aguas es la salinidad, determinada
por la conductividad eléctrica (CE) que se expresa mhos / cm (cuadro 1).
Cuadro N° 01: Calidad de agua por salinidad
Cuadro N° 02: Requerimientos de calidad de agua potable

6

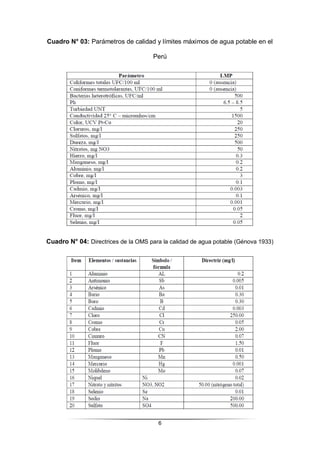

Cuadro N° 03: Parámetros de calidad y límites máximos de agua potable en el
Perú
Cuadro N° 04: Directrices de la OMS para la calidad de agua potable (Génova 1933)

7

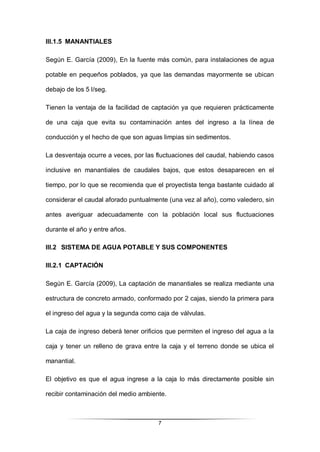

III.1.5 MANANTIALES
Según E. García (2009), En la fuente más común, para instalaciones de agua
potable en pequeños poblados, ya que las demandas mayormente se ubican
debajo de los 5 l/seg.
Tienen la ventaja de la facilidad de captación ya que requieren prácticamente
de una caja que evita su contaminación antes del ingreso a la línea de
conducción y el hecho de que son aguas limpias sin sedimentos.
La desventaja ocurre a veces, por las fluctuaciones del caudal, habiendo casos
inclusive en manantiales de caudales bajos, que estos desaparecen en el
tiempo, por lo que se recomienda que el proyectista tenga bastante cuidado al
considerar el caudal aforado puntualmente (una vez al año), como valedero, sin
antes averiguar adecuadamente con la población local sus fluctuaciones
durante el año y entre años.
III.2 SISTEMA DE AGUA POTABLE Y SUS COMPONENTES
III.2.1 CAPTACIÓN
Según E. García (2009), La captación de manantiales se realiza mediante una
estructura de concreto armado, conformado por 2 cajas, siendo la primera para
el ingreso del agua y la segunda como caja de válvulas.
La caja de ingreso deberá tener orificios que permiten el ingreso del agua a la
caja y tener un relleno de grava entre la caja y el terreno donde se ubica el
manantial.
El objetivo es que el agua ingrese a la caja lo más directamente posible sin
recibir contaminación del medio ambiente.

8

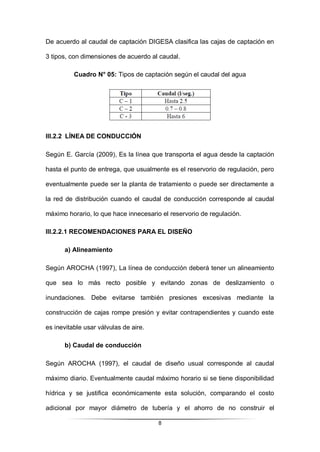

De acuerdo al caudal de captación DIGESA clasifica las cajas de captación en
3 tipos, con dimensiones de acuerdo al caudal.
Cuadro N° 05: Tipos de captación según el caudal del agua
III.2.2 LÍNEA DE CONDUCCIÓN
Según E. García (2009), Es la línea que transporta el agua desde la captación
hasta el punto de entrega, que usualmente es el reservorio de regulación, pero
eventualmente puede ser la planta de tratamiento o puede ser directamente a
la red de distribución cuando el caudal de conducción corresponde al caudal
máximo horario, lo que hace innecesario el reservorio de regulación.
III.2.2.1 RECOMENDACIONES PARA EL DISEÑO
a) Alineamiento
Según AROCHA (1997), La línea de conducción deberá tener un alineamiento
que sea lo más recto posible y evitando zonas de deslizamiento o
inundaciones. Debe evitarse también presiones excesivas mediante la
construcción de cajas rompe presión y evitar contrapendientes y cuando este
es inevitable usar válvulas de aire.
b) Caudal de conducción
Según AROCHA (1997), el caudal de diseño usual corresponde al caudal
máximo diario. Eventualmente caudal máximo horario si se tiene disponibilidad
hídrica y se justifica económicamente esta solución, comparando el costo
adicional por mayor diámetro de tubería y el ahorro de no construir el

9
reservorio. En el caso de las líneas de impulsión (bombeo) el caudal de diseño
se obtendrá considerando el periodo de tiempo de bombeo por día.
c) Clases de tubería
Según AROCHA (1997), se usará tubería PVC de presión (clases 5, 7.5, 10 o
15) de acuerdo a las presiones requeridas, considerando que la presión de
diseño debe ser el 80% de la nominal. En el caso de sifones, se puede realizar
una distribución de varias clases de tubería, de acuerdo al perfil de presiones.
El diámetro mínimo para la línea de conducción debe ser de 2”.
d) Velocidades
Según el RNE (2010) OS 0.10, Perú tuberías PVC:
 Máxima 5 m/seg (en línea de impulsión 2 m/seg)
 Mínima 0.3 m/seg
e) Golpe de ariete
Según el RNE (2010) OS 0.10, en la línea de conducción deberá evitarse
impedimentos de un flujo continuo como pueden ser curvas bruscas o válvulas,
para evitar el golpe de ariete.
Nunca deberá colocarse una válvula de cierre en el punto de entrega de la
línea de conducción.
f) Dilatación
Según el RNE (2010) OS 0.10, para evitar cambios bruscos de temperatura en
la línea, que ocasionen problemas de dilatación, la tubería debe enterrarse. En
casos de puentes en que la tubería estará expuesta a la intemperie deberá
considerarse las juntas de jebe que absorban la dilatación.

10

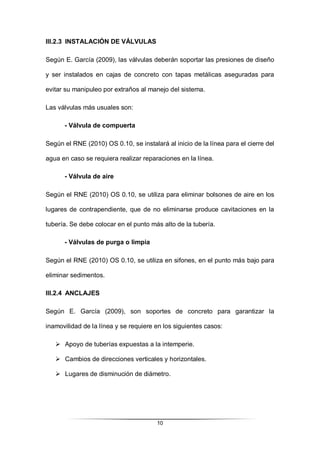

III.2.3 INSTALACIÓN DE VÁLVULAS
Según E. García (2009), las válvulas deberán soportar las presiones de diseño
y ser instalados en cajas de concreto con tapas metálicas aseguradas para
evitar su manipuleo por extraños al manejo del sistema.
Las válvulas más usuales son:
- Válvula de compuerta
Según el RNE (2010) OS 0.10, se instalará al inicio de la línea para el cierre del
agua en caso se requiera realizar reparaciones en la línea.
- Válvula de aire
Según el RNE (2010) OS 0.10, se utiliza para eliminar bolsones de aire en los
lugares de contrapendiente, que de no eliminarse produce cavitaciones en la
tubería. Se debe colocar en el punto más alto de la tubería.
- Válvulas de purga o limpia
Según el RNE (2010) OS 0.10, se utiliza en sifones, en el punto más bajo para
eliminar sedimentos.
III.2.4 ANCLAJES
Según E. García (2009), son soportes de concreto para garantizar la
inamovilidad de la línea y se requiere en los siguientes casos:
 Apoyo de tuberías expuestas a la intemperie.
 Cambios de direcciones verticales y horizontales.
 Lugares de disminución de diámetro.

11

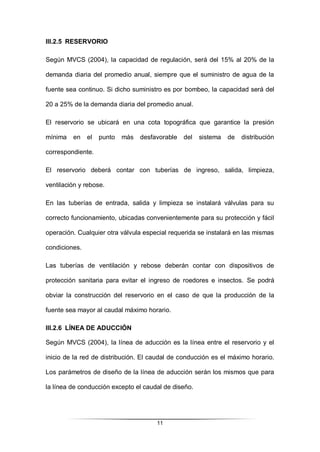

III.2.5 RESERVORIO
Según MVCS (2004), la capacidad de regulación, será del 15% al 20% de la
demanda diaria del promedio anual, siempre que el suministro de agua de la
fuente sea continuo. Si dicho suministro es por bombeo, la capacidad será del
20 a 25% de la demanda diaria del promedio anual.
El reservorio se ubicará en una cota topográfica que garantice la presión
mínima en el punto más desfavorable del sistema de distribución
correspondiente.
El reservorio deberá contar con tuberías de ingreso, salida, limpieza,
ventilación y rebose.
En las tuberías de entrada, salida y limpieza se instalará válvulas para su
correcto funcionamiento, ubicadas convenientemente para su protección y fácil
operación. Cualquier otra válvula especial requerida se instalará en las mismas
condiciones.
Las tuberías de ventilación y rebose deberán contar con dispositivos de
protección sanitaria para evitar el ingreso de roedores e insectos. Se podrá
obviar la construcción del reservorio en el caso de que la producción de la
fuente sea mayor al caudal máximo horario.
III.2.6 LÍNEA DE ADUCCIÓN
Según MVCS (2004), la línea de aducción es la línea entre el reservorio y el
inicio de la red de distribución. El caudal de conducción es el máximo horario.
Los parámetros de diseño de la línea de aducción serán los mismos que para
la línea de conducción excepto el caudal de diseño.

12

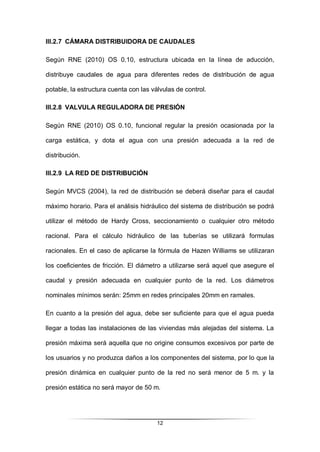

III.2.7 CÁMARA DISTRIBUIDORA DE CAUDALES
Según RNE (2010) OS 0.10, estructura ubicada en la línea de aducción,
distribuye caudales de agua para diferentes redes de distribución de agua
potable, la estructura cuenta con las válvulas de control.
III.2.8 VALVULA REGULADORA DE PRESIÓN
Según RNE (2010) OS 0.10, funcional regular la presión ocasionada por la
carga estática, y dota el agua con una presión adecuada a la red de
distribución.
III.2.9 LA RED DE DISTRIBUCIÓN
Según MVCS (2004), la red de distribución se deberá diseñar para el caudal
máximo horario. Para el análisis hidráulico del sistema de distribución se podrá
utilizar el método de Hardy Cross, seccionamiento o cualquier otro método
racional. Para el cálculo hidráulico de las tuberías se utilizará formulas
racionales. En el caso de aplicarse la fórmula de Hazen Williams se utilizaran
los coeficientes de fricción. El diámetro a utilizarse será aquel que asegure el
caudal y presión adecuada en cualquier punto de la red. Los diámetros
nominales mínimos serán: 25mm en redes principales 20mm en ramales.
En cuanto a la presión del agua, debe ser suficiente para que el agua pueda
llegar a todas las instalaciones de las viviendas más alejadas del sistema. La
presión máxima será aquella que no origine consumos excesivos por parte de
los usuarios y no produzca daños a los componentes del sistema, por lo que la
presión dinámica en cualquier punto de la red no será menor de 5 m. y la
presión estática no será mayor de 50 m.

13

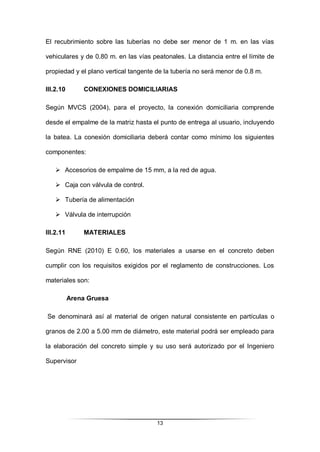

El recubrimiento sobre las tuberías no debe ser menor de 1 m. en las vías
vehiculares y de 0.80 m. en las vías peatonales. La distancia entre el límite de
propiedad y el plano vertical tangente de la tubería no será menor de 0.8 m.
III.2.10 CONEXIONES DOMICILIARIAS
Según MVCS (2004), para el proyecto, la conexión domiciliaria comprende
desde el empalme de la matriz hasta el punto de entrega al usuario, incluyendo
la batea. La conexión domiciliaria deberá contar como mínimo los siguientes
componentes:
 Accesorios de empalme de 15 mm, a la red de agua.
 Caja con válvula de control.
 Tubería de alimentación
 Válvula de interrupción
III.2.11 MATERIALES
Según RNE (2010) E 0.60, los materiales a usarse en el concreto deben
cumplir con los requisitos exigidos por el reglamento de construcciones. Los
materiales son:
Arena Gruesa
Se denominará así al material de origen natural consistente en partículas o
granos de 2.00 a 5.00 mm de diámetro, este material podrá ser empleado para
la elaboración del concreto simple y su uso será autorizado por el Ingeniero
Supervisor

14

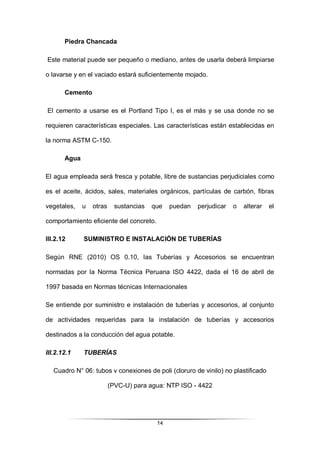

Piedra Chancada
Este material puede ser pequeño o mediano, antes de usarla deberá limpiarse
o lavarse y en el vaciado estará suficientemente mojado.
Cemento
El cemento a usarse es el Portland Tipo I, es el más y se usa donde no se
requieren características especiales. Las características están establecidas en
la norma ASTM C-150.
Agua
El agua empleada será fresca y potable, libre de sustancias perjudiciales como
es el aceite, ácidos, sales, materiales orgánicos, partículas de carbón, fibras
vegetales, u otras sustancias que puedan perjudicar o alterar el
comportamiento eficiente del concreto.
III.2.12 SUMINISTRO E INSTALACIÓN DE TUBERÍAS
Según RNE (2010) OS 0.10, las Tuberías y Accesorios se encuentran
normadas por la Norma Técnica Peruana ISO 4422, dada el 16 de abril de
1997 basada en Normas técnicas Internacionales
Se entiende por suministro e instalación de tuberías y accesorios, al conjunto
de actividades requeridas para la instalación de tuberías y accesorios
destinados a la conducción del agua potable.
III.2.12.1 TUBERÍAS

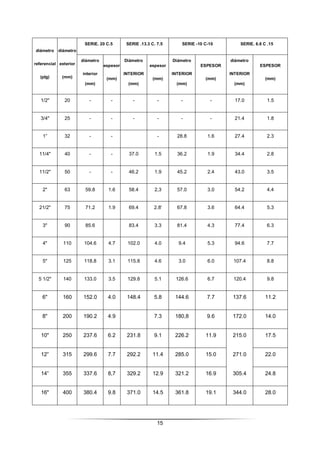

Cuadro N° 06: tubos v conexiones de poli (cloruro de vinilo) no plastificado
(PVC-U) para agua: NTP ISO - 4422

15
diámetro
referencial
(plg)
diámetro
exterior
(mm)
SERIE. 20 C.5 SERIE .13.3 C. 7.5 SERIE -10 C-10 SERIE. 6.6 C .15
diámetro
interior
(mm)
espesor
(mm)
Diámetro
INTERIOR
(mm)
espesor
(mm)
Diámetro
INTERIOR
(mm)
ESPESOR
(mm)
diámetro
INTERIOR
(mm)
ESPESOR
(mm)
1/2" 20 - - - - - - 17.0 1.5
3/4" 25 - - - - - - 21.4 1.8
1” 32 - - - 28.8 1.6 27.4 2.3
11/4" 40 - - 37.0 1.5 36.2 1.9 34.4 2.8
11/2" 50 - - 46.2 1.9 45.2 2.4 43.0 3.5
2" 63 59.8 1.6 58.4 2,3 57.0 3.0 54.2 4.4
21/2" 75 71.2 1.9 69.4 2.8' 67.8 3.6 64.4 5.3
3" 90 85.6 83.4 3.3 81.4 4.3 77.4 6.3
4" 110 104.6 4.7 102.0 4.0 9.4 5.3 94.6 7.7
5" 125 118.8 3.1 115.8 4.6 3.0 6.0 107.4 8.8
5 1/2" 140 133.0 3.5 129.8 5.1 126.6 6.7 120.4 9.8
6" 160 152.0 4.0 148.4 5.8 144.6 7.7 137.6 11.2
8" 200 190.2 4.9 7.3 180,8 9.6 172.0 14.0
10" 250 237.6 6.2 231.8 9.1 226.2 11.9 215.0 17.5
12” 315 299.6 7.7 292.2 11.4 285.0 15.0 271.0 22.0
14” 355 337.6 8,7 329.2 12.9 321.2 16.9 305.4 24.8
16" 400 380.4 9.8 371.0 14.5 361.8 19.1 344.0 28.0

16
III.2.13 PINTURA ANTICORROSIVA EN TAPAS METÁLICAS
Según RNE (2010), pasta preparada en plantas industriales y que se disuelve
con agua, fría o caliente, agua ras, etc. para ser usadas, proporcionado una
superficie lavable.
III.2.14 RECOMENDACIONES PARA LA INSTALACIÓN DE LA TUBERÍA
III.2.14.1ALMACENAMIENTO
Según RNE (2010) OS 0.10, OS 0.50
 El apilado de tubos debe hacerse sobre terreno nivelado hasta una
altura máxima de 3 m.
 Los tubos no deben estar expuestos al sol.
 Las campanas de los tubos no deben recibir sobrepeso, lo cual se logra
cruzando los tubos alternativamente en el apilado.
III.2.14.2 INSTALACIÓN
EXCAVACIÓN DE LA ZANJA
Según RNE (2010) OS 0.10
 Es recomendable no abrir las zanjas con demasiada anticipación para
evitar derrumbes, inundaciones, problemas de tránsito y accidentes.
 La altura de recubrimiento (sobre el tubo) debe ser como mínimo 0.8 m
en zonas sin tránsito vehicular. En zonas de tránsito vehicular ligero la
altura mínima debe ser 1.00 y en zonas de tránsito pesado 1.20 m.
 Para el ancho de la zanja deberá considerarse las medidas siguientes:
Hasta 2” 0.35 De 2.5 a 3”, 0.40 a 3” 0.50

17
 El fondo de la zanja debe estar refinado y nivelado, evitando que existan
protuberancias rocosas que hagan contacto con el piso.

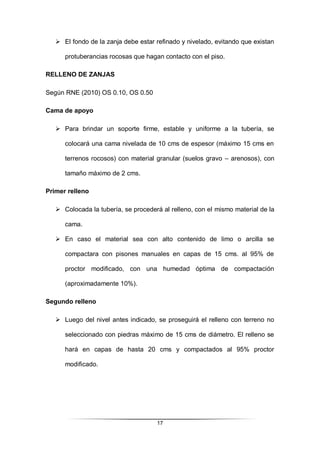

RELLENO DE ZANJAS
Según RNE (2010) OS 0.10, OS 0.50
Cama de apoyo
 Para brindar un soporte firme, estable y uniforme a la tubería, se
colocará una cama nivelada de 10 cms de espesor (máximo 15 cms en
terrenos rocosos) con material granular (suelos gravo – arenosos), con
tamaño máximo de 2 cms.
Primer relleno
 Colocada la tubería, se procederá al relleno, con el mismo material de la
cama.
 En caso el material sea con alto contenido de limo o arcilla se
compactara con pisones manuales en capas de 15 cms. al 95% de
proctor modificado, con una humedad óptima de compactación
(aproximadamente 10%).
Segundo relleno
 Luego del nivel antes indicado, se proseguirá el relleno con terreno no
seleccionado con piedras máximo de 15 cms de diámetro. El relleno se
hará en capas de hasta 20 cms y compactados al 95% proctor
modificado.

18

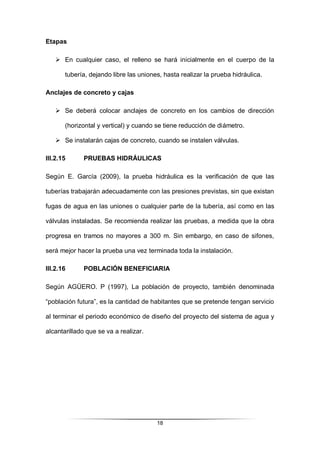

Etapas
 En cualquier caso, el relleno se hará inicialmente en el cuerpo de la
tubería, dejando libre las uniones, hasta realizar la prueba hidráulica.
Anclajes de concreto y cajas
 Se deberá colocar anclajes de concreto en los cambios de dirección
(horizontal y vertical) y cuando se tiene reducción de diámetro.
 Se instalarán cajas de concreto, cuando se instalen válvulas.
III.2.15 PRUEBAS HIDRÁULICAS
Según E. García (2009), la prueba hidráulica es la verificación de que las
tuberías trabajarán adecuadamente con las presiones previstas, sin que existan
fugas de agua en las uniones o cualquier parte de la tubería, así como en las
válvulas instaladas. Se recomienda realizar las pruebas, a medida que la obra
progresa en tramos no mayores a 300 m. Sin embargo, en caso de sifones,
será mejor hacer la prueba una vez terminada toda la instalación.
III.2.16 POBLACIÓN BENEFICIARIA
Según AGÜERO. P (1997), La población de proyecto, también denominada
“población futura”, es la cantidad de habitantes que se pretende tengan servicio
al terminar el periodo económico de diseño del proyecto del sistema de agua y
alcantarillado que se va a realizar.

19
IV.- MATERIALES Y MÉTODOS
IV.1 ASPECTOS GENERALES DEL PROYECTO
IV.1.1 NOMBRE DEL PROYECTO
“MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE AGUA POTABLE Y
ALCANTARILLADO EN LA LOCALIDAD DE CHALCOS, DISTRITO DE CHALCOS
– SUCRE – AYACUCHO”
IV.1.2 UBICACIÓN DEL PROYECTO
IV.1.2.1 UBICACIÓN GEOGRÁFICA:
El departamento de Ayacucho, Está formado por 11 provincias entre
ellas tenemos a la provincia de Sucre en el que se encuentra el distrito
de Chalcos, el cual cuenta con 503 habitantes aproximadamente tiene
como límites por el Norte con el Distrito de Belén, por el Este con el
Rio Chicha, por el Sur con Distrito de Chilcayoc, y por el Oeste con el
Rio Pampas. El Distrito de Chalcos, está situado en la zona sur, en la
sierra central, sus Coordenadas se encuentran entre los paralelos y
73° 45”12.49”Longitud Oeste 13°51’09.84” latitud sur; a una altitud de
3790 m.s.n.m.
IV.1.2.2 UBICACIÓN POLÍTICA:
 Región : Ayacucho
 Provincia : Sucre
 Distrito : Chalcos
 Localidad : Comunidad Campesina Chalcos

20

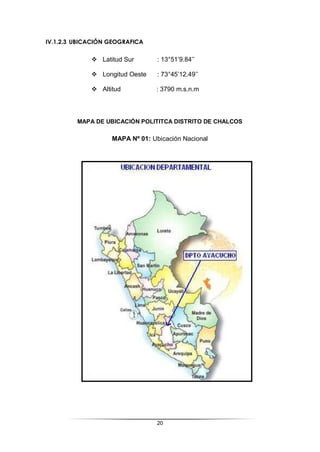

IV.1.2.3 UBICACIÓN GEOGRAFICA
 Latitud Sur : 13°51’9.84’’
 Longitud Oeste : 73°45’12.49’’
 Altitud : 3790 m.s.n.m
MAPA DE UBICACIÓN POLITITCA DISTRITO DE CHALCOS
MAPA Nº 01: Ubicación Nacional

21

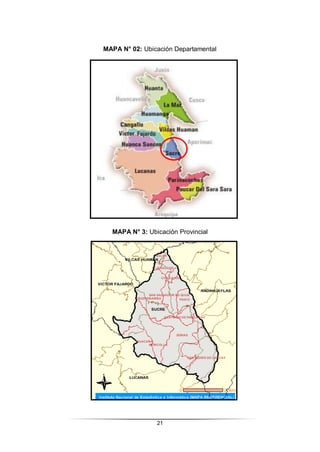

MAPA N° 02: Ubicación Departamental
MAPA N° 3: Ubicación Provincial

22

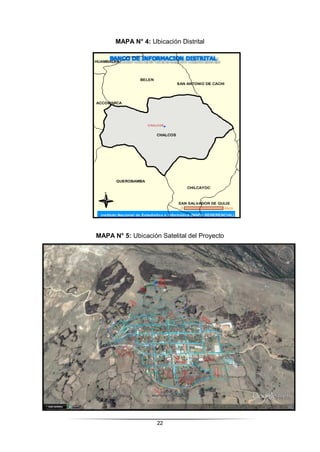

MAPA N° 4: Ubicación Distrital
MAPA N° 5: Ubicación Satelital del Proyecto

23

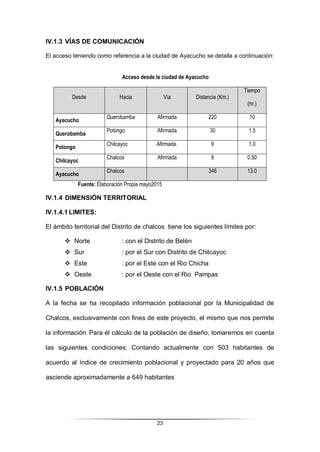

IV.1.3 VÍAS DE COMUNICACIÓN
El acceso teniendo como referencia a la ciudad de Ayacucho se detalla a continuación:
Acceso desde la ciudad de Ayacucho
Desde Hacia Vía Distancia (Km.)
Tiempo
(hr.)
Ayacucho
Querobamba Afirmada 220 10
Querobamba
Potongo Afirmada 30 1.5
Potongo
Chilcayoc Afirmada. 9 1.0
Chilcayoc
Chalcos Afirmada 8 0.50
Ayacucho
Chalcos 346 13.0
Fuente: Elaboración Propia mayo2015
IV.1.4 DIMENSIÓN TERRITORIAL
IV.1.4.1 LIMITES:
El ámbito territorial del Distrito de chalcos tiene los siguientes límites por:
 Norte : con el Distrito de Belén
 Sur : por el Sur con Distrito de Chilcayoc
 Este : por el Este con el Rio Chicha
 Oeste : por el Oeste con el Rio Pampas
IV.1.5 POBLACIÓN
A la fecha se ha recopilado información poblacional por la Municipalidad de
Chalcos, exclusivamente con fines de este proyecto, el mismo que nos permite
la información. Para él cálculo de la población de diseño, tomaremos en cuenta
las siguientes condiciones: Contando actualmente con 503 habitantes de
acuerdo al índice de crecimiento poblacional y proyectado para 20 años que
asciende aproximadamente a 649 habitantes

24
IV.1.6 ELECTRIFICACION
El poco desarrollo de la Provincia, en el distrito de Chalcos los servicios de
electrificación, se otorga al 96% de la población con conexión domiciliaria, así
como los anexos de Ancara, Pamparca, Ccochanccay y Rosas Pampa, este
servicio público brinda a casi la totalidad de la población, ya que la red eléctrica
está disponible para todo los ciudadanos que quieran el servicio y sólo un 4%
de la población por, los únicos anexos que carecen de este servicio son los
localidades de Ccochanccay, cuyo proyecto de ejecución está programado
para el presente año.

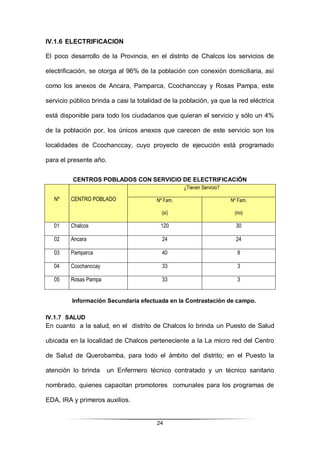

CENTROS POBLADOS CON SERVICIO DE ELECTRIFICACIÓN
Nº CENTRO POBLADO
¿Tienen Servicio?
Nº Fam.
(sí)
Nº Fam.
(no)
01 Chalcos 120 30
02 Ancara 24 24
03 Pamparca 40 8
04 Ccochanccay 33 3
05 Rosas Pampa 33 3
Información Secundaria efectuada en la Contrastación de campo.
IV.1.7 SALUD
En cuanto a la salud, en el distrito de Chalcos lo brinda un Puesto de Salud
ubicada en la localidad de Chalcos perteneciente a la La micro red del Centro
de Salud de Querobamba, para todo el ámbito del distrito; en el Puesto la
atención lo brinda un Enfermero técnico contratado y un técnico sanitario
nombrado, quienes capacitan promotores comunales para los programas de
EDA, IRA y primeros auxilios.

25

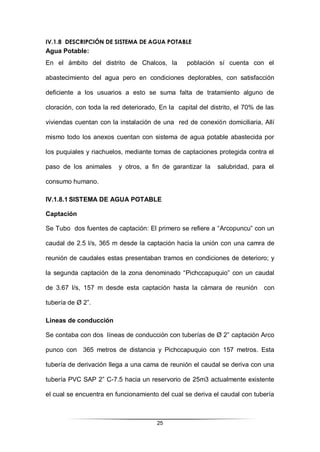

IV.1.8 DESCRIPCIÓN DE SISTEMA DE AGUA POTABLE
Agua Potable:
En el ámbito del distrito de Chalcos, la población sí cuenta con el
abastecimiento del agua pero en condiciones deplorables, con satisfacción
deficiente a los usuarios a esto se suma falta de tratamiento alguno de
cloración, con toda la red deteriorado, En la capital del distrito, el 70% de las
viviendas cuentan con la instalación de una red de conexión domiciliaria, Allí
mismo todo los anexos cuentan con sistema de agua potable abastecida por
los puquiales y riachuelos, mediante tomas de captaciones protegida contra el
paso de los animales y otros, a fin de garantizar la salubridad, para el
consumo humano.
IV.1.8.1 SISTEMA DE AGUA POTABLE
Captación
Se Tubo dos fuentes de captación: El primero se refiere a “Arcopuncu” con un
caudal de 2.5 l/s, 365 m desde la captación hacia la unión con una camra de
reunión de caudales estas presentaban tramos en condiciones de deterioro; y
la segunda captación de la zona denominado “Pichccapuquio” con un caudal
de 3.67 l/s, 157 m desde esta captación hasta la cámara de reunión con
tubería de Ø 2”.
Líneas de conducción
Se contaba con dos líneas de conducción con tuberías de Ø 2” captación Arco
punco con 365 metros de distancia y Pichccapuquio con 157 metros. Esta
tubería de derivación llega a una cama de reunión el caudal se deriva con una
tubería PVC SAP 2” C-7.5 hacia un reservorio de 25m3 actualmente existente
el cual se encuentra en funcionamiento del cual se deriva el caudal con tubería

26

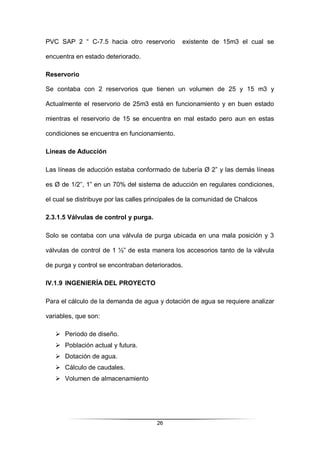

PVC SAP 2 “ C-7.5 hacia otro reservorio existente de 15m3 el cual se
encuentra en estado deteriorado.
Reservorio
Se contaba con 2 reservorios que tienen un volumen de 25 y 15 m3 y
Actualmente el reservorio de 25m3 está en funcionamiento y en buen estado
mientras el reservorio de 15 se encuentra en mal estado pero aun en estas
condiciones se encuentra en funcionamiento.
Líneas de Aducción
Las líneas de aducción estaba conformado de tubería Ø 2” y las demás líneas
es Ø de 1/2”, 1” en un 70% del sistema de aducción en regulares condiciones,
el cual se distribuye por las calles principales de la comunidad de Chalcos
2.3.1.5 Válvulas de control y purga.
Solo se contaba con una válvula de purga ubicada en una mala posición y 3
válvulas de control de 1 ½” de esta manera los accesorios tanto de la válvula
de purga y control se encontraban deteriorados.
IV.1.9 INGENIERÍA DEL PROYECTO
Para el cálculo de la demanda de agua y dotación de agua se requiere analizar
variables, que son:
 Periodo de diseño.
 Población actual y futura.
 Dotación de agua.
 Cálculo de caudales.
 Volumen de almacenamiento

27

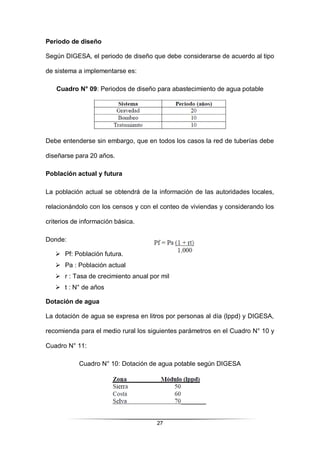

Periodo de diseño
Según DIGESA, el periodo de diseño que debe considerarse de acuerdo al tipo
de sistema a implementarse es:
Cuadro N° 09: Periodos de diseño para abastecimiento de agua potable
Debe entenderse sin embargo, que en todos los casos la red de tuberías debe
diseñarse para 20 años.
Población actual y futura
La población actual se obtendrá de la información de las autoridades locales,
relacionándolo con los censos y con el conteo de viviendas y considerando los
criterios de información básica.
Donde:
 Pf: Población futura.
 Pa : Población actual
 r : Tasa de crecimiento anual por mil
 t : N° de años
Dotación de agua
La dotación de agua se expresa en litros por personas al día (lppd) y DIGESA,
recomienda para el medio rural los siguientes parámetros en el Cuadro N° 10 y
Cuadro N° 11:
Cuadro N° 10: Dotación de agua potable según DIGESA

28

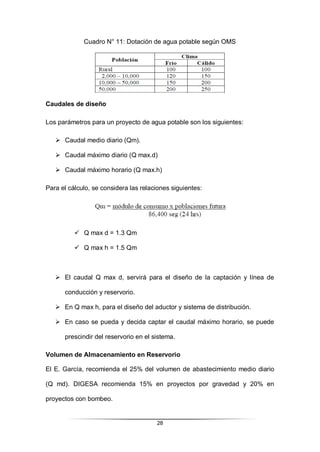

Cuadro N° 11: Dotación de agua potable según OMS
Caudales de diseño
Los parámetros para un proyecto de agua potable son los siguientes:
 Caudal medio diario (Qm).
 Caudal máximo diario (Q max.d)
 Caudal máximo horario (Q max.h)
Para el cálculo, se considera las relaciones siguientes:
 Q max d = 1.3 Qm
 Q max h = 1.5 Qm
 El caudal Q max d, servirá para el diseño de la captación y línea de
conducción y reservorio.
 En Q max h, para el diseño del aductor y sistema de distribución.
 En caso se pueda y decida captar el caudal máximo horario, se puede
prescindir del reservorio en el sistema.
Volumen de Almacenamiento en Reservorio
El E. García, recomienda el 25% del volumen de abastecimiento medio diario
(Q md). DIGESA recomienda 15% en proyectos por gravedad y 20% en
proyectos con bombeo.

29

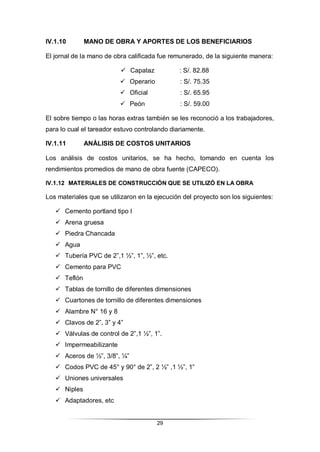

IV.1.10 MANO DE OBRA Y APORTES DE LOS BENEFICIARIOS
El jornal de la mano de obra calificada fue remunerado, de la siguiente manera:
 Capataz : S/. 82.88
 Operario : S/. 75.35
 Oficial : S/. 65.95
 Peón : S/. 59.00
El sobre tiempo o las horas extras también se les reconoció a los trabajadores,
para lo cual el tareador estuvo controlando diariamente.
IV.1.11 ANÁLISIS DE COSTOS UNITARIOS
Los análisis de costos unitarios, se ha hecho, tomando en cuenta los
rendimientos promedios de mano de obra fuente (CAPECO).
IV.1.12 MATERIALES DE CONSTRUCCIÓN QUE SE UTILIZÓ EN LA OBRA
Los materiales que se utilizaron en la ejecución del proyecto son los siguientes:
 Cemento portland tipo I
 Arena gruesa
 Piedra Chancada
 Agua
 Tubería PVC de 2”,1 ½”, 1”, ½”, etc.
 Cemento para PVC
 Teflón
 Tablas de tornillo de diferentes dimensiones
 Cuartones de tornillo de diferentes dimensiones
 Alambre N° 16 y 8
 Clavos de 2”, 3” y 4”
 Válvulas de control de 2”,1 ½”, 1”.
 Impermeabilizante
 Aceros de ½”, 3/8”, ¼”
 Codos PVC de 45° y 90° de 2”, 2 ½” ,1 ½”, 1”
 Uniones universales
 Niples
 Adaptadores, etc

30

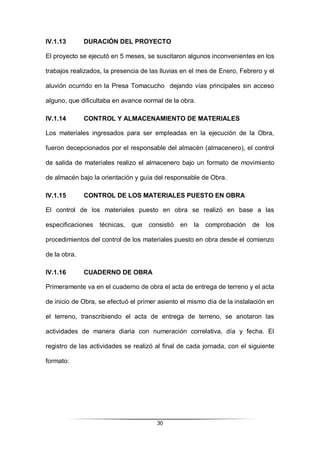

IV.1.13 DURACIÓN DEL PROYECTO
El proyecto se ejecutó en 5 meses, se suscitaron algunos inconvenientes en los
trabajos realizados, la presencia de las lluvias en el mes de Enero, Febrero y el
aluvión ocurrido en la Presa Tomacucho dejando vías principales sin acceso
alguno, que dificultaba en avance normal de la obra.
IV.1.14 CONTROL Y ALMACENAMIENTO DE MATERIALES
Los materiales ingresados para ser empleadas en la ejecución de la Obra,
fueron decepcionados por el responsable del almacén (almacenero), el control
de salida de materiales realizo el almacenero bajo un formato de movimiento
de almacén bajo la orientación y guía del responsable de Obra.
IV.1.15 CONTROL DE LOS MATERIALES PUESTO EN OBRA
El control de los materiales puesto en obra se realizó en base a las
especificaciones técnicas, que consistió en la comprobación de los
procedimientos del control de los materiales puesto en obra desde el comienzo
de la obra.
IV.1.16 CUADERNO DE OBRA
Primeramente va en el cuaderno de obra el acta de entrega de terreno y el acta
de inicio de Obra, se efectuó el primer asiento el mismo día de la instalación en
el terreno, transcribiendo el acta de entrega de terreno, se anotaron las
actividades de manera diaria con numeración correlativa, día y fecha. El
registro de las actividades se realizó al final de cada jornada, con el siguiente
formato:

31

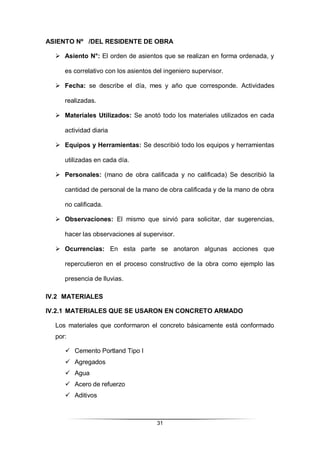

ASIENTO Nº /DEL RESIDENTE DE OBRA
 Asiento N°: El orden de asientos que se realizan en forma ordenada, y
es correlativo con los asientos del ingeniero supervisor.
 Fecha: se describe el día, mes y año que corresponde. Actividades
realizadas.
 Materiales Utilizados: Se anotó todo los materiales utilizados en cada
actividad diaria
 Equipos y Herramientas: Se describió todo los equipos y herramientas
utilizadas en cada día.
 Personales: (mano de obra calificada y no calificada) Se describió la
cantidad de personal de la mano de obra calificada y de la mano de obra
no calificada.
 Observaciones: El mismo que sirvió para solicitar, dar sugerencias,
hacer las observaciones al supervisor.
 Ocurrencias: En esta parte se anotaron algunas acciones que
repercutieron en el proceso constructivo de la obra como ejemplo las
presencia de lluvias.
IV.2 MATERIALES
IV.2.1 MATERIALES QUE SE USARON EN CONCRETO ARMADO
Los materiales que conformaron el concreto básicamente está conformado
por:
 Cemento Portland Tipo I
 Agregados
 Agua
 Acero de refuerzo
 Aditivos

32

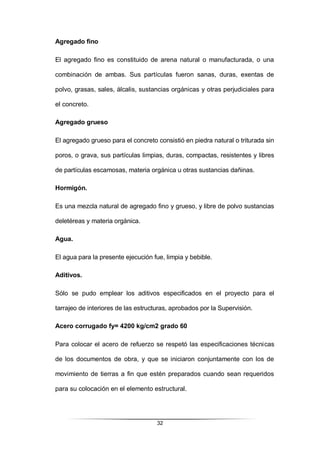

Agregado fino
El agregado fino es constituido de arena natural o manufacturada, o una
combinación de ambas. Sus partículas fueron sanas, duras, exentas de
polvo, grasas, sales, álcalis, sustancias orgánicas y otras perjudiciales para
el concreto.
Agregado grueso
El agregado grueso para el concreto consistió en piedra natural o triturada sin
poros, o grava, sus partículas limpias, duras, compactas, resistentes y libres
de partículas escamosas, materia orgánica u otras sustancias dañinas.
Hormigón.
Es una mezcla natural de agregado fino y grueso, y libre de polvo sustancias
deletéreas y materia orgánica.
Agua.
El agua para la presente ejecución fue, limpia y bebible.
Aditivos.
Sólo se pudo emplear los aditivos especificados en el proyecto para el
tarrajeo de interiores de las estructuras, aprobados por la Supervisión.
Acero corrugado fy= 4200 kg/cm2 grado 60
Para colocar el acero de refuerzo se respetó las especificaciones técnicas
de los documentos de obra, y que se iniciaron conjuntamente con los de
movimiento de tierras a fin que estén preparados cuando sean requeridos
para su colocación en el elemento estructural.

33

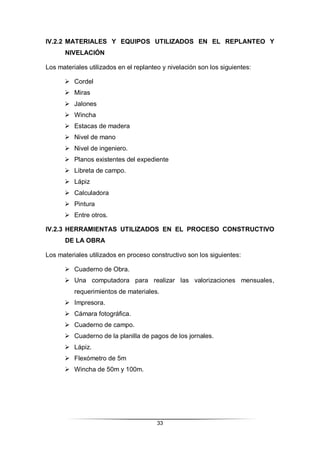

IV.2.2 MATERIALES Y EQUIPOS UTILIZADOS EN EL REPLANTEO Y
NIVELACIÓN
Los materiales utilizados en el replanteo y nivelación son los siguientes:
 Cordel
 Miras
 Jalones
 Wincha
 Estacas de madera
 Nivel de mano
 Nivel de ingeniero.
 Planos existentes del expediente
 Libreta de campo.
 Lápiz
 Calculadora
 Pintura
 Entre otros.
IV.2.3 HERRAMIENTAS UTILIZADOS EN EL PROCESO CONSTRUCTIVO
DE LA OBRA
Los materiales utilizados en proceso constructivo son los siguientes:
 Cuaderno de Obra.
 Una computadora para realizar las valorizaciones mensuales,
requerimientos de materiales.
 Impresora.
 Cámara fotográfica.
 Cuaderno de campo.
 Cuaderno de la planilla de pagos de los jornales.
 Lápiz.
 Flexómetro de 5m
 Wincha de 50m y 100m.

34

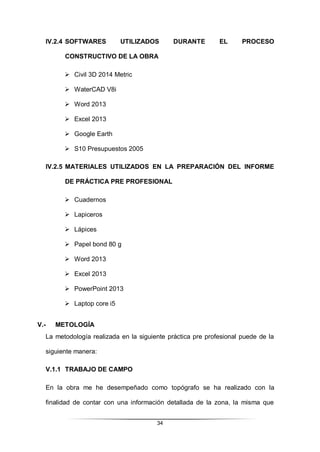

IV.2.4 SOFTWARES UTILIZADOS DURANTE EL PROCESO
CONSTRUCTIVO DE LA OBRA
 Civil 3D 2014 Metric
 WaterCAD V8i
 Word 2013
 Excel 2013
 Google Earth
 S10 Presupuestos 2005
IV.2.5 MATERIALES UTILIZADOS EN LA PREPARACIÓN DEL INFORME
DE PRÁCTICA PRE PROFESIONAL
 Cuadernos
 Lapiceros
 Lápices
 Papel bond 80 g
 Word 2013
 Excel 2013
 PowerPoint 2013
 Laptop core i5
V.- METOLOGÍA
La metodología realizada en la siguiente práctica pre profesional puede de la
siguiente manera:
V.1.1 TRABAJO DE CAMPO
En la obra me he desempeñado como topógrafo se ha realizado con la
finalidad de contar con una información detallada de la zona, la misma que

35
sirvió para la ubicación de las diferentes estructuras hidráulicas del proyecto,
las cuales son.
 Sistema de Conducción (425.55ml)
 Cámara Rompe presión Tipo-06
 Reservorio 25 m3
 Casetas de válvula del reservorio (v=25m3)
 Línea de Distribución ( 4262 ml)
 Cámara rompe Presión T-07 (02 Und)
 Válvula de Control de 2” ( 06 und)
 Válvula de Control de 1 ½” (03 und)
 Válvula de Control de 1” (01 Und)
 Válvula Reductora de Presión 2” (02 Und)
 Válvula de Purga 1” (04 Und)
 Conexiones Domiciliarias (125 Und)

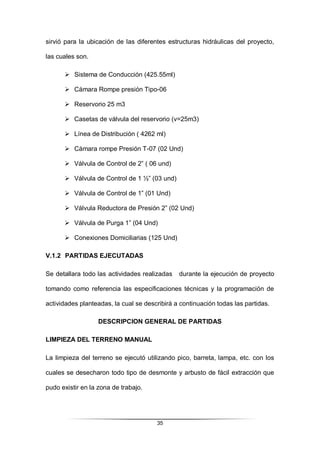

V.1.2 PARTIDAS EJECUTADAS
Se detallara todo las actividades realizadas durante la ejecución de proyecto
tomando como referencia las especificaciones técnicas y la programación de
actividades planteadas, la cual se describirá a continuación todas las partidas.
DESCRIPCION GENERAL DE PARTIDAS
LIMPIEZA DEL TERRENO MANUAL
La limpieza del terreno se ejecutó utilizando pico, barreta, lampa, etc. con los
cuales se desecharon todo tipo de desmonte y arbusto de fácil extracción que
pudo existir en la zona de trabajo.

36

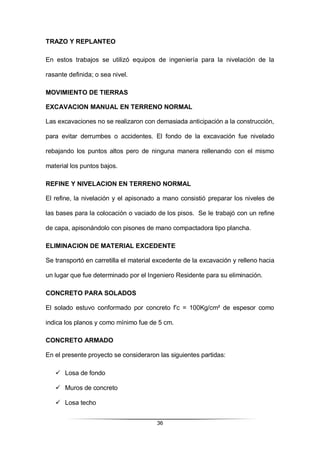

TRAZO Y REPLANTEO
En estos trabajos se utilizó equipos de ingeniería para la nivelación de la
rasante definida; o sea nivel.
MOVIMIENTO DE TIERRAS
EXCAVACION MANUAL EN TERRENO NORMAL
Las excavaciones no se realizaron con demasiada anticipación a la construcción,
para evitar derrumbes o accidentes. El fondo de la excavación fue nivelado
rebajando los puntos altos pero de ninguna manera rellenando con el mismo
material los puntos bajos.
REFINE Y NIVELACION EN TERRENO NORMAL
El refine, la nivelación y el apisonado a mano consistió preparar los niveles de
las bases para la colocación o vaciado de los pisos. Se le trabajó con un refine
de capa, apisonándolo con pisones de mano compactadora tipo plancha.
ELIMINACION DE MATERIAL EXCEDENTE
Se transportó en carretilla el material excedente de la excavación y relleno hacia
un lugar que fue determinado por el Ingeniero Residente para su eliminación.
CONCRETO PARA SOLADOS
El solado estuvo conformado por concreto f’c = 100Kg/cm² de espesor como
indica los planos y como mínimo fue de 5 cm.
CONCRETO ARMADO
En el presente proyecto se consideraron las siguientes partidas:
 Losa de fondo
 Muros de concreto
 Losa techo

37

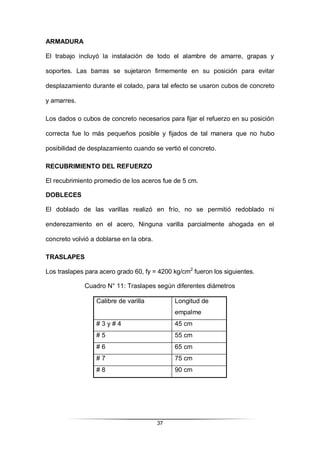

ARMADURA
El trabajo incluyó la instalación de todo el alambre de amarre, grapas y
soportes. Las barras se sujetaron firmemente en su posición para evitar
desplazamiento durante el colado, para tal efecto se usaron cubos de concreto
y amarres.
Los dados o cubos de concreto necesarios para fijar el refuerzo en su posición
correcta fue lo más pequeños posible y fijados de tal manera que no hubo
posibilidad de desplazamiento cuando se vertió el concreto.
RECUBRIMIENTO DEL REFUERZO
El recubrimiento promedio de los aceros fue de 5 cm.
DOBLECES
El doblado de las varillas realizó en frío, no se permitió redoblado ni
enderezamiento en el acero, Ninguna varilla parcialmente ahogada en el
concreto volvió a doblarse en la obra.
TRASLAPES
Los traslapes para acero grado 60, fy = 4200 kg/cm2
fueron los siguientes.
Cuadro N° 11: Traslapes según diferentes diámetros
Calibre de varilla Longitud de
empalme
# 3 y # 4 45 cm
# 5 55 cm
# 6 65 cm
# 7 75 cm
# 8 90 cm

38

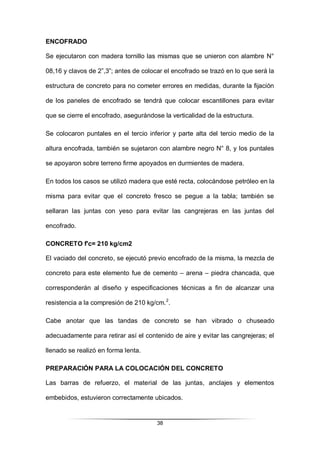

ENCOFRADO
Se ejecutaron con madera tornillo las mismas que se unieron con alambre N°
08,16 y clavos de 2”,3”; antes de colocar el encofrado se trazó en lo que será la
estructura de concreto para no cometer errores en medidas, durante la fijación
de los paneles de encofrado se tendrá que colocar escantillones para evitar
que se cierre el encofrado, asegurándose la verticalidad de la estructura.
Se colocaron puntales en el tercio inferior y parte alta del tercio medio de la
altura encofrada, también se sujetaron con alambre negro N° 8, y los puntales
se apoyaron sobre terreno firme apoyados en durmientes de madera.
En todos los casos se utilizó madera que esté recta, colocándose petróleo en la
misma para evitar que el concreto fresco se pegue a la tabla; también se
sellaran las juntas con yeso para evitar las cangrejeras en las juntas del
encofrado.
CONCRETO f'c= 210 kg/cm2
El vaciado del concreto, se ejecutó previo encofrado de la misma, la mezcla de
concreto para este elemento fue de cemento – arena – piedra chancada, que
corresponderán al diseño y especificaciones técnicas a fin de alcanzar una
resistencia a la compresión de 210 kg/cm.2
.
Cabe anotar que las tandas de concreto se han vibrado o chuseado
adecuadamente para retirar así el contenido de aire y evitar las cangrejeras; el
llenado se realizó en forma lenta.
PREPARACIÓN PARA LA COLOCACIÓN DEL CONCRETO
Las barras de refuerzo, el material de las juntas, anclajes y elementos
embebidos, estuvieron correctamente ubicados.

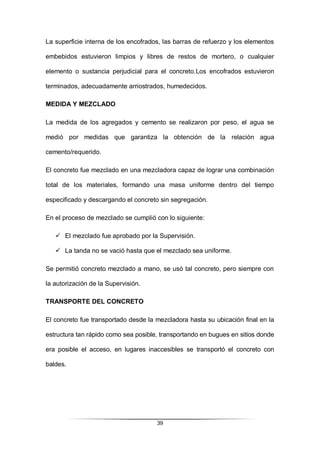

39
La superficie interna de los encofrados, las barras de refuerzo y los elementos
embebidos estuvieron limpios y libres de restos de mortero, o cualquier
elemento o sustancia perjudicial para el concreto.Los encofrados estuvieron
terminados, adecuadamente arriostrados, humedecidos.
MEDIDA Y MEZCLADO
La medida de los agregados y cemento se realizaron por peso, el agua se
medió por medidas que garantiza la obtención de la relación agua
cemento/requerido.
El concreto fue mezclado en una mezcladora capaz de lograr una combinación
total de los materiales, formando una masa uniforme dentro del tiempo
especificado y descargando el concreto sin segregación.
En el proceso de mezclado se cumplió con lo siguiente:
 El mezclado fue aprobado por la Supervisión.
 La tanda no se vació hasta que el mezclado sea uniforme.
Se permitió concreto mezclado a mano, se usó tal concreto, pero siempre con
la autorización de la Supervisión.
TRANSPORTE DEL CONCRETO
El concreto fue transportado desde la mezcladora hasta su ubicación final en la
estructura tan rápido como sea posible, transportando en bugues en sitios donde
era posible el acceso, en lugares inaccesibles se transportó el concreto con
baldes.

40

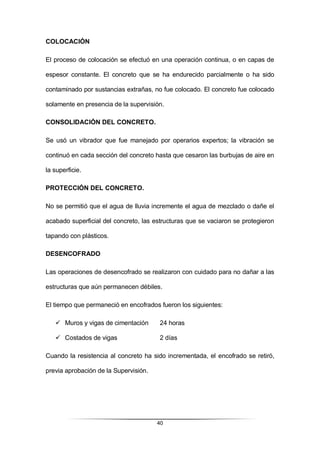

COLOCACIÓN
El proceso de colocación se efectuó en una operación continua, o en capas de
espesor constante. El concreto que se ha endurecido parcialmente o ha sido
contaminado por sustancias extrañas, no fue colocado. El concreto fue colocado
solamente en presencia de la supervisión.
CONSOLIDACIÓN DEL CONCRETO.
Se usó un vibrador que fue manejado por operarios expertos; la vibración se
continuó en cada sección del concreto hasta que cesaron las burbujas de aire en
la superficie.
PROTECCIÓN DEL CONCRETO.
No se permitió que el agua de lluvia incremente el agua de mezclado o dañe el
acabado superficial del concreto, las estructuras que se vaciaron se protegieron
tapando con plásticos.
DESENCOFRADO
Las operaciones de desencofrado se realizaron con cuidado para no dañar a las
estructuras que aún permanecen débiles.
El tiempo que permaneció en encofrados fueron los siguientes:
 Muros y vigas de cimentación 24 horas
 Costados de vigas 2 días
Cuando la resistencia al concreto ha sido incrementada, el encofrado se retiró,
previa aprobación de la Supervisión.

41

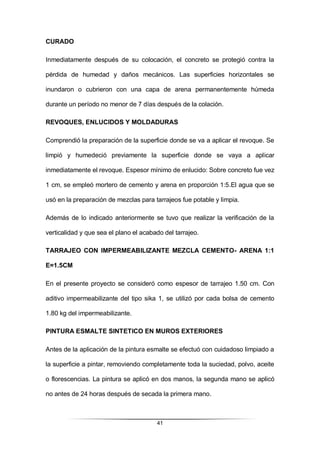

CURADO
Inmediatamente después de su colocación, el concreto se protegió contra la
pérdida de humedad y daños mecánicos. Las superficies horizontales se
inundaron o cubrieron con una capa de arena permanentemente húmeda
durante un período no menor de 7 días después de la colación.
REVOQUES, ENLUCIDOS Y MOLDADURAS
Comprendió la preparación de la superficie donde se va a aplicar el revoque. Se
limpió y humedeció previamente la superficie donde se vaya a aplicar
inmediatamente el revoque. Espesor mínimo de enlucido: Sobre concreto fue vez
1 cm, se empleó mortero de cemento y arena en proporción 1:5.El agua que se
usó en la preparación de mezclas para tarrajeos fue potable y limpia.
Además de lo indicado anteriormente se tuvo que realizar la verificación de la
verticalidad y que sea el plano el acabado del tarrajeo.
TARRAJEO CON IMPERMEABILIZANTE MEZCLA CEMENTO- ARENA 1:1
E=1.5CM
En el presente proyecto se consideró como espesor de tarrajeo 1.50 cm. Con
aditivo impermeabilizante del tipo sika 1, se utilizó por cada bolsa de cemento
1.80 kg del impermeabilizante.
PINTURA ESMALTE SINTETICO EN MUROS EXTERIORES
Antes de la aplicación de la pintura esmalte se efectuó con cuidadoso limpiado a
la superficie a pintar, removiendo completamente toda la suciedad, polvo, aceite
o florescencias. La pintura se aplicó en dos manos, la segunda mano se aplicó
no antes de 24 horas después de secada la primera mano.

42

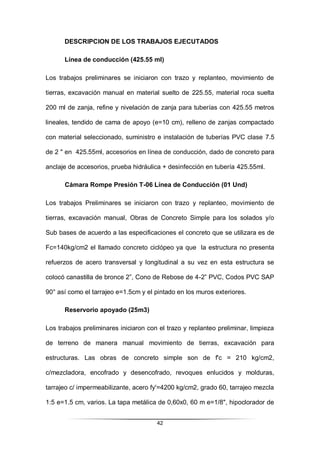

DESCRIPCION DE LOS TRABAJOS EJECUTADOS
Línea de conducción (425.55 ml)
Los trabajos preliminares se iniciaron con trazo y replanteo, movimiento de
tierras, excavación manual en material suelto de 225.55, material roca suelta
200 ml de zanja, refine y nivelación de zanja para tuberías con 425.55 metros
lineales, tendido de cama de apoyo (e=10 cm), relleno de zanjas compactado
con material seleccionado, suministro e instalación de tuberías PVC clase 7.5
de 2 " en 425.55ml, accesorios en línea de conducción, dado de concreto para
anclaje de accesorios, prueba hidráulica + desinfección en tubería 425.55ml.
Cámara Rompe Presión T-06 Línea de Conducción (01 Und)
Los trabajos Preliminares se iniciaron con trazo y replanteo, movimiento de
tierras, excavación manual, Obras de Concreto Simple para los solados y/o
Sub bases de acuerdo a las especificaciones el concreto que se utilizara es de
Fc=140kg/cm2 el llamado concreto ciclópeo ya que la estructura no presenta
refuerzos de acero transversal y longitudinal a su vez en esta estructura se
colocó canastilla de bronce 2”, Cono de Rebose de 4-2” PVC, Codos PVC SAP
90° así como el tarrajeo e=1.5cm y el pintado en los muros exteriores.
Reservorio apoyado (25m3)
Los trabajos preliminares iniciaron con el trazo y replanteo preliminar, limpieza
de terreno de manera manual movimiento de tierras, excavación para
estructuras. Las obras de concreto simple son de f'c = 210 kg/cm2,
c/mezcladora, encofrado y desencofrado, revoques enlucidos y molduras,
tarrajeo c/ impermeabilizante, acero fy'=4200 kg/cm2, grado 60, tarrajeo mezcla
1:5 e=1.5 cm, varios. La tapa metálica de 0,60x0, 60 m e=1/8", hipoclorador de

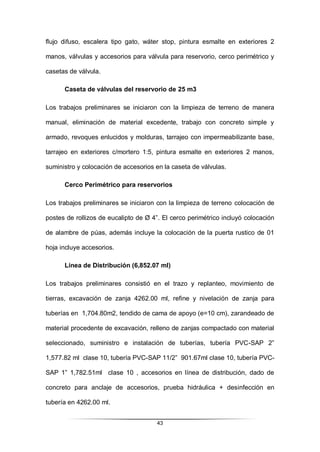

43
flujo difuso, escalera tipo gato, wáter stop, pintura esmalte en exteriores 2
manos, válvulas y accesorios para válvula para reservorio, cerco perimétrico y
casetas de válvula.
Caseta de válvulas del reservorio de 25 m3
Los trabajos preliminares se iniciaron con la limpieza de terreno de manera
manual, eliminación de material excedente, trabajo con concreto simple y
armado, revoques enlucidos y molduras, tarrajeo con impermeabilizante base,
tarrajeo en exteriores c/mortero 1:5, pintura esmalte en exteriores 2 manos,
suministro y colocación de accesorios en la caseta de válvulas.
Cerco Perimétrico para reservorios
Los trabajos preliminares se iniciaron con la limpieza de terreno colocación de
postes de rollizos de eucalipto de Ø 4”. El cerco perimétrico incluyó colocación
de alambre de púas, además incluye la colocación de la puerta rustico de 01
hoja incluye accesorios.
Línea de Distribución (6,852.07 ml)
Los trabajos preliminares consistió en el trazo y replanteo, movimiento de
tierras, excavación de zanja 4262.00 ml, refine y nivelación de zanja para
tuberías en 1,704.80m2, tendido de cama de apoyo (e=10 cm), zarandeado de
material procedente de excavación, relleno de zanjas compactado con material
seleccionado, suministro e instalación de tuberías, tubería PVC-SAP 2”
1,577.82 ml clase 10, tubería PVC-SAP 11/2” 901.67ml clase 10, tubería PVC-
SAP 1” 1,782.51ml clase 10 , accesorios en línea de distribución, dado de
concreto para anclaje de accesorios, prueba hidráulica + desinfección en
tubería en 4262.00 ml.

44

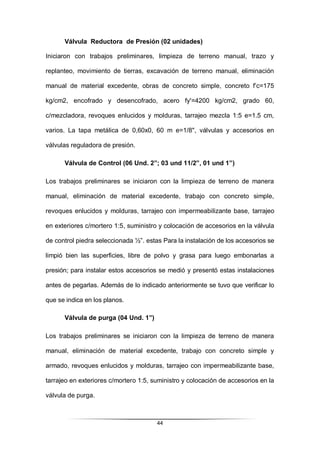

Válvula Reductora de Presión (02 unidades)
Iniciaron con trabajos preliminares, limpieza de terreno manual, trazo y
replanteo, movimiento de tierras, excavación de terreno manual, eliminación
manual de material excedente, obras de concreto simple, concreto f’c=175
kg/cm2, encofrado y desencofrado, acero fy'=4200 kg/cm2, grado 60,
c/mezcladora, revoques enlucidos y molduras, tarrajeo mezcla 1:5 e=1.5 cm,
varios. La tapa metálica de 0,60x0, 60 m e=1/8", válvulas y accesorios en
válvulas reguladora de presión.
Válvula de Control (06 Und. 2”; 03 und 11/2”, 01 und 1”)
manual, eliminación de material excedente, trabajo con concreto simple,
revoques enlucidos y molduras, tarrajeo con impermeabilizante base, tarrajeo
en exteriores c/mortero 1:5, suministro y colocación de accesorios en la válvula
de control piedra seleccionada ½”. estas Para la instalación de los accesorios se
limpió bien las superficies, libre de polvo y grasa para luego embonarlas a
presión; para instalar estos accesorios se medió y presentó estas instalaciones
antes de pegarlas. Además de lo indicado anteriormente se tuvo que verificar lo
que se indica en los planos.
Válvula de purga (04 Und. 1”)
tarrajeo en exteriores c/mortero 1:5, suministro y colocación de accesorios en la
válvula de purga.

45

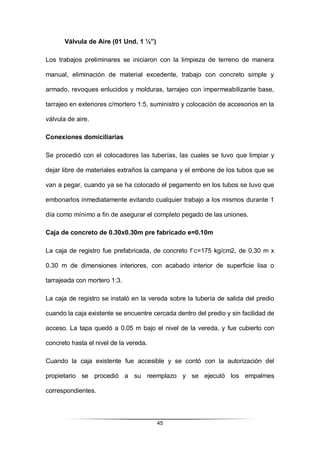

Válvula de Aire (01 Und. 1 ½”)
tarrajeo en exteriores c/mortero 1:5, suministro y colocación de accesorios en la
válvula de aire.
Conexiones domiciliarias
Se procedió con el colocadores las tuberías, las cuales se tuvo que limpiar y
dejar libre de materiales extraños la campana y el embone de los tubos que se
van a pegar, cuando ya se ha colocado el pegamento en los tubos se tuvo que
embonarlos inmediatamente evitando cualquier trabajo a los mismos durante 1
día como mínimo a fin de asegurar el completo pegado de las uniones.
Caja de concreto de 0.30x0.30m pre fabricado e=0.10m
La caja de registro fue prefabricada, de concreto f´c=175 kg/cm2, de 0.30 m x
0.30 m de dimensiones interiores, con acabado interior de superficie lisa o
tarrajeada con mortero 1:3.
La caja de registro se instaló en la vereda sobre la tubería de salida del predio
cuando la caja existente se encuentre cercada dentro del predio y sin facilidad de
acceso. La tapa quedó a 0.05 m bajo el nivel de la vereda, y fue cubierto con
concreto hasta el nivel de la vereda.
Cuando la caja existente fue accesible y se contó con la autorización del
propietario se procedió a su reemplazo y se ejecutó los empalmes
correspondientes.

46

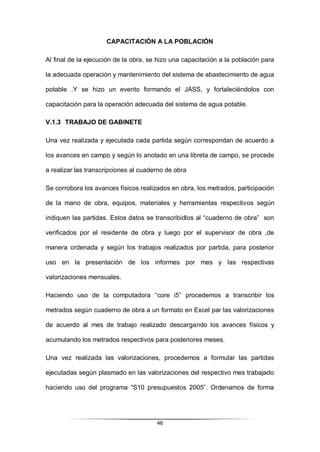

CAPACITACIÓN A LA POBLACIÓN
Al final de la ejecución de la obra, se hizo una capacitación a la población para
la adecuada operación y mantenimiento del sistema de abastecimiento de agua
potable .Y se hizo un evento formando el JASS, y fortaleciéndolos con
capacitación para la operación adecuada del sistema de agua potable.
V.1.3 TRABAJO DE GABINETE
Una vez realizada y ejecutada cada partida según correspondan de acuerdo a
los avances en campo y según lo anotado en una libreta de campo, se procede
a realizar las transcripciones al cuaderno de obra
Se corrobora los avances físicos realizados en obra, los metrados, participación
de la mano de obra, equipos, materiales y herramientas respectivos según
indiquen las partidas. Estos datos se transcribidlos al “cuaderno de obra” son
verificados por el residente de obra y luego por el supervisor de obra ,de
manera ordenada y según los trabajos realizados por partida, para posterior
uso en la presentación de los informes por mes y las respectivas
valorizaciones mensuales.
Haciendo uso de la computadora “core i5” procedemos a transcribir los
metrados según cuaderno de obra a un formato en Excel par las valorizaciones
de acuerdo al mes de trabajo realizado descargando los avances físicos y
acumulando los metrados respectivos para posteriores meses.
Una vez realizada las valorizaciones, procedemos a formular las partidas
ejecutadas según plasmado en las valorizaciones del respectivo mes trabajado
haciendo uso del programa “S10 presupuestos 2005”. Ordenamos de forma

47

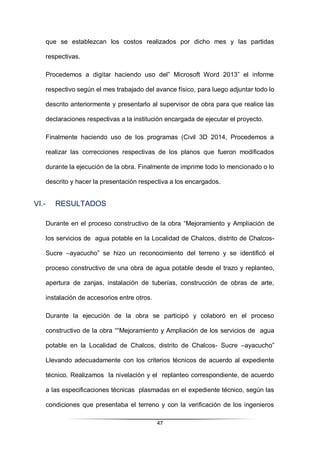

que se establezcan los costos realizados por dicho mes y las partidas
respectivas.
Procedemos a digitar haciendo uso del” Microsoft Word 2013” el informe
respectivo según el mes trabajado del avance físico, para luego adjuntar todo lo
descrito anteriormente y presentarlo al supervisor de obra para que realice las
declaraciones respectivas a la institución encargada de ejecutar el proyecto.
Finalmente haciendo uso de los programas (Civil 3D 2014, Procedemos a
realizar las correcciones respectivas de los planos que fueron modificados
durante la ejecución de la obra. Finalmente de imprime todo lo mencionado o lo
descrito y hacer la presentación respectiva a los encargados.
VI.- RESULTADOS
Durante en el proceso constructivo de la obra “Mejoramiento y Ampliación de
los servicios de agua potable en la Localidad de Chalcos, distrito de Chalcos-
Sucre –ayacucho” se hizo un reconocimiento del terreno y se identificó el
proceso constructivo de una obra de agua potable desde el trazo y replanteo,
apertura de zanjas, instalación de tuberías, construcción de obras de arte,
instalación de accesorios entre otros.
Durante la ejecución de la obra se participó y colaboró en el proceso
constructivo de la obra ““Mejoramiento y Ampliación de los servicios de agua
potable en la Localidad de Chalcos, distrito de Chalcos- Sucre –ayacucho”
Llevando adecuadamente con los criterios técnicos de acuerdo al expediente
técnico. Realizamos la nivelación y el replanteo correspondiente, de acuerdo
a las especificaciones técnicas plasmadas en el expediente técnico, según las
condiciones que presentaba el terreno y con la verificación de los ingenieros

48

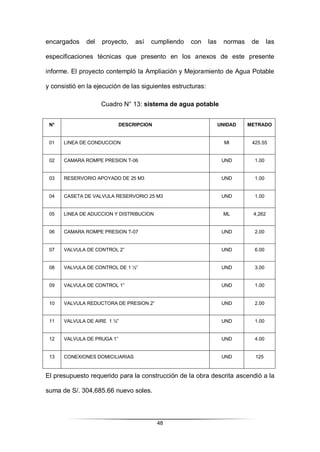

encargados del proyecto, así cumpliendo con las normas de las
especificaciones técnicas que presento en los anexos de este presente
informe. El proyecto contempló la Ampliación y Mejoramiento de Agua Potable
y consistió en la ejecución de las siguientes estructuras:
Cuadro N° 13: sistema de agua potable
N° DESCRIPCION UNIDAD METRADO
01 LINEA DE CONDUCCION Ml 425.55
02 CAMARA ROMPE PRESION T-06 UND 1.00
03 RESERVORIO APOYADO DE 25 M3 UND 1.00
04 CASETA DE VALVULA RESERVORIO 25 M3 UND 1.00
05 LINEA DE ADUCCION Y DISTRIBUCION ML 4,262
06 CAMARA ROMPE PRESION T-07 UND 2.00
07 VALVULA DE CONTROL 2” UND 6.00
08 VALVULA DE CONTROL DE 1 ½” UND 3.00
09 VALVULA DE CONTROL 1” UND 1.00
10 VALVULA REDUCTORA DE PRESION 2” UND 2.00
11 VALVULA DE AIRE 1 ½” UND 1.00
12 VALVULA DE PRUGA 1” UND 4.00
13 CONEXIONES DOMICILIARIAS UND 125
El presupuesto requerido para la construcción de la obra descrita ascendió a la
suma de S/. 304,685.66 nuevo soles.

49
VII.- DISCUSION
Por lo comparado en los cuadros de metrados de las obras de arte existen
ciertas modificaciones con respecto a su excavación encofrado y vaciado de
concretos según fue ejecutado en la obra. Por ello se tuvo que informar de
inmediato al Ing. residente de obra para que apruebe la modificación con previa
consulta con el Ing. Supervisor de obra.
Se obtuvieron rendimientos por debajo a lo planteado en el expediente técnico
en los movimientos de tierra, obras de concreto y las demás partidas, claro esto
fue consecuencia de que la empresa ejecutara cedió un reposo de 15 min a las
10 am y otros 15 min a las 3 pm, la cual siempre disminuyó con el ritmo del
avance de la obra.
Al momento de realizar los replanteos se tuvo ciertos inconvenientes debido a
que en algunos lugares de la zona se presentaron pendientes accidentadas y
de difícil acceso, por lo que se tuvo q realizar varias medidas para lograr su
adecuada calibración, y el metrado real era mayor.
También se puede discutir sobre el tipo de terreno que elige el proyectista, que
a veces no responde a las expectativas que uno tiene cuando revisa el
expediente.
La compatibilidad del terreno muchas veces no se da como en el expediente
técnico y en el situ donde se realiza la ejecución de la obra como: el suelo,
pendientes, los dueños de terreno, etc. esto en el proceso de la ejecución se
presenta con diferentes grados de problema.
El mal clima, la reducción del personal hizo que la obra tardara más de lo
programado.

50
VIII.- CONCLUSIONES
Finalmente se ha culminado con la ejecución de la obra, línea de conducción,
reservorio, línea de aducción, la válvula reguladora de presión, las válvulas de
purga y aire, la red de distribución y las conexiones domiciliarias.
Con la ejecución de la obra he aumentado mi experiencia en el proceso
constructivo, en ordenar y controlar la buena ejecución de la obra acorde al
expediente técnico y los detalles en los planos.
Durante en el proceso constructivo de la obra “Mejoramiento y Ampliación de
los servicios de agua potable en la Localidad de Chalcos, distrito de Chalcos-
Sucre –ayacucho” se Asignó y ordenó las cuadrillas de trabajos en las
diferentes partidas de la obra y se ha controlado el rendimiento de la mano de
obra no calificado y calificado, de acuerdo a lo que indica en el expediente
técnico.
La práctica Pre- Profesional realizado me permitió conocer in situ las diferentes
etapas del proceso constructivo verificando de acuerdo al expediente técnico,
como también la inter relación de mi persona con la Autoridad y Pueblo en
general de la comunidad de chalcos
La parte documentaria de la obra es muy importante, para fines legales, siendo
esta las actas de inicio, cuaderno de obra, entrega de terreno, la finalización de
las actividades y la entrega de obra entre otros.
Es muy importante también anotar el avance de la obra en el cuaderno de obra,
tomar fotografías. Estos aspectos son muy importantes porque permite realizar
un informe mensual adecuado.

51
Durante la ejecución de la obra no siempre fue tal como dice en el expediente,
pero con criterio y diplomacia se resolvió las dudas, en el cual los ingenieros
residentes y supervisor de la obra solucionaron algunas incompatibilidades,
para lo cual el asistente técnico siempre ha estado informando.
IX.- RECOMENDACIONES
La universidad a través de la escuela debería hacer extensivo sobre la
importancia de realizar las obras acorde a las normas vigentes ya que en la
obra que estuve noté que no se toma en serio este aspecto.
El área de abastecimiento debe en lo posible abastecer con los materiales de
obra oportunamente, para no perjudicar el avance normal de las diferentes
partidas programadas.
Los pagos deben efectuarse en su debida oportunidad a los trabajadores
(obreros), para dar mayor iniciativa y agilizar con la Obra, caso contrario hay
desmotivación de los personales y los rendimientos bajan, perjudicando el
avance normal de la obra.
Finalmente para que el proyecto tengo mayor sostenibilidad se recomienda a
las Autoridades, a los beneficiaros de la Comunidad de Chalcos realizar las
operaciones adecuadas en el uso del proyecto y realizar periódicamente el
mantenimiento de la construcción.

52
X.- BIBLIOGRAFIA CONSULTADA
1. ORGANIZACIÓN PANAMERICANA DE LA SALUD, “Guía De Diseño
Para Líneas De Conducción E Impulsión De Sistemas De
Abastecimiento De Agua Rural” CEPIS/OPS Lima 2004.
2. ING. EDUARDO GARCIA TRISOLINI,” Manual De Proyectos De Agua
Potable En Poblaciones Rurales” Fondo PERÚ-ALEMANIA Lima 2009.
3. AGÜERO PITTMAN, ROGER “Agua Potable para Poblaciones Rurales”.
Ediciones SER LIMA PERU 1997.
4. MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO,”
Parámetros De Diseño De Infraestructura De Agua Y Saneamiento para
Centros Poblados Rurales” Gobierno del Perú 2004.
5. AROCHA R.S., “ABASTECIMIENTO DE AGUA”. Ediciones vega SEL.
Caracas – Venezuela 1997.
6. VIERENDEL. “Abastecimiento de Agua y Alcantarillado”. Tercera Edición
UNI Lima – Perú 2005.
7. REGLAMENTO NACIONAL DE EDIFICACIONES 2010
XI.-ANEXOS
 PLANOS
 PANEL FOTOGRACICO

Informe de pracSANEAMIENTOticas

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Informe de pracSANEAMIENTOticas

Último

Informe de pracSANEAMIENTOticas
