FINANCIAMOS LA EFICICIENCIA
Madurez tecnológica de la
iluminación mediante LEDs
ESTADO ACTUAL DE LA TECONOLOGÍA LED
Ante la irrupción en el mercado, de la tecnología de iluminación con
LEDs, se han creado muchas expectativas.
A lo que han respondido un gran grupo de fabricantes y comercializadores,
usando el reclamo de un ahorro en el consumo energético sorprendente
Pero los clientes potenciales no están teniendo la debida precaución.
Es importante hacer una cantidad de matizaciones a la tecnología LED y a su
estado actual de madurez, su desconocimiento, puede llevar al cliente al
desencanto o a sentirse defraudado en su buena fe.
Por tanto hemos creído importante redactar el presente documento, donde se
describen tanto las ventajas como los inconvenientes que aporta la tecnología
LED.
Con carácter muy general, presentan la ventaja de un consumo energético muy
reducido frente al resto de tecnología de iluminación.
Dicho ésto, el resto de ventajas de los LEDs, dependen básicamente de la
calidad del producto final.

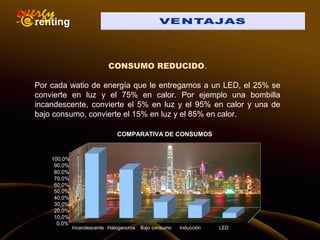

VENTAJAS
0,0%
10,0%
20,0%
30,0%
40,0%
50,0%
60,0%
70,0%
80,0%
90,0%
100,0%
Incandescente Halogenuros Bajo consumo Inducción LED
COMPARATIVA DE CONSUMOS
CONSUMO REDUCIDO.
Por cada watio de energía que le entregamos a un LED, el 25% se
convierte en luz y el 75% en calor. Por ejemplo una bombilla
incandescente, convierte el 5% en luz y el 95% en calor y una de
bajo consumo, convierte el 15% en luz y el 85% en calor.
LARGA DURACIÓN.
Una lámpara con LEDs se compone de dos partes, el LED propiamente dicho y
una fuente de alimentación, (generalmente está integrada en la lámpara), esta
fuente tiene como objetivo adaptar los 230Vac al bajo voltaje del LED, típico
3,3Voltios.
La vida operativa de un LED, está en torno a las 50.000 horas, aunque el
dispositivo seguirá luciendo hasta llegar a 80.000 horas. PERO: Dependiendo
de la calidad del LED; puede llegar a 50.000 horas con un brillo de sólo el 40%
del inicial, o con el 70%, es decir que si sólo tenemos el 40% de la luz inicial, la
lámpara ya no es útil, se considera terminada la vida útil, cuando llega al 70%
del brillo inicial, los LEDs de bajo coste, llegan a este punto entre las 25.000 y
las 30.000 horas.
Por último incide en la vida del LED la vida de la fuente de alimentación, que
NUNCA, excede de 25.000 horas, por tanto esta omisión por parte de los
vendedores induce a creer que un LED nos durará 11 o 12 años, lo cual NO ES
CIERTO.
VENTAJAS

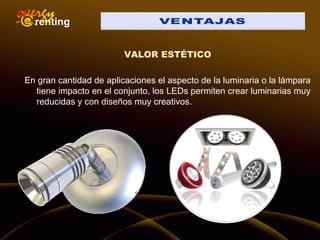

VALOR ESTÉTICO
En gran cantidad de aplicaciones el aspecto de la luminaria o la lámpara
tiene impacto en el conjunto, los LEDs permiten crear luminarias muy
reducidas y con diseños muy creativos.
VENTAJAS

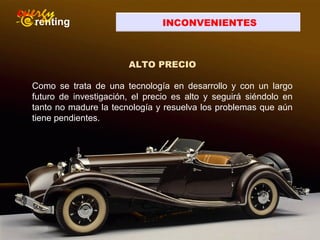

ALTO PRECIO
Como se trata de una tecnología en desarrollo y con un largo
futuro de investigación, el precio es alto y seguirá siéndolo en
tanto no madure la tecnología y resuelva los problemas que aún
tiene pendientes.
INCONVENIENTES
INCONVENIENTES
CALIDAD DE ILUMINACIÓN
El LED por su propia naturaleza, no produce luz difusa, como podemos observar en
una lámpara incandescente, esto quiere decir que la luz sale del mismo como rayos
“laser”, es decir se trata de una luz muy directiva, con una apertura de haz muy
reducida, la cual necesita de unas buenas ópticas o lentes para abrir el área de
iluminación, de lo contrario, crea
grandes círculos muy luminosos y
zonas de inquietantes sombras
alrededor.
No es recomendable para la
lectura, porque las sombras que
proyectamos sobre el docu-
mento, crean fatiga ocular, lo que
lleva a posibles dolores de
cabeza.
Para evitar este problema es
necesario, usar un difusor de luz,
de tal forma que la luz generada
en LED, se convierta en luz
difusa.

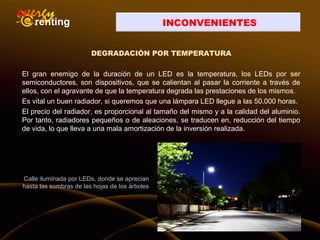

INCONVENIENTES
DEGRADACIÓN POR TEMPERATURA
El gran enemigo de la duración de un LED es la temperatura, los LEDs por ser
semiconductores, son dispositivos, que se calientan al pasar la corriente a través de
ellos, con el agravante de que la temperatura degrada las prestaciones de los mismos.
Es vital un buen radiador, si queremos que una lámpara LED llegue a las 50.000 horas.
El precio del radiador, es proporcional al tamaño del mismo y a la calidad del aluminio.
Por tanto, radiadores pequeños o de aleaciones, se traducen en, reducción del tiempo
de vida, lo que lleva a una mala amortización de la inversión realizada.
Calle iluminada por LEDs, donde se aprecian
hasta las sombras de las hojas de los árboles

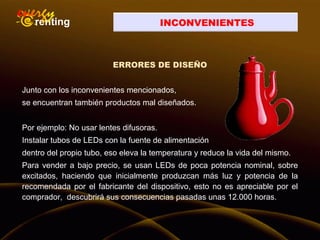

INCONVENIENTES
ERRORES DE DISEÑO
Junto con los inconvenientes mencionados,
se encuentran también productos mal diseñados.
Por ejemplo: No usar lentes difusoras.
Instalar tubos de LEDs con la fuente de alimentación
dentro del propio tubo, eso eleva la temperatura y reduce la vida del mismo.
Para vender a bajo precio, se usan LEDs de poca potencia nominal, sobre
excitados, haciendo que inicialmente produzcan más luz y potencia de la
recomendada por el fabricante del dispositivo, esto no es apreciable por el
comprador, descubrirá sus consecuencias pasadas unas 12.000 horas.
RECOMENDACIONES PARA MEJORAR
MEJOR CALIDAD DE ILUMINACIÓN
En todas las lámparas que son de propósito general, se deben lentes de
refracción de la luz y también difusoras.
En aquellos productos que lo permiten, como son los down-light y carcasas
reflectoras, cubrir el LED emisor con un material difusor, para que la luz
produzca sombras suaves y evitar el cansancio visual.
En las luminarias de calle, usar microlentes, para cada LED que compone
la lámpara de tal forma que el conjunto ofrece una zona de cobertura muy
homogénea, libre de sombras.
Microlentes asimétricas

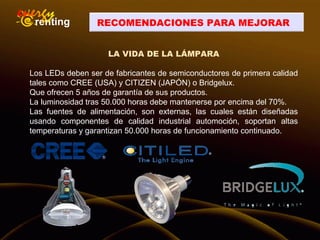

RECOMENDACIONES PARA MEJORAR
LA VIDA DE LA LÁMPARA
Los LEDs deben ser de fabricantes de semiconductores de primera calidad
tales como CREE (USA) y CITIZEN (JAPÓN) o Bridgelux.
Que ofrecen 5 años de garantía de sus productos.
La luminosidad tras 50.000 horas debe mantenerse por encima del 70%.
Las fuentes de alimentación, son externas, las cuales están diseñadas
usando componentes de calidad industrial automoción, soportan altas
temperaturas y garantizan 50.000 horas de funcionamiento continuado.

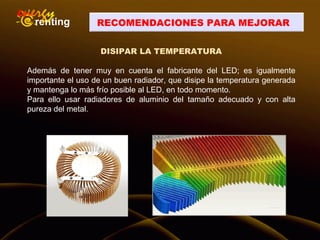

DISIPAR LA TEMPERATURA
Además de tener muy en cuenta el fabricante del LED; es igualmente
importante el uso de un buen radiador, que disipe la temperatura generada
y mantenga lo más frío posible al LED, en todo momento.
Para ello usar radiadores de aluminio del tamaño adecuado y con alta
pureza del metal.
RECOMENDACIONES PARA MEJORAR

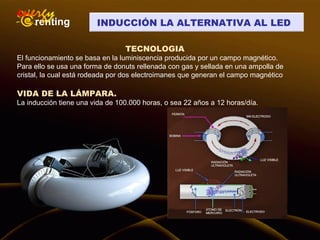

INDUCCIÓN LA ALTERNATIVA AL LED
TECNOLOGIA
El funcionamiento se basa en la luminiscencia producida por un campo magnético.
Para ello se usa una forma de donuts rellenada con gas y sellada en una ampolla de
cristal, la cual está rodeada por dos electroimanes que generan el campo magnético
VIDA DE LA LÁMPARA.
La inducción tiene una vida de 100.000 horas, o sea 22 años a 12 horas/día.

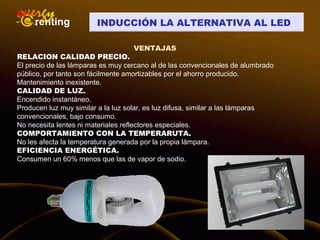

INDUCCIÓN LA ALTERNATIVA AL LED
VENTAJAS
RELACION CALIDAD PRECIO.
El precio de las lámparas es muy cercano al de las convencionales de alumbrado
público, por tanto son fácilmente amortizables por el ahorro producido.
Mantenimiento inexistente.
CALIDAD DE LUZ.
Encendido instantáneo.
Producen luz muy similar a la luz solar, es luz difusa, similar a las lámparas
convencionales, bajo consumo.
No necesita lentes ni materiales reflectores especiales.
COMPORTAMIENTO CON LA TEMPERARUTA.
No les afecta la temperatura generada por la propia lámpara.
EFICIENCIA ENERGÉTICA.
Consumen un 60% menos que las de vapor de sodio.
INDUCCIÓN LA ALTERNATIVA AL LED

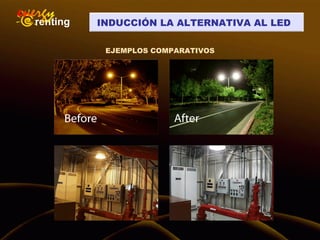

EJEMPLOS COMPARATIVOS
INDUCCIÓN LA ALTERNATIVA AL LED
INCONVENIENTES
POTENCIA MÍNIMA
MUY ALTA
Estas lámparas se fabrican en potencias
a partir de 40W-o 60W, para potencias inferiores no hay
modelos versátiles.
VALOR ESTETICO.
Son de gran tamaño y aspecto tosco, por lo que no suelen ser admitidas
en entornos de iluminación actual.
No obstante, para alumbrado industrial, donde la lámpara no es percibida
por su aspecto sino por su funcionalidad, es 100% adecuada.
EFICIENCIA ENERGÉTICA.
Comparada con la tecnología LED, consume un 20% más que un LED, en
condiciones de iluminación similares.
