El documento describe los componentes y pérdidas de un transformador eléctrico, así como los pasos para realizar pruebas en vacío y en cortocircuito para medir las pérdidas en el hierro y en el cobre. Las pruebas requieren voltímetros, amperímetros y vatímetros para medir la tensión, corriente y potencia en el primario bajo diferentes condiciones y calcular valores como la relación de transformación, la impedancia y el factor de potencia.

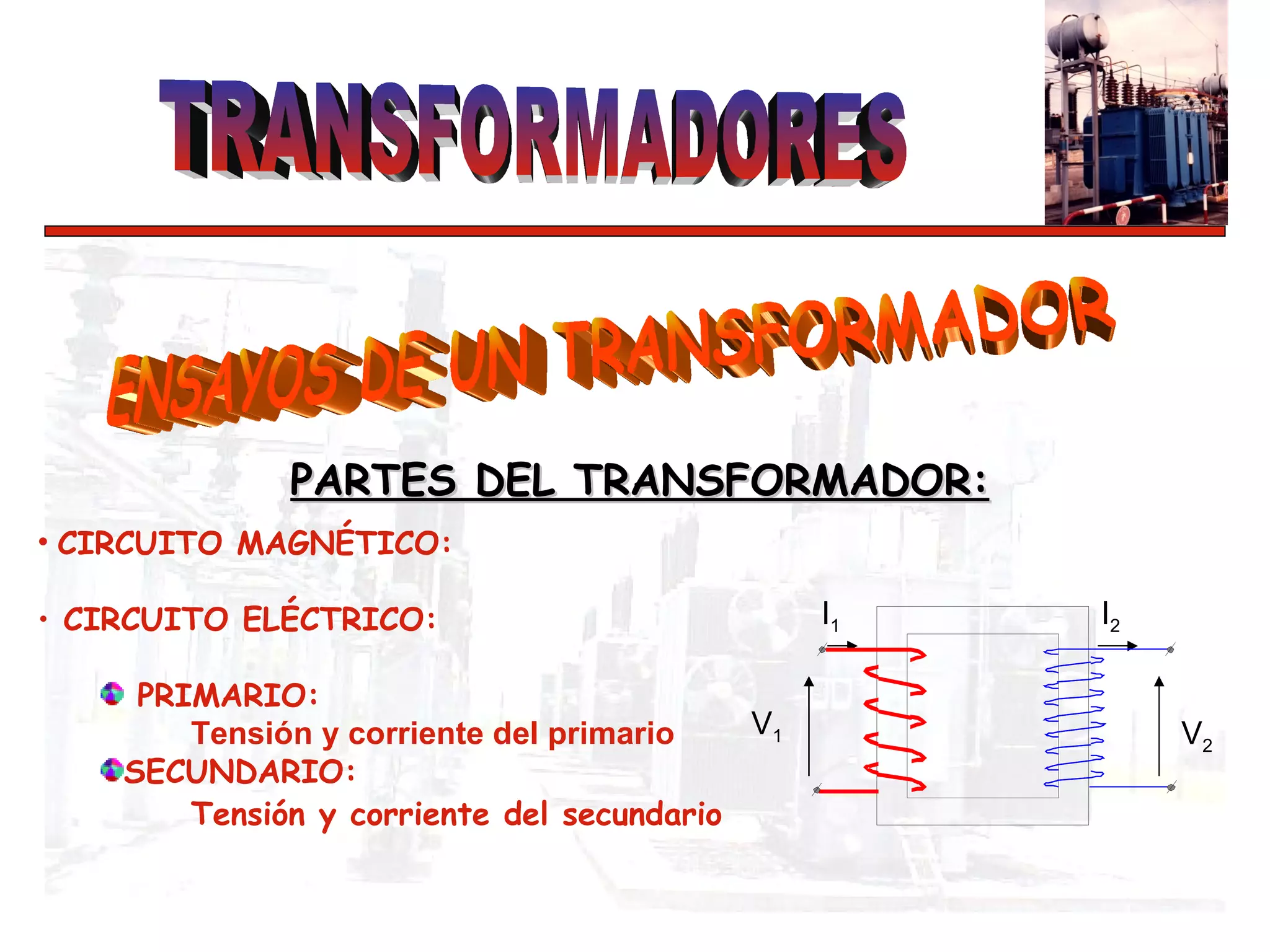

1. ENSAYOS DE UN TRANSFORMADOR PARTES DEL TRANSFORMADOR: V 1 V 2 I 1 I 2 CIRCUITO MAGNÉTICO: CIRCUITO ELÉCTRICO: PRIMARIO: SECUNDARIO: Tensión y corriente del primario Tensión y corriente del secundario

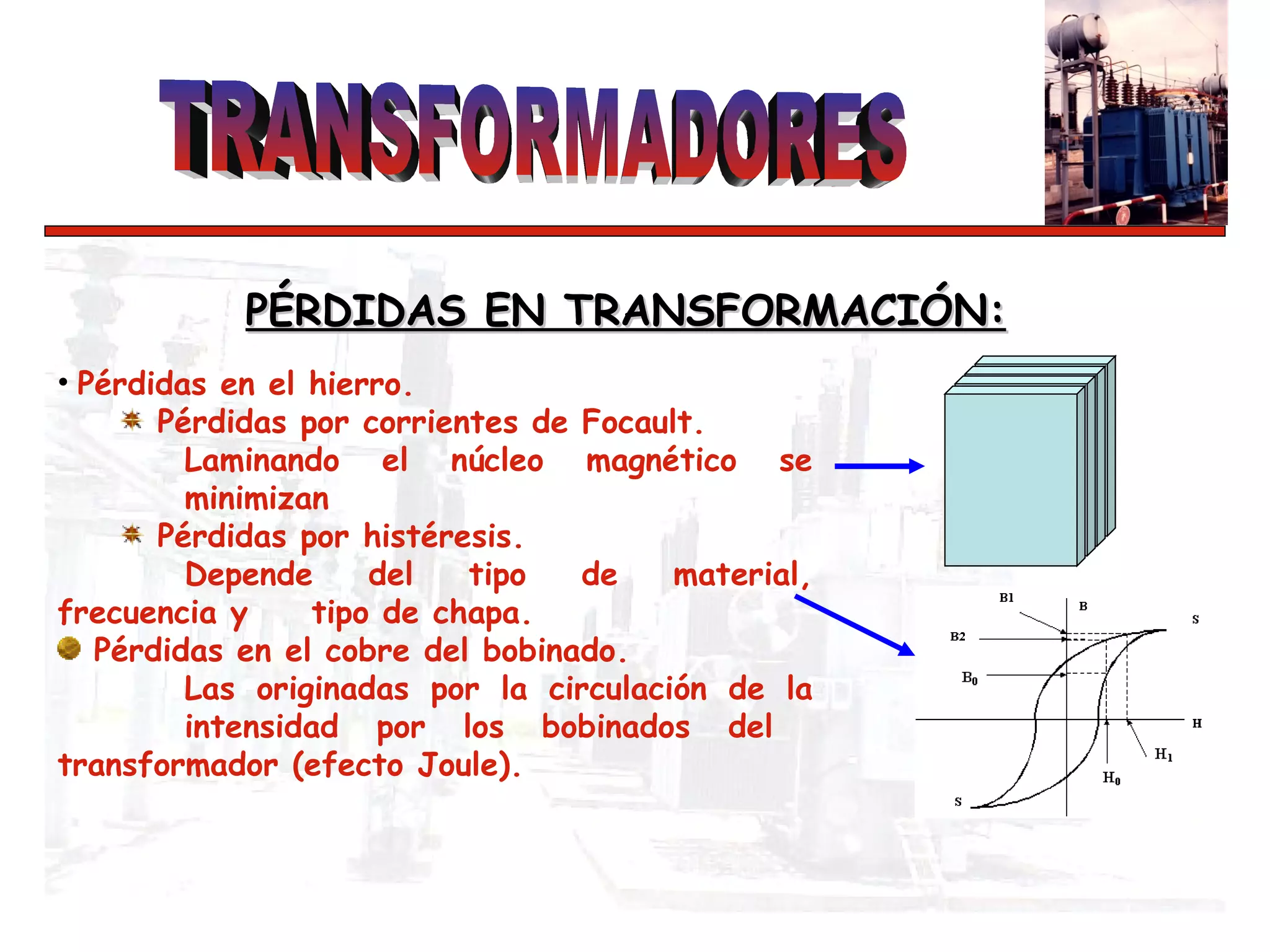

2. PÉRDIDAS EN TRANSFORMACIÓN: Pérdidas en el hierro. Pérdidas por corrientes de Focault. Laminando el núcleo magnético se minimizan Pérdidas por histéresis. Depende del tipo de material, frecuencia y tipo de chapa. Pérdidas en el cobre del bobinado. Las originadas por la circulación de la intensidad por los bobinados del transformador (efecto Joule).

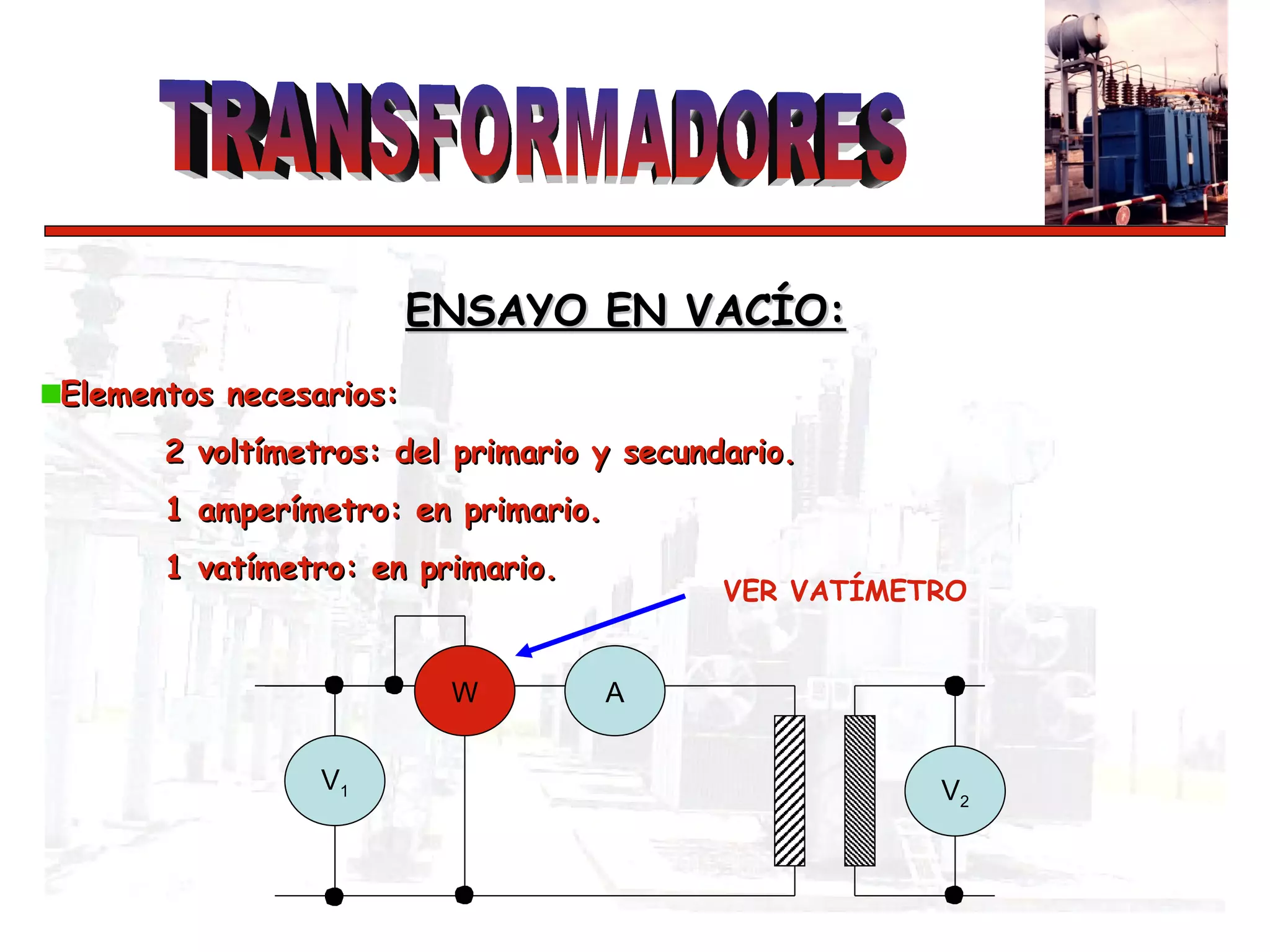

3. Elementos necesarios: 2 voltímetros: del primario y secundario. 1 amperímetro: en primario. 1 vatímetro: en primario. ENSAYO EN VACÍO: A VER VATÍMETRO V 2 V 1 W

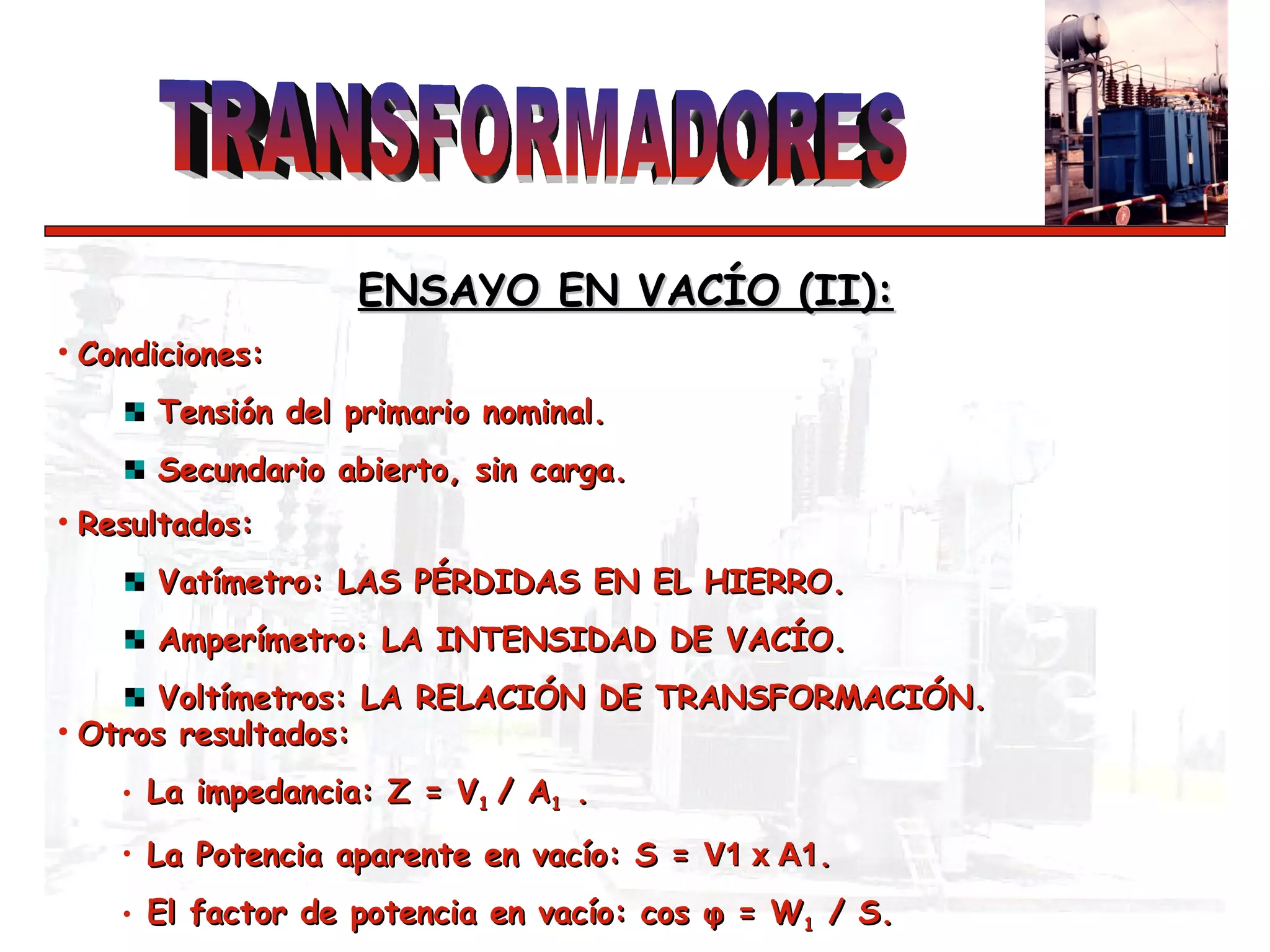

4. Condiciones: Tensión del primario nominal. Secundario abierto, sin carga. ENSAYO EN VACÍO (II): Resultados: Vatímetro: LAS PÉRDIDAS EN EL HIERRO. Amperímetro: LA INTENSIDAD DE VACÍO. Voltímetros: LA RELACIÓN DE TRANSFORMACIÓN. Otros resultados: La impedancia: Z = V 1 / A 1 . La Potencia aparente en vacío: S = V1 x A1 . El factor de potencia en vacío: cos φ = W 1 / S.

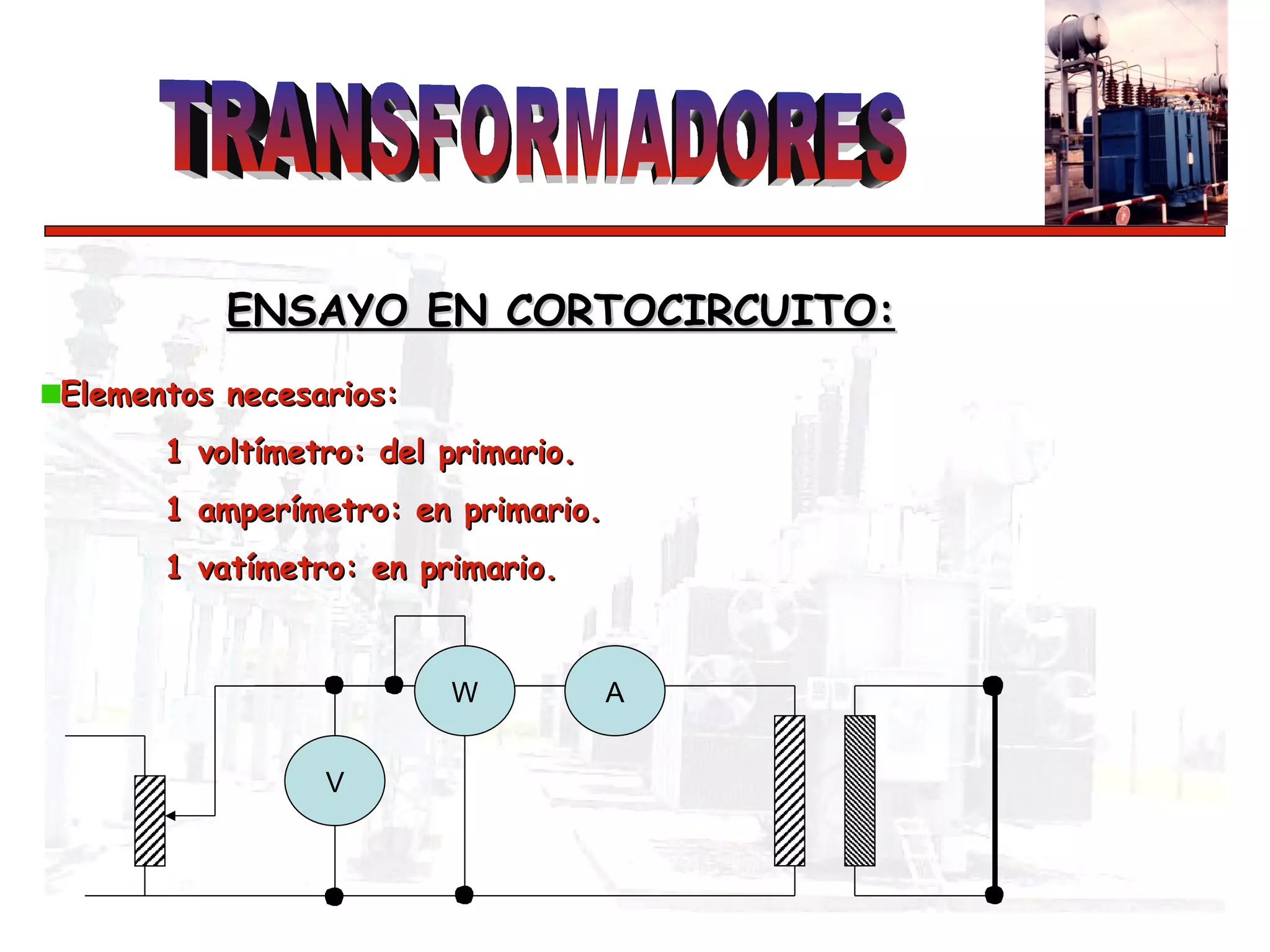

5. ENSAYO EN CORTOCIRCUITO: Elementos necesarios: 1 voltímetro: del primario. 1 amperímetro: en primario. 1 vatímetro: en primario. A V W

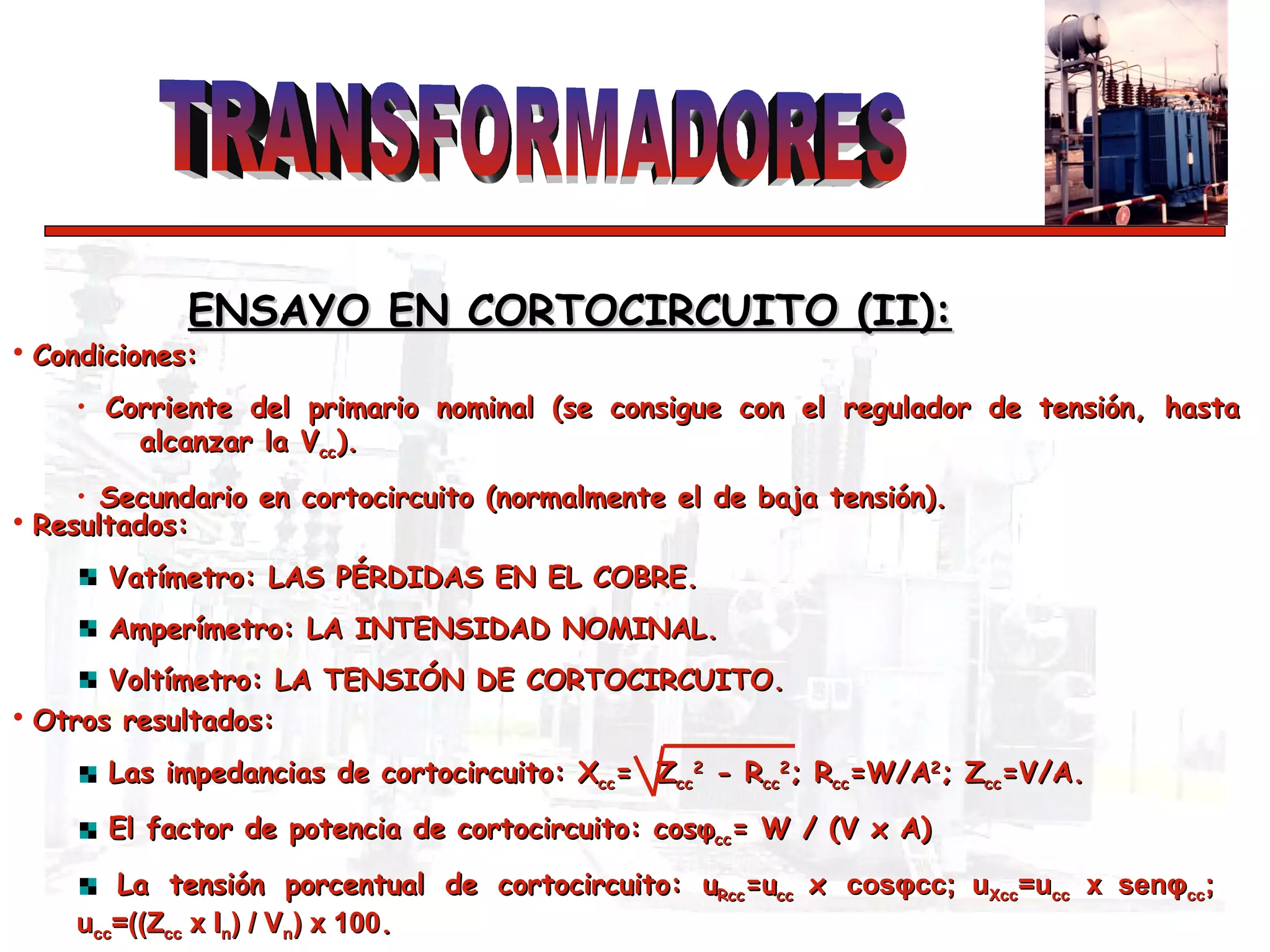

6. ENSAYO EN CORTOCIRCUITO (II): Condiciones: Corriente del primario nominal (se consigue con el regulador de tensión, hasta alcanzar la V cc ). Secundario en cortocircuito (normalmente el de baja tensión). Resultados: Vatímetro: LAS PÉRDIDAS EN EL COBRE. Amperímetro: LA INTENSIDAD NOMINAL. Voltímetro: LA TENSIÓN DE CORTOCIRCUITO. Otros resultados: Las impedancias de cortocircuito: X cc = Z cc 2 - R cc 2 ; R cc =W/A 2 ; Z cc =V/A. El factor de potencia de cortocircuito: cos φ cc = W / (V x A) La tensión porcentual de cortocircuito: u Rcc =u cc x cos φ cc; u Xcc =u cc x sen φ cc ; u cc =((Z cc x I n ) / V n ) x 100 .

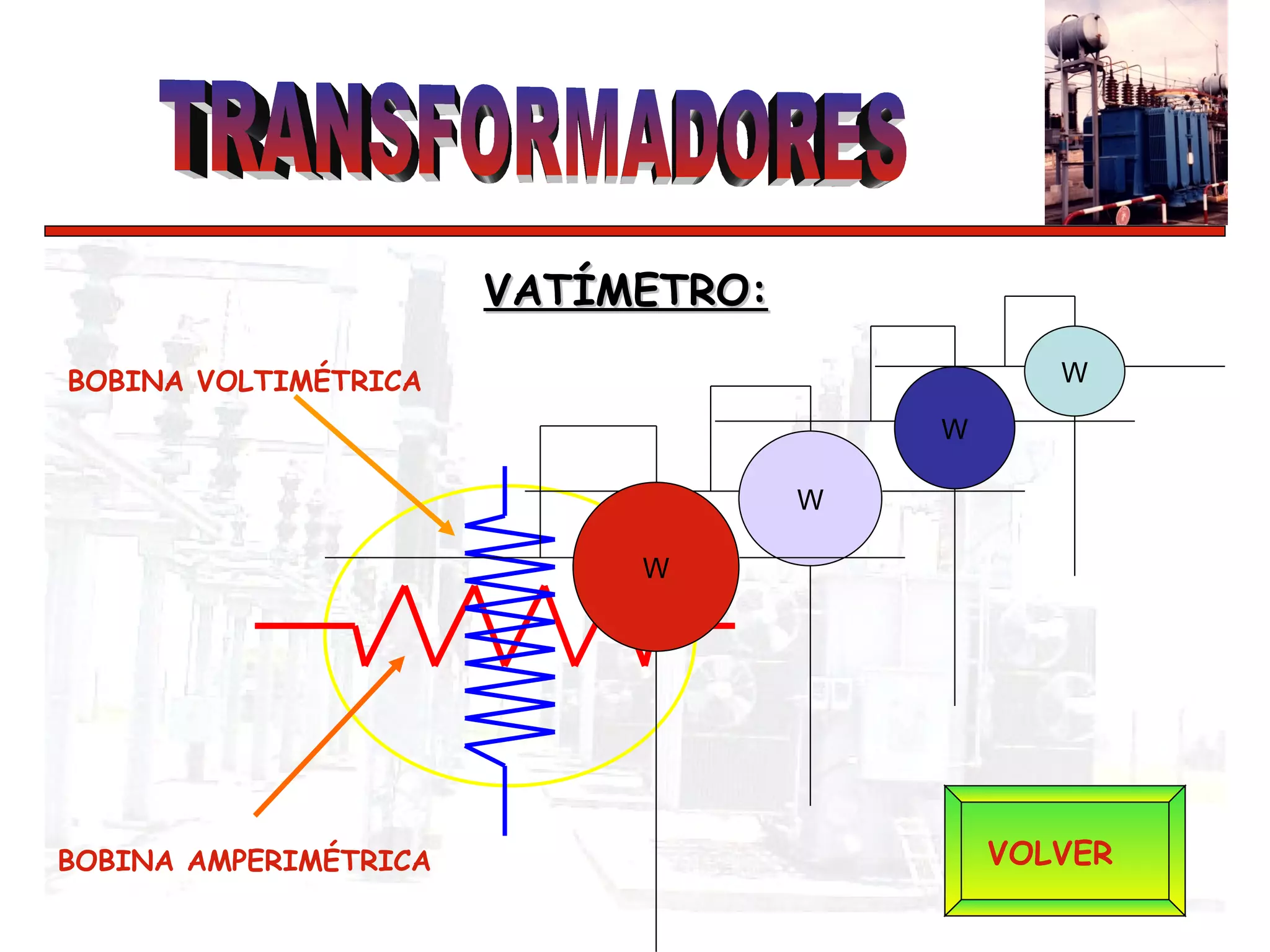

7. VATÍMETRO: BOBINA VOLTIMÉTRICA BOBINA AMPERIMÉTRICA W W W W VOLVER
