1. DOCENTE: ING. MARIA DEL CARMEN
PONCE
PRESENTADO POR:

2. FACULTAD DE INGENIERIA CIVIL-UNSA
TECNOLOGÍA DE
MATERIALES
 ARIANA SANCHEZ ALVAREZ
 GABITH SAYDA QUISPE APAZA
 JOHANA CARRILLO RONDON
 NORDITH CORALI DONAIRE GUILLEN
 PAMELA ALEXANDRA CUTIPA VALENCIA

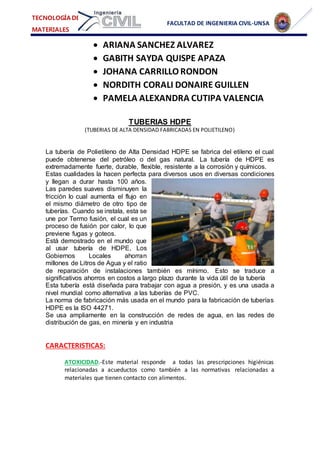

TUBERIAS HDPE
(TUBERIAS DE ALTA DENSIDAD FABRICADAS EN POLIETILENO)
La tubería de Polietileno de Alta Densidad HDPE se fabrica del etileno el cual
puede obtenerse del petróleo o del gas natural. La tubería de HDPE es
extremadamente fuerte, durable, flexible, resistente a la corrosión y químicos.
Estas cualidades la hacen perfecta para diversos usos en diversas condiciones
y llegan a durar hasta 100 años.
Las paredes suaves disminuyen la
fricción lo cual aumenta el flujo en
el mismo diámetro de otro tipo de
tuberías. Cuando se instala, esta se
une por Termo fusión, el cual es un
proceso de fusión por calor, lo que
previene fugas y goteos.
Está demostrado en el mundo que
al usar tubería de HDPE, Los
Gobiernos Locales ahorran
millones de Litros de Agua y el ratio
de reparación de instalaciones también es mínimo. Esto se traduce a
significativos ahorros en costos a largo plazo durante la vida útil de la tubería
Esta tubería está diseñada para trabajar con agua a presión, y es una usada a
nivel mundial como alternativa a las tuberías de PVC.
La norma de fabricación más usada en el mundo para la fabricación de tuberías
HDPE es la ISO 44271.
Se usa ampliamente en la construcción de redes de agua, en las redes de
distribución de gas, en minería y en industria
CARACTERISTICAS:
ATOXICIDAD.-Este material responde a todas las prescripciones higiénicas
relacionadas a acueductos como también a las normativas relacionadas a
materiales que tienen contacto con alimentos.

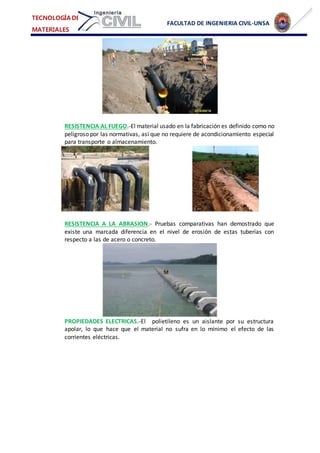

3. FACULTAD DE INGENIERIA CIVIL-UNSA
TECNOLOGÍA DE
MATERIALES
RESISTENCIA AL FUEGO.-El material usado en la fabricación es definido como no
peligroso por las normativas, así que no requiere de acondicionamiento especial
para transporte o almacenamiento.
RESISTENCIA A LA ABRASION.- Pruebas comparativas han demostrado que
existe una marcada diferencia en el nivel de erosión de estas tuberías con
respecto a las de acero o concreto.
PROPIEDADES ELECTRICAS.-El polietileno es un aislante por su estructura
apolar, lo que hace que el material no sufra en lo mínimo el efecto de las
corrientes eléctricas.

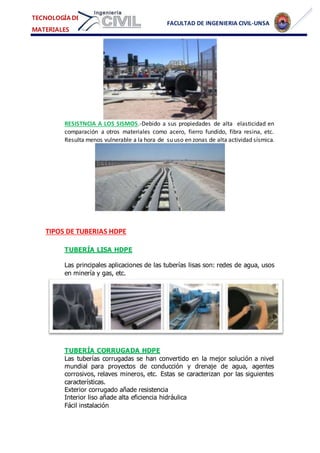

4. FACULTAD DE INGENIERIA CIVIL-UNSA
TECNOLOGÍA DE
MATERIALES
RESISTNCIA A LOS SISMOS.-Debido a sus propiedades de alta elasticidad en
comparación a otros materiales como acero, fierro fundido, fibra resina, etc.
Resulta menos vulnerable a la hora de su uso en zonas de alta actividad sísmica.
TIPOS DE TUBERIAS HDPE
TUBERÍA LISA HDPE
Las principales aplicaciones de las tuberías lisas son: redes de agua, usos
en minería y gas, etc.
TUBERÍA CORRUGADA HDPE
Las tuberías corrugadas se han convertido en la mejor solución a nivel
mundial para proyectos de conducción y drenaje de agua, agentes
corrosivos, relaves mineros, etc. Estas se caracterizan por las siguientes
características.
Exterior corrugado añade resistencia
Interior liso añade alta eficiencia hidráulica
Fácil instalación

5. FACULTAD DE INGENIERIA CIVIL-UNSA
TECNOLOGÍA DE
MATERIALES

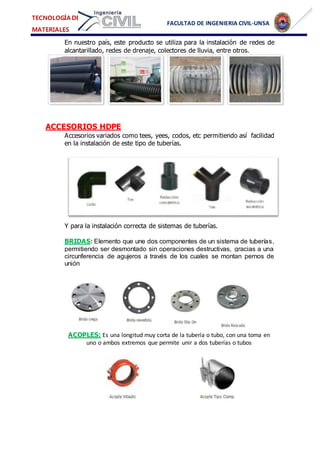

En nuestro país, este producto se utiliza para la instalación de redes de
alcantarillado, redes de drenaje, colectores de lluvia, entre otros.
ACCESORIOS HDPE
Accesorios variados como tees, yees, codos, etc permitiendo así facilidad
en la instalación de este tipo de tuberías.
Y para la instalación correcta de sistemas de tuberías.
BRIDAS: Elemento que une dos componentes de un sistema de tuberías,
permitiendo ser desmontado sin operaciones destructivas, gracias a una
circunferencia de agujeros a través de los cuales se montan pernos de
unión
ACOPLES: Es una longitud muy corta de la tubería o tubo, con una toma en
uno o ambos extremos que permite unir a dos tuberías o tubos

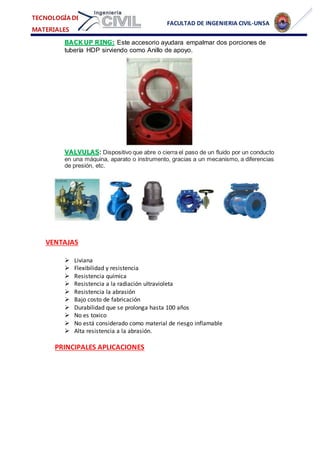

6. FACULTAD DE INGENIERIA CIVIL-UNSA
TECNOLOGÍA DE
MATERIALES
BACK UP RING: Este accesorio ayudara empalmar dos porciones de
tubería HDP sirviendo como Anillo de apoyo.
VALVULAS: Dispositivo que abre o cierra el paso de un fluido por un conducto
en una máquina, aparato o instrumento, gracias a un mecanismo, a diferencias
de presión, etc.
VENTAJAS
 Liviana
 Flexibilidad y resistencia
 Resistencia química
 Resistencia a la radiación ultravioleta
 Resistencia la abrasión
 Bajo costo de fabricación
 Durabilidad que se prolonga hasta 100 años
 No es toxico
 No está considerado como material de riesgo inflamable
 Alta resistencia a la abrasión.
PRINCIPALES APLICACIONES

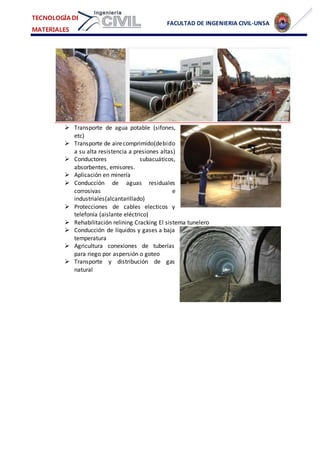

7. FACULTAD DE INGENIERIA CIVIL-UNSA
TECNOLOGÍA DE
MATERIALES
 Transporte de agua potable (sifones,
etc)
 Transporte de airecomprimido(debido
a su alta resistencia a presiones altas)
 Conductores subacuáticos,
absorbentes, emisores.
 Aplicación en minería
 Conducción de aguas residuales
corrosivas e
industriales(alcantarillado)
 Protecciones de cables electicos y
telefonía (aislante eléctrico)
 Rehabilitación relining Cracking El sistema tunelero
 Conducción de líquidos y gases a baja
temperatura
 Agricultura conexiones de tuberías
para riego por aspersión o goteo
 Transporte y distribución de gas
natural

8. FACULTAD DE INGENIERIA CIVIL-UNSA
TECNOLOGÍA DE
MATERIALES

9. FACULTAD DE INGENIERIA CIVIL-UNSA
TECNOLOGÍA DE
MATERIALES

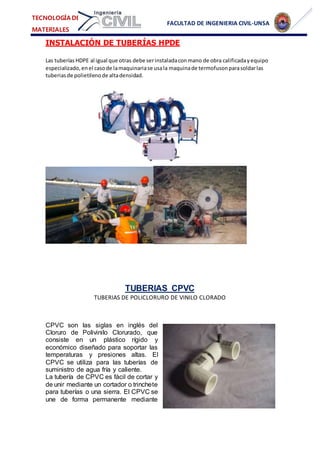

INSTALACIÓN DE TUBERÍAS HPDE
Las tuberías HDPE al igual que otras debe serinstaladaconmano de obra calificadayequipo
especializado,enel casode lamaquinariase usala maquinade termofusonparasoldarlas
tuberiasde polietilenode altadensidad.
TUBERIAS CPVC
TUBERIAS DE POLICLORURO DE VINILO CLORADO
CPVC son las siglas en inglés del
Cloruro de Polivinilo Clorurado, que
consiste en un plástico rígido y
económico diseñado para soportar las
temperaturas y presiones altas. El
CPVC se utiliza para las tuberías de
suministro de agua fría y caliente.
La tubería de CPVC es fácil de cortar y
de unir mediante un cortador o trinchete
para tuberías o una sierra. El CPVC se
une de forma permanente mediante

10. FACULTAD DE INGENIERIA CIVIL-UNSA
TECNOLOGÍA DE
MATERIALES

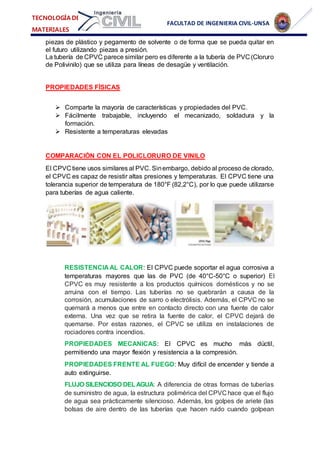

piezas de plástico y pegamento de solvente o de forma que se pueda quitar en
el futuro utilizando piezas a presión.
La tubería de CPVC parece similar pero es diferente a la tubería de PVC (Cloruro
de Polivinilo) que se utiliza para líneas de desagüe y ventilación.
PROPIEDADES FÍSICAS
 Comparte la mayoría de características y propiedades del PVC.
 Fácilmente trabajable, incluyendo el mecanizado, soldadura y la
formación.
 Resistente a temperaturas elevadas
COMPARACIÓN CON EL POLICLORURO DE VINILO
El CPVC tiene usos similares al PVC. Sinembargo, debido al proceso de clorado,
el CPVC es capaz de resistir altas presiones y temperaturas. El CPVC tiene una
tolerancia superior de temperatura de 180°F (82,2°C), por lo que puede utilizarse
para tuberías de agua caliente.
RESISTENCIA AL CALOR: El CPVC puede soportar el agua corrosiva a
temperaturas mayores que las de PVC (de 40°C-50°C o superior) El
CPVC es muy resistente a los productos químicos domésticos y no se
arruina con el tiempo. Las tuberías no se quebrarán a causa de la
corrosión, acumulaciones de sarro o electrólisis. Además, el CPVC no se
quemará a menos que entre en contacto directo con una fuente de calor
externa. Una vez que se retira la fuente de calor, el CPVC dejará de
quemarse. Por estas razones, el CPVC se utiliza en instalaciones de
rociadores contra incendios.
PROPIEDADES MECANICAS: El CPVC es mucho más dúctil,
permitiendo una mayor flexión y resistencia a la compresión.
PROPIEDADES FRENTE AL FUEGO: Muy difícil de encender y tiende a
auto extinguirse.
FLUJO SILENCIOSO DELAGUA: A diferencia de otras formas de tuberías
de suministro de agua, la estructura polimérica del CPVC hace que el flujo
de agua sea prácticamente silencioso. Además, los golpes de ariete (las
bolsas de aire dentro de las tuberías que hacen ruido cuando golpean

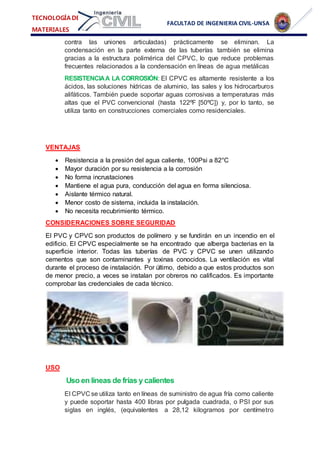

11. FACULTAD DE INGENIERIA CIVIL-UNSA
TECNOLOGÍA DE
MATERIALES
contra las uniones articuladas) prácticamente se eliminan. La
condensación en la parte externa de las tuberías también se elimina
gracias a la estructura polimérica del CPVC, lo que reduce problemas
frecuentes relacionados a la condensación en líneas de agua metálicas
RESISTENCIAA LA CORROSIÓN: El CPVC es altamente resistente a los
ácidos, las soluciones hídricas de aluminio, las sales y los hidrocarburos
alifáticos. También puede soportar aguas corrosivas a temperaturas más
altas que el PVC convencional (hasta 122ºF [50ºC]) y, por lo tanto, se
utiliza tanto en construcciones comerciales como residenciales.
VENTAJAS
 Resistencia a la presión del agua caliente, 100Psi a 82°C
 Mayor duración por su resistencia a la corrosión
 No forma incrustaciones
 Mantiene el agua pura, conducción del agua en forma silenciosa.
 Aislante térmico natural.
 Menor costo de sistema, incluida la instalación.
 No necesita recubrimiento térmico.
CONSIDERACIONES SOBRE SEGURIDAD
El PVC y CPVC son productos de polímero y se fundirán en un incendio en el
edificio. El CPVC especialmente se ha encontrado que alberga bacterias en la
superficie interior. Todas las tuberías de PVC y CPVC se unen utilizando
cementos que son contaminantes y toxinas conocidos. La ventilación es vital
durante el proceso de instalación. Por último, debido a que estos productos son
de menor precio, a veces se instalan por obreros no calificados. Es importante
comprobar las credenciales de cada técnico.
USO
Uso en líneas de frías y calientes
El CPVC se utiliza tanto en líneas de suministro de agua fría como caliente
y puede soportar hasta 400 libras por pulgada cuadrada, o PSI por sus
siglas en inglés, (equivalentes a 28,12 kilogramos por centímetro

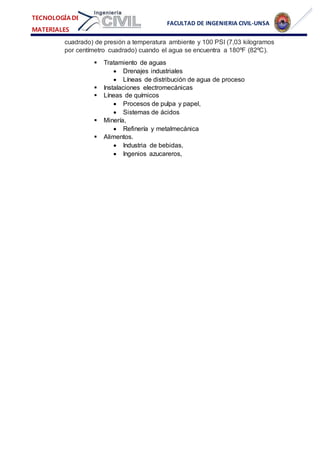

12. FACULTAD DE INGENIERIA CIVIL-UNSA
TECNOLOGÍA DE
MATERIALES
cuadrado) de presión a temperatura ambiente y 100 PSI (7,03 kilogramos
por centímetro cuadrado) cuando el agua se encuentra a 180ºF (82ºC).
 Tratamiento de aguas
 Drenajes industriales
 Líneas de distribución de agua de proceso
 Instalaciones electromecánicas
 Líneas de químicos
 Procesos de pulpa y papel,
 Sistemas de ácidos
 Minería,
 Refinería y metalmecánica
 Alimentos.
 Industria de bebidas,
 Ingenios azucareros,
