1. TUBERÍAS

2. Tuberías
Es un conducto con la función de transportar agua u
otros fluidos. Se suele elaborar con diversos
materiales en función de consideraciones técnicas y
económicas en proyectos de Redes de agua potable,
sanitarias, gas natural, Conductos eléctricos,
Telecomunicaciones, entre otros. Los materiales
usados principalmente son el PRFV (Poliéster
Reforzado con Fibra de Vidrio), hierro fundido, acero,
latón, cobre, plomo, concreto, PVC, PEAD
(Polietileno de Alta Densidad), etc.

3. TUBERÍAS DE PLASTICO – PEAD
Hoy en día el polietileno es el platico más popular del mundo, es un polímero
resultado de la polimerización del etileno. Su maneja con medidas en pulgadas
según el tamaño de su diámetro. Los diámetros existentes desde ½” a 36”
La longitud de la tubería depende del diámetro, en el mercado se manejan
tuberías con diámetros de ½” a 3” en bobinas de 75 a 150 m. Y para medidas de
4” en adelante, en tuberías de 12 metros.
Usos
 Conducciones de Energía Eléctrica
 Agua Potable
 Drenaje
 Gas Natural
 TelecomunicacionesMinería

4. TUBERÍAS DE PLASTICO – PEAD
VENTAJAS
 Hermeticidad
 Excelente resistencia química a la corrosión y abrasión.
 Compatibilidad de conexiones a través de adaptadores con PVC, hierro dúctil, hierro
fundido y acero.
 Ligereza, de fácil manipulación y transporte.
 Vida útil de 50 años con bajos costos de manutención y operación.
 Alta flexibilidad, en caso de sismos o vibraciones del terreno las tuberías se adaptan
mejor a los movimientos, sin agrietarse ni desacoplarse.
 La tubería puede ser curvada, reduciendo accesorios o acoples extras.
 La unión por termofusión transforma las piezas en sistemas integrales, libre de
juntas.
DESVENTAJAS
 Mayor costo a partir de ciertos diámetros y piezas especiales.
 Requiere de equipo especial, costos y personal calificado para la termofusión.
 La presión de trabajo puede alterarse al variar la T°exterior.
 No soporta cargas extremas ni vacíos parciales pues es susceptible al aplastamiento.

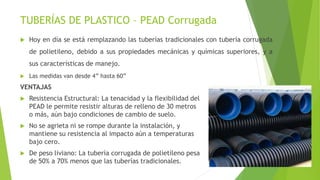

5. TUBERÍAS DE PLASTICO – PEAD Corrugada
 Hoy en día se está remplazando las tuberías tradicionales con tubería corrugada
de polietileno, debido a sus propiedades mecánicas y químicas superiores, y a
sus características de manejo.
 Las medidas van desde 4” hasta 60”
VENTAJAS
 Resistencia Estructural: La tenacidad y la flexibilidad del
PEAD le permite resistir alturas de relleno de 30 metros
o más, aún bajo condiciones de cambio de suelo.
 No se agrieta ni se rompe durante la instalación, y
mantiene su resistencia al impacto aún a temperaturas
bajo cero.
 De peso liviano: La tubería corrugada de polietileno pesa
de 50% a 70% menos que las tuberías tradicionales.

6. TUBERÍAS DE PLASTICO – PVC
PVC o Policloruro de vinilo
 Es un polímero termoplástico de origen petroquímico.
 Es un material que cumple con los rangos de temperatura, presión y
diámetros necesarios en procesos químicos y otras aplicaciones
industriales
 Existen varios tipos de uniones entre secciones
de Tubería de PVC, entre los cuales se puede
mencionar “Cementar” y “combinación de
Campana y Anillo”. Ambos tipos de unión
proporcionan una superficie interior lisa que
permite el libre flujo de líquidos y desechos lo
que los hace ideales para la conducción de aguas
negras y redes pluviales. Las uniones son
herméticas, de fácil y rápida ejecución.

7. TUBERÍAS DE PLASTICO – PVC
VENTAJAS
 Las Tuberías de PVC son fáciles de manipular y no se oxidan ni se ven
afectadas por los cambios bruscos de temperatura.
 Son las más aconsejables para realizar obras de fontanería ya que no
se necesita soldar las piezas. Además, son fáciles de desmontar y
limpiar en caso de que se obstruyan.
 Desde sus inicios en la aplicación de tuberías ha
dado magníficos resultados en instalaciones
hidráulicas de diferentes tipos, desde casas
habitación hasta extensas redes de distribución
de agua potable y alcantarillado en grandes
ciudades.
 Ofrece una combinación única de flexibilidad,
durabilidad, bajo peso y una excepcional
resistencia a la corrosión.

8. TUBERÍAS DE PLASTICO – PVC
Aplicaciones:
 Conducción de Agua Potable
 Líneas de Distribución de Agua de
Proceso
 Distribución de Agua Helada y Torres de
Enfriamiento
 Líneas de Químicos
 Sistemas de Lavado
 Tratamiento de agua
 Instalaciones en Albercas
 Tinas de Hidromasaje
 Redes de Drenaje y Agua de desecho
 Inyección de Cloro y Dióxido
Clorhídrico.
 Sistemas de Riego en Campos de Golf
 Riego comercial

9. TUBERÍAS DE PLASTICO – PVC HIDRÁHULICA
La línea hidráulica tiene su principal aplicación en la conducción de agua
a presión, principalmente en agua potable. Se utiliza en líneas de
conducción y distribución en ciudades, pueblos, fraccionamientos,
ranchos, e industrias. Se utilizan diámetros que van desde ½" hasta 16".
Por su presión máxima de trabajo se clasifican en clase 5, 7, 10 y 14.
Sistema de unión por medio de espiga y campana con anillo de empaque
y también en sistema campana cementar.

10. TUBERÍAS DE PLASTICO – PVC HIDRÁHULICA
TIPOS
 Tubería PVC Hidráulica Cedula 80 Cementar, se fabrica en
Sistema Ingles con extremos lisos terminación espiga en sus
dos extremos. Se le puede hacer rosca para unirse con
conexiones roscadas. Tiene una gran resistencia a las altas
temperaturas.
 Tubería PVC Hidráulica Cedula 40 Cementar se fabrica en
Sistema Ingles en diámetros de ½" hasta 16" y se suministra
con un extremo abocinado (campana) para cementar,
ahorrándose así un cople para su instalación, el otro
extremo es espiga.

11. TUBERÍAS DE PLASTICO – PVC HIDRÁHULICA
 Tubería PVC Hidráulica Cementar RD 26, se fabrica en
Sistema Ingles, cuenta con un abocinado (campana) en un
extremo de la tubería, el otro extremo es espiga.
 Tubería PVC Hidráulica RD 26, RD 41, RD 32.5,
Campana y Anillo, se fabrica en Sistema Ingles. Su
fabricación es de campana tipo RIEBER o tipo ANGER en
uno de sus extremos y el otro es terminación espiga, el
color es BLANCO en la tubería Nacional y color AZUL en la
tubería de Importación.
 Tubería PVC Hidráulica Campana y Anillo, Sistema
Métrico, Clase 5, Clase 7, Clase 10. Su fabricación es de
campana tipo RIEBER o tipo ANGER en uno de sus
extremos y el otro es terminación espiga, el color es
BLANCO.

12. TUBERÍAS DE PLASTICO – PVC SANITARIA
 Se utiliza para conducción de aguas negras a gravedad sin
presión. También se emplea para la conducción de aguas negras
dentro de las viviendas o edificaciones.
Existen dos tipos de tubería sanitaria, según su tipo de unión.
Tubería Sanitaria cementar
 Tiene extremos lisos y conexiones con casquillo o boquilla para
su unión, utilizando cemento y limpiador.
Tubería Sanitaria multicampana.
 Tiene extremos lisos y conexiones inyectadas con campana en
todos sus extremos. El anillo viene integrado en cada campana y
esta pre lubricado. Las uniones entre conexiones y tubos se
realizan sin necesidad de acampanar tubos en obra o utilizar
coples, y tampoco se utiliza cemento.

13. TUBERÍAS DE PLASTICO – CPVC
 Cloruro de Polivinilo Clorurado, consiste en un plástico
rígido y económico diseñado para soportar las
temperaturas y presiones altas. El CPVC se utiliza para
las tuberías de suministro de agua fría y caliente. La
tubería de CPVC es fácil de cortar y de unir mediante un
cortador o trincheta para tuberías o una sierra. El CPVC
se une de forma permanente mediante piezas de
plástico y pegamento de solvente o de forma que se
pueda quitar en el futuro utilizando piezas a presión.
Ideal para instalaciones dentro de casas y edificios, ya
que sustituye a la tubería y conexiones de cobre.

14. TUBERÍAS DE PLASTICO – PEX
 Es sumamente utilizado en la construcción de sistemas de
calefacción radiante que utilizan agua, cañerías de agua
domésticas y aislamiento para cables eléctricos de alta tensión.
También es utilizado para sistemas que manipulan gas natural,
transporte de aguas residuales y drenajes.
 Se ha convertido en una alternativa al PVC y CPVC o tubo de
cobre.
 Los tubos de PEX se fabrican desde ¼” hasta 32” de diámetro.
 Cuatro veces más liviano que el cobre; flexible y duradero
 Resistente a roturas por congelamiento; se expande al congelarse
 Pared lisa interior resistente a las incrustaciones y depósitos de
sedimentos
 Minimiza los incrementos súbitos de presión y el ruido resultante
 Se dobla fácilmente por lo que requiere de menos conexiones y
menos tiempo de instalación

15. TUBERÍAS DE PLASTICO – TUBERIA DE ACERO
 Los aceros son aleaciones de hierro-carbono, aptas para ser
deformadas en frío y en caliente.
 Las tuberías de acero tienen un gran uso industrial debido a su alta
resistencia en la contención de fluidos, presión y dureza.
 Son denominadas por su diámetro nominal en mm o en Pulgadas.

16. TUBERÍAS DE PLASTICO – TUBERIA DE ACERO AL CARBÓN
 La Tubería de acero al carbón se usa en gran cantidad de aplicaciones
industriales manejando fluidos abrasivos y corrosivos. También es
utilizada en la construcción en ductos de agua, y dentro de las viviendas
para conducción de agua y gas.
 Existen 2 tipos:
 De acero al carbón con costura
 De acero al carbón sin costura

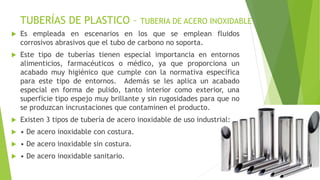

17. TUBERÍAS DE PLASTICO – TUBERIA DE ACERO INOXIDABLE
 Es empleada en escenarios en los que se emplean fluidos
corrosivos abrasivos que el tubo de carbono no soporta.
 Este tipo de tuberías tienen especial importancia en entornos
alimenticios, farmacéuticos o médico, ya que proporciona un
acabado muy higiénico que cumple con la normativa específica
para este tipo de entornos. Además se les aplica un acabado
especial en forma de pulido, tanto interior como exterior, una
superficie tipo espejo muy brillante y sin rugosidades para que no
se produzcan incrustaciones que contaminen el producto.
 Existen 3 tipos de tubería de acero inoxidable de uso industrial:
 • De acero inoxidable con costura.
 • De acero inoxidable sin costura.
 • De acero inoxidable sanitario.

18. TUBERÍAS DE PLASTICO – TUBERIA DE ACERO GALVANIZADO
 El acero galvanizado está recubierto de zinc para protegerlo contra el
desgaste y la corrosión. Se emplea para transportar agua caliente
sanitaria. Pero no se debe utilizar en circuitos primarios ya que el zinc
sufre un fuerte deterioro a partir de 65°C.
 Ejemplo: Tubería Conduit

19. TUBERÍAS DE PLASTICO – TUBERIA DE ACERO
 Es recomendable su uso cuando existen grandes caudales y,
por tanto, grandes diámetros. Sólo se utilizarán estos tubos
en los circuitos primarios. La causa es que en conducciones
de agua caliente sanitaria sufren oxidaciones que alteran
las características químicas del agua y por tanto, su
potabilidad. Por otro lado, es un material difícil de trabajar
y las pérdidas de carga son grandes. Estos dos factores
hacen que su instalación sea más compleja, la mano de
obra más cara y el coste del aislamiento mayor.

20. TUBERÍAS DE PLASTICO – TUBERIA DE COBRE
 Debido a las inclemencias climatológicas, a agentes externos
o al fluido que circula por su interior, las tuberías pueden
oxidarse. El cobre es un metal que resiste
extraordinariamente bien la corrosión resultando bastante
útil y duradero.
 La tubería de cobre posee cantidades apreciables de fósforo
residual que facilita el proceso de soldado y le confiere unas
mejores características de ductilidad, maleabilidad y
corrosión.
 Otro aspecto destacable del cobre es la seguridad que
confiere a la instalación, ya que puede aguantar las heladas
sin reventar fácilmente la tubería.

21. TUBERÍAS DE PLASTICO – TUBERIA DE COBRE
VENTAJAS
 Continuidad de flujo por su pared lisa, conservando el mismo
flujo durante la vida útil de la instalación.
 Resistencia a las presiones internas de trabajo: Las tuberías de
cobre se fabrican sin costura, lo que permite tener espesores de
pared mínimos calculados para resistir perfectamente las
presiones de trabajo que representan en cualquier instalación.
 Resistencia a la corrosión: El cobre debido a sus características,
es sin duda el metal apropiado para la fabricación de tuberías.
El cobre tiene la particularidad de cubrirse de una capa de
óxido que penetra en el metal, asegurando así una larga vida
útil.
 Fácil de unir: Debido a los sistemas de unión que se emplean en
las tuberías de cobre ; soldadura capilar y de compresión en
tuberías rígidas ; de abocinado 45º (flare) y de compresión en
tuberías flexibles ; así como la ligereza del material y el uso de
herramientas mínimas y ligeras, las uniones se efectúan con
gran facilidad y rapidez.

22. TUBERÍAS DE PLASTICO – TUBERIA DE COBRE
Tuvo Rígido Tipo M
 El tipo "M" es fabricado en longitudes estándar (6.10 m), de
pared delgada, con diámetros nominales de 9.5 mm (3/8") y 51
mm (2").
 Conducción de agua fría y caliente en: casas de interés social,
casas de interés medio, edificios habitacionales y edificios
comerciales. Donde las presiones de servicio son normales.
Tuvo Rígido Tipo L
 El tipo “L" tiene la pared un poco más gruesa que el tipo
anterior y es fabricado en longitudes de 6.10 m y en rollos de 15
m de color Azul
 Conducción de agua fría y caliente en: hoteles, clínicas y
hospitales. En donde las presiones de trabajo y temperatura son
más elevadas de lo normal.
 Instalaciones de gas natural y L. P. (licuado del petróleo),
calefacción, refrigeración, oxígeno, tomas de agua domiciliaria,
etc.

23. TUBERÍAS DE PLASTICO – TUBERIA DE COBRE
Tuvo Rígido Tipo K
 El tipo "K" es empleado para instalaciones industriales y
el espesor de su pared es aún más grueso que la del tipo
anterior. Se caracteriza por tener gran resistencia a las
altas presiones de color Verde.
 Instalaciones de tipo industrial, conduciendo líquidos y
gases en condiciones más severas de presión y
temperatura.
 Oxígeno, vapor, vacío y óxido nitroso entre otros
Tuvo Flexible Tipo L
 Tomas Domiciliarias de agua potable
 Instalaciones de gas natural y L. P. (licuado del petróleo),
aire acondicionado, refrigeración, oxígeno, óxido nitroso,
etc.

24. TUBERÍAS DE PLASTICO – ACCESORIOS
Bridas
 Son accesorios para conectar tuberías con equipos
(Bombas, intercambiadores de calor, calderas, tanques,
etc.) o accesorios (codos, válvulas, etc.). La unión se hace
por medio de dos bridas, en la cual una de ellas pertenece
a la tubería y la otra al equipo o accesorio a ser
conectado. La ventaja de las uniones bridadas radica en el
hecho de que por estar unidas por espárragos, permite el
rápido montaje y desmontaje a objeto de realizar
reparaciones o mantenimiento.

25. TUBERÍAS DE PLASTICO – ACCESORIOS
Disco Ciego
 Son accesorios que se utilizan en las juntas de tuberías
entre bridas para bloquear fluidos en las líneas o equipos
con un fin determinado.
Tipos
 Un plato circular con lengua o mango
 Figura en 8
 Bridas terminales o sólida

26. TUBERÍAS DE PLASTICO – ACCESORIOS
Codos
 Son accesorios de forma curva que se utilizan para
cambiar la dirección del flujo de las líneas tantos grados
como lo especifiquen los planos o dibujos de tuberías.
 Los codos estándar son aquellos que vienen listos para la
pre-fabricación de piezas de tuberías y que son fundidos
en una sola pieza con características específicas y son:
Codos estándar de 45°
Codos estándar de 90°
Codos estándar de 180°
 También existen codos de reducción. El procedimiento que
se emplea para pegar un codo con un tubo, u otro
accesorio esta puede ser: soldable a tope, roscable,
embutible y soldable.

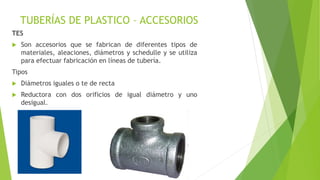

27. TUBERÍAS DE PLASTICO – ACCESORIOS
TES
 Son accesorios que se fabrican de diferentes tipos de
materiales, aleaciones, diámetros y schedulle y se utiliza
para efectuar fabricación en líneas de tubería.
Tipos
 Diámetros iguales o te de recta
 Reductora con dos orificios de igual diámetro y uno
desigual.

28. TUBERÍAS DE PLASTICO – ACCESORIOS
Reducción
 Son accesorios de forma cónica, fabricadas de diversos
materiales y aleaciones. Se utilizan para disminuir el
volumen del fluido a través de las líneas de tuberías.
Tipos
 Estándar concéntrica. Es un accesorio reductor que se
utiliza para disminuir el caudal del fluido aumentando su
velocidad, manteniendo su eje.
 Estándar excéntrica. Es un accesorio reductor que se
utiliza para disminuir el caudal del fluido en la línea
aumentando su velocidad perdiendo su eje.

29. TUBERÍAS DE PLASTICO – ACCESORIOS
Válvulas
 Es un accesorio que se utiliza para regular y controlar el
fluido de una tubería. Este proceso puede ser desde cero
(válvula totalmente cerrada), hasta de flujo (válvula
totalmente abierta), y pasa por todas las posiciones
intermedias, entre estos dos extremos.
TIPOS
 Válvula de Globo
 Válvula en Angulo
 Válvula de tres vías
 Válvula de Bola
 Válvula de Flujo Axial

30. TUBERÍAS DE PLASTICO – ACCESORIOS
TIPOS
 Válvula de Jaula
 Válvula de Compuerta
 Válvula en Y
 Válvula Saunders
 Válvula de Compresión
 Válvula de Mariposa

31. TUBERÍAS DE PLASTICO – ACCESORIOS
Tapones
 Son accesorios utilizados para bloquear o impedir el pase o
salida de fluidos en un momento determinado.
Mayormente son utilizados en líneas de diámetros
menores.
TIPOS
 Según su forma de instalación pueden ser macho y hembra

32. UNIONES
 A presión con empaque de
caucho
 Mecanicas
 Briadas
 Bola flexible
 De rosca
 Victaulic
 Dresser
