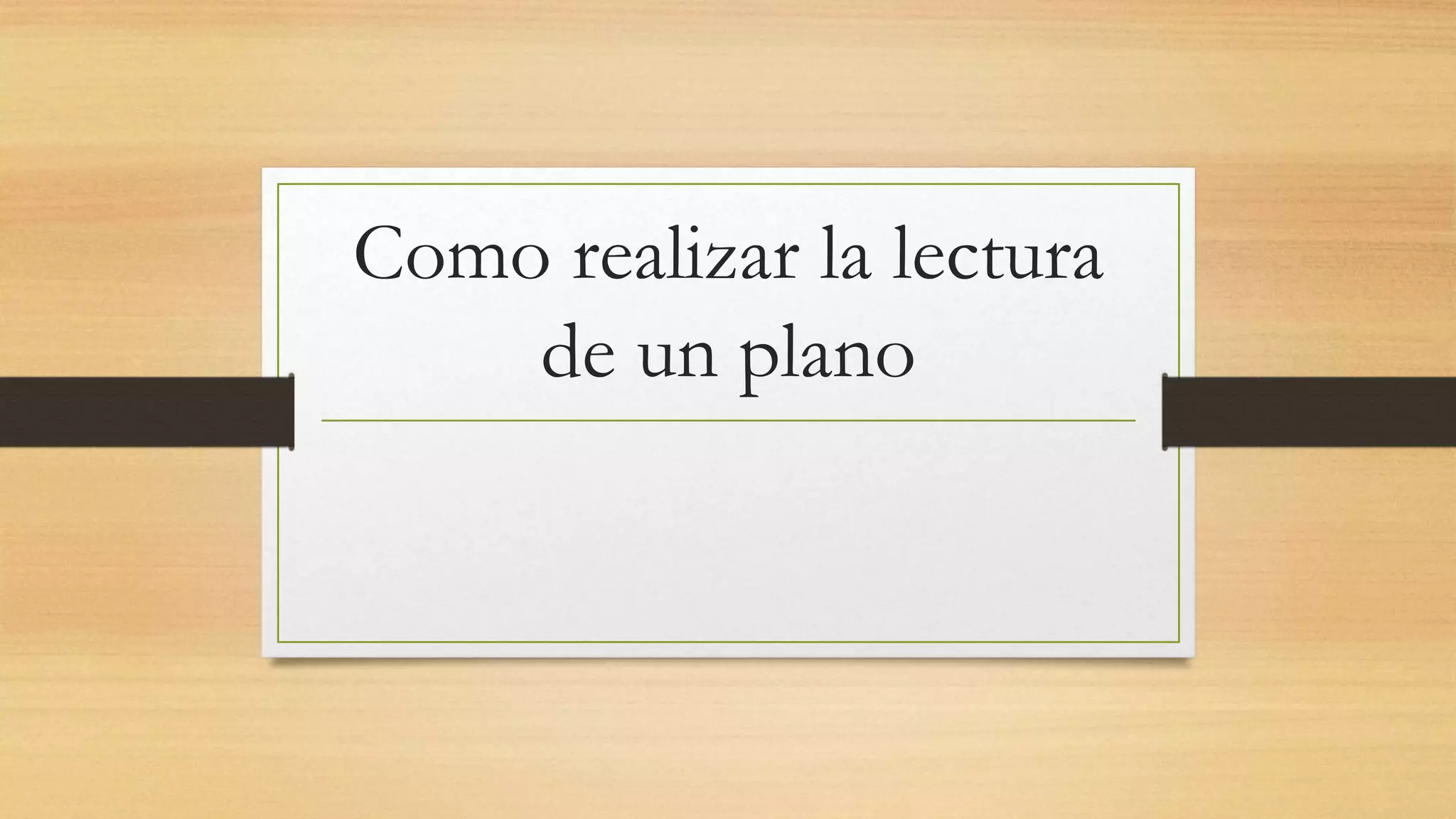

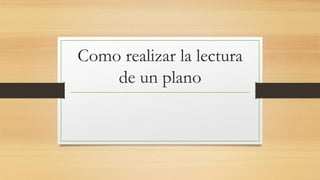

Como realizar la lectura
de un plano
• Los planos son dibujos de diseños arquitectónicos bidimensionales que
indican el tamaño de una edificación proyectada, los materiales que se usarán
en su construcción y la definición de sus características. Los arquitectos
utilizan planos y especificaciones escritas para comunicar los detalles
necesarios a los trabajadores que participarán de la construcción. Aprender a
leer los planos es importante no solo para los trabajadores sino también para
las personas que contratan arquitectos para el diseño de los mismos. De esa
forma, ellos pueden tomar decisiones bien fundamentadas con respecto a los
proyectos de construcción y renovación.
conceptos básicos de los planos
• 1. Lee el encabezado. Por lo general, el encabezado aparece al inicio de cualquier plano. Si
realizas algún trabajo importante en construcción, asegúrate de leerlo cuidadosamente.
2.Lee la parte de revisión. Cada vez que se haga algún cambio en la construcción, en el sistema
o componente, el plano debe volver a diseñarse. Estos cambios se indican en esta sección.
3. Lee las notas y la leyenda. Además de la escala, cuadrilla y líneas estándares, los planos
normalmente están compuestos de otros símbolos y números. Con el fin de comprender en su
totalidad el plano específico en el que trabajas, asegúrate de aprender dichos símbolos al leer la
leyenda.
4.Determina la vista. Con los planos bidimensionales, existen tres
perspectivas comunes: en planta, alzado y sección.[1] Entender cuál de estos se
empleará es el primer paso para leer cualquier plano.
5.Establece la escala en tu mente. Los planos son representaciones a escala
reducida de cosas como casas, tuberías subterráneas y líneas eléctricas. Con el
fin de asegurar una construcción adecuada, siempre utiliza medidas precisas.
•
6. Inspecciona el sistema de rejillas. A lo largo de los bordes horizontales y
verticales del plano, los diseñadores a menudo colocan un sistema simple de rejillas
con números en un eje y letras en el otro. Esto permite que cualquier persona que
lea los planos pueda tener referencia de la ubicación de un punto u objeto dentro del
plano
7. Ubica cualquier puerta y ventana. En los planos, las puertas se representan
como espacios más grandes entre paredes. También, habrá una línea curva con un
bosquejo de puerta abierta hacia adentro o afuera del marco de la puerta.
Identifica cualquier artefacto. Las refrigeradoras, los baños, los
retretes, las cocinas, las hornillas y demás objetos se representan
mediante gráficos simples que son fáciles de reconocer. Tómate un
tiempo para considerar si estos objetos se ubican en el área que
deseas. Aunque puede parecer que su posición se encuentre en un
plano secundario en comparación con la colocación de las paredes,
estos pueden terminar teniendo un rol mucho más importante al
momento de decidir las especificaciones del diseño.
• Observa las líneas. Aunque pueda parecer abrumador observar todas las líneas al mismo tiempo, estas son el lenguaje de
los planos. Las líneas a menudo representan paredes, marcos de puertas y aparatos exteriores; sin embargo, también tienen
otros propósitos y son la característica principal de los planos. Dependiendo de su grosor, si son rectos o curvos,
discontinuos o consistentes, las líneas tienen diferentes significados esquemáticos. El tipo de líneas básicas son las
siguientes:líneas de objeto
• líneas escondidas
• líneas de centro
• líneas de extensión y dimensión
• líneas de plano de corte
• líneas de sección
• líneas de quiebre
• líneas fantasmas
•
Lee las líneas de quiebre. Las líneas de quiebre se emplean cada vez que se
desmonta una pieza con la finalidad de revelar lo que se encuentra inmediatamente
debajo. Estas líneas se emplean a menudo en dibujos arquitectónicos,
particularmente cuando una sección larga del dibujo presenta la misma estructura.
Esto ayuda a reducir su tamaño y al mismo tiempo a ahorrar papel.[
• 8]Las líneas de quiebre pequeñas se realizan a mano y se asemejan a una onda
sinusoidal sólida y gruesa.
• Las líneas de quiebre grandes son líneas largas y finas como si fueran hechas con la
ayuda de una regla intercaladas con zigzags a mano alzada.
