Los planos son la representación gráfica exhaustiva de todos los elementos de un proyecto, mostrando cotas, dimensiones y especificaciones. Contienen vistas como planta, perfil y frontal, así como detalles estructurales. Usan diferentes tipos de líneas como gruesas, medias y finas para definir contornos, cortes y dimensiones.

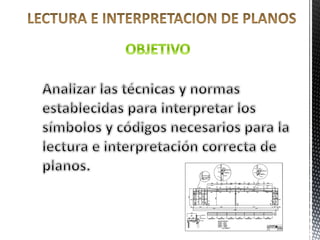

1. LECTURA E INTERPRETACIÓN DEL PLANO
ARQUITECTÓNICO
Abancay 29 de marzo del 2023
Construcción de edificaciones
Alumno: Valderrama Huillca Abraham

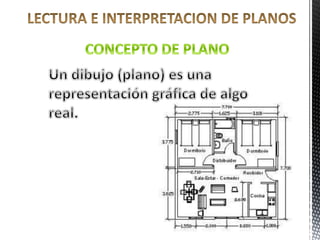

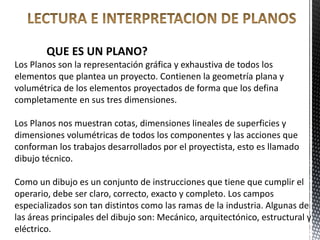

3. QUE ES UN PLANO?
Los Planos son la representación gráfica y exhaustiva de todos los
elementos que plantea un proyecto. Contienen la geometría plana y
volumétrica de los elementos proyectados de forma que los defina
completamente en sus tres dimensiones.
Los Planos nos muestran cotas, dimensiones lineales de superficies y
dimensiones volumétricas de todos los componentes y las acciones que
conforman los trabajos desarrollados por el proyectista, esto es llamado
dibujo técnico.

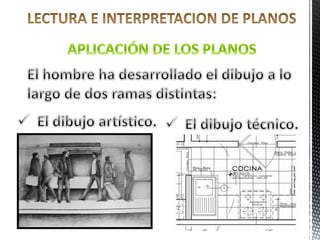

Como un dibujo es un conjunto de instrucciones que tiene que cumplir el
operario, debe ser claro, correcto, exacto y completo. Los campos
especializados son tan distintos como las ramas de la industria. Algunas de
las áreas principales del dibujo son: Mecánico, arquitectónico, estructural y
eléctrico.

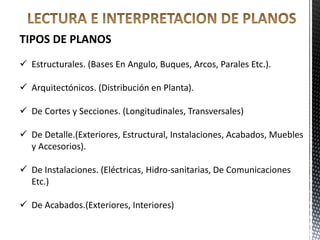

6. TIPOS DE PLANOS
 Estructurales. (Bases En Angulo, Buques, Arcos, Parales Etc.).
 Arquitectónicos. (Distribución en Planta).
 De Cortes y Secciones. (Longitudinales, Transversales)
 De Detalle.(Exteriores, Estructural, Instalaciones, Acabados, Muebles
y Accesorios).
 De Instalaciones. (Eléctricas, Hidro-sanitarias, De Comunicaciones
Etc.)
 De Acabados.(Exteriores, Interiores)

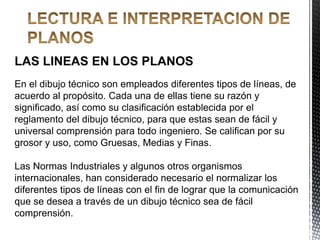

7. LAS LINEAS EN LOS PLANOS
En el dibujo técnico son empleados diferentes tipos de líneas, de
acuerdo al propósito. Cada una de ellas tiene su razón y
significado, así como su clasificación establecida por el
reglamento del dibujo técnico, para que estas sean de fácil y
universal comprensión para todo ingeniero. Se califican por su
grosor y uso, como Gruesas, Medias y Finas.
Las Normas Industriales y algunos otros organismos
internacionales, han considerado necesario el normalizar los
diferentes tipos de líneas con el fin de lograr que la comunicación
que se desea a través de un dibujo técnico sea de fácil
comprensión.

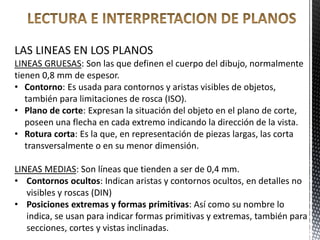

8. LAS LINEAS EN LOS PLANOS
LINEAS GRUESAS: Son las que definen el cuerpo del dibujo, normalmente
tienen 0,8 mm de espesor.
• Contorno: Es usada para contornos y aristas visibles de objetos,
también para limitaciones de rosca (ISO).
• Plano de corte: Expresan la situación del objeto en el plano de corte,
poseen una flecha en cada extremo indicando la dirección de la vista.
• Rotura corta: Es la que, en representación de piezas largas, las corta
transversalmente o en su menor dimensión.
LINEAS MEDIAS: Son líneas que tienden a ser de 0,4 mm.
• Contornos ocultos: Indican aristas y contornos ocultos, en detalles no
visibles y roscas (DIN)
• Posiciones extremas y formas primitivas: Así como su nombre lo
indica, se usan para indicar formas primitivas y extremas, también para
secciones, cortes y vistas inclinadas.

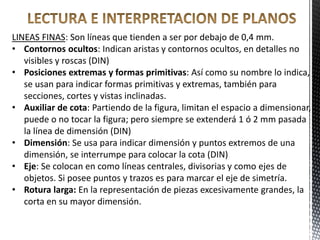

9. LINEAS FINAS: Son líneas que tienden a ser por debajo de 0,4 mm.
• Contornos ocultos: Indican aristas y contornos ocultos, en detalles no
visibles y roscas (DIN)
• Posiciones extremas y formas primitivas: Así como su nombre lo indica,
se usan para indicar formas primitivas y extremas, también para
secciones, cortes y vistas inclinadas.
• Auxiliar de cota: Partiendo de la figura, limitan el espacio a dimensionar,
puede o no tocar la figura; pero siempre se extenderá 1 ó 2 mm pasada
la línea de dimensión (DIN)
• Dimensión: Se usa para indicar dimensión y puntos extremos de una
dimensión, se interrumpe para colocar la cota (DIN)
• Eje: Se colocan en como líneas centrales, divisorias y como ejes de
objetos. Si posee puntos y trazos es para marcar el eje de simetría.
• Rotura larga: En la representación de piezas excesivamente grandes, la
corta en su mayor dimensión.

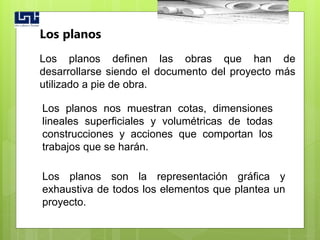

10. Los planos definen las obras que han de
desarrollarse siendo el documento del proyecto más
utilizado a pie de obra.
Los planos
Los planos son la representación gráfica y
exhaustiva de todos los elementos que plantea un
proyecto.
Los planos nos muestran cotas, dimensiones
lineales superficiales y volumétricas de todas
construcciones y acciones que comportan los
trabajos que se harán.

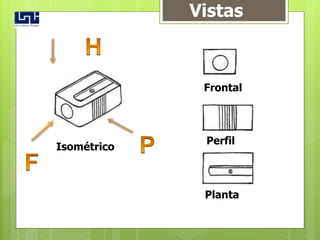

11. Vistas
Isométrico
Frontal
Perfil
Planta

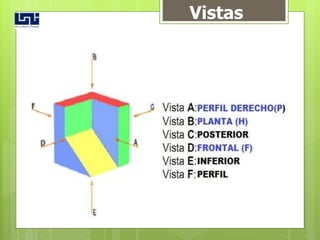

12. Vistas

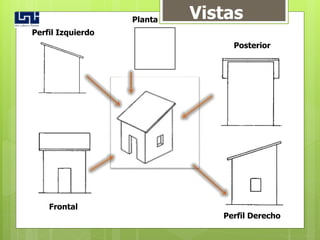

13. Perfil Izquierdo
Frontal
Planta
Posterior
Perfil Derecho
Vistas

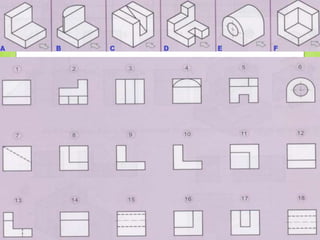

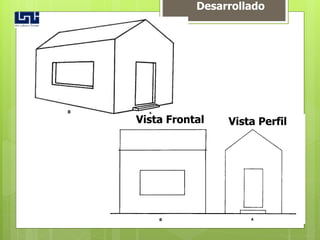

15. Desarrollado
Vista Frontal Vista Perfil

16. Corte Longitudinal
Resulta

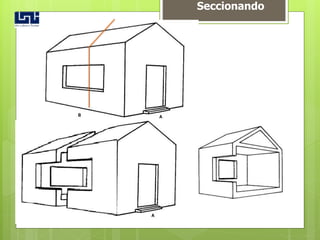

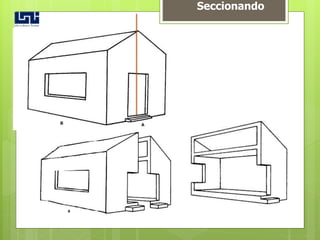

17. Seccionando

18. Seccionando

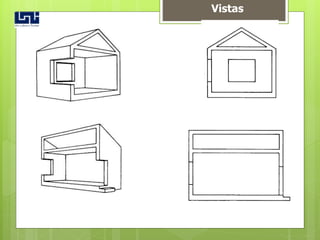

19. Vistas

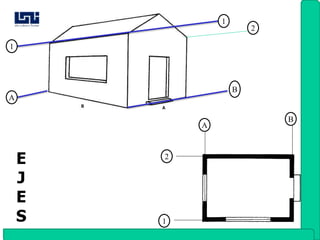

20. Ejes
1
1
2
A
B
1
2
B
A
E
J
E
S

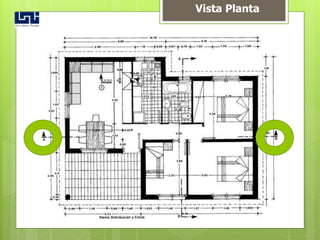

21. Vista Planta

22. Sección

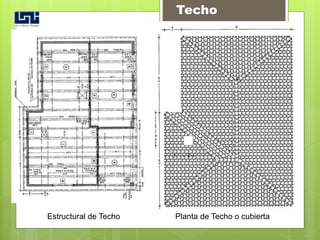

23. Estructural de Techo Planta de Techo o cubierta
Techo

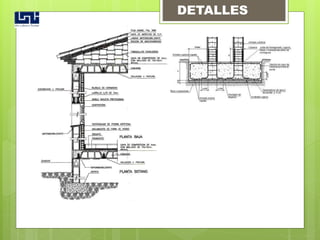

24. DETALLES

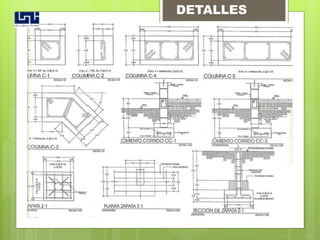

25. DETALLES

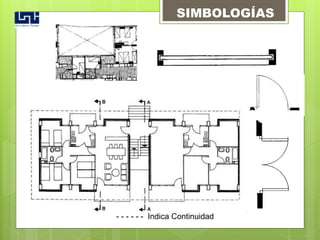

26. - - - - - - Indica Continuidad
SIMBOLOGÍAS
