Este documento describe los elementos básicos de un plano de construcción, incluyendo el formato, margen, viñeta, formas de representación, clasificación y designación de líneas, escalas técnicas, identificación de acotados, planos de visión y simbología del dibujo arquitectónico. Explica conceptos como planta, elevación, corte, escala, acotado y líneas de referencia, cota y cabeza de cota para dimensionar elementos en un plano de manera precisa.

1. 1. CARACTERISTICAS BASICAS DE UN PLANO
1.1 Plano
Uno de los elementos más importantes en construcción son los Planos. Con
ellos nos guiamos para la materialización de cualquier obra. Deben tener un
orden secuencial en relación como se desarrolla la construcción y deben
existir para cada etapa de la misma.
Definimos Plano, a toda representación gráfica de elementos en construcción,
como por ej., plantas, elevaciones, cortes, detalles, etc, que siguen ciertas
normas establecidas para su dibujo y posterior interpretación.
1.2 Formato
Es el tamaño de la hoja o papel de trabajo, en el que se representa un
elemento de construcción, definido por su ancho y su alto.
Las medidas más comunes para dibujo parten, en el sistema americano, del
tamaño conocido como carta, formando múltiplos de éste. En el sistema
europeo, se parte del metro cuadrado, con múltiplos y submúltiplos del mismo.
A continuación se muestran los tamaños más usuales.
Serie A Medidas en mm
A0 841 x 1.189
A1 594 x 841
A2 420 x 594
A3 297 x 420
A4 210 x 297
A5 148 x 210
1.3 Margen
Es el espacio que demarca el formato como campo libre o útil para trabajo.

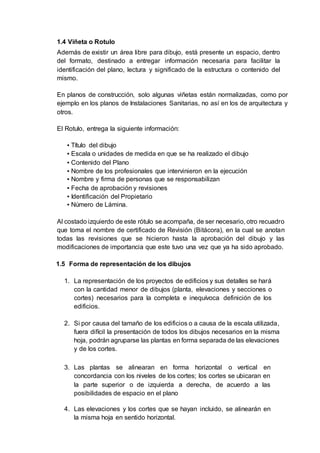

2. 1.4 Viñeta o Rotulo
Además de existir un área libre para dibujo, está presente un espacio, dentro
del formato, destinado a entregar información necesaria para facilitar la
identificación del plano, lectura y significado de la estructura o contenido del
mismo.
En planos de construcción, solo algunas viñetas están normalizadas, como por
ejemplo en los planos de Instalaciones Sanitarias, no así en los de arquitectura y
otros.
El Rotulo, entrega la siguiente información:
▪ Título del dibujo
▪ Escala o unidades de medida en que se ha realizado el dibujo
▪ Contenido del Plano
▪ Nombre de los profesionales que intervinieron en la ejecución
▪ Nombre y firma de personas que se responsabilizan
▪ Fecha de aprobación y revisiones
▪ Identificación del Propietario
▪ Número de Lámina.
Al costado izquierdo de este rótulo se acompaña, de ser necesario, otro recuadro
que toma el nombre de certificado de Revisión (Bitácora), en la cual se anotan
todas las revisiones que se hicieron hasta la aprobación del dibujo y las
modificaciones de importancia que este tuvo una vez que ya ha sido aprobado.
1.5 Forma de representación de los dibujos
1. La representación de los proyectos de edificios y sus detalles se hará
con la cantidad menor de dibujos (planta, elevaciones y secciones o
cortes) necesarios para la completa e inequívoca definición de los
edificios.
2. Si por causa del tamaño de los edificios o a causa de la escala utilizada,
fuera difícil la presentación de todos los dibujos necesarios en la misma
hoja, podrán agruparse las plantas en forma separada de las elevaciones
y de los cortes.
3. Las plantas se alinearan en forma horizontal o vertical en
concordancia con los niveles de los cortes; los cortes se ubicaran en
la parte superior o de izquierda a derecha, de acuerdo a las
posibilidades de espacio en el plano
4. Las elevaciones y los cortes que se hayan incluido, se alinearán en
la misma hoja en sentido horizontal.

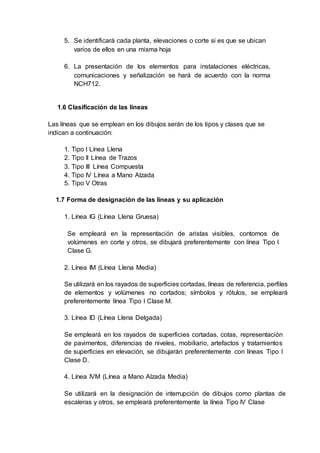

3. 5. Se identificará cada planta, elevaciones o corte si es que se ubican
varios de ellos en una misma hoja
6. La presentación de los elementos para instalaciones eléctricas,
comunicaciones y señalización se hará de acuerdo con la norma
NCH712.
1.6 Clasificación de las líneas
Las líneas que se emplean en los dibujos serán de los tipos y clases que se
indican a continuación:
1. Tipo I Línea Llena
2. Tipo II Línea de Trazos
3. Tipo III Línea Compuesta
4. Tipo IV Línea a Mano Alzada
5. Tipo V Otras
1.7 Forma de designación de las líneas y su aplicación
1. Línea IG (Línea Llena Gruesa)
Se empleará en la representación de aristas visibles, contornos de
volúmenes en corte y otros, se dibujará preferentemente con línea Tipo I
Clase G.
2. Línea IM (Línea Llena Media)
Se utilizará en los rayados de superficies cortadas, líneas de referencia, perfiles
de elementos y volúmenes no cortados; símbolos y rótulos, se empleará
preferentemente línea Tipo I Clase M.
3. Línea ID (Línea Llena Delgada)
Se empleará en los rayados de superficies cortadas, cotas, representación
de pavimentos, diferencias de niveles, mobiliario, artefactos y tratamientos
de superficies en elevación, se dibujarán preferentemente con líneas Tipo I
Clase D.
4. Línea IVM (Línea a Mano Alzada Media)
Se utilizará en la designación de interrupción de dibujos como plantas de
escaleras y otros, se empleará preferentemente la línea Tipo IV Clase

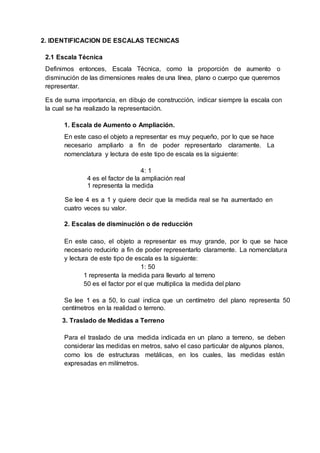

4. 2. IDENTIFICACION DE ESCALAS TECNICAS

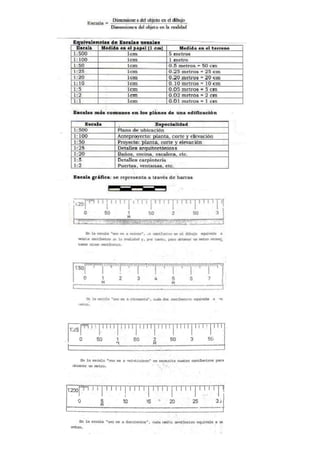

2.1 Escala Técnica
Definimos entonces, Escala Técnica, como la proporción de aumento o
disminución de las dimensiones reales de una línea, plano o cuerpo que queremos
representar.
Es de suma importancia, en dibujo de construcción, indicar siempre la escala con
la cual se ha realizado la representación.
1. Escala de Aumento o Ampliación.
En este caso el objeto a representar es muy pequeño, por lo que se hace
necesario ampliarlo a fin de poder representarlo claramente. La
nomenclatura y lectura de este tipo de escala es la siguiente:
4: 1
4 es el factor de la ampliación real
1 representa la medida
Se lee 4 es a 1 y quiere decir que la medida real se ha aumentado en
cuatro veces su valor.
2. Escalas de disminución o de reducción
En este caso, el objeto a representar es muy grande, por lo que se hace
necesario reducirlo a fin de poder representarlo claramente. La nomenclatura
y lectura de este tipo de escala es la siguiente:
1: 50
1 representa la medida para llevarlo al terreno
50 es el factor por el que multiplica la medida del plano
Se lee 1 es a 50, lo cual indica que un centímetro del plano representa 50
centímetros en la realidad o terreno.
3. Traslado de Medidas a Terreno
Para el traslado de una medida indicada en un plano a terreno, se deben
considerar las medidas en metros, salvo el caso particular de algunos planos,
como los de estructuras metálicas, en los cuales, las medidas están
expresadas en milímetros.

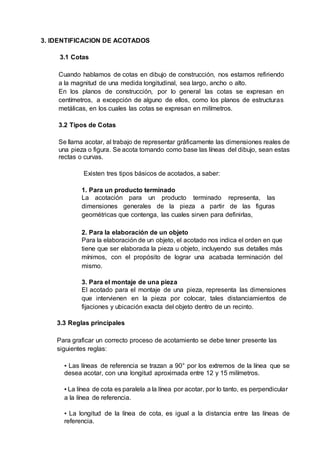

6. 3. IDENTIFICACION DE ACOTADOS
3.1 Cotas
Cuando hablamos de cotas en dibujo de construcción, nos estamos refiriendo
a la magnitud de una medida longitudinal, sea largo, ancho o alto.
En los planos de construcción, por lo general las cotas se expresan en
centímetros, a excepción de alguno de ellos, como los planos de estructuras
metálicas, en los cuales las cotas se expresan en milímetros.
3.2 Tipos de Cotas
Se llama acotar, al trabajo de representar gráficamente las dimensiones reales de
una pieza o figura. Se acota tomando como base las líneas del dibujo, sean estas
rectas o curvas.
Existen tres tipos básicos de acotados, a saber:
1. Para un producto terminado
La acotación para un producto terminado representa, las
dimensiones generales de la pieza a partir de las figuras
geométricas que contenga, las cuales sirven para definirlas,
2. Para la elaboración de un objeto
Para la elaboración de un objeto, el acotado nos indica el orden en que
tiene que ser elaborada la pieza u objeto, incluyendo sus detalles más
mínimos, con el propósito de lograr una acabada terminación del
mismo.
3. Para el montaje de una pieza
El acotado para el montaje de una pieza, representa las dimensiones
que intervienen en la pieza por colocar, tales distanciamientos de
fijaciones y ubicación exacta del objeto dentro de un recinto.
3.3 Reglas principales
Para graficar un correcto proceso de acotamiento se debe tener presente las
siguientes reglas:
▪ Las líneas de referencia se trazan a 90° por los extremos de la línea que se
desea acotar, con una longitud aproximada entre 12 y 15 milímetros.
▪ La línea de cota es paralela a la línea por acotar, por lo tanto, es perpendicular
a la línea de referencia.
▪ La longitud de la línea de cota, es igual a la distancia entre las líneas de
referencia.

7. ▪ La separación de la línea de cota de aquella por acotar debe estar entre 9 y
12 milímetros.
▪ En los extremos de la línea de cota, se trazan flechas cuyo vértice coincide
exactamente con la unión de dicha línea con las de referencia. Aunque en dibujo
de construcción se utilizan otras formas, como por ejemplo líneas oblicuas que
limitan la longitud de la línea de cota a ambos extremos.
▪ La cota propiamente tal, es el número que indica la longitud de la línea y es
recomendable que esta vaya centrada. Debe tener una altura entre 3 y 5 mm,
separada 1 a 2 mm de la línea de cota.
3.4 Colocación de las Cotas
Al acotar, se debe tratar de ubicar la cota en el lugar más fácil de leer, lo que
implica que las cotas deben colocarse donde sean inconfundibles. Para lograrlo,
sobre todo cuando existen varias cotas, se evita que se corten o crucen las líneas
de referencia (se acepta que se intercepten sólo cuando no existe forma de
evitarlo), no deben interceptarse dos o más líneas de cotas.
Las cotas se representan con un sentido de dentro hacia fuera y de la menor
a la mayor. Las cotas en sentido vertical se deben ubicar de manera que se
puedan leer de derecha a izquierda.
Para acotar arcos de circunferencias, la línea de cota es un radio. En algunas
ocasiones cuando el radio es muy grande se utiliza una línea quebrada. En
general, en todos los casos antes de la cota se debe indicar que se trata de un
radio R.
3.5 Nomenclatura Utilizada
▪ Línea de Referencia: Es aquella que establece los límites de una cota
▪ Línea de Cota: Es aquella que establece la magnitud que se va a acotar,
siendo ella generalmente paralela a la arista del contorno más próximo.
▪ Cabeza de Cota: Es aquella que establece mediante un símbolo el límite de la
cota.
▪ Cota: Toma este nombre la cifra o número y que está dada en cualquier unidad
de medida.

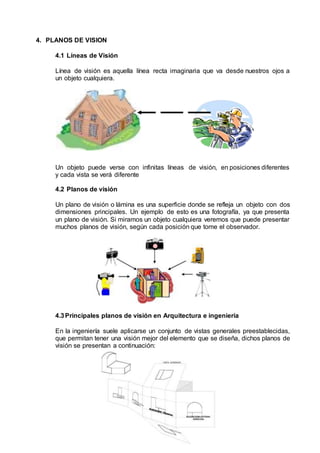

8. 4. PLANOS DE VISION
4.1 Líneas de Visión
Línea de visión es aquella línea recta imaginaria que va desde nuestros ojos a
un objeto cualquiera.
Un objeto puede verse con infinitas líneas de visión, en posiciones diferentes
y cada vista se verá diferente
4.2 Planos de visión
Un plano de visión o lámina es una superficie donde se refleja un objeto con dos
dimensiones principales. Un ejemplo de esto es una fotografía, ya que presenta
un plano de visión. Si miramos un objeto cualquiera veremos que puede presentar
muchos planos de visión, según cada posición que tome el observador.
4.3Principales planos de visión en Arquitectura e ingeniería
En la ingeniería suele aplicarse un conjunto de vistas generales preestablecidas,
que permitan tener una visión mejor del elemento que se diseña, dichos planos de
visión se presentan a continuación:

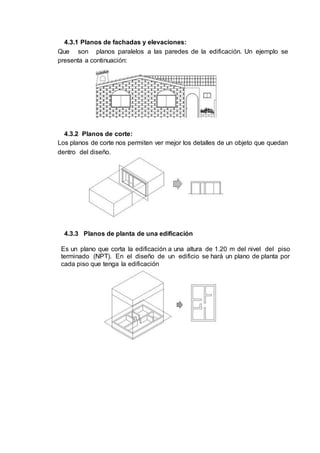

9. 4.3.1 Planos de fachadas y elevaciones:
Que son planos paralelos a las paredes de la edificación. Un ejemplo se
presenta a continuación:
4.3.2 Planos de corte:
Los planos de corte nos permiten ver mejor los detalles de un objeto que quedan
dentro del diseño.
4.3.3 Planos de planta de una edificación
Es un plano que corta la edificación a una altura de 1.20 m del nivel del piso
terminado (NPT). En el diseño de un edificio se hará un plano de planta por
cada piso que tenga la edificación

10. 10

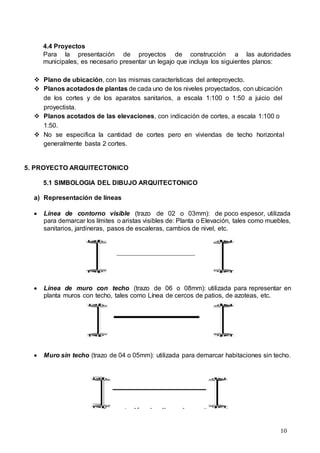

4.4 Proyectos
Para la presentación de proyectos de construcción a las autoridades
municipales, es necesario presentar un legajo que incluya los siguientes planos:
 Plano de ubicación, con las mismas características del anteproyecto.
 Planos acotadosde plantas de cada uno de los niveles proyectados, con ubicación
de los cortes y de los aparatos sanitarios, a escala 1:100 o 1:50 a juicio del
proyectista.
 Planos acotados de las elevaciones, con indicación de cortes, a escala 1:100 o
1:50.
 No se especifica la cantidad de cortes pero en viviendas de techo horizontal
generalmente basta 2 cortes.
5. PROYECTO ARQUITECTONICO
5.1 SIMBOLOGIA DEL DIBUJO ARQUITECTONICO

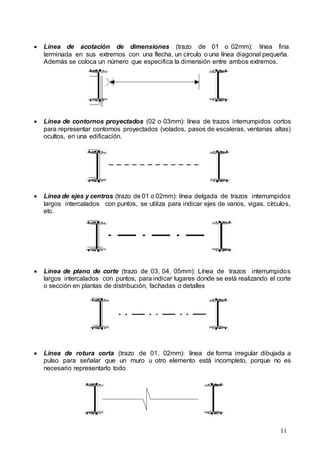

a) Representación de líneas
 Línea de contorno visible (trazo de 02 o 03mm): de poco espesor, utilizada
para demarcar los límites o aristas visibles de: Planta o Elevación, tales como muebles,
sanitarios, jardineras, pasos de escaleras, cambios de nivel, etc.
 Línea de muro con techo (trazo de 06 o 08mm): utilizada para representar en
planta muros con techo, tales como Línea de cercos de patios, de azoteas, etc.
 Muro sin techo (trazo de 04 o 05mm): utilizada para demarcar habitaciones sin techo.

11. 11
 Línea de acotación de dimensiones (trazo de 01 o 02mm): línea fina
terminada en sus extremos con una flecha, un círculo o una línea diagonal pequeña.
Además se coloca un número que especifica la dimensión entre ambos extremos.
 Línea de contornos proyectados (02 o 03mm): línea de trazos interrumpidos cortos
para representar contornos proyectados (volados, pasos de escaleras, ventanas altas)
ocultos, en una edificación.
 Línea de ejes y centros (trazo de 01 o 02mm): línea delgada de trazos interrumpidos
largos intercalados con puntos, se utiliza para indicar ejes de vanos, vigas, círculos,
etc.
 Línea de plano de corte (trazo de 03, 04, 05mm): Línea de trazos interrumpidos
largos intercalados con puntos, para indicar lugares donde se está realizando el corte
o sección en plantas de distribución, fachadas o detalles
 Línea de rotura corta (trazo de 01, 02mm): línea de forma irregular dibujada a
pulso para señalar que un muro u otro elemento está incompleto, porque no es
necesario representarlo todo

12. 12

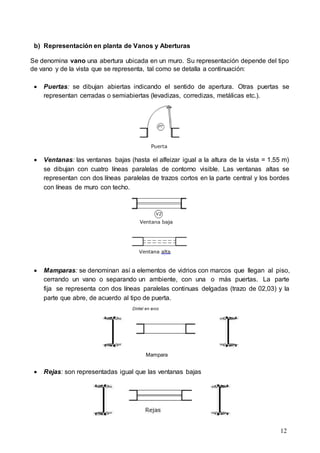

b) Representación en planta de Vanos y Aberturas
Se denomina vano una abertura ubicada en un muro. Su representación depende del tipo
de vano y de la vista que se representa, tal como se detalla a continuación:
 Puertas: se dibujan abiertas indicando el sentido de apertura. Otras puertas se
representan cerradas o semiabiertas (levadizas, corredizas, metálicas etc.).
 Ventanas: las ventanas bajas (hasta el alfeizar igual a la altura de la vista = 1.55 m)
se dibujan con cuatro líneas paralelas de contorno visible. Las ventanas altas se
representan con dos líneas paralelas de trazos cortos en la parte central y los bordes
con líneas de muro con techo.
 Mamparas: se denominan así a elementos de vidrios con marcos que llegan al piso,
cerrando un vano o separando un ambiente, con una o más puertas. La parte
fija se representa con dos líneas paralelas continuas delgadas (trazo de 02,03) y la
parte que abre, de acuerdo al tipo de puerta.
Mampara
 Rejas: son representadas igual que las ventanas bajas

13. 13

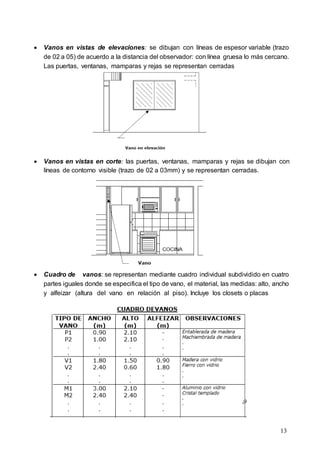

 Vanos en vistas de elevaciones: se dibujan con líneas de espesor variable (trazo
de 02 a 05) de acuerdo a la distancia del observador: con línea gruesa lo más cercano.
Las puertas, ventanas, mamparas y rejas se representan cerradas
 Vanos en vistas en corte: las puertas, ventanas, mamparas y rejas se dibujan con
líneas de contorno visible (trazo de 02 a 03mm) y se representan cerradas.
 Cuadro de vanos: se representan mediante cuadro individual subdividido en cuatro
partes iguales donde se especifica el tipo de vano, el material, las medidas: alto, ancho
y alfeizar (altura del vano en relación al piso). Incluye los closets o placas

14. 14

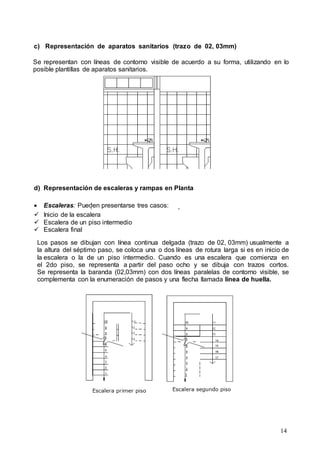

c) Representación de aparatos sanitarios (trazo de 02, 03mm)
Se representan con líneas de contorno visible de acuerdo a su forma, utilizando en lo
posible plantillas de aparatos sanitarios.
d) Representación de escaleras y rampas en Planta
 Escaleras: Pueden presentarse tres casos:
 Inicio de la escalera
 Escalera de un piso intermedio
 Escalera final
Los pasos se dibujan con línea continua delgada (trazo de 02, 03mm) usualmente a
la altura del séptimo paso, se coloca una o dos líneas de rotura larga si es en inicio de
la escalera o la de un piso intermedio. Cuando es una escalera que comienza en
el 2do piso, se representa a partir del paso ocho y se dibuja con trazos cortos.
Se representa la baranda (02,03mm) con dos líneas paralelas de contorno visible, se
complementa con la enumeración de pasos y una flecha llamada línea de huella.

15. 15

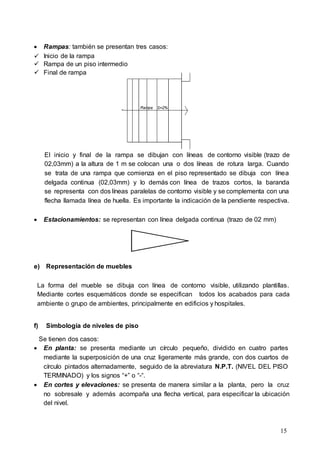

 Rampas: también se presentan tres casos:
 Inicio de la rampa
 Rampa de un piso intermedio
 Final de rampa
El inicio y final de la rampa se dibujan con líneas de contorno visible (trazo de
02,03mm) a la altura de 1 m se colocan una o dos líneas de rotura larga. Cuando
se trata de una rampa que comienza en el piso representado se dibuja con línea
delgada continua (02,03mm) y lo demás con línea de trazos cortos, la baranda
se representa con dos líneas paralelas de contorno visible y se complementa con una
flecha llamada línea de huella. Es importante la indicación de la pendiente respectiva.
 Estacionamientos: se representan con línea delgada continua (trazo de 02 mm)
e) Representación de muebles
La forma del mueble se dibuja con línea de contorno visible, utilizando plantillas.
Mediante cortes esquemáticos donde se especifican todos los acabados para cada
ambiente o grupo de ambientes, principalmente en edificios y hospitales.
f) Simbología de niveles de piso
Se tienen dos casos:
 En planta: se presenta mediante un círculo pequeño, dividido en cuatro partes
mediante la superposición de una cruz ligeramente más grande, con dos cuartos de
círculo pintados alternadamente, seguido de la abreviatura N.P.T. (NIVEL DEL PISO
TERMINADO) y los signos “+” o “-“.
 En cortes y elevaciones: se presenta de manera similar a la planta, pero la cruz
no sobresale y además acompaña una flecha vertical, para especificar la ubicación
del nivel.

16. 16

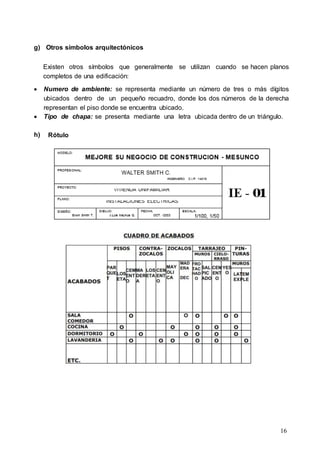

g) Otros símbolos arquitectónicos
Existen otros símbolos que generalmente se utilizan cuando se hacen planos
completos de una edificación:
 Numero de ambiente: se representa mediante un número de tres o más dígitos
ubicados dentro de un pequeño recuadro, donde los dos números de la derecha
representan el piso donde se encuentra ubicado.
 Tipo de chapa: se presenta mediante una letra ubicada dentro de un triángulo.
h) Rótulo

17. 17

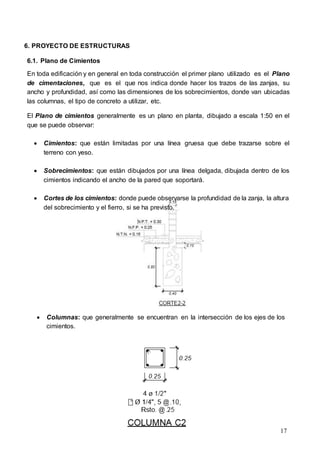

6. PROYECTO DE ESTRUCTURAS
6.1. Plano de Cimientos
En toda edificación y en general en toda construcción el primer plano utilizado es el Plano
de cimentaciones, que es el que nos indica donde hacer los trazos de las zanjas, su
ancho y profundidad, así como las dimensiones de los sobrecimientos, donde van ubicadas
las columnas, el tipo de concreto a utilizar, etc.
El Plano de cimientos generalmente es un plano en planta, dibujado a escala 1:50 en el
que se puede observar:
 Cimientos: que están limitadas por una línea gruesa que debe trazarse sobre el
terreno con yeso.
 Sobrecimientos: que están dibujados por una línea delgada, dibujada dentro de los
cimientos indicando el ancho de la pared que soportará.
 Cortes de los cimientos: donde puede observarse la profundidad de la zanja, la altura
del sobrecimiento y el fierro, si se ha previsto.
 Columnas: que generalmente se encuentran en la intersección de los ejes de los
cimientos.

18. 18

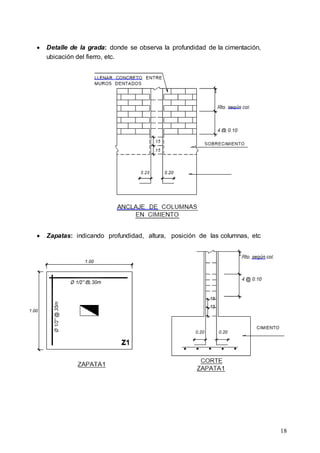

 Detalle de la grada: donde se observa la profundidad de la cimentación,
ubicación del fierro, etc.
 Zapatas: indicando profundidad, altura, posición de las columnas, etc

19. 19

20. 20

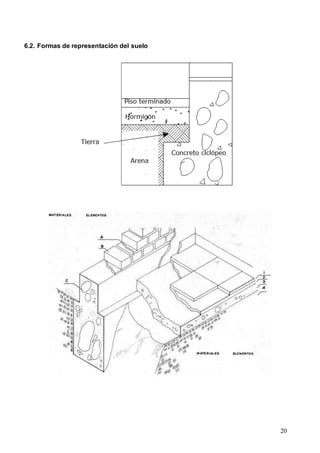

6.2. Formas de representación del suelo

21. 30

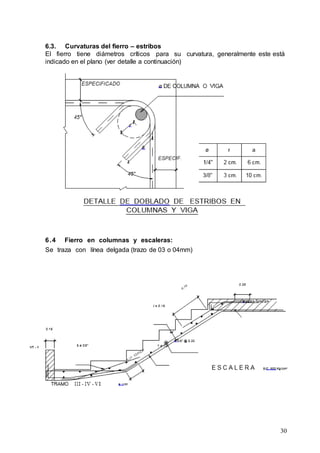

6.3. Curvaturas del fierro – estribos
El fierro tiene diámetros críticos para su curvatura, generalmente este está
indicado en el plano (ver detalle a continuación)
6.4 Fierro en columnas y escaleras:
Se traza con línea delgada (trazo de 03 o 04mm)

22. 31
7. PROYECTOS DE INSTALACIONES SANITARIAS
Las instalaciones sanitarias en cualquier edificación requieren de cuidado y del análisis
detallado y minucioso para que garantice que el funcionamiento del sistema sea óptimo
y que pueda ser abastecido con suficiente cantidad de agua a presión.
7.1. Algunas definiciones sobre proyectos sanitarios
 Agua potable: es el agua que ha sido tratada por métodos naturales, mecánicos
y químicos, de manera que esté apta para el consumo humano, según las normas
que al respecto dispone el Ministerio de Salud y la Organización Panamericana de la
Salud.
 Aguas servidas: es el agua que ha sido usada para cualquier actividad humana o
industrial y por tanto tiene índices de contaminación por encima de los valores
permitidos para la vida.
 Sistema de agua potable: es aquel sistema que distribuye el agua potable en una
población. Para tal fin hace uso de una serie de estructuras como la captación,
desarenadores, dosificadores, floculantes y filtros y las redes de distribución de agua
que constan de reservorios, tuberías de distribución y sistemas contra incendios.
 Tubería matriz: son las tuberías que conforman la red de abastecimiento de
agua potable. Estas tuberías pueden tener diámetros desde 1” hasta más de 20”,
dependiendo del caudal que es necesario conducir.
 Sistema de alcantarillado: es aquél que sirve para recolectar y evacuar
las aguas negras o aguas servidas desde cualquier lugar (viviendas, industrias,
etc.) hasta las plantas de tratamiento de aguas servidas y luego ser vertidas a lechos
naturales como ríos o mares.
 Tubería de conexión domiciliaria: conecta la tubería matriz con el medidor de la
edificación o con el dispositivo regulad del consumo. A partir del medidor o del
dispositivo regulador del consumo, cualquier instalación le corresponde al usuario de
la misma. Se dibuja con una línea recta (trazo de 02mm)

23. 58

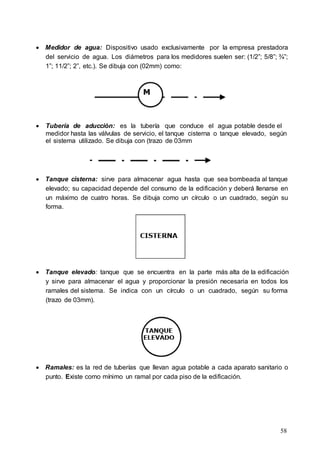

 Medidor de agua: Dispositivo usado exclusivamente por la empresa prestadora
del servicio de agua. Los diámetros para los medidores suelen ser: (1/2”; 5/8”; ¾”;
1”; 11/2”; 2”, etc.). Se dibuja con (02mm) como:
 Tubería de aducción: es la tubería que conduce el agua potable desde el
medidor hasta las válvulas de servicio, el tanque cisterna o tanque elevado, según
el sistema utilizado. Se dibuja con (trazo de 03mm
 Tanque cisterna: sirve para almacenar agua hasta que sea bombeada al tanque
elevado; su capacidad depende del consumo de la edificación y deberá llenarse en
un máximo de cuatro horas. Se dibuja como un círculo o un cuadrado, según su
forma.
 Tanque elevado: tanque que se encuentra en la parte más alta de la edificación
y sirve para almacenar el agua y proporcionar la presión necesaria en todos los
ramales del sistema. Se indica con un círculo o un cuadrado, según su forma
(trazo de 03mm).
 Ramales: es la red de tuberías que llevan agua potable a cada aparato sanitario o
punto. Existe como mínimo un ramal por cada piso de la edificación.

24. 59

25. 60

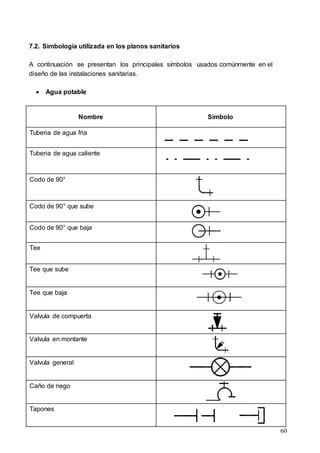

7.2. Simbología utilizada en los planos sanitarios
A continuación se presentan los principales símbolos usados comúnmente en el
diseño de las instalaciones sanitarias.
 Agua potable
Nombre Símbolo
Tuberia de agua fria
Tuberia de agua caliente
Codo de 90°
Codo de 90° que sube
Codo de 90° que baja
Tee
Tee que sube
Tee que baja
Valvula de compuerta
Valvula en montante
Valvula general
Caño de riego
Tapones

26. 61

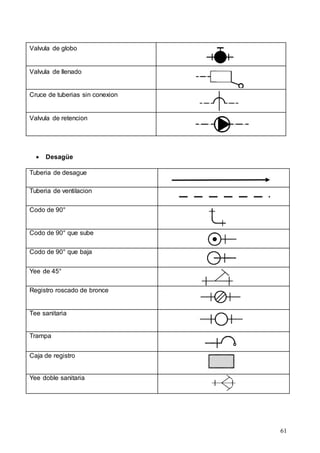

Valvula de globo
Valvula de llenado
Cruce de tuberias sin conexion
Valvula de retencion
 Desagüe
Tuberia de desague
Tuberia de ventilacion
Codo de 90°
Codo de 90° que sube
Codo de 90° que baja
Yee de 45°
Registro roscado de bronce
Tee sanitaria
Trampa
Caja de registro
Yee doble sanitaria

27. 62

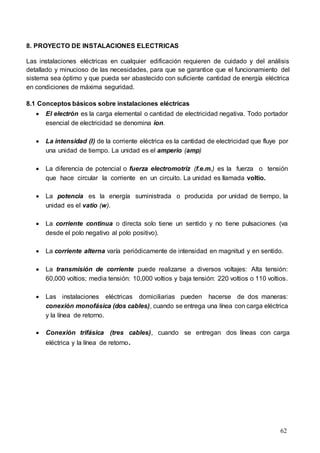

8. PROYECTO DE INSTALACIONES ELECTRICAS
Las instalaciones eléctricas en cualquier edificación requieren de cuidado y del análisis
detallado y minucioso de las necesidades, para que se garantice que el funcionamiento del
sistema sea óptimo y que pueda ser abastecido con suficiente cantidad de energía eléctrica
en condiciones de máxima seguridad.
8.1 Conceptos básicos sobre instalaciones eléctricas
 El electrón es la carga elemental o cantidad de electricidad negativa. Todo portador
esencial de electricidad se denomina ion.
 La intensidad (I) de la corriente eléctrica es la cantidad de electricidad que fluye por
una unidad de tiempo. La unidad es el amperio (amp)
 La diferencia de potencial o fuerza electromotriz (f.e.m.) es la fuerza o tensión
que hace circular la corriente en un circuito. La unidad es llamada voltio.
 La potencia es la energía suministrada o producida por unidad de tiempo, la
unidad es el vatio (w).
 La corriente continua o directa solo tiene un sentido y no tiene pulsaciones (va
desde el polo negativo al polo positivo).
 La corriente alterna varía periódicamente de intensidad en magnitud y en sentido.
 La transmisión de corriente puede realizarse a diversos voltajes: Alta tensión:
60,000 voltios; media tensión: 10,000 voltios y baja tensión: 220 voltios o 110 voltios.
 Las instalaciones eléctricas domiciliarias pueden hacerse de dos maneras:
conexión monofásica (dos cables), cuando se entrega una línea con carga eléctrica
y la línea de retorno.
 Conexión trifásica (tres cables), cuando se entregan dos líneas con carga
eléctrica y la línea de retorno.

28. 63

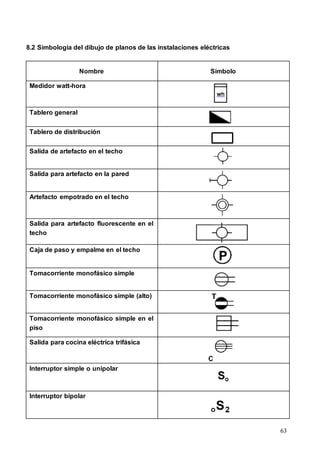

8.2 Simbología del dibujo de planos de las instalaciones eléctricas
Nombre Símbolo
Medidor watt-hora
Tablero general
Tablero de distribución
Salida de artefacto en el techo
Salida para artefacto en la pared
Artefacto empotrado en el techo
Salida para artefacto fluorescente en el
techo
Caja de paso y empalme en el techo
Tomacorriente monofásico simple
Tomacorriente monofásico simple (alto)
Tomacorriente monofásico simple en el
piso
Salida para cocina eléctrica trifásica
Interruptor simple o unipolar
Interruptor bipolar

29. 64

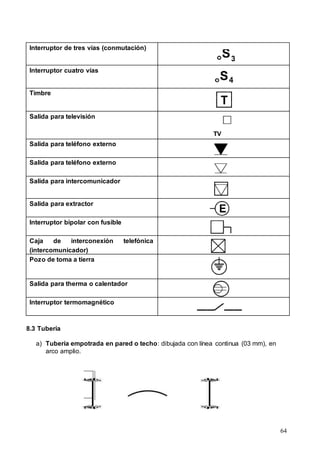

Interruptor de tres vías (conmutación)
Interruptor cuatro vías
Timbre
Salida para televisión
Salida para teléfono externo
Salida para teléfono externo
Salida para intercomunicador
Salida para extractor
Interruptor bipolar con fusible
Caja de interconexión telefónica
(intercomunicador)
Pozo de toma a tierra
Salida para therma o calentador
Interruptor termomagnético
8.3 Tubería
a) Tubería empotrada en pared o techo: dibujada con línea continua (03 mm), en
arco amplio.

30. 65

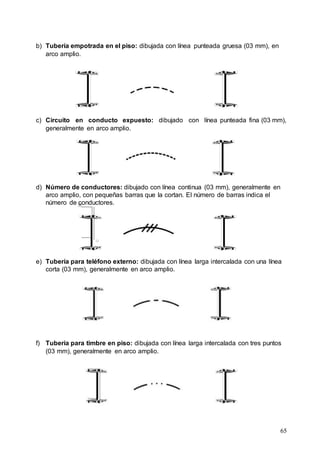

b) Tubería empotrada en el piso: dibujada con línea punteada gruesa (03 mm), en
arco amplio.
c) Circuito en conducto expuesto: dibujado con línea punteada fina (03 mm),
generalmente en arco amplio.
d) Número de conductores: dibujado con línea continua (03 mm), generalmente en
arco amplio, con pequeñas barras que la cortan. El número de barras indica el
número de conductores.
e) Tubería para teléfono externo: dibujada con línea larga intercalada con una línea
corta (03 mm), generalmente en arco amplio.
f) Tubería para timbre en piso: dibujada con línea larga intercalada con tres puntos
(03 mm), generalmente en arco amplio.
