1. INSTALACIÓN Y CONFIGURACIÓN DEL
SERVIDOR DHCP EN EL SISTEMA
OPERATIVO WINDOWS SERVER 2008
18-11-2013
GESTIÓN DE REDES DE DATOS
Autores: DIEGO LEON GIL BARRIENTOS
YINA PAOLA GARZON BEDOYA
YIMY FERNANDO PEREZ MEDINA

2. SERVICIO NACIONAL DE APRENDIZAJE
GESTIÓN DE REDES DE DATOS
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP EN EL SISTEMA
OPERATIVO WINDOWS SERVER 2008
18-11-2013

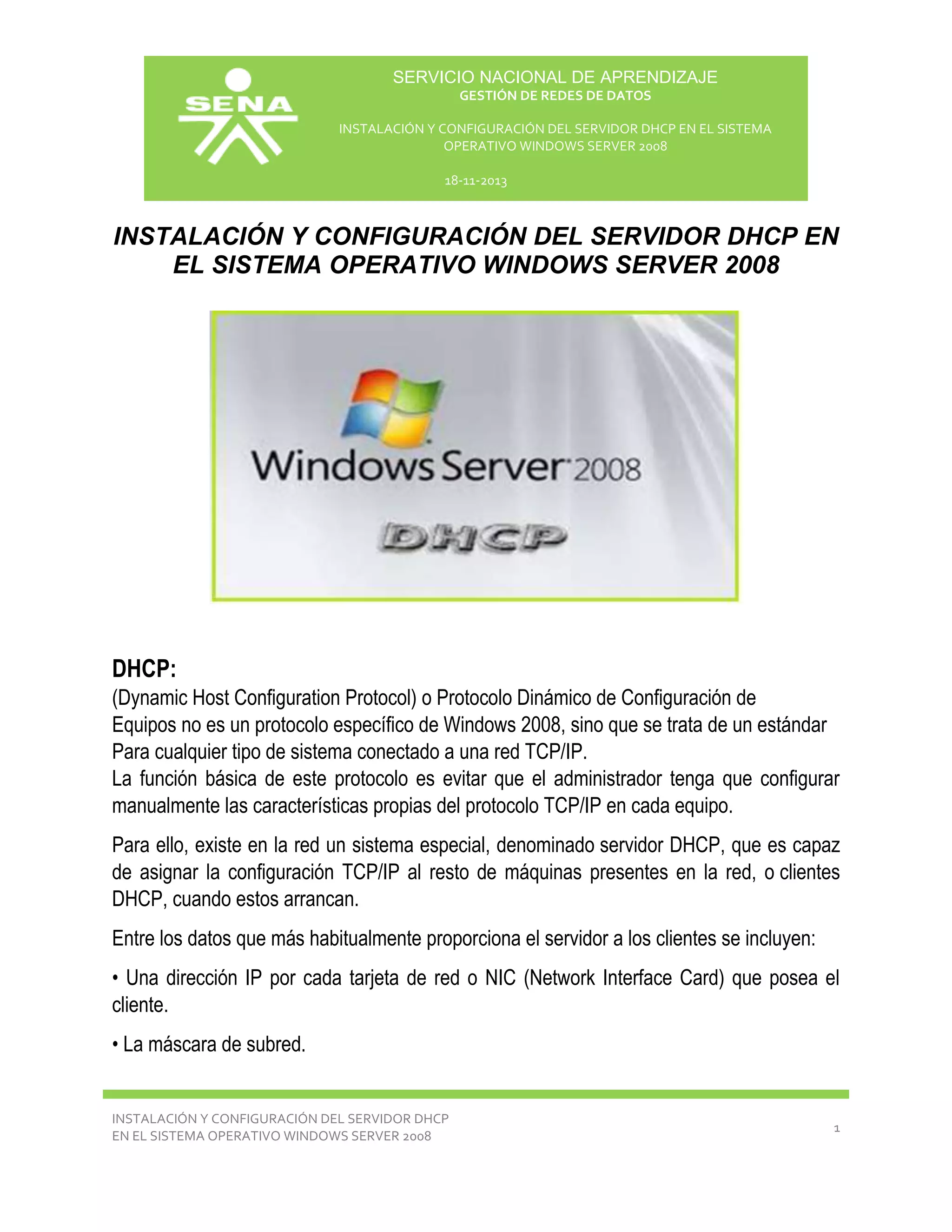

INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP EN
EL SISTEMA OPERATIVO WINDOWS SERVER 2008
1.1.1
DHCP
DHCP:
(Dynamic Host Configuration Protocol) o Protocolo Dinámico de Configuración de
Equipos no es un protocolo específico de Windows 2008, sino que se trata de un estándar
Para cualquier tipo de sistema conectado a una red TCP/IP.
La función básica de este protocolo es evitar que el administrador tenga que configurar
manualmente las características propias del protocolo TCP/IP en cada equipo.
Para ello, existe en la red un sistema especial, denominado servidor DHCP, que es capaz
de asignar la configuración TCP/IP al resto de máquinas presentes en la red, o clientes
DHCP, cuando estos arrancan.
Entre los datos que más habitualmente proporciona el servidor a los clientes se incluyen:
• Una dirección IP por cada tarjeta de red o NIC (Network Interface Card) que posea el
cliente.
• La máscara de subred.
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP
EN EL SISTEMA OPERATIVO WINDOWS SERVER 2008
1

3. SERVICIO NACIONAL DE APRENDIZAJE
GESTIÓN DE REDES DE DATOS
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP EN EL SISTEMA
OPERATIVO WINDOWS SERVER 2008
18-11-2013

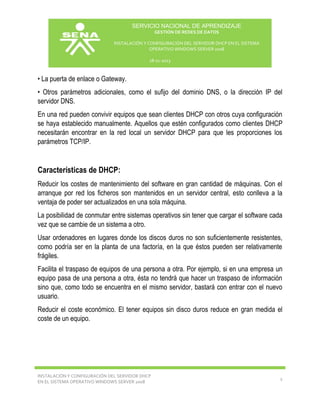

• La puerta de enlace o Gateway.
• Otros parámetros adicionales, como el sufijo del dominio DNS, o la dirección IP del
servidor DNS.
En una red pueden convivir equipos que sean clientes DHCP con otros cuya configuración
se haya establecido manualmente. Aquellos que estén configurados como clientes DHCP
necesitarán encontrar en la red local un servidor DHCP para que les proporciones los
parámetros TCP/IP.
Características de DHCP:
Reducir los costes de mantenimiento del software en gran cantidad de máquinas. Con el
arranque por red los ficheros son mantenidos en un servidor central, esto conlleva a la
ventaja de poder ser actualizados en una sola máquina.
La posibilidad de conmutar entre sistemas operativos sin tener que cargar el software cada
vez que se cambie de un sistema a otro.
Usar ordenadores en lugares donde los discos duros no son suficientemente resistentes,
como podría ser en la planta de una factoría, en la que éstos pueden ser relativamente
frágiles.
Facilita el traspaso de equipos de una persona a otra. Por ejemplo, si en una empresa un
equipo pasa de una persona a otra, ésta no tendrá que hacer un traspaso de información
sino que, como todo se encuentra en el mismo servidor, bastará con entrar con el nuevo
usuario.
Reducir el coste económico. El tener equipos sin disco duros reduce en gran medida el
coste de un equipo.
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP
EN EL SISTEMA OPERATIVO WINDOWS SERVER 2008
2

4. SERVICIO NACIONAL DE APRENDIZAJE
GESTIÓN DE REDES DE DATOS
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP EN EL SISTEMA
OPERATIVO WINDOWS SERVER 2008
18-11-2013

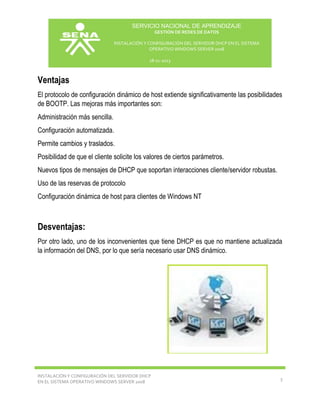

Ventajas
El protocolo de configuración dinámico de host extiende significativamente las posibilidades
de BOOTP. Las mejoras más importantes son:
Administración más sencilla.
Configuración automatizada.
Permite cambios y traslados.
Posibilidad de que el cliente solicite los valores de ciertos parámetros.
Nuevos tipos de mensajes de DHCP que soportan interacciones cliente/servidor robustas.
Uso de las reservas de protocolo
Configuración dinámica de host para clientes de Windows NT
Desventajas:
Por otro lado, uno de los inconvenientes que tiene DHCP es que no mantiene actualizada
la información del DNS, por lo que sería necesario usar DNS dinámico.
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP
EN EL SISTEMA OPERATIVO WINDOWS SERVER 2008
3

5. SERVICIO NACIONAL DE APRENDIZAJE
GESTIÓN DE REDES DE DATOS
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP EN EL SISTEMA
OPERATIVO WINDOWS SERVER 2008
18-11-2013

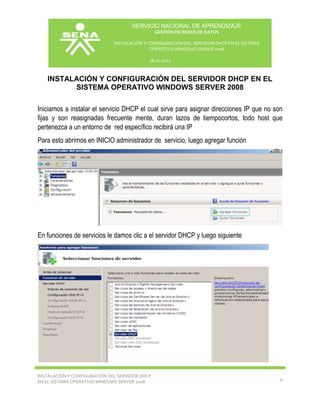

INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP EN EL
SISTEMA OPERATIVO WINDOWS SERVER 2008
Iniciamos a instalar el servicio DHCP el cual sirve para asignar direcciones IP que no son
fijas y son reasignadas frecuente mente, duran lazos de tiempocortos, todo host que
pertenezca a un entorno de red específico recibirá una IP
Para esto abrimos en INICIO administrador de servicio, luego agregar función
En funciones de servicios le damos clic a el servidor DHCP y luego siguiente
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP
EN EL SISTEMA OPERATIVO WINDOWS SERVER 2008
4

6. SERVICIO NACIONAL DE APRENDIZAJE
GESTIÓN DE REDES DE DATOS
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP EN EL SISTEMA
OPERATIVO WINDOWS SERVER 2008
18-11-2013

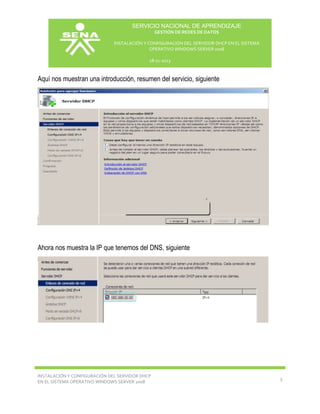

Aquí nos muestran una introducción, resumen del servicio, siguiente
Ahora nos muestra la IP que tenemos del DNS, siguiente
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP
EN EL SISTEMA OPERATIVO WINDOWS SERVER 2008
5

7. SERVICIO NACIONAL DE APRENDIZAJE
GESTIÓN DE REDES DE DATOS
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP EN EL SISTEMA
OPERATIVO WINDOWS SERVER 2008
18-11-2013

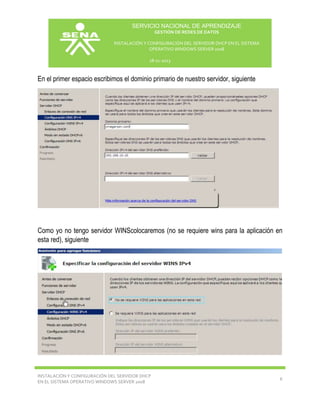

En el primer espacio escribimos el dominio primario de nuestro servidor, siguiente
Como yo no tengo servidor WINScolocaremos (no se requiere wins para la aplicación en
esta red), siguiente
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP
EN EL SISTEMA OPERATIVO WINDOWS SERVER 2008
6

8. SERVICIO NACIONAL DE APRENDIZAJE
GESTIÓN DE REDES DE DATOS
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP EN EL SISTEMA
OPERATIVO WINDOWS SERVER 2008
18-11-2013

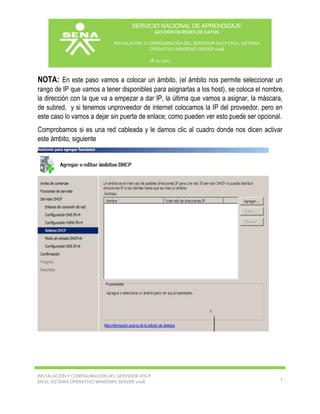

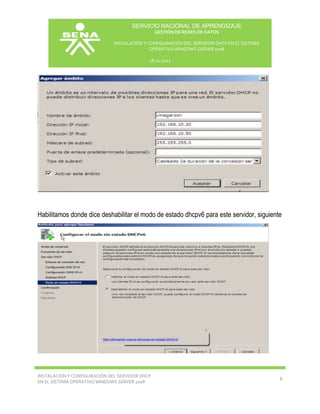

NOTA: En este paso vamos a colocar un ámbito, (el ámbito nos permite seleccionar un
rango de IP que vamos a tener disponibles para asignarlas a los host), se coloca el nombre,
la dirección con la que va a empezar a dar IP, la última que vamos a asignar, la máscara,
de subred, y si tenemos unproveedor de internet colocamos la IP del proveedor, pero en
este caso lo vamos a dejar sin puerta de enlace; como pueden ver esto puede ser opcional.
Comprobamos si es una red cableada y le damos clic al cuadro donde nos dicen activar
este ámbito, siguiente
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP
EN EL SISTEMA OPERATIVO WINDOWS SERVER 2008
7

9. SERVICIO NACIONAL DE APRENDIZAJE
GESTIÓN DE REDES DE DATOS
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP EN EL SISTEMA
OPERATIVO WINDOWS SERVER 2008
18-11-2013
Habilitamos donde dice deshabilitar el modo de estado dhcpv6 para este servidor, siguiente
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP
EN EL SISTEMA OPERATIVO WINDOWS SERVER 2008
8

10. SERVICIO NACIONAL DE APRENDIZAJE
GESTIÓN DE REDES DE DATOS
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP EN EL SISTEMA
OPERATIVO WINDOWS SERVER 2008
18-11-2013

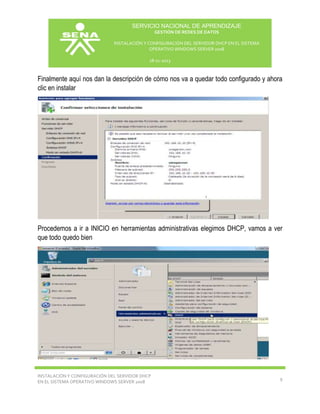

Finalmente aquí nos dan la descripción de cómo nos va a quedar todo configurado y ahora
clic en instalar
Procedemos a ir a INICIO en herramientas administrativas elegimos DHCP, vamos a ver
que todo quedo bien
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP
EN EL SISTEMA OPERATIVO WINDOWS SERVER 2008
9

11. SERVICIO NACIONAL DE APRENDIZAJE
GESTIÓN DE REDES DE DATOS
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP EN EL SISTEMA
OPERATIVO WINDOWS SERVER 2008
18-11-2013

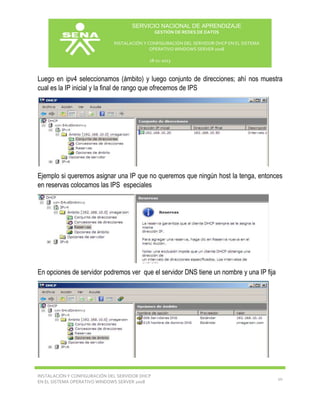

Luego en ipv4 seleccionamos (ámbito) y luego conjunto de direcciones; ahí nos muestra
cual es la IP inicial y la final de rango que ofrecemos de IPS
Ejemplo si queremos asignar una IP que no queremos que ningún host la tenga, entonces
en reservas colocamos las IPS especiales
En opciones de servidor podremos ver que el servidor DNS tiene un nombre y una IP fija
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP
EN EL SISTEMA OPERATIVO WINDOWS SERVER 2008
10

12. SERVICIO NACIONAL DE APRENDIZAJE
GESTIÓN DE REDES DE DATOS
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP EN EL SISTEMA
OPERATIVO WINDOWS SERVER 2008
18-11-2013

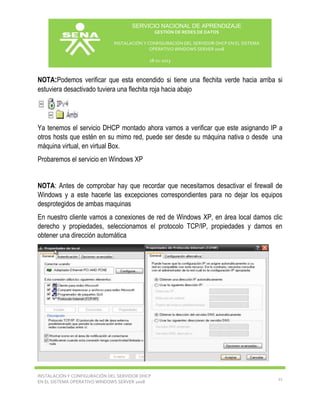

NOTA:Podemos verificar que esta encendido si tiene una flechita verde hacia arriba si
estuviera desactivado tuviera una flechita roja hacia abajo
Ya tenemos el servicio DHCP montado ahora vamos a verificar que este asignando IP a
otros hosts que estén en su mimo red, puede ser desde su máquina nativa o desde una
máquina virtual, en virtual Box.
Probaremos el servicio en Windows XP
NOTA: Antes de comprobar hay que recordar que necesitamos desactivar el firewall de
Windows y a este hacerle las excepciones correspondientes para no dejar los equipos
desprotegidos de ambas maquinas
En nuestro cliente vamos a conexiones de red de Windows XP, en área local damos clic
derecho y propiedades, seleccionamos el protocolo TCP/IP, propiedades y damos en
obtener una dirección automática
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP
EN EL SISTEMA OPERATIVO WINDOWS SERVER 2008
11

13. SERVICIO NACIONAL DE APRENDIZAJE
GESTIÓN DE REDES DE DATOS
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP EN EL SISTEMA
OPERATIVO WINDOWS SERVER 2008
18-11-2013

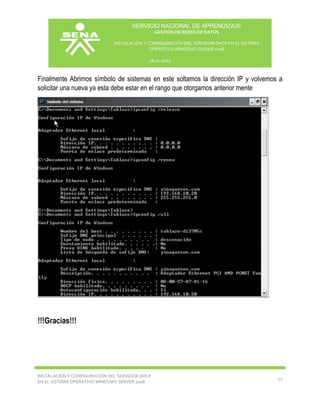

Finalmente Abrimos símbolo de sistemas en este soltamos la dirección IP y volvemos a
solicitar una nueva ya esta debe estar en el rango que otorgamos anterior mente
!!!Gracias!!!
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP
EN EL SISTEMA OPERATIVO WINDOWS SERVER 2008
12

14. SERVICIO NACIONAL DE APRENDIZAJE
GESTIÓN DE REDES DE DATOS
INSTALACIÓN Y CONFIGURACIÓN DEL SERVIDOR DHCP EN EL SISTEMA
OPERATIVO WINDOWS SERVER 2008
18-11-2013

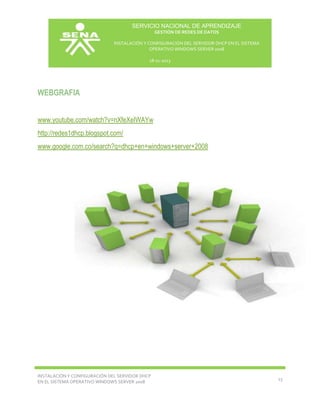

WEBGRAFIA
www.youtube.com/watch?v=nXfeXeIWAYw
http://redes1dhcp.blogspot.com/
www.google.com.co/search?q=dhcp+en+windows+server+2008
