El documento describe los componentes clave de un sistema de cableado estructurado para una red, incluyendo cables horizontales y verticales, armarios de telecomunicaciones, cuartos de equipos, canaletas, racks, placas frontales y herramientas. El cableado estructurado consiste en tender cables a lo largo de un edificio para implementar una red local, con la norma garantizando la compatibilidad de las aplicaciones por 10 años.
El cableado estructurado consiste en cables de par trenzado protegidos (Shielded Twisted Pair, STP) o no protegidos (Unshielded Twisted Pair, UTP) en el interior de un edificio con el propósito de implantar una red de área local (Local Area Network, LAN)
Suele tratarse de cables de pares trenzados de cobre, y/o para redes de tipo IEEE 802.3; no obstante, también puede tratarse de fibras ópticas o cables coaxiales.
El cableado estructurado consiste en cables de par trenzado protegidos (Shielded Twisted Pair, STP) o no protegidos (Unshielded Twisted Pair, UTP) en el interior de un edificio con el propósito de implantar una red de área local (Local Area Network, LAN)
Suele tratarse de cables de pares trenzados de cobre, y/o para redes de tipo IEEE 802.3; no obstante, también puede tratarse de fibras ópticas o cables coaxiales.
Cableado estructurado (Redes)
Presentación del calbleado estructurado en redes de computadoras
Es el conjunto de equipos pasivos, que sirven para interconectar equipos activos, de diferentes o igual tecnología permitiendo la integración de los diferentes sistemas de control, comunicación y manejo de la información, etc.
Los puntos que abarca son los siguientes
¿Qué es el cable estruturado?
Componentes del cableado estructurado
Panel de parcheo
Area de trabajo
Cableado horizontal
Cableado vertical
Canalización
Canaleta a piso
Tuberia galvanizada
Charola
Canaleta a la pared
Organizaciones que regulan los métodos de instalación
Estándares
Normas del cableado horizontal
Normas del cableado vertical
Rotulado
Reglas para el etiquetado
Aplicación del etiquetado
Terminología

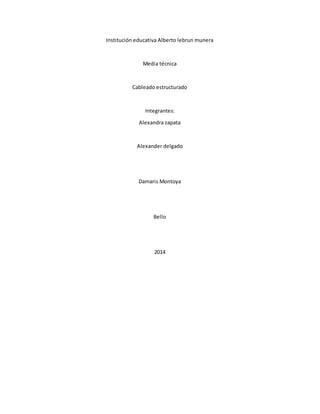

1. Institución educativa Alberto lebrun munera
Media técnica
Cableado estructurado
Integrantes:
Alexandra zapata
Alexander delgado
Damaris Montoya
Bello
2014

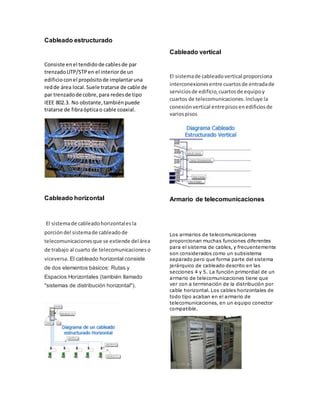

2. Cableado estructurado
Consiste en el tendido de cables de par
trenzado UTP/STP en el interior de un
edificio con el propósito de implantar una
red de área local. Suele tratarse de cable de
par trenzado de cobre, para redes de tipo
IEEE 802.3. No obstante, también puede
tratarse de fibra óptica o cable coaxial.
Cableado horizontal
El sistema de cableado horizontal es la
porción del sistema de cableado de
telecomunicaciones que se extiende del área
de trabajo al cuarto de telecomunicaciones o
viceversa. El cableado horizontal consiste
de dos elementos básicos: Rutas y
Espacios Horizontales (también llamado
"sistemas de distribución horizontal").
Cableado vertical
El sistema de cableado vertical proporciona
interconexiones entre cuartos de entrada de
servicios de edificio, cuartos de equipo y
cuartos de telecomunicaciones. Incluye la
conexión vertical entre pisos en edificios de
varios pisos
Armario de telecomunicaciones
Los armarios de telecomunicaciones
proporcionan muchas funciones diferentes
para el sistema de cables, y frecuentemente
son considerados como un subsistema
separado pero que forma parte del sistema
jerárquico de cableado descrito en las
secciones 4 y 5. La función primordial de un
armario de telecomunicaciones tiene que
ver con a terminación de la distribución por
cable horizontal. Los cables horizontales de
todo tipo acaban en el armario de
telecomunicaciones, en un equipo conector
compatible.

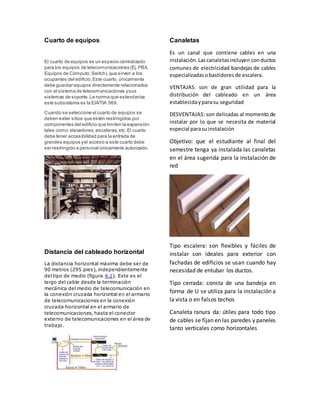

3. Cuarto de equipos
El cuarto de equipos es un espacio centralizado
para los equipos de telecomunicaciones (Ej. PBX,
Equipos de Cómputo, Switch), que sirven a los
ocupantes del edificio. Este cuarto, únicamente
debe guardar equipos directamente relacionados
con el sistema de telecomunicaciones y sus
sistemas de soporte. La norma que estandariza
este subsistema es la EIA/TIA 569.
Cuando se seleccione el cuarto de equipos se
deben evitar sitios que estén restringidos por
componentes del edificio que limiten la expansión
tales como: elevadores, escaleras, etc. El cuarto
debe tener accesibilidad para la entrada de
grandes equipos y el acceso a este cuarto debe
ser restringido a personal únicamente autorizado.
Distancia del cableado horizontal
La distancia horizontal máxima debe ser de
90 metros (295 pies), independientemente
del tipo de medio (figura 4.1). Este es el
largo del cable desde la terminación
mecánica del medio de telecomunicación en
la conexión cruzada horizontal en el armario
de telecomunicaciones en la conexión
cruzada horizontal en el armario de
telecomunicaciones, hasta el conector
externo de telecomunicaciones en el área de
trabajo.
Canaletas
Es un canal que contiene cables en una
instalación. Las canaletas incluyen con ductos
comunes de electricidad bandejas de cables
especializadas o bastidores de escalera.
VENTAJAS: son de gran utilidad para la
distribución del cableado en un área
establecida y para su seguridad
DESVENTAJAS: son delicadas al momento de
instalar por lo que se necesita de material
especial para su instalación
Objetivo: que el estudiante al final del
semestre tenga ya instalada las canaletas
en el área sugerida para la instalación de
red
Tipo escalera: son flexibles y fáciles de
instalar son ideales para exterior con
fachadas de edificios se usan cuando hay
necesidad de entubar los ductos.
Tipo cerrada: consta de una bandeja en
forma de U se utiliza para la instalación a
la vista o en falsos techos
Canaleta ranura da: útiles para todo tipo
de cables se fijan en las paredes y paneles
tanto verticales como horizontales

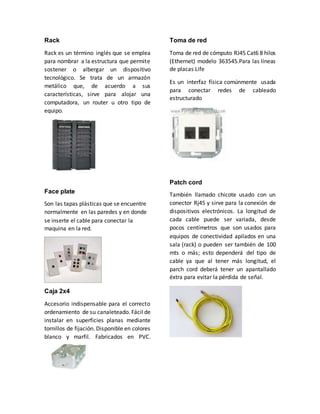

4. Rack
Rack es un término inglés que se emplea
para nombrar a la estructura que permite
sostener o albergar un dispositivo
tecnológico. Se trata de un armazón
metálico que, de acuerdo a sus
características, sirve para alojar una
computadora, un router u otro tipo de
equipo.
Face plate
Son las tapas plásticas que se encuentre
normalmente en las paredes y en donde
se inserte el cable para conectar la
maquina en la red.
Caja 2x4
Accesorio indispensable para el correcto
ordenamiento de su canaleteado. Fácil de
instalar en superficies planas mediante
tornillos de fijación. Disponible en colores
blanco y marfil. Fabricados en PVC.
Toma de red
Toma de red de cómputo RJ45 Cat6 8 hilos
(Ethernet) modelo 363545.Para las líneas
de placas Life
Es un interfaz física comúnmente usada
para conectar redes de cableado
estructurado
Patch cord
También llamado chicote usado con un
conector Rj45 y sirve para la conexión de
dispositivos electrónicos. La longitud de
cada cable puede ser variada, desde
pocos centímetros que son usados para
equipos de conectividad apilados en una
sala (rack) o pueden ser también de 100
mts o más; esto dependerá del tipo de
cable ya que al tener más longitud, el
parch cord deberá tener un apantallado
éxtra para evitar la pérdida de señal.

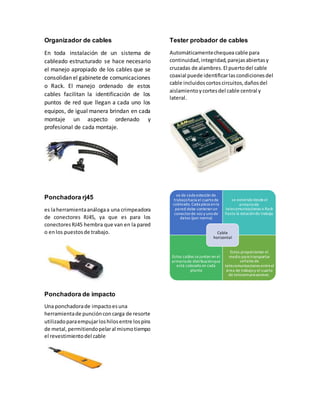

5. Organizador de cables
En toda instalación de un sistema de
cableado estructurado se hace necesario
el manejo apropiado de los cables que se
consolidan el gabinete de comunicaciones
o Rack. El manejo ordenado de estos
cables facilitan la identificación de los
puntos de red que llegan a cada uno los
equipos, de igual manera brindan en cada
montaje un aspecto ordenado y
profesional de cada montaje.
Ponchadora rj45
es la herramienta análoga a una crimpeadora
de conectores RJ45, ya que es para los
conectores RJ45 hembra que van en la pared
o en los puestos de trabajo.
Ponchadora de impacto
Una ponchadora de impacto es una
herramienta de punción con carga de resorte
utilizado para empujar los hilos entre los pins
de metal, permitiendo pelar al mismo tiempo
el revestimiento del cable
Tester probador de cables
Automáticamente chequea cable para
continuidad, integridad, parejas abiertas y
cruzadas de alambres. El puerto del cable
coaxial puede identificar las condiciones del
cable incluidos cortos circuitos, daños del
aislamiento y cortes del cable central y
lateral.
va de cada estación de
trabajo hacia el cuarto de
cableado. Cada placa en la
pared debe contener un
conector de voz y uno de
datos (por norma)
se extiende desde el
armario de
telecomunicaciones o Rack
hasta la estación de trabajo.
Cable
horizontal
Estos cables se juntan en el
armario de distribución que
está colocado en cada
planta
Estos proporcionan el
medio para transportar
señales de
telecomunicaciones entre el
área de trabajo y el cuarto
de telecomunicaciones.

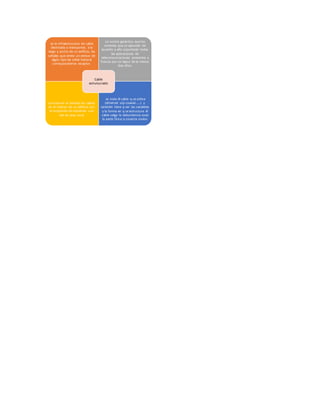

6. es la infraestructura de cable
destinada a transportar, a lo
largo y ancho de un edificio, las
señales que emite un emisor de
algún tipo de señal hasta el
correspondiente receptor.
La norma garantiza que los
sistemas que se ejecuten de
acuerdo a ella soportarán todas
las aplicaciones de
telecomunicaciones presentes y
futuras por un lapso de al menos
diez años.
Cable
estrutucrado
consiste en el tendido de cables
en el interior de un edificio con
el propósito de implantar una
red de área local.
es todo él cable q se utiliza
(ethernet utp coaxial......) y
también tiene q ver las canaletas
y la forma en q se estructura él
cable valga la redundancia osea
la parte física q conecta nodos
