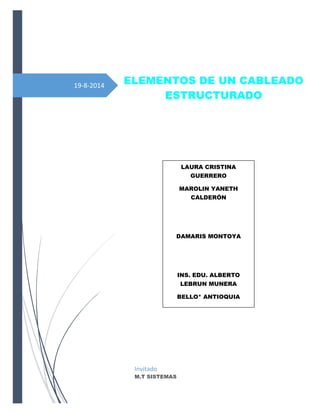

1. 19-8-2014
ELEMENTOS DE UN CABLEADO
ESTRUCTURADO
Invitado
M.T SISTEMAS
LAURA CRISTINA
GUERRERO
MAROLIN YANETH
CALDERÓN
DAMARIS MONTOYA
INS. EDU. ALBERTO
LEBRUN MUNERA
BELLO* ANTIOQUIA

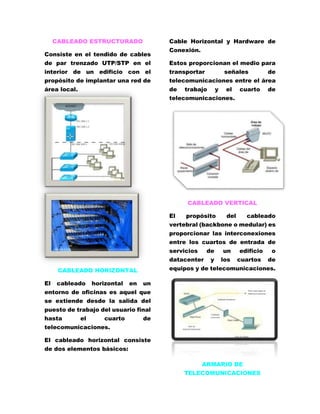

2. CABLEADO ESTRUCTURADO
Consiste en el tendido de cables
de par trenzado UTP/STP en el
interior de un edificio con el
propósito de implantar una red de
área local.
CABLEADO HORIZONTAL
El cableado horizontal en un
entorno de oficinas es aquel que
se extiende desde la salida del
puesto de trabajo del usuario final
hasta el cuarto de
telecomunicaciones.
El cableado horizontal consiste
de dos elementos básicos:
Cable Horizontal y Hardware de
Conexión.
Estos proporcionan el medio para
transportar señales de
telecomunicaciones entre el área
de trabajo y el cuarto de
telecomunicaciones.
CABLEADO VERTICAL
El propósito del cableado
vertebral (backbone o medular) es
proporcionar las interconexiones
entre los cuartos de entrada de
servicios de un edificio o
datacenter y los cuartos de
equipos y de telecomunicaciones.
ARMARIO DE
TELECOMUNICACIONES

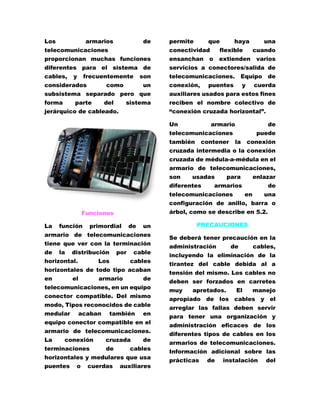

3. Los armarios de
telecomunicaciones
proporcionan muchas funciones
diferentes para el sistema de
cables, y frecuentemente son
considerados como un
subsistema separado pero que
forma parte del sistema
jerárquico de cableado.
Funciones
La función primordial de un
armario de telecomunicaciones
tiene que ver con la terminación
de la distribución por cable
horizontal. Los cables
horizontales de todo tipo acaban
en el armario de
telecomunicaciones, en un equipo
conector compatible. Del mismo
modo, Tipos reconocidos de cable
medular acaban también en
equipo conector compatible en el
armario de telecomunicaciones.
La conexión cruzada de
terminaciones de cables
horizontales y medulares que usa
puentes o cuerdas auxiliares
permite que haya una
conectividad flexible cuando
ensanchan o extienden varios
servicios a conectores/salida de
telecomunicaciones. Equipo de
conexión, puentes y cuerda
auxiliares usados para estos fines
reciben el nombre colectivo de
“conexión cruzada horizontal”.
Un armario de
telecomunicaciones puede
también contener la conexión
cruzada intermedia o la conexión
cruzada de médula-a-médula en el
armario de telecomunicaciones,
son usadas para enlazar
diferentes armarios de
telecomunicaciones en una
configuración de anillo, barra o
árbol, como se describe en 5.2.
PRECAUCIONES
Se deberá tener precaución en la
administración de cables,
incluyendo la eliminación de la
tirantez del cable debida al a
tensión del mismo. Los cables no
deben ser forzados en carretes
muy apretados. El manejo
apropiado de los cables y el
arreglar las fallas deben servir
para tener una organización y
administración eficaces de los
diferentes tipos de cables en los
armarios de telecomunicaciones.
Información adicional sobre las
prácticas de instalación del

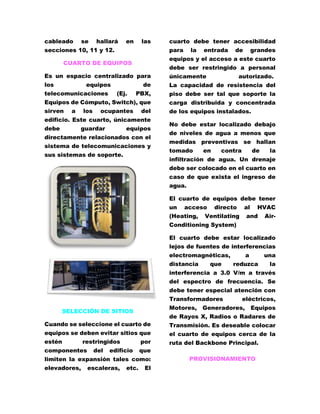

4. cableado se hallará en las
secciones 10, 11 y 12.
CUARTO DE EQUIPOS
Es un espacio centralizado para
los equipos de
telecomunicaciones (Ej. PBX,
Equipos de Cómputo, Switch), que
sirven a los ocupantes del
edificio. Este cuarto, únicamente
debe guardar equipos
directamente relacionados con el
sistema de telecomunicaciones y
sus sistemas de soporte.
SELECCIÓN DE SITIOS
Cuando se seleccione el cuarto de
equipos se deben evitar sitios que
estén restringidos por
componentes del edificio que
limiten la expansión tales como:
elevadores, escaleras, etc. El
cuarto debe tener accesibilidad
para la entrada de grandes
equipos y el acceso a este cuarto
debe ser restringido a personal
únicamente autorizado.
La capacidad de resistencia del
piso debe ser tal que soporte la
carga distribuida y concentrada
de los equipos instalados.
No debe estar localizado debajo
de niveles de agua a menos que
medidas preventivas se hallan
tomado en contra de la
infiltración de agua. Un drenaje
debe ser colocado en el cuarto en
caso de que exista el ingreso de
agua.
El cuarto de equipos debe tener
un acceso directo al HVAC
(Heating, Ventilating and Air-
Conditioning System)
El cuarto debe estar localizado
lejos de fuentes de interferencias
electromagnéticas, a una
distancia que reduzca la
interferencia a 3.0 V/m a través
del espectro de frecuencia. Se
debe tener especial atención con
Transformadores eléctricos,
Motores, Generadores, Equipos
de Rayos X, Radios o Radares de
Transmisión. Es deseable colocar
el cuarto de equipos cerca de la
ruta del Backbone Principal.
PROVISIONAMIENTO

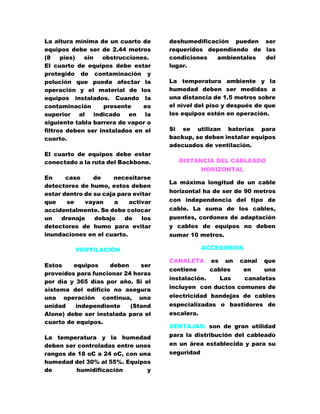

5. La altura mínima de un cuarto de
equipos debe ser de 2.44 metros
(8 pies) sin obstrucciones.
El cuarto de equipos debe estar
protegido de contaminación y
polución que pueda afectar la
operación y el material de los
equipos instalados. Cuando la
contaminación presente es
superior al indicado en la
siguiente tabla barrera de vapor o
filtros deben ser instalados en el
cuarto.
El cuarto de equipos debe estar
conectado a la ruta del Backbone.
En caso de necesitarse
detectores de humo, estos deben
estar dentro de su caja para evitar
que se vayan a activar
accidentalmente. Se debe colocar
un drenaje debajo de los
detectores de humo para evitar
inundaciones en el cuarto.
VENTILACIÓN
Estos equipos deben ser
proveídos para funcionar 24 horas
por día y 365 días por año. Si el
sistema del edificio no asegura
una operación continua, una
unidad independiente (Stand
Alone) debe ser instalada para el
cuarto de equipos.
La temperatura y la humedad
deben ser controladas entre unos
rangos de 18 oC a 24 oC, con una
humedad del 30% al 55%. Equipos
de humidificación y
deshumedificación pueden ser
requeridos dependiendo de las
condiciones ambientales del
lugar.
La temperatura ambiente y la
humedad deben ser medidas a
una distancia de 1.5 metros sobre
el nivel del piso y después de que
los equipos estén en operación.
Si se utilizan baterías para
backup, se deben instalar equipos
adecuados de ventilación.
DISTANCIA DEL CABLEADO
HORIZONTAL
La máxima longitud de un cable
horizontal ha de ser de 90 metros
con independencia del tipo de
cable. La suma de los cables,
puentes, cordones de adaptación
y cables de equipos no deben
sumar 10 metros.
ACCESORIOS
CANALETA es un canal que
contiene cables en una
instalación. Las canaletas
incluyen con ductos comunes de
electricidad bandejas de cables
especializadas o bastidores de
escalera.
VENTAJAS: son de gran utilidad
para la distribución del cableado
en un área establecida y para su
seguridad

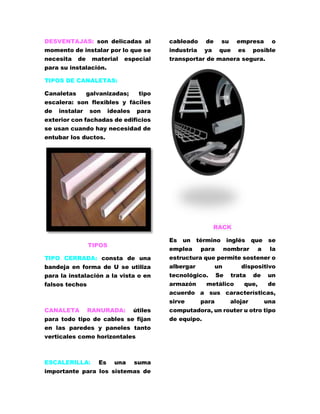

6. DESVENTAJAS: son delicadas al
momento de instalar por lo que se
necesita de material especial
para su instalación.
TIPOS DE CANALETAS:
Canaletas galvanizadas; tipo
escalera: son flexibles y fáciles
de instalar son ideales para
exterior con fachadas de edificios
se usan cuando hay necesidad de
entubar los ductos.
TIPOS
TIPO CERRADA: consta de una
bandeja en forma de U se utiliza
para la instalación a la vista o en
falsos techos
CANALETA RANURADA: útiles
para todo tipo de cables se fijan
en las paredes y paneles tanto
verticales como horizontales
ESCALERILLA: Es una suma
importante para los sistemas de
cableado de su empresa o
industria ya que es posible
transportar de manera segura.
RACK
Es un término inglés que se
emplea para nombrar a la
estructura que permite sostener o
albergar un dispositivo
tecnológico. Se trata de un
armazón metálico que, de
acuerdo a sus características,
sirve para alojar una
computadora, un router u otro tipo
de equipo.

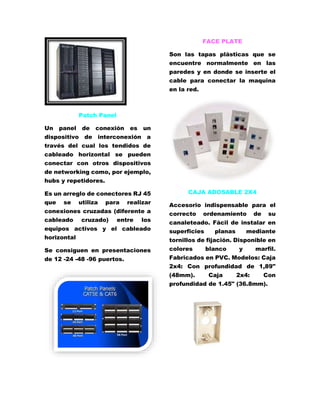

7. Patch Panel
Un panel de conexión es un
dispositivo de interconexión a
través del cual los tendidos de
cableado horizontal se pueden
conectar con otros dispositivos
de networking como, por ejemplo,
hubs y repetidores.
Es un arreglo de conectores RJ 45
que se utiliza para realizar
conexiones cruzadas (diferente a
cableado cruzado) entre los
equipos activos y el cableado
horizontal
Se consiguen en presentaciones
de 12 -24 -48 -96 puertos.
FACE PLATE
Son las tapas plásticas que se
encuentre normalmente en las
paredes y en donde se inserte el
cable para conectar la maquina
en la red.
CAJA ADOSABLE 2X4
Accesorio indispensable para el
correcto ordenamiento de su
canaleteado. Fácil de instalar en
superficies planas mediante
tornillos de fijación. Disponible en
colores blanco y marfil.
Fabricados en PVC. Modelos: Caja
2x4: Con profundidad de 1,89"
(48mm). Caja 2x4: Con
profundidad de 1.45" (36.8mm).

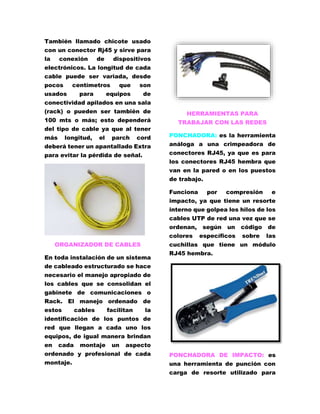

8. También llamado chicote usado
con un conector Rj45 y sirve para
la conexión de dispositivos
electrónicos. La longitud de cada
cable puede ser variada, desde
pocos centímetros que son
usados para equipos de
conectividad apilados en una sala
(rack) o pueden ser también de
100 mts o más; esto dependerá
del tipo de cable ya que al tener
más longitud, el parch cord
deberá tener un apantallado Extra
para evitar la pérdida de señal.
ORGANIZADOR DE CABLES
En toda instalación de un sistema
de cableado estructurado se hace
necesario el manejo apropiado de
los cables que se consolidan el
gabinete de comunicaciones o
Rack. El manejo ordenado de
estos cables facilitan la
identificación de los puntos de
red que llegan a cada uno los
equipos, de igual manera brindan
en cada montaje un aspecto
ordenado y profesional de cada
montaje.
HERRAMIENTAS PARA
TRABAJAR CON LAS REDES
PONCHADORA: es la herramienta
análoga a una crimpeadora de
conectores RJ45, ya que es para
los conectores RJ45 hembra que
van en la pared o en los puestos
de trabajo.
Funciona por compresión e
impacto, ya que tiene un resorte
interno que golpea los hilos de los
cables UTP de red una vez que se
ordenan, según un código de
colores específicos sobre las
cuchillas que tiene un módulo
RJ45 hembra.
PONCHADORA DE IMPACTO: es
una herramienta de punción con
carga de resorte utilizado para

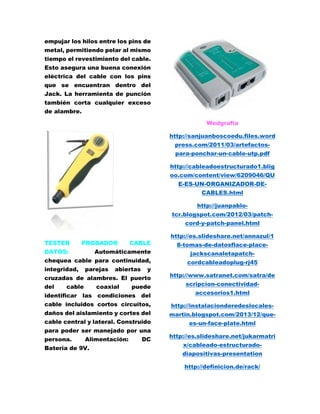

9. empujar los hilos entre los pins de
metal, permitiendo pelar al mismo
tiempo el revestimiento del cable.
Esto asegura una buena conexión
eléctrica del cable con los pins
que se encuentran dentro del
Jack. La herramienta de punción
también corta cualquier exceso
de alambre.
TESTER PROBADOR CABLE
DATOS: Automáticamente
chequea cable para continuidad,
integridad, parejas abiertas y
cruzadas de alambres. El puerto
del cable coaxial puede
identificar las condiciones del
cable incluidos cortos circuitos,
daños del aislamiento y cortes del
cable central y lateral. Construido
para poder ser manejado por una
persona. Alimentación: DC
Batería de 9V.
Wedgrafia
http://sanjuanboscoedu.files.word
press.com/2011/03/artefactos-para-
ponchar-un-cable-utp.pdf
http://cableadoestructurado1.blig
oo.com/content/view/6209046/QU
E-ES-UN-ORGANIZADOR-DE-CABLES.
html
http://juanpablo-tcr.
blogspot.com/2012/03/patch-cord-
y-patch-panel.html
http://es.slideshare.net/annazul/1
8-tomas-de-datosflace-place-jackscanaletapatch-cordcableadoplug-
rj45
http://www.satranet.com/satra/de
scripcion-conectividad-accesorios1.
html
http://instalacionderedeslocales-martin.
blogspot.com/2013/12/que-es-
un-face-plate.html
http://es.slideshare.net/jukarmatri
x/cableado-estructurado-diapositivas-
presentation
http://definicion.de/rack/

10. http://robertoramirezlopez.blogsp
ot.com/2012/10/que-es-una-canaleta-
es-un-canal-que.html
DIAGRAMAS
