El documento describe las partes principales de un cableado estructurado, incluyendo el cableado horizontal que se extiende de las áreas de trabajo al cuarto de telecomunicaciones, el cableado vertical que proporciona interconexiones entre cuartos, y el cuarto de entrada de servicios que conecta el edificio a servicios externos. También menciona los materiales comunes como switches, patch panels, cables UTP, conectores RJ45 y cajas para los datos.

1. Es el tendido del cable de par trenzado
en un edificio en una LAN.
Se utiliza bajo la norma
IEEE 802.3
También podemos utilizar
cable coaxial o fibra óptica.

2. Cableado
horizontal
Cuarto de
entrada de
servicios
Cableado
vertical
PARTES DE UN CABLEADO
ESTRUCTURADO

3.  Es la porción del cableado estructurado que
se extiende del área de trabajo al cuarto de
telecomunicaciones.
Posee dos
elementos básicos
Rutas Espacios
Horizontales

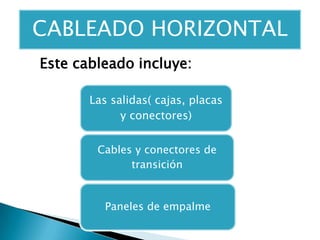

4. Las salidas( cajas, placas
y conectores)
Cables y conectores de
transición
Paneles de empalme
CABLEADO HORIZONTAL
Este cableado incluye:

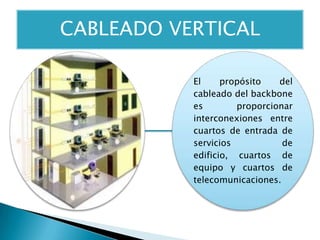

5. El propósito del
cableado del backbone
es proporcionar
interconexiones entre
cuartos de entrada de
servicios de
edificio, cuartos de
equipo y cuartos de
telecomunicaciones.
CABLEADO VERTICAL

6.  Consiste en cables, accesorios de
conexión, dispositivos de protección, y
demás equipo necesario para conectar el
edificio a servicios externos.
CUARTO DE ENTRADA DE SERVICIOS

7. SWITCH
PATCH PANEL
CABLES UTP
CONECTORE RJ45
CAJAS PARA LOS DADOS
AREAS DE TRABAJO
MATERIALES A UTILIZAR

8. CABLEADO ESTRUCTURADO
