El documento describe diferentes aspectos relacionados con las topologías de redes, incluyendo tipos de topologías físicas como bus, anillo y estrella. También describe dispositivos y herramientas de red como switches, routers, cables, conectores, cajas de conexión y equipos de prueba.

3. Topologías de las redes La Topología es la forma que se interconectan los dispositivos de una red, es decir, define únicamente la distribución del cable que conecta los diferentes ordenadores . Factores a tener en cuenta: - Distribución de los equipos a interconectar. - Tipo de ampliaciones que se van a ejecutar. - Inversión que se requiere realizar. - Coste que se quiere invertir en el mantenimiento y actualización de la red. - Tráfico que debe soportar. - Capacidad de expansión

4. Topologías de las redes Diferenciación entre topología física y topología lógica: - Física: Forma en la que el cableado se realiza en una red. - Lógica: Es la forma de conseguir el funcionamiento de una topología física, cableando la red de la forma más eficiente. Topologías Físicas puras: Topología en bus. Topología en anillo. Topología en estrella.

5. TOPOLOGIAS DE REDES TOPOLOGIA BUS E s un dise ñ o simple que utiliza un solo cable al cual todas las estaciones se conectan. La topolog í a usa un medio de transmisi ó n de amplia cobertura ( broadcast medium ), ya que todas las estaciones pueden recibir las transmisiones emitidas por cualquier . La Instalaci ó n es simple y barata. . El problema inherente de este esquema es que si el cable se da ñ a en cualquier punto, ninguna estaci ó n podr á transmitir

6. TOPOLOGIA BUS Parte Práctica Elementos : Servidor Estación de Trabajo ( WS ) Cable Coaxial Terminadores Conectores BNC Terminador Terminador Conector BNC Cable Coaxial T NIC

7. TOPOLOGIA BUS Parte Práctica Terminator Conector BNC Cable Coaxial

8. TOPOLOGIAS DE REDES TOPOLOGIA ANILLO Las redes que emplean la topología anillo se caracterizan porque la información circula por el anillo en un solo sentido. Cada uno de los nodos lee la dirección en el encabezado de los mensajes y hace las veces de amplificador/repetidor de los mensajes. No es muy segura al igual que la Topología Bus

9. TOPOLOGIAS DE REDES TOPOLOGIA ESTRELLA Todas las estaciones de trabajo están conectadas a un nodo central, el cual se encarga de controlar todas las comunicaciones de la red. Es la más segura, pero más costosa porque necesita un HUB o SWITCH . La Línea de conexión es independiente una de otra, cada PC tiene un enlace independiente con el HUB o SWITCH.

10. TOPOLOGIAS DE REDES TOPOLOGIA ESTRELLA Necesariamente se utiliza un Hub o Switch para que se pueda realizar esta instalación. También se utiliza el Cable UTP como enlace. Además las tarjetas de red a utilizar deben contar con puerto RJ-45 ya que en el Hub o Switch también tiene esos puertos.

11. Dispositivos de Comunicaci ó n Modem Son dispositivos electrónicos, que modulan y demodulan señal y que le permiten al Computdor conectarse a otras redes remotas.

12. Dispositivos de Comunicaci ó n SWITCH El propósito del S witch es concentrar la conectividad, haciendo que la transmisión de datos sea más eficiente. El switch conmuta paquetes desde los puertos (las interfaces) de entrada hacia los puertos de salida, suministrando a cada puerto el ancho de banda total.

13. Cable UTP CABLE UTP( Unshielded twisted pair cable ) Es un cable que cuenta con 8 hilos de cobre trenzados en su interior. Se utiliza para las instalaciones de redes de Topología estrella. Debe cumplir con CAT5e o superior, para manejar la velocidad de 100 o 1000 MBps. Los hilos dentro del cable tienen colores, que son : Naranja, Verde, Azul y Marrón. Sus pares son de color blanco con líneas Naranja, Verde, Azul y Marrón.

14. Conector o Plug RJ-45 Conector o Plug RJ-45 Conector de Plástico en donde se ubican los ocho hilos del cable UTP siguiendo un código de colores. Estos Plug sirven para conectar los puertos de las Tarjetas de Red a los puntos de Red, Patch Panel y a los puertos del Hub o Swtich.

15. Conector o Plug RJ-45 (Ubicaci ó n de los cables en el conector) Deben cumplir los estándares de comunicación Universal. En este caso se Involucran la TIA/EIA 568B T568A: B/V V B/N A B/A N B/M M 1 2 3 4 5 6 7 8 T568B: B/N N B/V A B/A V B/M M 1 2 3 4 5 6 7 8 8 .......1

16. Cables Patch Cord Los Patch Cord son cables hechos con conectores RJ-45 y capuchas de Plástico que los protegen. Sirven para unir una PC con un Punto de red o un puerto del Patch Panel a un puerto del Switch, etc.

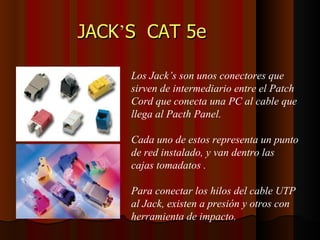

17. JACK ’ S CAT 5e Los Jack’s son unos conectores que sirven de intermediario entre el Patch Cord que conecta una PC al cable que llega al Pacth Panel. Cada uno de estos representa un punto de red instalado, y van dentro las cajas tomadatos . Para conectar los hilos del cable UTP al Jack, existen a presión y otros con herramienta de impacto.

18. Patch Panel Los Pacth Panel van en los Rack, y en ellos terminan todos los cables de red del cableado. En la parte posterior del Patch Panel se tiene que hacer la conexión y colocarlo hilo por hilo. Luego con los Patch Cord se unen los puertos del Patch Panel con los del Hub

19. Canaletas de Plastico Las canaletas es el medio por el cual los cables de red son llevados y protegidos, de acuerdo a su trayectoria. Se trabajan bastante con canaletas de pared y de piso. Es recomendable usar con los accesorios del caso en bordes y subidas, para evitar el deterioro del cable.

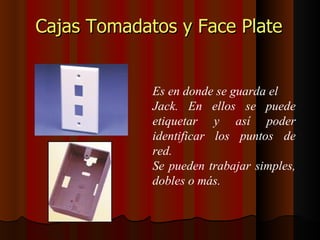

20. Cajas Tomadatos y Face Plate Es en donde se guarda el Jack. En ellos se puede etiquetar y así poder identificar los puntos de red. Se pueden trabajar simples, dobles o más.

21. Dispositivos de Comunicaci ó n ROUTER El Router es un dispositivo que va directamente conectado al hub o concentrador de la Red Ethernet mediante una conexión RJ45 y que incorpora un adaptador RDSI o ADSL. El R outer permite que automáticamente se abra la conexión a Internet cuando cualquier usuario solicite una página de Internet desde su navegador .

22. Rack Es de fierro y es donde van los Patch Panel y los dispositivos de Comunicación como los Hub, Switch, Router, etc. Es la parte central de todo el cableado de datos.

23. Herramientas de Trabajo Gripeador Es la herramienta que me sirve para construir los cables Line cord (De la PC al punto de Red) y Patch Cord (Del Pacth Panel al Hub). Fundamentalmente conecta los Plug RJ-45 con los ocho hilos del cable UTP.

24. Herramientas de Trabajo Impactador Es la herramienta que me permite hacer la conexión de los hilos del cable UTP a los Jack’s que no son a presion y a los Patch Panel.

25. Herramientas de Trabajo Dispositivos de Testeo Son dispositivos que certifican la Red, es decir, que una culminado el cableado estos verifican su estado y su correcto funcionamiento.

26. Dispositivos de Comunicaci ó n Tarjeta de Red Conocida como NIC (Network Interface Card). Es un dispositivo por el cual le permite al computador conectarse a una red local. Según la topología de la red define el modelo de la tarjeta a usar. También define la velocidad a conectarse, ya que hay de 10MB, 100MB y 1 GB.
