1. CABLEADO
ESTRUCTURADO
♥
Vanesa Rueda♥

2. EL CABLEADO ESTRUCTURADO
consiste en el tendido de cables de
par trenzado UTP/STP en el
interior de un edificio con el
propósito de implantar una red de
área local. Suele tratarse de cable
de par trenzado de cobre, para
redes de tipo IEEE 802.3. No
obstante, también puede tratarse
de fibra óptica o cable coaxial.
Por definición significa que todos
los servicios en el edificio para las
transmisiones de voz y datos se
hacen conducir a través de un
sistema de cableado en común.
CABLEADO HORIZONTAL
La norma EIA/TIA 568A define el
cableado horizontal de la siguiente
forma: El sistema de cableado
horizontal es la porción del sistema
de cableado de telecomunicaciones
que se extiende del área de trabajo
al cuarto de telecomunicaciones o
viceversa. El cableado horizontal
consiste de dos elementos básicos:
Rutas y Espacios Horizontales
(también llamado "sistemas de
distribución horizontal"). Las rutas
y espacios horizontales son
utilizados para distribuir y soportar
cable horizontal y conectar
hardware entre la salida del área de
trabajo y el cuarto de
telecomunicaciones. Estas rutas y
espacios son los "contenedores" del
cableado Horizontal.
1.- Si existiera cielo raso
suspendido se recomienda la
utilización de canaletas para
transportar los cables horizontales.
2.- Una tubería de ¾ in por cada dos
cables UTP.
3.- Una tubería de 1in por cada
cable de dos fibras ópticas.
4.- Los radios mínimos de curvatura
deben ser bien implementados.

3. EL CABLEADO HORIZONTAL
INCLUYE:
Las salidas
(cajas/placas/conectores) de
telecomunicaciones en el área de
trabajo (work area outlets (WAO),
en inglés).
Cables y conectores de transición
instalados entre las salidas del área
de trabajo y el cuarto de
telecomunicaciones.
Paneles de empalme (patch panels) y
cables de empalme utilizados para
configurar las conexiones de
cableado horizontal en el cuarto de
telecomunicaciones.
CABLEADO VERTICAL:
El sistema de cableado vertical
proporciona interconexiones entre
cuartos de entrada de servicios de
edificio, cuartos de equipo y cuartos
de telecomunicaciones. El cableado
del backbone incluye la conexión
vertical entre pisos en edificios de
varios pisos. El cableado del
backbone incluye medios de
transmisión (cable), puntos
principales e intermedios de
conexión cruzada y terminaciones
mecánicas. El cableado vertical
realiza la interconexión entre los
diferentes gabinetes de
telecomunicaciones y entre estos y
la sala de equipamiento. En este
componente del sistema de cableado
ya no resulta económico mantener la
estructura general utilizada en el
cableado horizontal, sino que es
conveniente realizar instalaciones
independientes para la telefonía y
datos. Esto se ve reforzado por el
hecho de que, si fuera necesario
sustituir el backbone, ello se realiza
con un coste relativamente bajo, y
causando muy pocas molestias a los
ocupantes del edificio. El backbone
telefónico se realiza habitualmente
con cable telefónico multipar. Para
definir el backbone de datos es
necesario tener en cuenta cuál será
la disposición física del

4. equipamiento. Normalmente, el
tendido físico del backbone se
realiza en forma de estrella, es
decir, se interconectan los
gabinetes con uno que se define
como centro de la estrella, en donde
se ubica el equipamiento electrónico
más complejo. Actualmente, la
diferencia de coste provocada por
la utilización de fibra óptica se ve
compensada por la mayor
flexibilidad y posibilidad de
crecimiento que brinda esta
tecnología. Se construye el
backbone llevando un cable de fibra
desde cada gabinete al gabinete
centro de la estrella. Si bien para
una configuración mínima Ethernet
basta con utilizar cable de 2 fibras,
resulta conveniente utilizar cable
con mayor cantidad de fibra (6 a 12)
ya que la diferencia de coste no es
importante y se posibilita por una
parte disponer de conductores de
reserva para el caso de falla de
algunos, y por otra parte, la
utilización en el futuro de otras
topologías que requieren más
conductores, como FDDI o sistemas
resistentes a fallas. La norma
EIA/TIA 568 prevé la ubicación de
la transmisión de cableado vertical a
horizontal, y la ubicación de los
dispositivos necesarios para
lograrla, ubicadas por lo menos una
por piso, denominadas armarios de
telecomunicaciones. Se utilizan
habitualmente gabinetes estándar
de 19 pulgadas de ancho, con
puertas, de aproximadamente 50 cm
de profundidad y de una altura
entre 1.5 y 2 metros se dispone
generalmente de las siguientes
secciones:
*Acometida del backbone
telefónico: cable multipar que puede
determinar en regletas de conexión
o en “patch panels”.
*Acometida del backbone de datos:
cables de fibra óptica que se llevan
a una bandeja de conexión
adecuada.
*Electrónica de la red de datos:
Hubs, Switches, Bridges y otros
dispositivos necesarios.
*Ventilación a fin de mantener la
temperatura interna dentro de
límites aceptables.

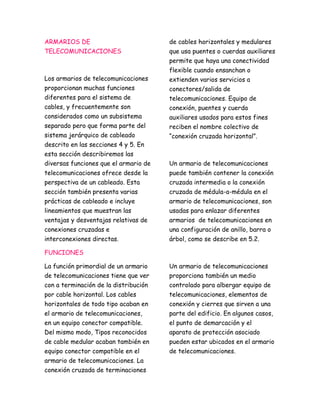

5. ARMARIOS DE
TELECOMUNICACIONES
Los armarios de telecomunicaciones
proporcionan muchas funciones
diferentes para el sistema de
cables, y frecuentemente son
considerados como un subsistema
separado pero que forma parte del
sistema jerárquico de cableado
descrito en las secciones 4 y 5. En
esta sección describiremos las
diversas funciones que el armario de
telecomunicaciones ofrece desde la
perspectiva de un cableado. Esta
sección también presenta varias
prácticas de cableado e incluye
lineamientos que muestran las
ventajas y desventajas relativas de
conexiones cruzadas e
interconexiones directas.
FUNCIONES
La función primordial de un armario
de telecomunicaciones tiene que ver
con a terminación de la distribución
por cable horizontal. Los cables
horizontales de todo tipo acaban en
el armario de telecomunicaciones,
en un equipo conector compatible.
Del mismo modo, Tipos reconocidos
de cable medular acaban también en
equipo conector compatible en el
armario de telecomunicaciones. La
conexión cruzada de terminaciones
de cables horizontales y medulares
que usa puentes o cuerdas auxiliares
permite que haya una conectividad
flexible cuando ensanchan o
extienden varios servicios a
conectores/salida de
telecomunicaciones. Equipo de
conexión, puentes y cuerda
auxiliares usados para estos fines
reciben el nombre colectivo de
“conexión cruzada horizontal”.
Un armario de telecomunicaciones
puede también contener la conexión
cruzada intermedia o la conexión
cruzada de médula-a-médula en el
armario de telecomunicaciones, son
usadas para enlazar diferentes
armarios de telecomunicaciones en
una configuración de anillo, barra o
árbol, como se describe en 5.2.
Un armario de telecomunicaciones
proporciona también un medio
controlado para albergar equipo de
telecomunicaciones, elementos de
conexión y cierres que sirven a una
parte del edificio. En algunos casos,
el punto de demarcación y el
aparato de protección asociado
pueden estar ubicados en el armario
de telecomunicaciones.

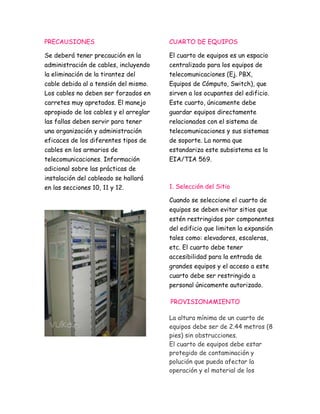

6. PRECAUSIONES
Se deberá tener precaución en la
administración de cables, incluyendo
la eliminación de la tirantez del
cable debida al a tensión del mismo.
Los cables no deben ser forzados en
carretes muy apretados. El manejo
apropiado de los cables y el arreglar
las fallas deben servir para tener
una organización y administración
eficaces de los diferentes tipos de
cables en los armarios de
telecomunicaciones. Información
adicional sobre las prácticas de
instalación del cableado se hallará
en las secciones 10, 11 y 12.
CUARTO DE EQUIPOS
El cuarto de equipos es un espacio
centralizado para los equipos de
telecomunicaciones (Ej. PBX,
Equipos de Cómputo, Switch), que
sirven a los ocupantes del edificio.
Este cuarto, únicamente debe
guardar equipos directamente
relacionados con el sistema de
telecomunicaciones y sus sistemas
de soporte. La norma que
estandariza este subsistema es la
EIA/TIA 569.
1. Selección del Sitio
Cuando se seleccione el cuarto de
equipos se deben evitar sitios que
estén restringidos por componentes
del edificio que limiten la expansión
tales como: elevadores, escaleras,
etc. El cuarto debe tener
accesibilidad para la entrada de
grandes equipos y el acceso a este
cuarto debe ser restringido a
personal únicamente autorizado.
PROVISIONAMIENTO
La altura mínima de un cuarto de
equipos debe ser de 2.44 metros (8
pies) sin obstrucciones.
El cuarto de equipos debe estar
protegido de contaminación y
polución que pueda afectar la
operación y el material de los

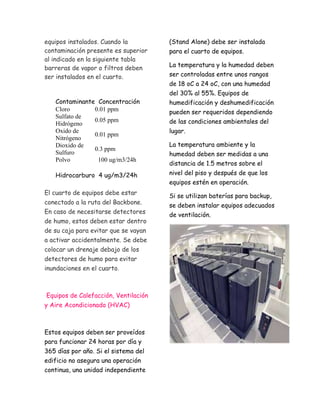

7. equipos instalados. Cuando la
contaminación presente es superior
al indicado en la siguiente tabla
barreras de vapor o filtros deben
ser instalados en el cuarto.
Contaminante Concentración
Cloro 0.01 ppm
Sulfato de
0.05 ppm
Hidrógeno
Oxido de
Nitrógeno
0.01 ppm
Dioxido de
Sulfuro
0.3 ppm
Polvo 100 ug/m3/24h
Hidrocarburo 4 ug/m3/24h
El cuarto de equipos debe estar
conectado a la ruta del Backbone.
En caso de necesitarse detectores
de humo, estos deben estar dentro
de su caja para evitar que se vayan
a activar accidentalmente. Se debe
colocar un drenaje debajo de los
detectores de humo para evitar
inundaciones en el cuarto.
Equipos de Calefacción, Ventilación
y Aire Acondicionado (HVAC)
Estos equipos deben ser proveídos
para funcionar 24 horas por día y
365 días por año. Si el sistema del
edificio no asegura una operación
continua, una unidad independiente
(Stand Alone) debe ser instalada
para el cuarto de equipos.
La temperatura y la humedad deben
ser controladas entre unos rangos
de 18 oC a 24 oC, con una humedad
del 30% al 55%. Equipos de
humedificación y deshumedificación
pueden ser requeridos dependiendo
de las condiciones ambientales del
lugar.
La temperatura ambiente y la
humedad deben ser medidas a una
distancia de 1.5 metros sobre el
nivel del piso y después de que los
equipos estén en operación.
Si se utilizan baterías para backup,
se deben instalar equipos adecuados
de ventilación.

8. DISTANCIA DEL CABLE
HORIZONTAL
La distancia horizontal máxima es
de 90 metros independiente del
cable utilizado.
ACCESORIOS:
CANALETAS
una canaleta es un canal que
contiene cables en una instalación.
Las canaletas incluyen con ductos
comunes de electricidad bandejas
de cables especializadas o
bastidores de escalera.
VENTAJAS: son de gran utilidad
para la distribucion del cableado en
un area establecida y para su
seguridad
DESVENTAJAS: son delicalas al
momento de instalar por lo que se
nesesita de material especial para
su instalacion
objetivo: que el estudiante al final
del semestre tenga ya instalada las
canaletas en el area sugerida para la
instalacion de red
tipos de canaletas:
canaletas galvanizadas;
tipo escalera: son flexibles y faciles
de instalar son ideales para exterior
con fachadas de edificios se usan
cuando hay nesesidad de entubar los
ductos.
tipo cerrada: consta de una bandeja
en forma de U se utiliza para la
instalacion ala vista o en falsos
techos
canaleta ranurada: utiles para todo
tipo de cables se fijan en las
paredes y paneles tanto verticales
como horizantales

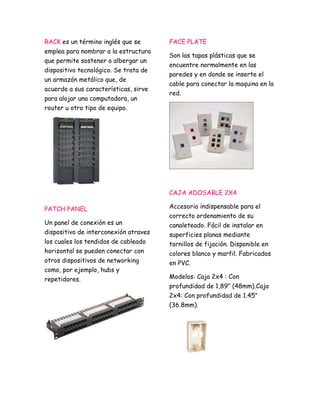

9. RACK es un término inglés que se
emplea para nombrar a la estructura
que permite sostener o albergar un
dispositivo tecnológico. Se trata de
un armazón metálico que, de
acuerdo a sus características, sirve
para alojar una computadora, un
router u otro tipo de equipo.
PATCH PANEL
Un panel de conexión es un
dispositivo de interconexión atraves
los cuales los tendidos de cableado
horizontal se pueden conectar con
otros dispositivos de networking
como, por ejemplo, hubs y
repetidores.
FACE PLATE
Son las tapas plásticas que se
encuentre normalmente en las
paredes y en donde se inserte el
cable para conectar la maquina en la
red.
CAJA ADOSABLE 2X4
Accesorio indispensable para el
correcto ordenamiento de su
canaleteado. Fácil de instalar en
superficies planas mediante
tornillos de fijación. Disponible en
colores blanco y marfil. Fabricados
en PVC.
Modelos: Caja 2x4 : Con
profundidad de 1,89" (48mm).Caja
2x4: Con profundidad de 1.45"
(36.8mm).
