1. ACTUADORES HIDRAULICOS
Profesor:
Ing. Alonso Landero de la Cruz
Alumnos:

2. ACTUADORES HIDRAULICOS

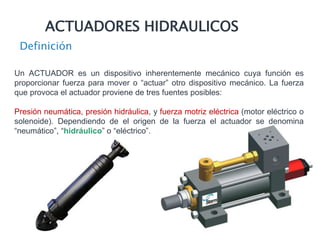

Definición
Un ACTUADOR es un dispositivo inherentemente mecánico cuya función es
proporcionar fuerza para mover o “actuar” otro dispositivo mecánico. La fuerza
que provoca el actuador proviene de tres fuentes posibles:
Presión neumática, presión hidráulica, y fuerza motriz eléctrica (motor eléctrico o
solenoide). Dependiendo de el origen de la fuerza el actuador se denomina
“neumático”, “hidráulico” o “eléctrico”.

3. TIPOS DE ACTUADORES
ELÉCTRICOS
NEUMÁTICOS
HIDRÁULICOS
3
2
1
Actuador hidráulico
Fuerza Generadora de
movimiento
Presión hidráulica
Elemento Motriz Émbolo, pistón o veleta
Trasmisión de fuerza o
torque
Eje
Conversión mecánica Yugo o piñón

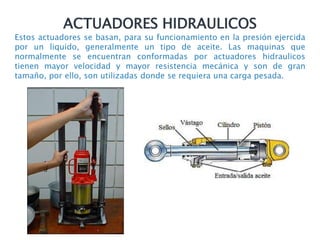

4. ACTUADORES HIDRAULICOS
Estos actuadores se basan, para su funcionamiento en la presión ejercida
por un liquido, generalmente un tipo de aceite. Las maquinas que
normalmente se encuentran conformadas por actuadores hidraulicos
tienen mayor velocidad y mayor resistencia mecánica y son de gran
tamaño, por ello, son utilizadas donde se requiera una carga pesada.

5. VENTAJAS
 Altos índices de potencia
y carga
 Mayor exactitud
 Respuesta de mayor
frecuencia
 Desempeño suave a
bajas velocidades
 Amplio rango de
velocidad
 Produce mas fuerza que
un sistema neumático
DESVENTAJAS
 Las desventajas de este
sistema son que debido a
las elevadas presiones a
las que se trabajan
propician la existencia de
fugas de aceite a lo largo
de la instalación.Filtrado
de partículas
 Eliminación del aire
 Sistema de refrigeración
 Unidades de control de
distribución

6. Las principales aplicaciones se encuentran en máquinas troqueladoras, en
cargadores y en maquinarias pesada para obras civiles.
APLICACIONES

7. Son los de mayor antigüedad, pueden ser clasificados de Acuerdo con la forma de operación,
funcionan en base a fluidos a presión.
ACTUADORES HIDRAULICOS
Cilindro
hidráulico
Motor hidráulico
Motor hidráulico
de oscilación
Existen tres
grandes
grupos

8. CILINDRO HIDRÁULICO
Cilindro Hidráulico
Doble EfectoSimple Efecto
Mas sencillo
Ejerce fuerza en una
sola dirección
Se monta
verticalmente
Retorno por soporte
Aplicaciones de
carreras largas
Accionado por el fluido
hidráulico en ambos
sentidos
Ejerce fuerza en ambas
direcciones

9. CILINDRO HIDRÁULICO
Los cilindros hidráulicos son mecanismos que constan de un cilindro dentro del cual se desplaza un émbolo o
pistón, y que transforma la presión de un líquido mayormente aceite en energía mecánica (también llamados
motores hidráulicos lineales) son actuadores mecánicos que son usados para dar una fuerza a través de un
recorrido lineal.
Efecto simple
Se utiliza fuerza hidráulica para empujar y una fuerza externa,
diferente, para contraer.

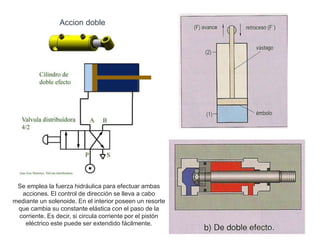

10. Accion doble
Se emplea la fuerza hidráulica para efectuar ambas
acciones. El control de dirección se lleva a cabo
mediante un solenoide. En el interior poseen un resorte
que cambia su constante elástica con el paso de la
corriente. Es decir, si circula corriente por el pistón
eléctrico este puede ser extendido fácilmente.

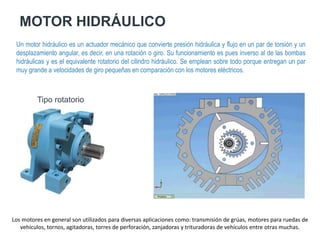

11. MOTOR HIDRÁULICO
Un motor hidráulico es un actuador mecánico que convierte presión hidráulica y flujo en un par de torsión y un
desplazamiento angular, es decir, en una rotación o giro. Su funcionamiento es pues inverso al de las bombas
hidráulicas y es el equivalente rotatorio del cilindro hidráulico. Se emplean sobre todo porque entregan un par
muy grande a velocidades de giro pequeñas en comparación con los motores eléctricos.
Tipo rotatorio
Los motores en general son utilizados para diversas aplicaciones como: transmisión de grúas, motores para ruedas de
vehículos, tornos, agitadoras, torres de perforación, zanjadoras y trituradoras de vehículos entre otras muchas.

12. Tipo oscilante
El motor Oscilante se aplica cuando el eje tiene que girar un ángulo determinado. Es
usado como actuador rotativo en grúas y excavadoras (pequeñas)

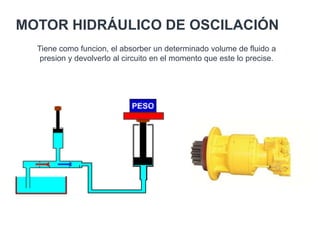

13. MOTOR HIDRÁULICO DE OSCILACIÓN
Tiene como funcion, el absorber un determinado volume de fluido a
presion y devolverlo al circuito en el momento que este lo precise.

14. La eneegia mecanica,
puede ser de tipo lineal
(cilindros) o rotatoria
(motores)
Trasformar la energia
Hidraulica del Sistema en
energia mecanica
FUNCIONAMIENTO
Son el primer elemento
a considerer en el
Diseño de un Sistema
hidraulicos o maquina
Hidraulica

15. Por lo general, los
actuadores hidraulicos se
emplean cuando lo que se
ncesita es potencia.
