Interfaz puerto paralelo LPT

Manual

Interfaz Puerto Paralelo LPT
(Visual C#, C++ y VB .NET)

 Presentación – 3  Importar dll C++ - 265
 Puerto paralelo – 8  Visual Basic .net – 276
 Configuración – 22  Preparación VB – 304
 Inpout32.dll C# - 29  Importar dll VB – 329
 Visual C# - 33  Más códigos VB – 341
 Preparación C# - 60  Libros – 376
 Importar dll C# - 85  Vídeos – 378
 Más códigos – 97  Proyectos – 380
 Extras C# AWF – 134  Otros manuales – 386
 Instalador – 164  Enlaces interés – 388
 Nombres – 175  Versión manual – 391
 WPF C# - 186  Contacto – 392
 Visual C++ - 214  Autor - 393
 Preparación - 241

Índice
29/07/2010 electronica-pic.blogspot.com 2

Presentación

 Un manual pensado para personas nóveles. Está
diseñado para ser capaz de hacer tu propia
interfaz sobre el puerto paralelo (LPT) con Visual
Studio 2010 Express casi desde cero.
 Podrás hacer una interfaz con cualquier lenguaje
que desees como Visual C#, Visual C++ y Visual
Basic .net.
 Este manual muy básico de controlar el puerto
paralelo como salida para tus proyectos, sea por
hobby o estudios como Ciclo Formativos Grado
Medio, Ciclo Formativos Grado Superior e incluso
para la universidad.

Presentación

 Dejar claro que este manual parte de la idea
de este enlace:
 http://www.codeproject.com/KB/cs/csppleds.
aspx

 La adapto del 2002 al 2010 y usar botones
directamente.
 Si lo compara ha cambiado la programación y
necesita una buena actualización, incluido
una nueva interfaz más amigable.

Presentación

 Este manual se ha trabajado en su momento
con:

 Windows XP SP3.
 Visual C# 2010 Express Edition FrameWork 4.0.
NOTA:

He visto por Internet y me han comentado que no se puede
usar la librería inpout32.dll en Windows Vista y Windows 7.

La nueva Web donde las .dll están actualizadas para Windows
Vista y Windows 7 lo puedes encontrar en esta Web.

http://www.highrez.co.uk/Downloads/InpOut32/default.htm

Presentación

Puerto paralelo (LPT)
Información


 Puerto paralelo
 Un puerto paralelo es una interfaz entre una
computadora y un periférico, cuya principal característica
es que los bits de datos viajan juntos, enviando un paquete
de byte a la vez. Es decir, se implementa un cable o una
vía física para cada bit de datos formando un bus.
Mediante el puerto paralelo podemos controlar también
periféricos como focos, motores entre otros dispositivos,
adecuados para automatización.
 El cable paralelo es el conector físico entre el puerto
paralelo y el dispositivo periférico. En un puerto paralelo
habrá una serie de bits de control en vías aparte que irán
en ambos sentidos por caminos distintos.
 En contraposición al puerto paralelo está el puerto serie,
que envía los datos bit a bit por el mismo hilo.


 Puerto paralelo Centronics
 El puerto paralelo más conocido es el puerto de
impresora (que cumplen más o menos la norma
IEEE 1284, también denominados tipo
Centronics) que destaca por su sencillez y que
transmite 8 bits. Se ha utilizado principalmente
para conectar impresoras, pero también ha sido
usado para programadores EPROM, escáners,
interfaces de red Ethernet a 10 Mb, unidades ZIP,
SuperDisk y para comunicación entre dos PC
(MS-DOS trajo en las versiones 5.0 ROM a 6.22
un programa para soportar esas transferencias).


 El puerto paralelo de las computadoras, de
acuerdo a la norma Centronics, está compuesto
por un bus de comunicación bidireccional de 8
bits de datos, además de un conjunto de líneas
de protocolo. Las líneas de comunicación cuentan
con un retenedor que mantiene el último valor
que les fue escrito hasta que se escribe un nuevo
dato, las características eléctricas son:
 Tensión de nivel alto: 3,3 o 5 V.
 Tensión de nivel bajo: 0 V.
 Intensidad de salida máxima: 2,6 mA.
 Intensidad de entrada máxima: 24 mA.


 Los sistemas operativos basados en DOS y compatibles gestionan
las interfaces de puerto paralelo con los nombres LPT1, LPT2 y así
sucesivamente, Unix en cambio los nombra como /dev/lp0,
/dev/lp1, y demás. Las direcciones base de los dos primeros
puertos son:
 LPT1 = 0x378.
 LPT2 = 0x278
 La estructura consta de tres registros: de control, de estado y de
datos.
 El registro de control es un bidireccional de 4 bits, con un bit
de configuración que no tiene conexión al exterior, su dirección en
el LPT1 es 0x37A.
 El registro de estado, se trata de un registro de entrada de
información de 5 bits, su dirección en el LPT1 es 0x379.
 El registro de datos, se compone de 8 bits, es bidireccional. Su
dirección en el LPT1 es 0x378.


 Puerto paralelo SCSI
 Un tercer puerto paralelo, muy usado en los
ordenadores Apple Macintosh y en servidores, son las
diferentes implementaciones del SCSI. Al igual que
IDE ha sido usado para la conexión de discos duros,
unidades ópticas lectoras/grabadoras (CD-ROM,
DVD), unidades magneto-ópticas y SuperDisk, pero
también de otros dispositivos como escáneres e
incluso otro ordenador de diferente plataforma
hardware y sistema operativo, como la torre siamese
hece referencia para el uso en el computador y sirve
como un puerto serial el hardware 1.5 para
PC/Commodore Amiga.


 Puerto paralelo IDE
 No obstante existe otro puerto paralelo
usado masivamente en los ordenadores:
el puerto paralelo IDE, también llamado
PATA (Paralell ATA), usado para la
conexión de discos duros, unidades
lectoras/grabadoras (CD-ROM, DVD),
unidades magneto-ópticas, unidades ZIP
y SuperDisk, entre la placa base del
ordenador y el dispositivo.


 Fuente:
 http://es.wikipedia.org/wiki/Puerto_parale
lo


 Vamos a usar diodos Led con sus
resistencias a su salida del puerto serie
para hacer pruebas como indica en la
imagen de la página siguiente.

 Para circuitos serios con más protección a
la placa base se usa optoacopladores.


 La utilidad que le
puedas dar al
puerto paralelo
pueden ser más allá
donde pueda llegar
tu imaginación, en
este caso está
orientado a
controlar relés.


Configuración
Configuración del puerto paralelo.


 Puedes comprobar directamente desde la
BIOS de tu ordenador o PC cual es su
configuración.
 Los PC más modernos puedes configurar
salidas o como entradas.
 Debe poner 378 como configuración.

Configuración

 Puedes también verlo
desde Windows XP.
 Haz clic en el
escritorio sin tocar
ningún icono de tu
monitor.
 Después pulsas la
tecla de Windows +
Pausa.
 Te aparecerá la
ventana de
“Propiedades del
sistema”.

Configuración

 En la pestaña
Hardaware, haz clic
en Administrador de
dispositivos.

Configuración

Configuración

 Como puedes ver
en la pestaña
Recursos, la
configuración es
0378.

Configuración

inpout32.dll
Librería DLL.


 No podemos controlar directamente el puerto
paralelo (LPT). Necesitamos una librería llamada
inpout32.dll para poder controlarlo.
 Se puede descargar tanto en 32 Bits o 64 Bits
para Sistemas Operativos Windows.
 Su enlace de descarga es:
 http://logix4u.net/Legacy_Ports/Parallel_Port/Inp
out32.dll_for_Windows_98/2000/NT/XP.html
 Cuando tengas el inpout32.dll descargado,
déjalo guardado que ya lo usamos cuando haga
falta en las siguientes páginas del manual.

inpout32.dll

 inpout32.dll es programado por varios
lenguajes, en este ejemplo está hecho con C++,
claro que también en la Web podrás encontrar
ésta .dll hecho con otros lenguajes como pascal,
vb, etc.
 También puedes descargar su código fuente para
su modificación, mejoras o nuevos añadidos.
 Puedes descargar también la carpeta recursos
con sus iconos, logos y inpout32.dll aquí.

 Descargar

inpout32.dll

Visual C# .net
Introducción


 Vamos a descargar Visual
C# Express Edition 2010
gratuitamente en el
siguiente enlace.
 http://www.microsoft.com
/express/Downloads

 En este caso descargamos
la versión en español.

 Si incluye un Service
Pack, instálelo, corrige
problemas y estabilidad.

Visual C# .net (Descarga)

Visual C# .net

 Descargarás un ejecutable del Visual C#
2010 Express, puedes empezar su descarga
que puede tardar varios minutos.
 Una vez finalizado le pedirá la clave que
puedes obtenerlo gratuitamente con una
cuenta de www.hotmail.com
 Si no usas la clave, Visual C# 2010 Express
funcionará 30 días. Al introducir la clave no
habrá ningún límite y es totalmente gratuito.

Visual C# .net

 Si eres un iniciado al Visual C# 2010
Express y no conoces el entorno del IDE,
te aconsejo leer el otro manual al menos
sus primeras 66 páginas para
familiarizarte con soltura. Selecciona
enlaces para descargar el manual.

 Enlace 1
 Enlace 2
 Enlace 3

Visual C# .net

 1) Crear el proyecto.
 2) Introducir el nombre principal de
nuestra aplicación.
 3) Centrar el formulario al centro de la
pantalla.
 4) Introducir botones.
 5) Orden de tabulación para los botones.
 6) Depurar nuestra aplicación.

Visual C# .net

Visual C# .net

 Pulsa
“ArchivoNuevo
proyecto…”.
 Cuando se abra la
ventana eliges
“Aplicación de
Windows Form”
(AWF).
 Puedes ponerle un
nombre que quieras,
en este caso lo llamo
“Puerto_paralelo”.

Visual C# .net

 Después de haber
pulsado “Aceptar”,
se crea un nuevo
formulario.
 Con el botón
derecho del ratón,
pulsa “Propiedades”
para abrir la
ventana de
propiedades.

Visual C# .net

 En la propiedad
“Text” he puesto
como nombre
“Puerto paralelo
EP”.
 Puedes poner el que
quieras.

Visual C# .net

 Pon “CenterScreen”
en la propiedad
“StarPosition”.
 Cada vez que
ejecutes tu
aplicación, se abrirá
en el centro de la
pantalla o de tu
monitor.

Visual C# .net

 En “Size” introduce
los valores “673;
385” que son el
largo y ancho del
formulario.
 El formulario tendrá
es aspecto más
estirado por la
pantalla.
 Ver en la siguiente
página.

Visual C# .net

Visual C# .net

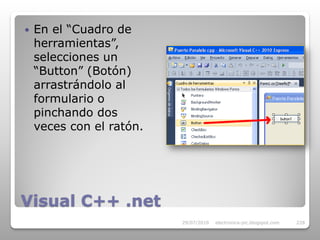

 En el “Cuadro de
herramientas”,
selecciones un
“Button” (Botón)
arrastrándolo al
formulario o
pinchando dos
veces con el ratón.

Visual C# .net

 Seleccione el botón Propiedad Cambie a

del formulario con Text ON
un clic. (Name) button_D0_ON

 En la propiedad Anchor Top

“Text” escribes Location 578; 144
“ON”, en “(Name)” Size 75; 58
escribes
“button_D0_ON”,
así como indica el
cuadro de al lado
con cada botón.

Visual C# .net

Propiedad Cambie a
 Lo mismo con el
Text OFF
botón
(Name) button_D0_OFF
“button_D0_OFF”.
Anchor Top
 Puedes colocar un Location 578; 208
total de 16 botones Size 75; 58
en el formulario.

Visual C# .net

 Al final queda el aspecto que muestra la
imagen.

Visual C# .net

 Si has introducido todos los botones, es
hora de guardar el trabajo cada cierto
tiempo.
 “ArchivoGuardar todo”.
 Te pedirá el nombre, lo dejamos como
está y pulsa “Guardar”.

Visual C# .net

 Cambiaremos la
fuente y tamaño de
los botones para
dejarlo más
destacado.
 Selecciona todos los
botones al mismo
tiempo, puedes
hacerlo con Control
pulsado y pinchar
uno a uno por cada
botón.

Visual C# .net

 Elegimos “Negrita”
y 18 como tamaño.
 Finalmente
pulsamos “Aceptar”.

Visual C# .net

 Ahora nos
centramos en
colocar por orden
los botones para
usar tabulación en
caso de no poder
usar el ratón.
 Pulsa, “Ver Orden
de tabulación”.

Visual C# .net

 Pincha los cuadrados y deja el orden de
los botones como desees.

Visual C# .net

Visual C# .net

 Para ver como queda y probar tabular, ya
puedes compilar el proyecto pulsando F5
o la flecha verde.

Visual C# .net

Descarga

 Descarga el ejemplo
“puerto_paralelo_cs_
01.zip” para ver el
resultado final.
 Fuente 01

Visual C# .net

Preparación

 1) Añadir un label (etiqueta).
 2) Insertar recursos.
 3) Colocar iconos.
 4) Introducir inpout32.dll al lado del
ejecutable.
 5) Arrastrar al formulario 2 textBox y 3
button.
 6) Poner un icono de nuestra aplicación.

Preparación

 Introduces un “label”,
su “Location” es 36;
108.
 En la propiedad
“Text”, en mi caso he
introducido los D7 al
D0 en el mismo label
o etiqueta para no
hacerlo uno a uno y
perder el tiempo.

Preparación

Preparación

 Vamos añadir
recursos como
iconos en
“ProyectoPropieda
des de
Puerto_paralelo”.

Preparación

Preparación

Pulsa el icono marcado con la flecha roja y selecciónalo.
Después si lo deseas puedes incluir información sobre el
ejecutable de la aplicación como podrás ver en la página
siguiente.

Preparación

Preparación

 Añadirás los .gif,
.ico, etc.
 Ya tenemos listos
estos recursos,
aunque falta la
librería inpout32.dll
que indicaremos
más adelante.
 Guarde y cierra la
pestaña
“Puerto_paralelo”.

Preparación

 Arrastra un
“PictureBox” en el
formulario.

Preparación

 Sigue los pasos de
la imagen, cuando
llegues al tercer
paso, se abrirá una
ventana.

Preparación

Selecciona la imagen “off” y pulsa el botón “Aceptar”.

Preparación

 Coloca el
“pictureBox” encima
de los botones D0
como indica en la
imagen.
 En la página
siguiente rellena los
parámetros.

Preparación

Propiedad Cambiar a
 Este es el primer
SizeMode AutoSize
“pictureBox” con
(Name) pictureBox_D0
sus propiedades.
Anchor Top
 En los demás es Location 601; 59
similar.
 No olvidar a cada
componente
llamarlo
pictureBox_D7 que
es el último.

Preparación

Preparación

 Nos toca colocar la famosa librería inpout32.dll al
lado del ejecutable de la interfaz.
 Haz clic con el botón derecho del ratón y vete al
directorio indicado en la página siguiente.

Preparación

 En mi caso está en
este directorio, ahora
introduces la librería
inpout32.dll al lado
del
Puerto_paralelo.exe.

 C:Documents and
SettingsHunterMis
documentosVisual
Studio
2010ProjectsPuerto
_paraleloPuerto_par
alelobinDebug

Preparación

 Al introducir el Propiedad Cambie a

primer “textBox1” Text 378
al formulario, (Name) textBox_port_a
dress
cambie las
Anchor Top
propiedades.
Location 11; 275
 A partir de ahora,
todos los
componentes que
has introducido tal
cual como muestra
en el cuadro.

Preparación

Propiedad Cambie a Propiedad Cambie a
Text 170 Text Dirección
(Name) textBox_byte (Name) button_Address
Anchor Top Anchor Top
Location 11; 301 Location 117; 273

Preparación

Text Enviar Text Reset
(Name) button_Enviar (Name) button_Reset_L
Anchor Top eds

Location 117; 299 Anchor Top
Location 578; 299

Preparación

Preparación

 Colocaremos
nuestro icono .ico
de 32x32 píxeles en
la esquina de la
aplicación.
 En la propiedad
“Icon”, busca el
icono que desees.

Preparación

 Hasta aquí hemos llegado con el diseño
de la interfaz y los recursos preparados a
la hora de la programación.
 En el tema siguiente ya podemos hacer
nuestros primeros códigos C#.

Preparación

Descarga

resultado final.
 Fuente 02

Preparación

Importar librería
Importando la librería inpout32.dll.

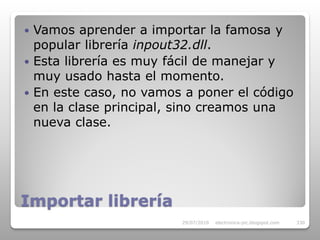

 Vamos aprender a importar la famosa y
popular librería inpout32.dll.
 Esta librería es muy fácil de manejar y
muy usado hasta el momento.
 En este caso, no vamos a poner el código
en la clase principal, sino creamos una
nueva clase.

Importar librería

 1) Agregar una nueva clase.
 2) Números de líneas del compilador.
 3) Introducir códigos de importación DLL.

Importar librería

 Creamos una clase
nueva en
“ProyectoAgregar
clase…”.

Importar librería

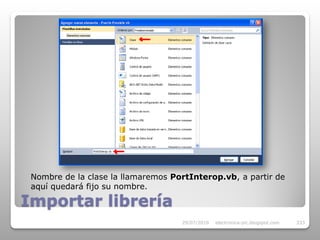

Nombre de la clase la llamaremos PortInterop.cs, a partir de
aquí quedará fijo su nombre.

Importar librería

 Si quieres ver los números de línea vete a
“HerramientasOpciones”.
 Marca la casilla números de líneas y
finalmente dale “Aceptar”.

Importar librería

 Se nos crea códigos
necesarios. En esta
clase sólo es para
importar el
inpout32.dll.

Importar librería

Colocaremos el código using como indica arriba marcado en rojo.

Importar librería

 Introduce este código para poder importar
la .dll.

[DllImport("inpout32.dll", EntryPoint = "Out32")]
public static extern void Output(int adress, int value);
[DllImport("inpout32.dll", EntryPoint = "Inp32")]
public static extern int Input(int adress);

 Ver imagen en la siguiente página.

Importar librería

Importar librería

 Podemos cerrar la ventana de la clase que
estábamos trabajando.
 Ahora nos toca poner códigos para llamar
a la famosa librería inpout32.dll.

Importar librería

Más códigos
Introduciendo códigos de reseteo, alerta, opciones, imagen, etc.


 1) Añadir procedimientos, para
reutilización de códigos.
 2) Funciones para los botones.

Más códigos

 Ahora vamos añadir un procedimiento
“opciones”.


 Los procedimientos que vamos hacer en
las siguientes páginas es para cambiar los
estados de los dibujos de apagando y
encendido de los Led.


 Para dejar la interfaz más bonita y de
paso añadir posibles futuras funciones,
puedes introducir tres objetos al
formulario.
 Barra de herramientas.
 Barra de tareas.
 Timer para mostrar la hora y fecha.


 En el manual ya mencionado antes, a
partir de las páginas 203 explica con
detalles manejar el reloj, barra de tares y
barra de herramientas.

 A partir de la página siguiente, verás el
código completo.


 Ya llegamos el final de los códigos. Todo
está listo para controlar el puerto
paralelo.
 A partir de aquí ya podrás crear tu propio
interfaz a tu gusto y colores.
 Muchos ánimos. Si diseñas uno, puedes
pasarme las imágenes para publicarlo en
el manual.


Descarga

resultado final.
 Fuente 03

Preparación

Extras C# AWF
Aplicación de Windows Forms.


 Hay funciones que no son importantes
para el funcionamiento de la interfaz pero
si recomendado tenerlo en cuenta.
 La mayoría está explicada en otro manual
versión 1.9 en la página 203 en adelante.

 Puerto serie RS232 con PIC16F84A
controlado por Visual C#

Extras C# AWF

 Acerca de… - 205.  Opacidad – 404.
 Redimensionar  Parar el sistema al
formulario – 302. cerrar el interfaz –
 Más ayuda – 310. 420.
 Contraer código –  Selección de
329. puertos COM – 431.
 Icono – 350.  Create Install Free
 Notificación del (Instalador) – 453.
icono – 364.
 Enlaces Web – 380.

Extras C# AWF

 En este caso, doy  Cada vez más se
por hecho que has incluirán extras
leído el otro manual nuevos en
en la sección extras manuales nuevos.
si quieres hacer la  En este manual
interfaz más encontrarás algunos
completa sobre sea por que le
todo para su pueda ser útil o por
distribución. curiosidad.

Extras C# AWF

 Ahora vamos aprender a crear un archivo
a parte en .xml para almacenar datos y
luego recuperarlos. En este caso sólo
vamos a guardar el nombre que
deseemos del título y carga los datos al
iniciar la aplicación.
 También vamos a dejar claro las ventanas
de alertas con sus iconos
correspondientes.
 Por último usar el propio instalador que se
incluye en el Visual Studio 2010 Express.

Extras C# AWF

 Quiero modificar el título de mi
aplicación, cargarlo automáticamente
al iniciarlo de nuevo. ¿Qué método lo
puede hacer?

 Puedes guardar información en un .txt,
.ini, etc. En este caso lo vamos hacer con
.xml cada vez más usado. Este
archivo.xml se creará al lado del
ejecutable.

Extras C# AWF

 1) Añadir componentes o controles al
formulario.
 2) Cambiar propiedades de los controles.
 3) Crear los códigos necesarios para
generar archivo.xml.

Extras C# AWF

 Agrega en el
formulario 2
“button”, 2 “label” y
1 “textBox” y lo
posiciona similar al
mostrado en el
cuadro de la
imagen.
 Mejor ver la imagen
en la página
siguiente.

Extras C# AWF

Extras C# AWF

 Ahora toca cambiar las propiedades de los
cinco controles que hemos insertado en el
formulario.
 Empezaremos con los 2 button, luego los
2 label y por último el textBox.

Extras C# AWF

Text Ac&eptar Text Por defecto
Visible False Visible False
(Name) button_Cambia (Name) button_Por_def
r_nombre ecto

Extras C# AWF

Text Nombre: Text Electrónica PIC
Visible False (Name) label_titulo
(Name) label_Nombre_ Location 378; 36
del_titulo
Location 12; 27

Extras C# AWF

En este caso puedes poner el formato de letras que desees o,
Poner el que he puesto como ejemplo en “Propiedades” “Font”.

Extras C# AWF

Propiedad Cambie a
Text
Visible False
(Name) textBox_Cambi
ar_nombre
Location 12; 43

Extras C# AWF

Extras C# AWF

 Al final del código principal, escribimos
todo sobre la lectura y el guardado de
datos XML.

Extras C# AWF

El título del xml es
PicRS232. Puedes
Ponerle el que
quieras.

Al final opté por
ponerle:

PuertoLPT.

Extras C# AWF

Extras C# AWF

 Si has puesto
nombre a las
opciones, en este
caso haz clic donde
pone “Guardar”.

Extras C# AWF

 En “Cambiar
nombre” haz doble
clic.
 Se activarán los
controles invisibles
para poder operar
en ellos.

Extras C# AWF

Extras C# AWF

 Pulsa “Eventos”
como indica en el
número 1.
 No olvides que
debes seleccionar
primero el Form1 o
formulario principal.
 En “Load” haz doble
clic para para que
genere código
necesario.

Extras C# AWF

Extras C# AWF

 Se crea el archivo
Config.xml al pulsar
“OpcionesGuardar”.

 Dentro de ella está
el nombre que
puedes almacenar
para luego
recuperarlo.

Extras C# AWF

 En el interior del
archivo Config.xml
puedes ver el
código al abrirlo por
ejemplo con
Internet Explorer.

Extras C# AWF

 Pulsa
“OpcionesCambiar
nombre” y se
muestra los controles
que estaban invisibles
para introducir datos.
 Escribe “Hola mundo”
y pulsa aceptar, al
finalizar,
“OpcionesGuardar”.

Extras C# AWF

Extras C# AWF

Descarga

resultado final.
 Fuente 04

Preparación

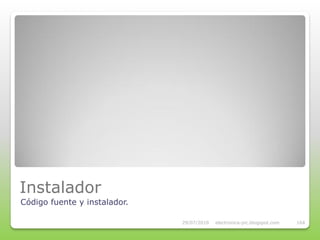

Instalador
Código fuente y instalador.


 Se ha comentado arriba el como hacer un
instalador para tu aplicación del otro
manual.
 Primero verás como puede quedar tu
aplicación ya que se ha hecho el
programa completo.
 Por otro lado el código fuente con todos
los extras.

Instalador

Instalador

Código Fuente
Completo Instalador

 Descargar  Descargar

Instalador

Nombres
Cambiar nombres de los relés


 A la última hora he decidido modificar
nuestra aplicación con el objetivo de ser
capaz de cambiar los nombres de los relés
para saber que dispositivos tienen
conectado.

Nombres

Nombres

 Como indica en la
imagen anterior, se
ha añadido:

 2 button
 9 label
 8 textBox.

Nombres

Nombres

 Claro que es más fácil recordar el nombre
del dispositivo que Relé 1 al Relé 8.

 Se le entregará el código fuente completo
y aplicación con instalador completo en la
página siguiente.

 Versión mejorada v1.3 en las descargas
de la siguiente página.

Nombres

Aplicación con
Código fuente instalador v1.3

 Descargar  Descargar

Nombres

Windows Presentation Foundation C#
Aplicación WPF C#


 Windows Presentation Foundation (WPF) es
un sistema de presentación de la próxima
generación, para crear aplicaciones cliente de
Windows que proporcionen una experiencia
impactante para el usuario desde el punto de
vista visual.Con WPF, puede crear una amplia
gama de aplicaciones independientes y
hospedadas en explorador.

 Fuente:
 http://msdn.microsoft.com/es-
es/library/aa970268.aspx

WPF C#

 Creamos un proyecto
nuevo en
«ArchivoNuevo
proyecto…».
 Seleccionamos
«Aplicación WPF».
 El nombre del
proyecto en este caso
es «WPF Paralelo»,
puedes elegir el que
quieras.

WPF C#

WPF C#

 Ya se ha abierto el
proyecto y estamos
dispuestos trabajar
en él.

WPF C#

WPF C#

 Con WPF C# no nos extenderemos en
este manual, ya que se centra en AWF.
 Daremos el código fuente completo y
algunas información.
 He comprobado, sobre PC viejos, que usar
WPF es más lento que el AWF.
 Funcioma wl WPF muy bien para controlar
el puerto paralelo y el puerto serie, como
dije antes, más lento.

WPF C#

WPF C#

 Podrás ver abajo el código fuente del
proyecto WPF C#.

WPF C#

 Creas una clase
llamada
«PortInterop.cs», lo
ejecutas he
introduces el código
fuente que ves en la
siguiente página.

WPF C#

WPF C#

Fuente

 Descarga el código
fuente completo del
WPF C# 4.0.
 Funciona a la primera
después de haberlo  Descargar
compilado.

WPF C#

Visual C++ .net
Introducción


C++ Express Edition 2010
gratuitamente en el
siguiente enlace.
/express/Downloads



Visual C++ .net (Descarga)

Visual C++ .net

 Descargarás un ejecutable del Visual C++
 Si no usas la clave, Visual C++ 2010 Express

Visual C++ .net

 Si eres un iniciado al Visual C++ 2010

 Enlace 1
 Enlace 2
 Enlace 3

Visual C++ .net

pantalla.

Visual C++ .net

Visual C++ .net

 Pulsa
“ArchivoNuevo
proyecto…”.
ventana eliges
“Aplicación de
Windows Form”
(AWF).
nombre que quieras,
“Puerto Paralelo cpp”.

Visual C++ .net

se crea un nuevo
formulario.
 Con el botón
derecho del ratón,
para abrir la
ventana de
propiedades.

Visual C++ .net

 En la propiedad
como nombre
“Puerto paralelo
EP”.
quieras.

Visual C++ .net

en la propiedad
“StarPosition”.
 Cada vez que
ejecutes tu
en el centro de la
pantalla o de tu
monitor.

Visual C++ .net

los valores “673;
385” que son el
largo y ancho del
formulario.
es aspecto más
estirado por la
pantalla.
página.

Visual C++ .net

Visual C++ .net

herramientas”,
selecciones un
arrastrándolo al
formulario o
pinchando dos

Visual C++ .net




escribes
“button_D0_ON”,
así como indica el
cuadro de al lado
con cada botón.

Visual C++ .net

Propiedad Cambie a
 Lo mismo con el
Text OFF
botón
Anchor Top
en el formulario.

Visual C++ .net

imagen.

Visual C++ .net

tiempo.

Visual C++ .net

 Cambiaremos la
fuente y tamaño de
los botones para
dejarlo más
destacado.
botones al mismo
tiempo, puedes
hacerlo con Control
pulsado y pinchar
uno a uno por cada
botón.

Visual C++ .net

y 18 como tamaño.
 Finalmente

Visual C++ .net

 Ahora nos
centramos en
colocar por orden
los botones para
usar tabulación en
caso de no poder
usar el ratón.
de tabulación”.

Visual C++ .net


Visual C++ .net

o la flecha verde.

Visual C++ .net

Descarga

“puerto_paralelo_cpp
_01.zip” para ver el
resultado final.
 Fuente 01

Visual C++ .net

Preparación
Visual C++


ejecutable.
button.

Preparación

108.
 En la propiedad
o etiqueta para no
hacerlo uno a uno y
perder el tiempo.

Preparación

Preparación

 Vamos añadir
recursos como
iconos en
“ProyectoNueva
carpeta”.

Preparación

Agrega estos recursos en la carpeta creada en el directorio
donde tienes guardado el proyecto.

Preparación

 En el “Explorador de
soluciones” pulsa
dos veces con el
ratón en
“AssemblyInfo.cpp”
para rellenar los
datos de
información del
ejecutable .exe.

Preparación

Preparación

 Arrastra un
formulario.

Preparación

la imagen, cuando
llegues al tercer
ventana.

Preparación


Preparación

 Coloca el
de los botones D0
como indica en la
imagen.
 En la página
parámetros.

Preparación

Propiedad Cambiar a
SizeMode AutoSize
sus propiedades.
Anchor Top
similar.
componente
llamarlo
pictureBox_D7 que
es el último.

Preparación

Preparación

 En mi caso está en
este directorio, ahora
inpout32.dll al lado
del Puerto Paralelo
cpp.exe.
 C:Documents and
SettingsHunterMis
documentosVisual
Studio
2010ProjectsPuerto
Paralelo cppDebug

Preparación


dress
cambie las
Anchor Top
propiedades.
Location 11; 275
todos los
componentes que
has introducido tal
cual como muestra
en el cuadro.

Preparación


Preparación

Anchor Top eds

Location 578; 299

Preparación

Preparación

 Colocaremos
nuestro icono .ico
la esquina de la
aplicación.
 En la propiedad
icono que desees.

Preparación

nuestros primeros códigos C++.

Preparación

Descarga

“puerto_paralelo_cpp
_02.zip” para ver el
resultado final.
 Fuente 02

Preparación

Importar librería


nueva clase.

Importar librería


Importar librería

nueva en
clase…”.

Importar librería

Importar librería

Nombre de la clase la llamaremos PortInterop, a partir de aquí
quedará fijo su nombre.

Importar librería

Se han creado PortInterop.h y PortInterop.ccp.

Importar librería


Importar librería

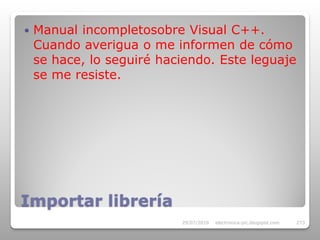

 Manual incompletosobre Visual C++.
Cuando averigua o me informen de cómo
se hace, lo seguiré haciendo. Este leguaje
se me resiste.

Importar librería


Importar librería

Visual Basic .net
Introducción


Basic Express Edition
2010 gratuitamente en el
siguiente enlace.
/express/Downloads



Visual Basic .net (Descarga)

Visual Basic .net (Descarga)

Visual Basic .net

 Descargarás un ejecutable del Visual Basic
 Si no usas la clave, Visual Basic 2010 Express

Visual Basic .net

 Si eres un iniciado al Visual C# 2010

 Enlace 1
 Enlace 2
 Enlace 3

Visual Basic .net

pantalla.

Visual Basic .net

Visual Basic .net

 Pulsa
“ArchivoNuevo
proyecto…”.
ventana eliges
“Aplicación de
Windows Form”
(AWF).
nombre que quieras,
“Puerto Paralelo vb”.

Visual Basic .net

se crea un nuevo
formulario.
 Con el botón
derecho del ratón,
para abrir la
ventana de
propiedades.

Visual Basic .net

 En la propiedad
como nombre
“Puerto paralelo
EP”.
quieras.

Visual Basic .net

en la propiedad
“StarPosition”.
 Cada vez que
ejecutes tu
en el centro de la
pantalla o de tu
monitor.

Visual Basic .net

los valores “673;
385” que son el
largo y ancho del
formulario.
es aspecto más
estirado por la
pantalla.
página.

Visual Basic .net

Visual C# .net

herramientas”,
selecciones un
arrastrándolo al
formulario o
pinchando dos

Visual Basic .net




escribes
“button_D0_ON”,
así como indica el
cuadro de al lado
con cada botón.

Visual Basic .net

Propiedad Cambie a
 Lo mismo con el
Text OFF
botón
Anchor Top
en el formulario.

Visual Basic .net

imagen.

Visual Basic .net

tiempo.
 Te pedirá el nombre, lo dejamos como
está y pulsa “Guardar”.

Visual Basic .net

 Cambiaremos la
fuente y tamaño de
los botones para
dejarlo más
destacado.
botones al mismo
tiempo, puedes
hacerlo con Control
pulsado y pinchar
uno a uno por cada
botón.

Visual Basic .net

y 18 como tamaño.
 Finalmente

Visual Basic .net

 Ahora nos
centramos en
colocar por orden
los botones para
usar tabulación en
caso de no poder
usar el ratón.
de tabulación”.

Visual Basic .net


Visual Basic .net

o la flecha verde.

Visual Basic .net

Descarga

“puerto_paralelo_vb_
resultado final.
 Fuente 01

Visual Basic .net

Preparación
Visual Basic .NET


ejecutable.
button.

Preparación

108.
 En la propiedad
o etiqueta para no
hacerlo uno a uno y
perder el tiempo.

Preparación

Preparación

 Vamos añadir
recursos como
iconos en
“ProyectoPropieda
des de Puerto
Paralelo vb”.

Preparación

Preparación

Pulsa el icono marcado con la flecha roja y selecciónalo.
Después si lo deseas puedes incluir información sobre el
ejecutable de la aplicación como podrás ver en la página
siguiente.

Preparación

Preparación

 Añadirás los .gif,
.ico, etc.
 Ya tenemos listos
estos recursos,
aunque falta la
librería inpout32.dll
que indicaremos
más adelante.
 Guarde y cierra la
pestaña “Puerto
Paralelo vb”.

Preparación

 Arrastra un
formulario.

Preparación

la imagen, cuando
llegues al tercer
ventana.

Preparación


Preparación

 Coloca el
de los botones D0
como indica en la
imagen.
 En la página
parámetros.

Preparación

Propiedad Cambiar a
SizeMode AutoSize
sus propiedades.
Anchor Top
similar.
componente
llamarlo
pictureBox_D7 que
es el último.

Preparación

Preparación

 En mi caso está en este
directorio, ahora
inpout32.dll al lado del
Puerto Paralelo vb.exe.

 C:Documents and
SettingsHunterMis
documentosVisual
Studio
2010ProjectsPuerto
Paralelo vbPuerto
Paralelo vbbinDebug

Preparación


dress
cambie las
Anchor Top
propiedades.
Location 11; 275
todos los
componentes que
has introducido tal
cual como muestra
en el cuadro.

Preparación


Preparación

Anchor Top eds

Location 578; 299

Preparación

Preparación

 Colocaremos
nuestro icono .ico
la esquina de la
aplicación.
 En la propiedad
icono que desees.

Preparación

nuestros primeros códigos Visual Basic.

Preparación

Descarga

resultado final.
 Fuente 02

Preparación

Importar librería


nueva clase.

Importar librería


Importar librería

nueva en
clase…”.

Importar librería

Nombre de la clase la llamaremos PortInterop.vb, a partir de
aquí quedará fijo su nombre.

Importar librería


Importar librería

 Se nos crea códigos
necesarios. En esta
clase sólo es para
importar el
inpout32.dll.

Importar librería

Colocaremos el código using como indica arriba marcado en rojo.

Importar librería

 Introduce este código para poder importar
la .dll.

<DllImport("inpout32.dll", EntryPoint :=
"Out32")> _ Public Shared Sub Output(adress As
Integer, value As Integer) End Sub
<DllImport("inpout32.dll", EntryPoint :=
"Inp32")> _ Public Shared Function Input(adress
As Integer) As Integer End Function

 Ver imagen en la siguiente página.

Importar librería

Importar librería

Más códigos VB
Introduciendo códigos de reseteo, alerta, opciones, imagen, etc.


 1) Añadir procedimientos, para
reutilización de códigos.
 2) Funciones para los botones.

Más códigos VB

 Selecciona el
Form1, formulario
principal, en
“Eventos”, haz
doble clic en la
propiedad “Load”.
 Después introduces
el código necesario
que puedes ver en
la siguiente página.

Más códigos VB

Se te genera códigos necesarios. Justo en la flecha roja ya
puedes poner este código. Abajo puedes poner Reset_Leds()


 Puedes poner todo este código en una
sola línea que continúa de la imagen
anterior.

 MessageBox.Show("No se escuentra la dll
especificada." & vbCr & vbLf & vbCr &
vbLf & "Asegúrate que la dll 'inpout32.dl'
esté al lado del ejecutable principal." &
vbCr & vbLf & "La reinstalación puede
resolver el problema.", "Aviso:",
MessageBoxButtons.OK,
MessageBoxIcon.[Stop])


 Ahora vamos añadir un procedimiento
“opciones”.


 Los procedimientos que vamos hacer en
las siguientes páginas es para cambiar los
estados de los dibujos de apagando y
encendido de los Led.

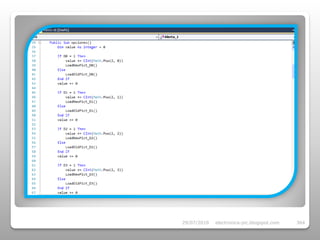

 A partir de la página siguiente, verás el
código completo.


 Ya llegamos el final de los códigos. Todo
está listo para controlar el puerto
paralelo.
 A partir de aquí ya podrás crear tu propio
interfaz a tu gusto y colores.
 Muchos ánimos. Si diseñas uno, puedes
pasarme las imágenes para publicarlo en
el manual.


Descarga

“puerto_paralelo_vb_
resultado final.
 Fuente 03

Preparación

Libros
Libros sobre electrónica digital y microcontroladres PIC.


Libro 1 Libro 2

Libros

Vídeos
(Requiere conexión a Internet)


Vídeo 1

 Ver vídeo

Vídeos

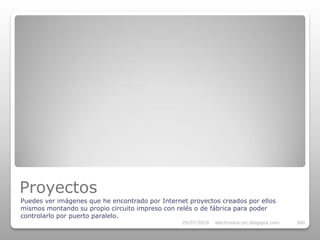

Proyectos

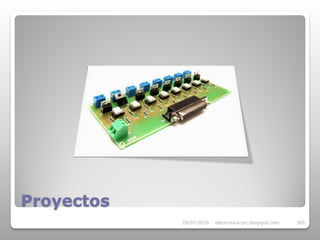

Puedes ver imágenes que he encontrado por Internet proyectos creados por ellos
mismos montando su propio circuito impreso con relés o de fábrica para poder
controlarlo por puerto paralelo.

Proyectos

Otros manuales

 Manuales relacionados con Visual Studio
Express.

 Puerto serie RS232 con PIC 16F84A

 Puerto serie PIC16F84A VC++ y
Visual Basic

 Ver más manuales.

Otros manuales

Enlaces de interés

 http://www.microsoft.com/express/ Descarga
gratuita de Visual Studio 2010 Express.

 http://www.developerfusion.com/ Convertidor de C#
a VB y VB a C#.

 http://social.msdn.microsoft.com Foro para consultar
dudas o resolver problemas sobre el mundo de Visual
Studio .NET.

 http://www.forosdeelectronica.com/ Foros de
electrónica donde podrás encontrar información sobre
interfaz aplicado a la electrónica.

 http://electronica-pic.blogspot.com/ Blog del creador
de este manual.

Enlaces de interés

 Si conoces más enlaces relacionado con el
tema e interesante, me lo notifica por
correo electrónico para incluirlo aquí
después de haberlo aprobado.

 Gracias.

Enlaces de interés

Versión del
 Versión: 1.05 manual
Publicado por primera vez:
23-07-2010


 Puedes publicar este Contacto
tutorial o manual sin Cualquier comentario,
sugerencia o mejoras del
previo aviso en tu manual, puedes escribirme
por correo electrónico al:
Web, foro, Blog, CD, metaconta@gmail.com
DVD, Blu-Ray, revistas
en papel, etc,
libremente.


Ángel Acaymo M. G.

Autor

Interfaz puerto paralelo LPT

Más contenido relacionado

La actualidad más candente

Similar a Interfaz puerto paralelo LPT

Más de Ángel Acaymo M. G.

Interfaz puerto paralelo LPT
