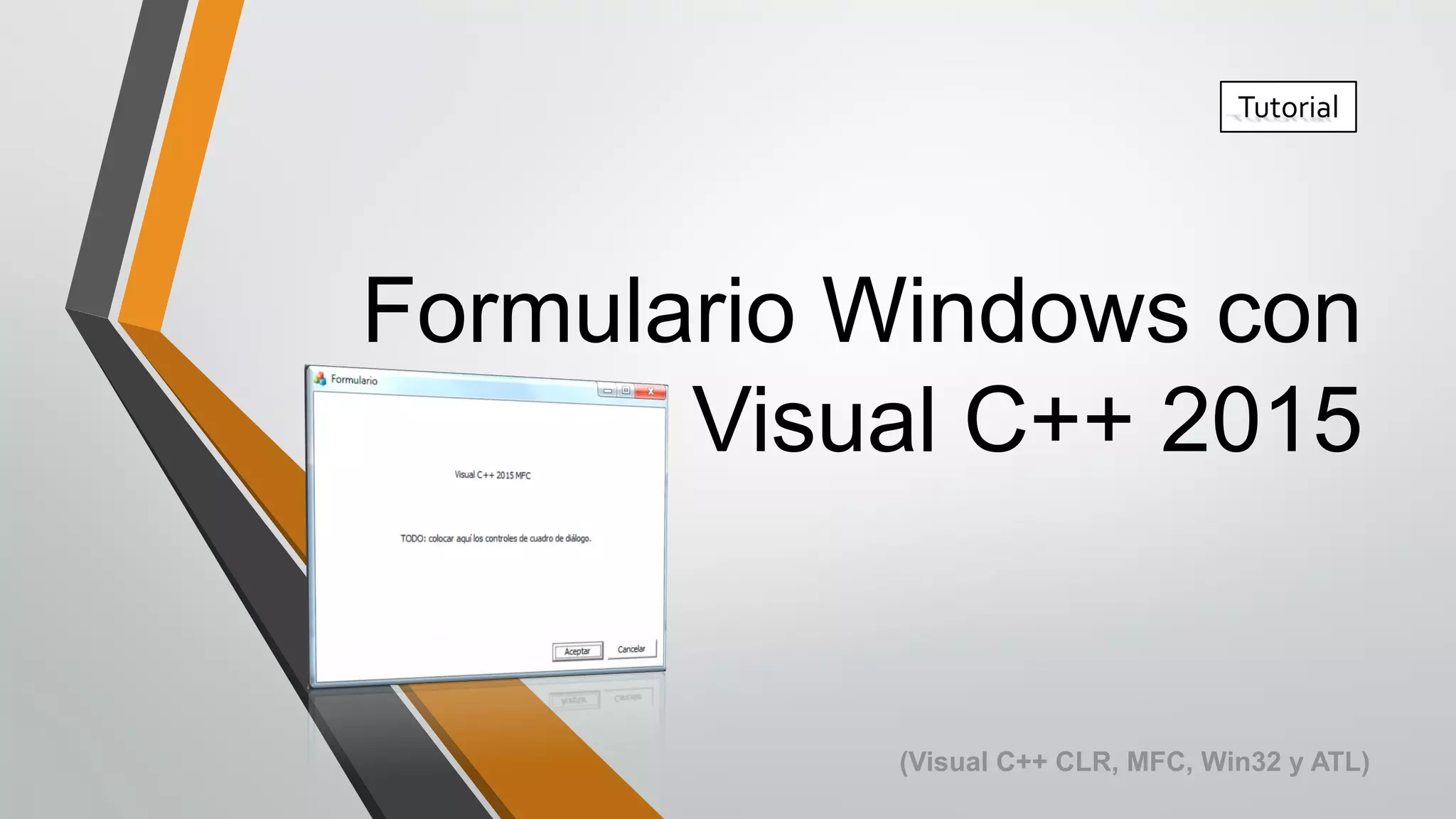

Formulario Windows con
Visual C++ 2015
Tutorial
(Visual C++ CLR, MFC, Win32 y ATL)

Índice
• Presentación – 4
• Visual C++ 2015 CLR – 12
• Visual C++ 2105 MFC – 30
• Visual C++ 2105 Win32 – 41
• Enlaces – 57
• Autor y versión – 60
11/12/2015Electrónica PIC - http://electronica-pic.blogspot.com.es 2

Presentación
• Desde Visual Studio 2012 han complicado un poco las cosas para
crear un Windows Form con Visual C++ CLR, cada versión cambian
detalles que en el fondo está bien por dentro, lo que es más difícil
acceder a él.
• Se presenta un tutorial pequeño paso a paso para saber como crear
un Windows Form.

Presentación
• Observando las opiniones que he visto por Internet, si vas a usar Visual C++
CLR que opta por la plataforma .net, mejor te centras en Visual C#.
• MFC, Win32 y ATL a parte de ser más complicado, se suele usar para tener
mejor rendimiento, kernel, driver y un largo etc, requiere más tiempo
haciendo códigos.
• Si optas por hacer una interfaz sencilla para controlar dispositivos externos
en el puerto serie como microcontroladores PIC, placas de Arduino,
Raspberry Pi o cualquier otro con el protocolo RS232, mejor usar Visual C++
CLR, C# o Visual Basic .net por su facilidad y comodidad.

Presentación
• Dependiendo de sus necesidades.
El uso de CLR le proveerá a usted con la más expresiva conjunto de bibliotecas (el todo .NET Framework), en el
costo de la restricción de su archivo ejecutable para exigir el .NET Framework para ser instalado en tiempo de
ejecución, así como la limitación a la plataforma de Windows (sin embargo, todos los 4 de los enumerados
tecnologías son solo para Windows, por lo que la limitación de la plataforma es, probablemente, el menos
problemático). Hablando de CLR, MFC, Win32 y ATL.
Sin embargo, CLR requiere el uso de C++/CLI extensiones para el lenguaje C++, así que, en esencia, la
necesidad de aprender algo más de las características de lenguaje con el fin de utilizar este. Al hacerlo,
obtendrá muchos "extras" tales como el acceso a la .red de bibliotecas, lleno de recolección de basura, etc.
ATL Y MFC son un poco más complicado de decidir. Le indico a la página de MSDN para elegir, para decidir
entre ellos. Sobre ATL y MFC es que usted no necesita .NET Framework, sólo el VC/MFC tiempos de ejecución
para ser instalado para su implementación.
El uso de Win32 directamente proporciona a los más pequeños ejecutables, con el menor número de
dependencias, pero es más trabajo para escribir código y tiempo.

Presentación
• En esta versión he trabajado con el Sistema operativo Windows 7 de
64 bits y Visual Studio Community 2015.
• Enlace para descargar Visual Studio Community 2015 (Gratuito).

Herramientas comunes

Herramientas comunes
• Puedes descargar Visual Studio
Community 2015 con un ejecutable a
travéz de Internet o descargarte una ISO
para grabarlo en un DVD.
• Antes de instalar, seleccionamos las
Herramientas comunes para Visual C++
2015 como indica en la imagen.

Visual C++ 2015 CLR

Visual C++ 2015 CLR
• Cuando tengas Visual Studio Community
2015 ya ejecutado, creamos un proyecto
nuevo.
• ArchivoNuevoProyecto…
• Mirar imagen grande en la página
siguiente.

Visual C++ 2015 CLR

Visual C++ 2015 CLR
• Le ventana Nuevo proyecto está abierta y
seguimos en orden lo que indica la imagen.
• 1) Visual C++ en Plantillas.
• 2) CLR.
• 3) Proyecto vacío de CLR.
• 4) Ponemos el nombre que queramos, en
este caso lo he llamado Proyectazo.
• 5) Pulsamos Aceptar.

Visual C++ 2015 CLR
• En el “Explorador de soluciones” seleccionamos el nombre de nuestro proyecto, en este caso
Proyectazo como el primer paso.
• En la barra de herramientas Proyecto, luegoAgregar un nuevo elemento tal como indica en la imagen
de abajo.

Visual C++ 2015 CLR
• Como muestra la imagen de abajo. Cloqueamos enVisual C++  UI y SeñalamosWindows Forms, le
he añadido como nombre en el tercer paso Form_Principal, puedes poner cualquier nombre, al final,
pulsaAceptar.

Visual C++ 2015 CLR
• En mi caso puede ver que hay un mensaje
de error como muestra en esta imagen y
en la página siguiente.
• No preocuparse, aún no hemos acabado.

Visual C++ 2015 CLR
• Cierra la pestaña pulsando la X. En la página siguiente lo volverás a abrir con el formulario.

Visual C++ 2015 CLR
• Indicamos en el “Explorador de soluciones”,
hacemos clic en el botón derecho del ratón y
luego pulsamos “Propiedades”.

Visual C++ 2015 CLR
• Sigue el procedimiento indicado abajo, en
Subsistema tiene que ser Windows
(/SUBSYSTEM:WINDOWS), luego pulsas
aplicar.

Visual C++ 2015 CLR
• Vete a la pestaña “Avanzadas”, Punto de
entrada escribes main.
• Finalmente el botón Aceptar.

Visual C++ 2015 CLR
• Escribe los códigos necesarios como muestra en la imagen, pero antes, mira la página siguiente
que se ve más grande y mejor.

Visual C++ 2015 CLR

Visual C++ 2015 CLR
• En la página siguiente muestra el proyecto
del formulario.
• Puedes añadirle un label, cambiar de título
al formulario como prueba.
• Luego pulsas F5 para compilar.

Visual C++ 2015 CLR

Visual C++ 2015 MFC

Visual C++ 2015 MFC
nuevo.
siguiente.

Visual C++ 2015 MFC

Visual C++ 2015 MFC
• 2) MFC.
• 3) Aplicación MFC.
este caso lo he llamado Proyecto_MFC.

Visual C++ 2015 MFC
• Aparece una ventana de información que te
indica rápidamente qué es lo que puedes crear
con el asistente.

Visual C++ 2015 MFC
• En el grupo de opciones debemos elegir "Basada
en cuadros de diálogo", alternativamente
tenemos la opción de utilizar diálogos HTML, ese
tipo de diálogo utiliza controles HTML.
• Luego debemos elegir como vamos a utilizar la
librería MFC:
• Si usamos MFC como un archivo compartido
nuestra aplicación (.exe) ocupará poco espacio
será portable hacia cualquier sistema operativo
Windows que tenga instaladoVisual C++ Runtime.
• En cambio si usamos MFC como una biblioteca
estática nuestra aplicación contiene todo lo
necesario para ejecutarse, puede llegar a ocupar
muchos megas y puede portarse a otros sistemas
Windows que incluso no tengan instaladoVisual
C++ Runtime.
• No usar Bibliotecas Unicode, a menos que sean
completamente necesarias.

Visual C++ 2015 MFC
Marco grueso. Si esta activada la propiedad "Border" del diálogo es
"Resizing", y si no es "Dialog Frame“
•Cuadro minimizar: Propiedad "Minimize Box" = True/False
•cuadro Maximizar: Propiedad "Maximize Box" = True/False
•Minimizado: Inicia la ventana minimizada.
•
Agrega esta linea de código en la función OnInitDialog:
ShowWindow(SW_MINIMIZE);
•Maximizado: Inicia la ventana maximizada.
Agrega esta línea de código en la función OnInitDialog:
ShowWindow(SW_MAXIMIZE);
•Menú del sistema: Es el menú que aparece cuando hacemos clic derecho
sobre la barra de título.
•Cuadro de diálogo Acerca de: Es un dialogo que muestra información de la
aplicación, conocida también como "About... ", a diferencia de las
aplicaciones SDI/MDI no tenemos un menú, es por eso que el asistente
agrega un segmento de código que permite visualizar este diálogo.

Visual C++ 2015 MFC
• Lo dejamos así para tener todo limpio para
este ejemplo.

Visual C++ 2015 MFC
• Tendremos un diálogo que nos va a mostrar
las clases que van a generarse, en este
punto podemos elegir las clases bases, es
muy importante hacerlo por que luego va a
ser un poco tedioso hacer cambios.
• En la página siguiente muestra el proyecto
del formulario.
• Puedes añadirle un label, cambiar de título al
formulario como prueba.
• Luego pulsas F5 para compilar.

Visual C++ 2015 MFC

Visual C++ 2015 Win32

nuevo.
siguiente.

• 2) Win32.
• 3) Aplicación Win32.
este caso lo he llamado Proyecto_Win32.

• Aparecerá información.
• Pulsa Siguiente.

• En Opciones adicionales, marca Proyecto
vacío.
• Luego Finalizar.

• Selecciona Archivo C++ (.cpp).
• Como nombre he puesto
Mensaje_texto.cpp.
• Pulse Aceptar.

• En el Explorador de soluciones se ha
creado en Archivos de código fuente el
elemento Mensaje_texto.cpp.

• La explicación paso por paso de cada
código lo explica en el enlace.
• Solo nos centramos en el código fuente
final en el cual insertaremos dentro del
elemento Mensaje_texto.cpp.
• He modificado el nombre del texto,
coordenada del texto, del formulario y el
título del formulario.
• Código fuente en las siguientes páginas.
• Ver enlace.

• Pulsamos F5 para compilar y
comprobamos el formulario.

Enlaces
Enlaces de descargas del ejemplo, foros y otras
informaciones.

Enlaces
Descripción
• Por si quieres ver detalles del programa de este
ejemplo, o no hayas la solución desde el
tutorial, aquí dejo un enlace de descarga de
ejemplo.
Descargar
• Enlace
• Enlace

Enlaces
• Visual Studio Community 2015: Web principal para la descarga.
• MSDN: Foro oficial sobre Visual Studio.
• TechNet: Foro oficial sobre Sistemas Operativos Windows.
• Blog: Electrónica PIC, encontrarás tutoriales relacionado con Visual Studio y
electrónica.

Autor
Ángel Acaymo M. G.
Versión 2.0
Contacto: metaconta@gmail.com
