1. CIRCUITOS DIGITALES II
PIC16F887
Mg. Ing. FERNANDO APARICIO URBANO MOLANO

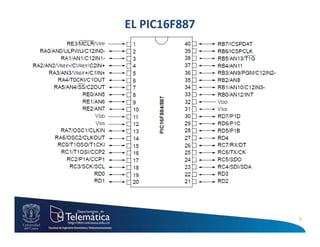

2. EL PIC16F887
2

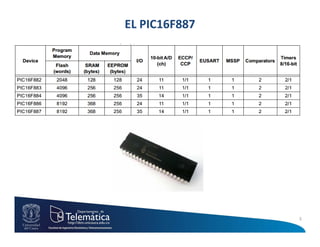

3. EL PIC16F887
3

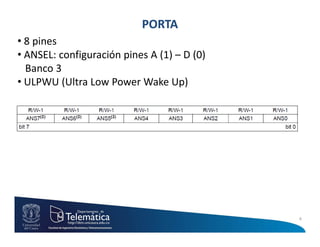

4. PORTA
• 8 pines
• ANSEL: configuración pines A (1) – D (0)
Banco 3
• ULPWU (Ultra Low Power Wake Up)
4

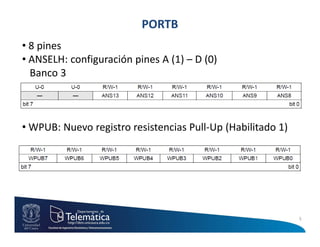

5. PORTB
• 8 pines
• ANSELH: configuración pines A (1) – D (0)
Banco 3
• WPUB: Nuevo registro resistencias Pull-Up (Habilitado 1)
5

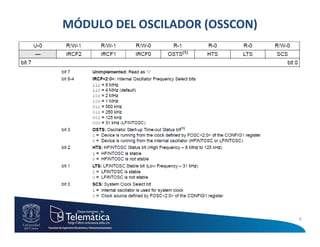

6. MÓDULO DEL OSCILADOR (OSSCON)
6

7. TEMPORIZADOR WATCHDOG
7
