CIRCUITOS DIGITALES I
CIRCUITOS SECUENCIALES
Ing. Fernando Aparicio Urbano Molano

2. 2
Circuitos Secuenciales
Ing. Fernando A. Urbano M.

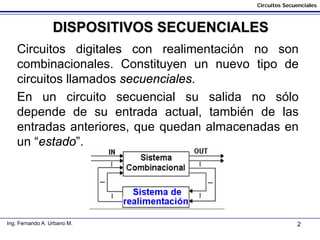

DISPOSITIVOS SECUENCIALES
Circuitos digitales con realimentación no son
combinacionales. Constituyen un nuevo tipo de
circuitos llamados secuenciales.
En un circuito secuencial su salida no sólo
depende de su entrada actual, también de las
entradas anteriores, que quedan almacenadas en
un “estado”.

3. 3
Circuitos Secuenciales
Ing. Fernando A. Urbano M.

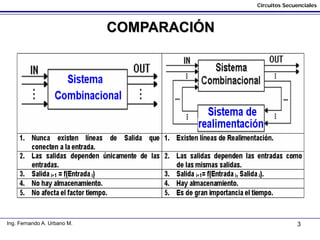

COMPARACIÓN

4. 4
Circuitos Secuenciales
Ing. Fernando A. Urbano M.

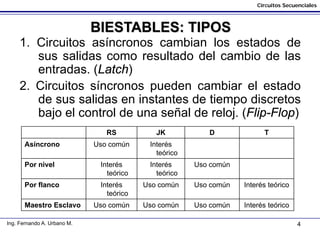

BIESTABLES: TIPOS
1. Circuitos asíncronos cambian los estados de
sus salidas como resultado del cambio de las
entradas. (Latch)
2. Circuitos síncronos pueden cambiar el estado
de sus salidas en instantes de tiempo discretos
bajo el control de una señal de reloj. (Flip-Flop)
RS JK D T
Asíncrono Uso común Interés
teórico
Por nivel Interés
teórico
Interés
teórico
Uso común
Por flanco Interés
teórico
Uso común Uso común Interés teórico
Maestro Esclavo Uso común Uso común Uso común Interés teórico

5. 5
Circuitos Secuenciales
Ing. Fernando A. Urbano M.
DISPOSITIVOS DE ALMACENAMIENTO
En la memoria en los computadores, la mínima
cantidad de información (1 bit) se almacena en un
biestable (0 o 1).
Un conjunto de biestables podrán almacenar la
información correspondiente a una cierta cantidad
de bits.
Cerrojos o latch.
Flip-flops
Registros
Memorias.
Contadores

6. 6
Circuitos Secuenciales
Ing. Fernando A. Urbano M.

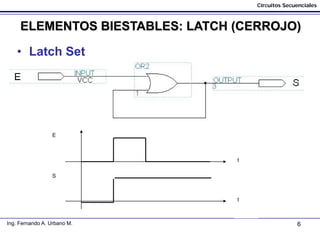

ELEMENTOS BIESTABLES: LATCH (CERROJO)
• Latch Set
E
t
t
S

7. 7
Circuitos Secuenciales
Ing. Fernando A. Urbano M.

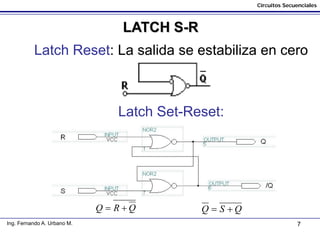

LATCH S-R
Latch Reset: La salida se estabiliza en cero
Latch Set-Reset:
QRQ += QSQ +=

8. 8
Circuitos Secuenciales
Ing. Fernando A. Urbano M.

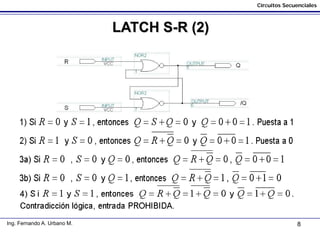

LATCH S-R (2)

9. 9
Circuitos Secuenciales
Ing. Fernando A. Urbano M.

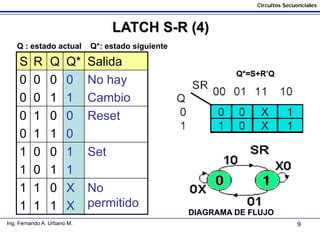

LATCH S-R (4)
DIAGRAMA DE FLUJO
S R Q Q* Salida
0
0
0
0
0
1
0
1
No hay
Cambio
0
0
1
1
0
1
0
0
Reset
1
1
0
0
0
1
1
1
Set
1
1
1
1
0
1
X
X
No
permitido
Q*=S+R’Q
Q : estado actual Q*: estado siguiente
Q*=S+R’Q
DIAGRAMA DE FLUJO
Q*=S+R’Q
DIAGRAMA DE FLUJO
Q*=S+R’Q

10. 10
Circuitos Secuenciales
Ing. Fernando A. Urbano M.

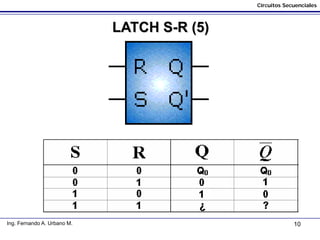

LATCH S-R (5)

11. 11
Circuitos Secuenciales
Ing. Fernando A. Urbano M.

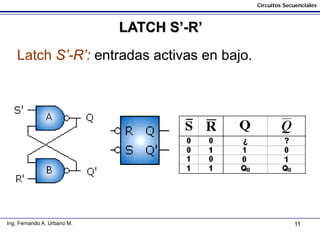

LATCH S’-R’
Latch S’-R’: entradas activas en bajo.

12. 12
Circuitos Secuenciales
Ing. Fernando A. Urbano M.

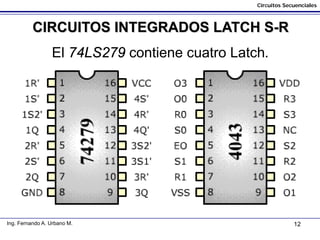

CIRCUITOS INTEGRADOS LATCH S-R
El 74LS279 contiene cuatro Latch.

13. 13
Circuitos Secuenciales
Ing. Fernando A. Urbano M.

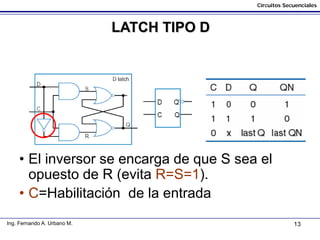

LATCH TIPO D
• El inversor se encarga de que S sea el
opuesto de R (evita R=S=1).
• C=Habilitación de la entrada

14. 14
Circuitos Secuenciales
Ing. Fernando A. Urbano M.

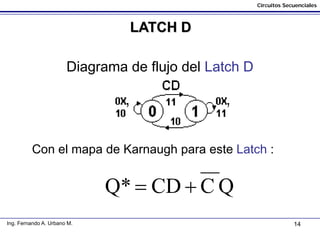

LATCH D
Diagrama de flujo del Latch D
Con el mapa de Karnaugh para este Latch :
QCCDQ* +=
