1. UNIDAD V:
INSPECCION DE OBRAS.
REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN UNIVERSITARIA
INSTITUTO UNIVERSITARIO POLITÉCNICO
“SANTIAGO MARIÑO”
EXTENSIÓN C.O.L CABIMAS.
REALIZADO POR:
GÉNESIS NAVEDA
C.I: 20.331.945
CARRERA: ING. CIVIL.
CABIMAS, MAYO 2018.

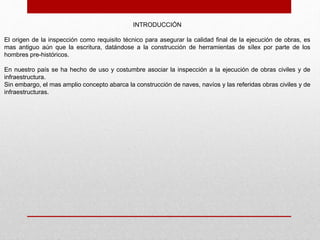

2. INTRODUCCIÓN
El origen de la inspección como requisito técnico para asegurar la calidad final de la ejecución de obras, es
mas antiguo aún que la escritura, datándose a la construcción de herramientas de sílex por parte de los
hombres pre-históricos.
En nuestro país se ha hecho de uso y costumbre asociar la inspección a la ejecución de obras civiles y de
infraestructura.
Sin embargo, el mas amplio concepto abarca la construcción de naves, navíos y las referidas obras civiles y de
infraestructuras.

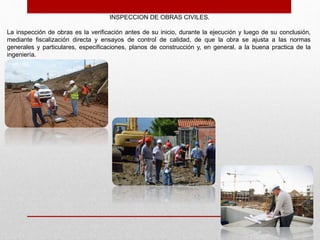

3. INSPECCION DE OBRAS CIVILES.
La inspección de obras es la verificación antes de su inicio, durante la ejecución y luego de su conclusión,
mediante fiscalización directa y ensayos de control de calidad, de que la obra se ajusta a las normas
generales y particulares, especificaciones, planos de construcción y, en general, a la buena practica de la
ingeniería.

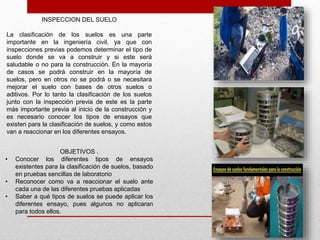

4. INSPECCION DEL SUELO
La clasificación de los suelos es una parte
importante en la ingeniería civil, ya que con
inspecciones previas podemos determinar el tipo de
suelo donde se va a construir y si este será
saludable o no para la construcción. En la mayoría
de casos se podrá construir en la mayoría de
suelos, pero en otros no se podrá o se necesitara
mejorar el suelo con bases de otros suelos o
aditivos. Por lo tanto la clasificación de los suelos
junto con la inspección previa de este es la parte
más importante previa al inicio de la construcción y
es necesario conocer los tipos de ensayos que
existen para la clasificación de suelos, y como estos
van a reaccionar en los diferentes ensayos.
OBJETIVOS .
• Conocer los diferentes tipos de ensayos
existentes para la clasificación de suelos, basado
en pruebas sencillas de laboratorio
• Reconocer como va a reaccionar el suelo ante
cada una de las diferentes pruebas aplicadas
• Saber a qué tipos de suelos se puede aplicar los
diferentes ensayo, pues algunos no aplicaran
para todos ellos.

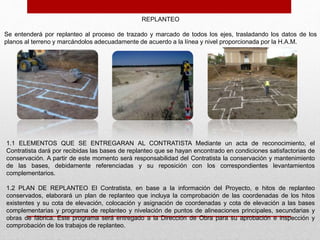

5. REPLANTEO
Se entenderá por replanteo al proceso de trazado y marcado de todos los ejes, trasladando los datos de los
planos al terreno y marcándolos adecuadamente de acuerdo a la línea y nivel proporcionada por la H.A.M.
1.1 ELEMENTOS QUE SE ENTREGARAN AL CONTRATISTA Mediante un acta de reconocimiento, el
Contratista dará por recibidas las bases de replanteo que se hayan encontrado en condiciones satisfactorias de
conservación. A partir de este momento será responsabilidad del Contratista la conservación y mantenimiento
de las bases, debidamente referenciadas y su reposición con los correspondientes levantamientos
complementarios.
1.2 PLAN DE REPLANTEO El Contratista, en base a la información del Proyecto, e hitos de replanteo
conservados, elaborará un plan de replanteo que incluya la comprobación de las coordenadas de los hitos
existentes y su cota de elevación, colocación y asignación de coordenadas y cota de elevación a las bases
complementarias y programa de replanteo y nivelación de puntos de alineaciones principales, secundarias y
obras de fábrica. Este programa será entregado a la Dirección de Obra para su aprobación e inspección y
comprobación de los trabajos de replanteo.

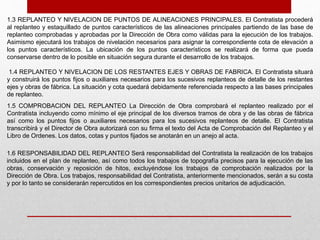

6. 1.3 REPLANTEO Y NIVELACION DE PUNTOS DE ALINEACIONES PRINCIPALES. El Contratista procederá
al replanteo y estaquillado de puntos característicos de las alineaciones principales partiendo de las base de
replanteo comprobadas y aprobadas por la Dirección de Obra como válidas para la ejecución de los trabajos.
Asimismo ejecutará los trabajos de nivelación necesarios para asignar la correspondiente cota de elevación a
los puntos característicos. La ubicación de los puntos característicos se realizará de forma que pueda
conservarse dentro de lo posible en situación segura durante el desarrollo de los trabajos.
1.4 REPLANTEO Y NIVELACION DE LOS RESTANTES EJES Y OBRAS DE FABRICA. El Contratista situará
y construirá los puntos fijos o auxiliares necesarios para los sucesivos replanteos de detalle de los restantes
ejes y obras de fábrica. La situación y cota quedará debidamente referenciada respecto a las bases principales
de replanteo.
1.5 COMPROBACION DEL REPLANTEO La Dirección de Obra comprobará el replanteo realizado por el
Contratista incluyendo como mínimo el eje principal de los diversos tramos de obra y de las obras de fábrica
así como los puntos fijos o auxiliares necesarios para los sucesivos replanteos de detalle. El Contratista
transcribirá y el Director de Obra autorizará con su firma el texto del Acta de Comprobación del Replanteo y el
Libro de Ordenes. Los datos, cotas y puntos fijados se anotarán en un anejo al acta.
1.6 RESPONSABILIDAD DEL REPLANTEO Será responsabilidad del Contratista la realización de los trabajos
incluidos en el plan de replanteo, así como todos los trabajos de topografía precisos para la ejecución de las
obras, conservación y reposición de hitos, excluyéndose los trabajos de comprobación realizados por la
Dirección de Obra. Los trabajos, responsabilidad del Contratista, anteriormente mencionados, serán a su costa
y por lo tanto se considerarán repercutidos en los correspondientes precios unitarios de adjudicación.

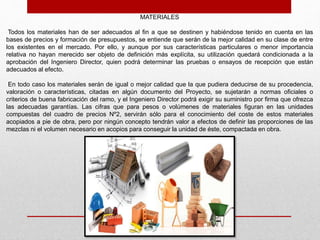

7. MATERIALES
Todos los materiales han de ser adecuados al fin a que se destinen y habiéndose tenido en cuenta en las
bases de precios y formación de presupuestos, se entiende que serán de la mejor calidad en su clase de entre
los existentes en el mercado. Por ello, y aunque por sus características particulares o menor importancia
relativa no hayan merecido ser objeto de definición más explícita, su utilización quedará condicionada a la
aprobación del Ingeniero Director, quien podrá determinar las pruebas o ensayos de recepción que están
adecuados al efecto.
En todo caso los materiales serán de igual o mejor calidad que la que pudiera deducirse de su procedencia,
valoración o características, citadas en algún documento del Proyecto, se sujetarán a normas oficiales o
criterios de buena fabricación del ramo, y el Ingeniero Director podrá exigir su suministro por firma que ofrezca
las adecuadas garantías. Las cifras que para pesos o volúmenes de materiales figuran en las unidades
compuestas del cuadro de precios Nº2, servirán sólo para el conocimiento del coste de estos materiales
acopiados a pie de obra, pero por ningún concepto tendrán valor a efectos de definir las proporciones de las
mezclas ni el volumen necesario en acopios para conseguir la unidad de éste, compactada en obra.

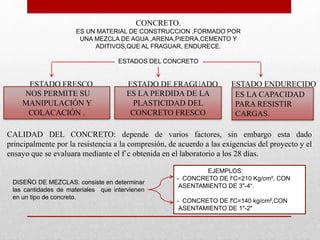

8. CONCRETO.
ES UN MATERIAL DE CONSTRUCCION ,FORMADO POR
UNA MEZCLA DE AGUA ,ARENA,PIEDRA,CEMENTO Y
ADITIVOS,QUE AL FRAGUAR, ENDURECE.
ESTADOS DEL CONCRETO
ESTADO FRESCO
NOS PERMITE SU
MANIPULACIÓN Y
COLACACIÓN .
ESTADO DE FRAGUADO
ES LA PERDIDA DE LA
PLASTICIDAD DEL
CONCRETO FRESCO
ESTADO ENDURECIDO
ES LA CAPACIDAD
PARA RESISTIR
CARGAS.
CALIDAD DEL CONCRETO: depende de varios factores, sin embargo esta dado
principalmente por la resistencia a la compresión, de acuerdo a las exigencias del proyecto y el
ensayo que se evaluara mediante el f`c obtenida en el laboratorio a los 28 días.
DISEÑO DE MEZCLAS: consiste en determinar
las cantidades de materiales que intervienen
en un tipo de concreto.
EJEMPLOS:
- CONCRETO DE f‘C=210 Kg/cm², CON
ASENTAMIENTO DE 3"-4“.
- CONCRETO DE f'C=140 kg/cm²,CON
ASENTAMIENTO DE 1"-2"

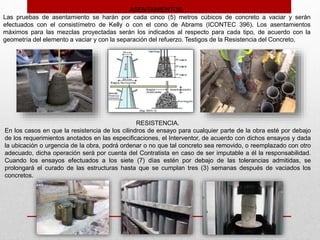

9. ASENTAMIENTOS.
Las pruebas de asentamiento se harán por cada cinco (5) metros cúbicos de concreto a vaciar y serán
efectuados con el consistímetro de Kelly o con el cono de Abrams (ICONTEC 396). Los asentamientos
máximos para las mezclas proyectadas serán los indicados al respecto para cada tipo, de acuerdo con la
geometría del elemento a vaciar y con la separación del refuerzo. Testigos de la Resistencia del Concreto.
RESISTENCIA.
En los casos en que la resistencia de los cilindros de ensayo para cualquier parte de la obra esté por debajo
de los requerimientos anotados en las especificaciones, el Interventor, de acuerdo con dichos ensayos y dada
la ubicación o urgencia de la obra, podrá ordenar o no que tal concreto sea removido, o reemplazado con otro
adecuado, dicha operación será por cuenta del Contratista en caso de ser imputable a él la responsabilidad.
Cuando los ensayos efectuados a los siete (7) días estén por debajo de las tolerancias admitidas, se
prolongará el curado de las estructuras hasta que se cumplan tres (3) semanas después de vaciados los
concretos.

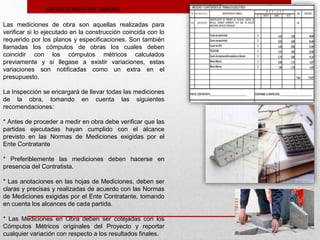

10. MEDICIONES EN OBRAS.
Las mediciones de obra son aquellas realizadas para
verificar si lo ejecutado en la construcción coincida con lo
requerido por los planos y especificaciones. Son también
llamadas los cómputos de obras los cuales deben
coincidir con los cómputos métricos calculados
previamente y si llegase a existir variaciones, estas
variaciones son notificadas como un extra en el
presupuesto.
La Inspección se encargará de llevar todas las mediciones
de la obra, tomando en cuenta las siguientes
recomendaciones:
* Antes de proceder a medir en obra debe verificar que las
partidas ejecutadas hayan cumplido con el alcance
previsto en las Normas de Mediciones exigidas por el
Ente Contratante
* Preferiblemente las mediciones deben hacerse en
presencia del Contratista.
* Las anotaciones en las hojas de Mediciones, deben ser
claras y precisas y realizadas de acuerdo con las Normas
de Mediciones exigidas por el Ente Contratante, tomando
en cuenta los alcances de cada partida.
* Las Mediciones en Obra deben ser cotejadas con los
Cómputos Métricos originales del Proyecto y reportar
cualquier variación con respecto a los resultados finales.

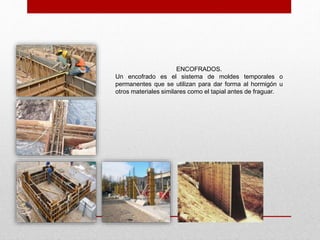

11. ENCOFRADOS.
Un encofrado es el sistema de moldes temporales o
permanentes que se utilizan para dar forma al hormigón u
otros materiales similares como el tapial antes de fraguar.

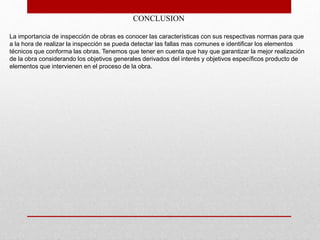

12. CONCLUSION
La importancia de inspección de obras es conocer las características con sus respectivas normas para que
a la hora de realizar la inspección se pueda detectar las fallas mas comunes e identificar los elementos
técnicos que conforma las obras. Tenemos que tener en cuenta que hay que garantizar la mejor realización
de la obra considerando los objetivos generales derivados del interés y objetivos específicos producto de
elementos que intervienen en el proceso de la obra.
