1. Tema: Losas y vigas
2017-I
V
I
Docente: Mg. Ing. Civil Máximo Huayanca Hernández
2. LOSAS Y VIGAS
QUE VAS A LOGRAR?
Al terminar este tema , conocerás los tipos
de losas
QUE TE VAS A LLEVAR?
Capacidad de reconocer
los tipos de vigas
QUE SABES ACERCA DE…?
1. Viga de amarre
2. Viga chata
Mgtr. Ing Civil Máximo E. Huayanca HernándezMgtr. Ing Civil Máximo E. Huayanca Hernández
7. Ing° M. Huayanca Hernández
Necesitamos colocar:
3 fierros de 3/8” = 213 mm2
Podríamos colocar:
2 fierros de 1/2” = 258 mm2
CUANDO NO DISPONEMOS DE FIERRO DE 3/8” EN OBRA
11. REGLAMENTO NACIONAL DE EDIFICACIONES
Ing° M. Huayanca Hernández
Tienen fuerza de ley
Mejora la seguridad de las
personas
Requisitos mínimos que deben cumplir las estructuras los materiales y el diseño.

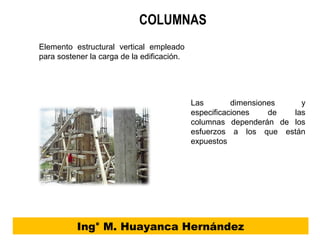

12. COLUMNAS
Ing° M. Huayanca Hernández
Las dimensiones y
especificaciones de las
columnas dependerán de los
esfuerzos a los que están
expuestos
Elemento estructural vertical empleado
para sostener la carga de la edificación.
14. COLUMNAS
Ing° M. Huayanca Hernández
COLUMNA CORTA
Falla por aplastamiento
COLUMNA LARGA
Elementos esbeltos, fallan
por pandeo
COLUMNA INTERMEDIO Aplastamiento y pandeo

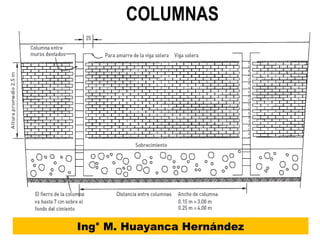

15. COLUMNAS
Ing° M. Huayanca Hernández
Son de concreto armado (concreto +
fierro)
Indispensable para que el muro sea
resistente
Se construyen entre paños de
muros (pudiendo ser dentados)
Debe iniciarse del cimiento nunca
del sobrecimiento
18. COLUMNAS
Ing° M. Huayanca Hernández
Elementos verticales que
trasmiten cargas de compresión
Generalmente
acompañadas de un
momento
Los estribos o espirales
confinan el núcleo
aumentando la resistencia
19. VIGA
Ing° M. Huayanca Hernández
Trabaja principalmente a flexión
En las vigas la longitud
predomina sobre las dos
dimensiones y suele ser
horizontal
El esfuerzo de flexión provoca tensiones de tracción
y compresión
20. VIGAS
Ing° M. Huayanca Hernández
Son elementos principales del
techo
Soportan y transmiten
cargas a las columnas
Las mismas que descansan
en la cimentación
Transmitiéndose finalmente al
suelo
Dan estabilidad a las
estructuras
22. Ing° M. Huayanca Hernández

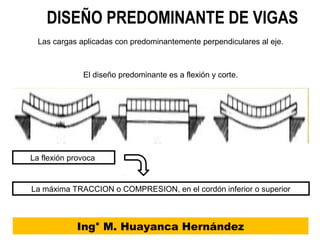

DISEÑO PREDOMINANTE DE VIGAS
Las cargas aplicadas con predominantemente perpendiculares al eje.
El diseño predominante es a flexión y corte.
La flexión provoca
La máxima TRACCION o COMPRESION, en el cordón inferior o superior
28. DINTEL (función)
Ing° M. Huayanca Hernández
Refuerzan los muros, Se colocan sobre aberturas (puertas, ventanas). Se apoyan
en el muro con un mínimo de 25 cm. A ambos lados
32. CHATA (forma)
Ing° M. Huayanca Hernández
Altura igual al peralte de la losa, se usan para soportar
tabiques, generalmente es viga de amarre.
33. PERALTADA (forma)
Ing° M. Huayanca Hernández

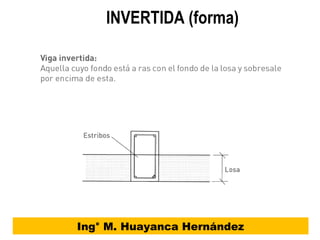

Peralte hacia abajo o invertida, altura mayor al peralte de la
losa; transmiten el peso a las columnas.

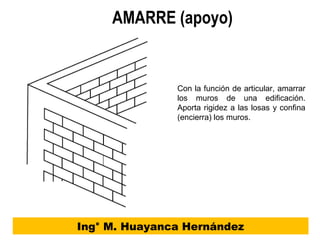

39. AMARRE (apoyo)
Ing° M. Huayanca Hernández
Con la función de articular, amarrar
los muros de una edificación.
Aporta rigidez a las losas y confina
(encierra) los muros.
42. Ing° M. Huayanca Hernández
+
+
-
-

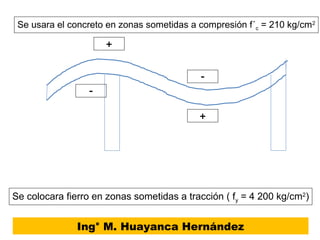

Se colocara fierro en zonas sometidas a tracción ( fy = 4 200 kg/cm2
)
Se usara el concreto en zonas sometidas a compresión f´c = 210 kg/cm2
43. IMPORTANTE
Ing° M. Huayanca Hernández
Respetar el confinamiento,
ubicando los estribos,
según indique el plano de
estructuras.
