La bóveda tabicada es una técnica constructiva que utiliza piezas cerámicas planas unidas con yeso para crear bóvedas rebajadas sin necesidad de cimbras. A lo largo de la historia, se ha empleado en iglesias y edificios industriales, destacando su diseño eficiente, que minimiza el uso de materiales y costes. Esta técnica es notable por su capacidad para integrarse al paisaje y ofrecer estructuras ligeras y resistentes.

1. bóveda tabicadaautor: alinaescalante romeroPor respeto al trabajo intelectual de losautores, se solicita que al utilizar la presente información, se haga referencia al autor y la fuente de este documento.

2. La bóveda catalana o bóveda tabicada, es una técnica basada en la construcción de bóvedas rebajadas a partir de piezas cerámicas planas. Estas se unen con yeso para hacer la primera capa, que fragua con rapidez y no necesita de cimbras para que la bóveda aguante sin cerrar. Una vez terminada la primera capa se construyen las sucesivas capa unidas con mortero, que da la resistencia necesaria.

3. Normalmente el ángulo de inclinación en el arranque es de 45 grados.Al avanzar la construcción, el ángulo se incrementa.El espesor normal es de 2 capas (10 cm incluyendo la capa de mortero y recubrimientos), pero también se encuentran de 1 capa (5cm).

4. Hasta el siglo XIX las bóvedas tabicadas se han usado para diferentes elementos:-para cubrir naves de iglesias: sólo deben soportar su propio peso y van protegidas por una techumbre de maderapara formar forjados

5. para construir escalerasA partir del siglo XIX se empezaron a usar para cubiertas y suelos de edificios industriales.Proceso constructivo de una bóveda en rincón de claustro

6. Arquitectura visigoda, EspañaSiglo VIICabecera de la Iglesia Mozárabe de San Andrés de Satué, La Rioja, EspañaSiglo XIIglesia del castillo convento de Calatrava la NuevaSiglo XIII

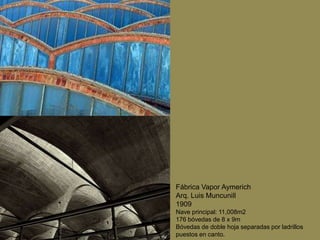

7. Fábrica Vapor AymerichArq. Luis Muncunill1909Nave principal: 11,008m2176 bóvedas de 8 x 9mBóvedas de doble hoja separadas por ladrillos puestos en canto.

8. Escalera y lucernario de la Iglesia de la Sagrada FamiliaEscuela de la Sagrada FamiliaAntonio Gaudí1910Casa MiláAntonio Gaudí1906

9. Iglesia La AtlántidaEladio Dieste

10. Arq. Michael Ramage

11. La flecha de la cubierta es directamente proporcional a la dimensión menor por cubrir y generalmente se considera del 20% al 25% del claro menor. Por ejemplo, en un espacio de 3x5m, la flecha será de 60 a 75cm.Forjados

12. Forjados

13. Forjados

14. Rafael Guastavino(1842, Valencia – 1908, Baltimore)

15. Estación Central, Nueva YorkEscalera de la Iglesia de San Juan el Divino1901Estación City Hall, Nueva York1901

16. Bóveda de UnionStation, Pittsburg1900

17. Teatro La Massa, Cataluña1880

18. Bridgemarket, Mahattan1909

19. Centro de Interpretación Mapungubwe en Sudáfrica Peter RichArchitects

20. Premio:“WorldBuilding of theYear”WorldArchitecture Festival Awards2009, BarcelonaSostenibleEconómicoEleganteIntegración con el paisaje

21. Se utilizaron ladrillos artesanales de arcilla prensada y cocidos al sol.La bóveda más grande tiene 15.7 m de luz y un espesor máximo de 30cm formado por capas de ladrillos planos sin ningún tipo de refuerzo de armadura.Se usaron más de 300 000 ladrillos.

22. Primera hoja o capa de ladrillos colocados con yeso.Encima se disponen 2 capas de ladrillo y mortero de cemento, lo que hace que la bóveda sea mucho más ligera. proceso de construcción

23. Al ser una estructura sin armado de refuerzo, la producción y los costes se simplifican a la vez que se reduce el coste energético de construcción.La técnica de la bóveda tabicada minimiza el uso de cimbra ahorrando tiempo, material de encofrado y dinero.proceso de construcción

24. Estructuras guía no colaborantes estructuralmente para marcar la geometría de las bóvedas y cúpulas.El yeso tiene un fraguado tan rápido que permite poner un ladrillo al lado de otro haciendo que se sostengan entre ellos lo cual hace innecesaria la cimbra o cualquier tipo de estructura de madera como encofrado provisional de la bóveda.proceso de construcción

25. Detalle de acabado con piedra local.El edificio se recubrió con piedra de una cantera local para añadir carga estática que estabilice y proteja las bóvedas a la vez que integra el conjunto en el paisaje.proceso de construcción

26. Detalle del dramático apoyo de la bóveda

27. Aparece en México a mediados del siglo XIX, en las regiones de Querétaro y Jalisco.A diferencia de la bóveda catalana, los ladrillos se pegan por la cara, quedando visible el canto.Se utiliza ladrillo común hecho a mano de 5 x10 x20 cm (cuña).El mortero está compuesto de cemento, cal y arena en proporción 1:1:8. La cantidad de arena varía según el artesano.Ver video: http://www.youtube.com/watch?v=CiEQBboDE7sBóveda recargada

28. Alfonso Ramírez PonceArq. mexicano

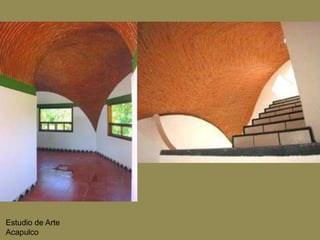

29. Casa HoyoCd. México

30. Estudio de ArteAcapulco

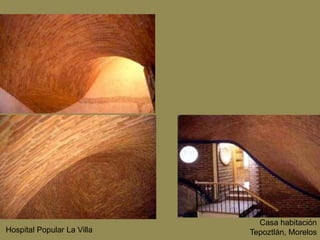

31. Salón de FiestasPachuca
