El documento habla sobre sistemas hidráulicos contra incendios. Estos sistemas utilizan agua bajo presión para combatir fuegos y constan de almacenamiento de agua, bombas, tuberías, y rociadores. También incluyen gabinetes contra incendios para almacenar equipos de emergencia y extintores.

2. Es una rama de la física ampliamente presente en la ingeniería y se encarga del estudio de
las propiedades mecánicas de los fluidos. Los sistemas hidráulicos se utilizan como un
medio de transmisión de energía fácil y eficiente, además es barata y no contamina

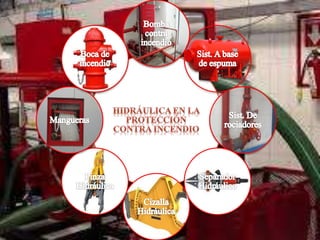

La energía hidráulica en este caso para el flujo de líquidos que pasa por las tuberías, tal
como las tomas de agua, mangueras o rociadores. Pero también esta presente en equipos
hidráulicos para el rescate como es el caso de la “Pinza Hidráulica”
Los sistemas hidráulicos contra incendio tienen muy distintos alcances. Requerimientos
mínimos de un sistema hidráulico contra incendio:
– Almacenamiento de agua;
– Medio de proporcionar flujo y presión al agua, que generalmente es el sistema de bombas
contra incendio;
– La red de tuberías hidráulica, que llevará el agua hasta los distintos riesgos, y los medios
de descarga hacia el riesgo protegido.

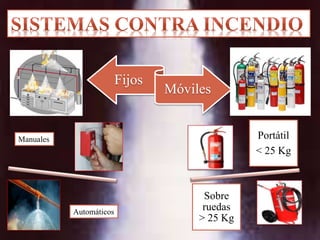

4. Fijos
Móviles
Portátil
< 25 Kg
Sobre
ruedas
> 25 Kg
Automáticos
Manuales

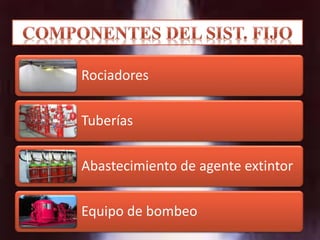

5. Rociadores
Tuberías
Abastecimiento de agente extintor
Equipo de bombeo

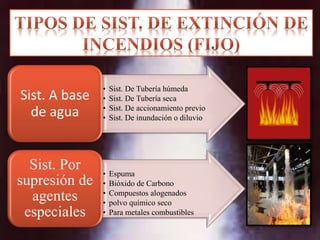

6. • Sist. De Tubería húmeda
• Sist. De Tubería seca
• Sist. De accionamiento previo
• Sist. De inundación o diluvio
Sist. A base
de agua
• Espuma
• Bióxido de Carbono
• Compuestos alogenados
• polvo químico seco
• Para metales combustibles
Sist. Por
supresión de
agentes
especiales

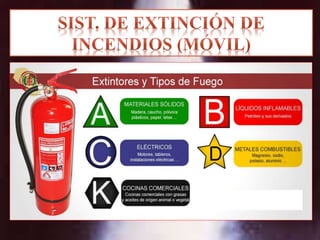

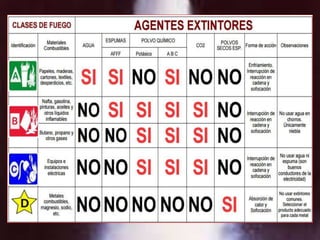

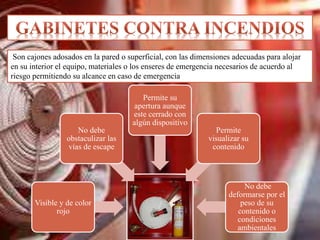

9. Son cajones adosados en la pared o superficial, con las dimensiones adecuadas para alojar
en su interior el equipo, materiales o los enseres de emergencia necesarios de acuerdo al
riesgo permitiendo su alcance en caso de emergencia
Visible y de color
rojo
No debe
obstaculizar las
vías de escape
Permite su
apertura aunque
este cerrado con
algún dispositivo
Permite
visualizar su
contenido
No debe
deformarse por el
peso de su
contenido o
condiciones
ambientales

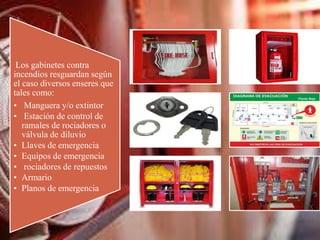

10. Los gabinetes contra
incendios resguardan según
el caso diversos enseres que
tales como:
• Manguera y/o extintor
• Estación de control de
ramales de rociadores o
válvula de diluvio
• Llaves de emergencia
• Equipos de emergencia
• rociadores de repuestos
• Armario
• Planos de emergencia

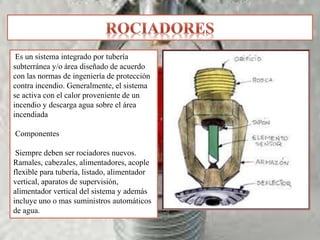

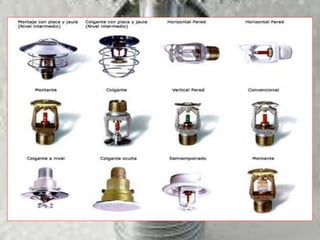

11. Es un sistema integrado por tubería
subterránea y/o área diseñado de acuerdo
con las normas de ingeniería de protección
contra incendio. Generalmente, el sistema
se activa con el calor proveniente de un
incendio y descarga agua sobre el área
incendiada
Componentes

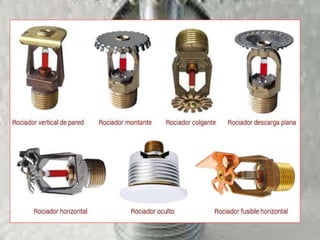

Siempre deben ser rociadores nuevos.
Ramales, cabezales, alimentadores, acople
flexible para tubería, listado, alimentador
vertical, aparatos de supervisión,
alimentador vertical del sistema y además
incluye uno o mas suministros automáticos
de agua.

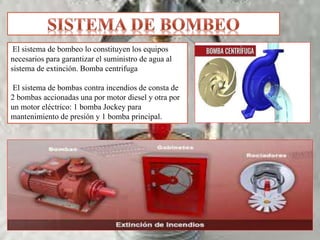

14. El sistema de bombeo lo constituyen los equipos
necesarios para garantizar el suministro de agua al
sistema de extinción. Bomba centrifuga
El sistema de bombas contra incendios de consta de
2 bombas accionadas una por motor diesel y otra por
un motor eléctrico: 1 bomba Jockey para
mantenimiento de presión y 1 bomba principal.

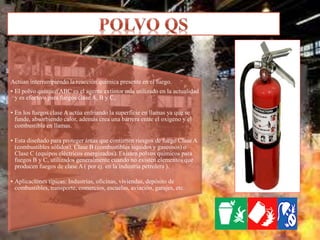

15. Actúan interrumpiendo la reacción química presente en el fuego.
• El polvo químico ABC es el agente extintor más utilizado en la actualidad
y es efectivo para fuegos clase A, B y C,
• En los fuegos clase A actúa enfriando la superficie en llamas ya que se
funde, absorbiendo calor, además crea una barrera entre el oxígeno y el
combustible en llamas.
• Esta diseñado para proteger áreas que contienen riesgos de fuego Clase A
(combustibles sólidos), Clase B (combustibles líquidos y gaseosos) o
Clase C (equipos eléctricos energizados). Existen polvos químicos para
fuegos B y C, utilizados generalmente cuando no existen elementos que
producen fuegos de clase A ( por ej. en la industria petrolera ).
• Aplicaciones típicas: Industrias, oficinas, viviendas, depósito de
combustibles, transporte, comercios, escuelas, aviación, garajes, etc.

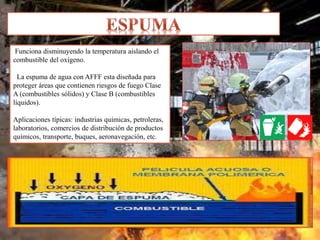

16. Funciona disminuyendo la temperatura aislando el
combustible del oxígeno.
La espuma de agua con AFFF esta diseñada para
proteger áreas que contienen riesgos de fuego Clase
A (combustibles sólidos) y Clase B (combustibles
líquidos).
Aplicaciones típicas: industrias químicas, petroleras,
laboratorios, comercios de distribución de productos
químicos, transporte, buques, aeronavegación, etc.

17. Es un gas inerte, aproximadamente
50% más pesado que el aire. Apaga el
fuego por sofoca miento, por dilución
del oxígeno del aire ambiental que rodea
el combustible encendido.
Son útiles en incendios eléctricos y
líquidos combustibles. No se
recomienda su uso en presencia de
personas.

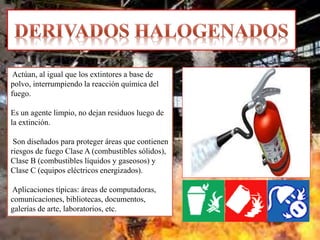

18. Actúan, al igual que los extintores a base de
polvo, interrumpiendo la reacción química del
fuego.
Es un agente limpio, no dejan residuos luego de
la extinción.
Son diseñados para proteger áreas que contienen
riesgos de fuego Clase A (combustibles sólidos),
Clase B (combustibles líquidos y gaseosos) y
Clase C (equipos eléctricos energizados).
Aplicaciones típicas: áreas de computadoras,
comunicaciones, bibliotecas, documentos,
galerías de arte, laboratorios, etc.

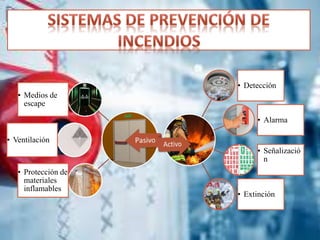

19. • Detección
• Alarma
• Señalizació
n
• Extinción
• Medios de
escape
• Ventilación
• Protección de
materiales
inflamables

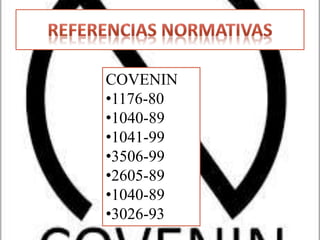

20. COVENIN
•1176-80
•1040-89
•1041-99
•3506-99
•2605-89
•1040-89
•3026-93
