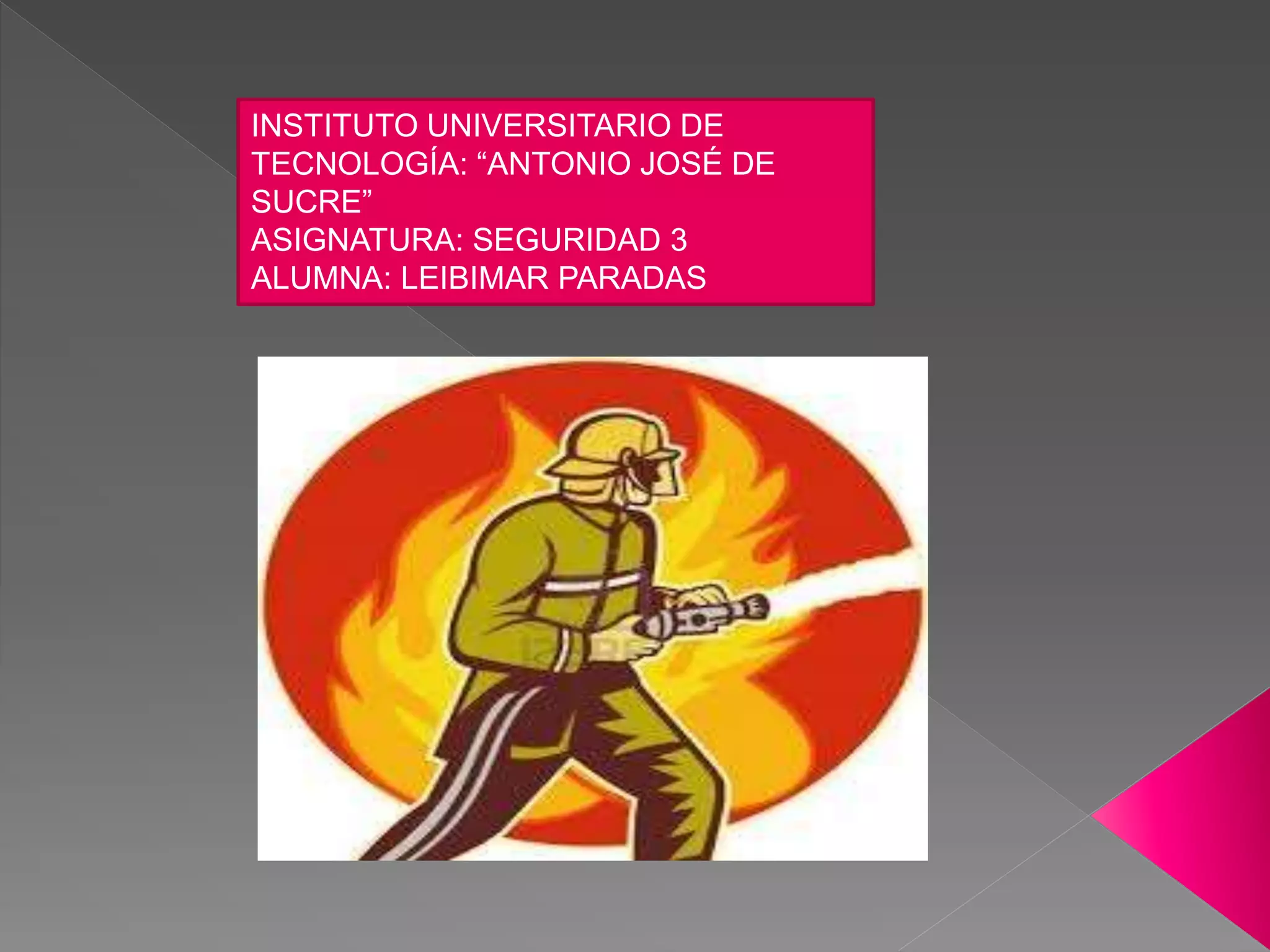

1. INSTITUTO UNIVERSITARIO DE
TECNOLOGÍA: “ANTONIO JOSÉ DE
SUCRE”
ASIGNATURA: SEGURIDAD 3
ALUMNA: LEIBIMAR PARADAS

2. La hidráulica de la protección contra incendios estudia el flujo de
agua que pasa por las tuberías, tal coma las salidas de los
hidrantes, lanzas de las mangueras o rociadores
Métodos
•El método del tubo de Pitot se utiliza también normalmente para medir
el caudal de descarga de hidrantes, con el fin de determinar la cantidad
de agua disponible para la protección contraincendios.
•El principio del tubo de Venturi encuentra diversas aplicaciones a la
protección contraincendios. El tubo de Venturi consiste esencialmente
en un estrechamiento hecho en la tubería. En esta parte más estrecha,
la velocidad del agua debe ser mayor que en la ancha y la presión
menor, según el teorema de Bernoulli
•Método de la Lanza para Medición de Caudales
La velocidad de descarga se puede calcular también a partir de la
presión manométrica en la base de la lanza, Si el caudal procede de
una abertura de un hidrante, mangueras y lanzas, a menudo se puede
conectar un reductor o un tubo corto a la salida para mejorar sus
características.
•Caudalímetros
Cuando no es conveniente descargar agua a la atmósfera para medir el
caudal se utilizan los caudalímetros.

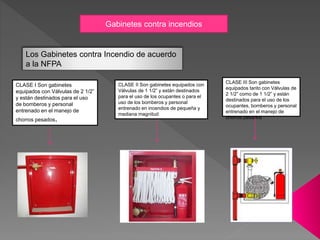

3. Gabinetes contra incendios
Los Gabinetes contra Incendio de acuerdo
a la NFPA
CLASE I Son gabinetes
equipados con Válvulas de 2 1/2”
y están destinados para el uso
de bomberos y personal
entrenado en el manejo de
chorros pesados.
CLASE II Son gabinetes equipados con
Válvulas de 1 1/2” y están destinados
para el uso de los ocupantes o para el
uso de los bomberos y personal
entrenado en incendios de pequeña y
mediana magnitud
CLASE III Son gabinetes
equipados tanto con Válvulas de
2 1/2” como de 1 1/2” y están
destinados para el uso de los
ocupantes, bomberos y personal
entrenado en el manejo de
chorros pesados

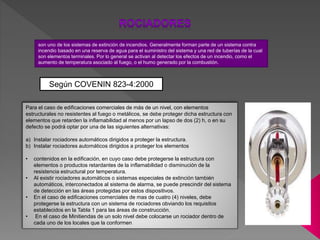

4. son uno de los sistemas de extinción de incendios. Generalmente forman parte de un sistema contra
incendio basado en una reserva de agua para el suministro del sistema y una red de tuberías de la cual
son elementos terminales. Por lo general se activan al detectar los efectos de un incendio, como el
aumento de temperatura asociado al fuego, o el humo generado por la combustión.
Según COVENIN 823-4:2000
Para el caso de edificaciones comerciales de más de un nivel, con elementos
estructurales no resistentes al fuego o metálicos, se debe proteger dicha estructura con
elementos que retarden la inflamabilidad al menos por un lapso de dos (2) h, o en su
defecto se podrá optar por una de las siguientes alternativas:
a) Instalar rociadores automáticos dirigidos a proteger la estructura.
b) Instalar rociadores automáticos dirigidos a proteger los elementos
• contenidos en la edificación, en cuyo caso debe protegerse la estructura con
elementos o productos retardantes de la inflamabilidad o disminución de la
resistencia estructural por temperatura.
• Al existir rociadores automáticos o sistemas especiales de extinción también
automáticos, interconectados al sistema de alarma, se puede prescindir del sistema
de detección en las áreas protegidas por estos dispositivos.
• En el caso de edificaciones comerciales de mas de cuatro (4) niveles, debe
protegerse la estructura con un sistema de rociadores obviando los requisitos
establecidos en la Tabla 1 para las áreas de construcción.
• En el caso de Minitiendas de un solo nivel debe colocarse un rociador dentro de
cada uno de los locales que la conformen

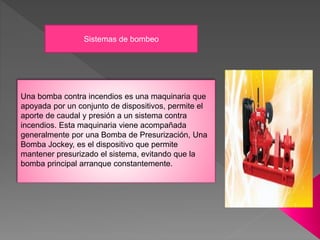

5. Sistemas de bombeo
Una bomba contra incendios es una maquinaria que
apoyada por un conjunto de dispositivos, permite el
aporte de caudal y presión a un sistema contra
incendios. Esta maquinaria viene acompañada
generalmente por una Bomba de Presurización, Una
Bomba Jockey, es el dispositivo que permite
mantener presurizado el sistema, evitando que la
bomba principal arranque constantemente.

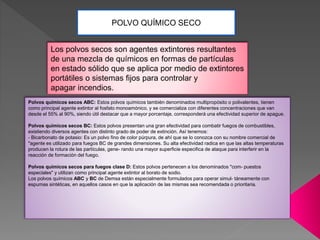

7. POLVO QUÍMICO SECO
Los polvos secos son agentes extintores resultantes
de una mezcla de químicos en formas de partículas
en estado sólido que se aplica por medio de extintores
portátiles o sistemas fijos para controlar y
apagar incendios.
Polvos químicos secos ABC: Estos polvos químicos también denominados multipropósito o polivalentes, tienen
como principal agente extintor al fosfato monoamónico, y se comercializa con diferentes concentraciones que van
desde el 55% al 90%, siendo útil destacar que a mayor porcentaje, corresponderá una efectividad superior de apague.
Polvos químicos secos BC: Estos polvos presentan una gran efectividad para combatir fuegos de combustibles,
existiendo diversos agentes con distinto grado de poder de extinción. Así tenemos:
- Bicarbonato de potasio: Es un polvo fino de color púrpura, de ahí que se lo conozca con su nombre comercial de
"agente es utilizado para fuegos BC de grandes dimensiones. Su alta efectividad radica en que las altas temperaturas
producen la rotura de las partículas, gene- rando una mayor superficie especifica de ataque para interferir en la
reacción de formación del fuego.
Polvos químicos secos para fuegos clase D: Estos polvos pertenecen a los denominados "com- puestos
especiales" y utilizan como principal agente extintor al borato de sodio.
Los polvos químicos ABC y BC de Demsa están especialmente formulados para operar simul- táneamente con
espumas sintéticas, en aquellos casos en que la aplicación de las mismas sea recomendada o prioritaria.

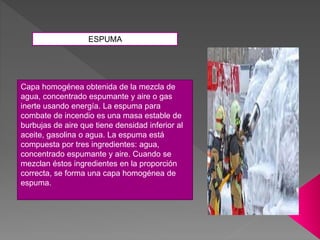

8. Capa homogénea obtenida de la mezcla de
agua, concentrado espumante y aire o gas
inerte usando energía. La espuma para
combate de incendio es una masa estable de
burbujas de aire que tiene densidad inferior al
aceite, gasolina o agua. La espuma está
compuesta por tres ingredientes: agua,
concentrado espumante y aire. Cuando se
mezclan éstos ingredientes en la proporción
correcta, se forma una capa homogénea de
espuma.
ESPUMA

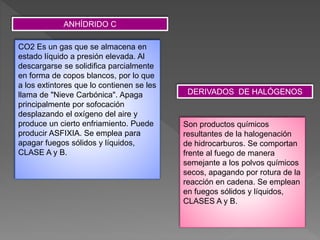

10. ANHÍDRIDO C
CO2 Es un gas que se almacena en
estado líquido a presión elevada. Al
descargarse se solidifica parcialmente
en forma de copos blancos, por lo que
a los extintores que lo contienen se les
llama de "Nieve Carbónica". Apaga
principalmente por sofocación
desplazando el oxígeno del aire y
produce un cierto enfriamiento. Puede
producir ASFIXIA. Se emplea para
apagar fuegos sólidos y líquidos,
CLASE A y B.
Son productos químicos
resultantes de la halogenación
de hidrocarburos. Se comportan
frente al fuego de manera
semejante a los polvos químicos
secos, apagando por rotura de la
reacción en cadena. Se emplean
en fuegos sólidos y líquidos,
CLASES A y B.
DERIVADOS DE HALÓGENOS

11. SISTEMAS DE PREVENCIÓN DE INCENDIOS
PRINCIPALES CAUSAS DE INCENDIOS
Superficies calientes - Materiales sobrecalentados - Electricidad estática - Electricidad
Fumar – Chispa – Fósforos – Fricción – Llamas
SISTEMA FIJO DE EXTINCIÓN CON AGUA CON MEDIO DE IMPULSIÓN
PROPIO
Es un sistema para combatir incendios, compuestos por una red de tuberías, válvulas, y
bocas de agua, con reserva permanente y un medio de impulsión, exclusivo para éste
sistema, el cual puede ser un tanque elevado, sistema de presión, bomba o combinación
de estos.
SISTEMA FIJO DE EXTINCIÓN SIN MEDIO DE IMPULSIÓN PROPIO
Es un sistema para combatir incendios, compuestos por una red de tuberías, válvulas, y
bocas de agua, pero que carece de reserva de agua y no posee medio de impulsión, este
debe ser suministrado de forma exterior a través de los vehículos para combate de
Incendios.
SISTEMA DE EXTINCIÓN DE INCENDIOS PORTATIL
Es un sistema para combatir incendios, compuestos de aparatos portátiles (Extintores)
que contienen en su interior un agente extinguidor y al ser accionados lo expelen bajo
presión, permitiendo la extinción de fuegos en fase incipient
