La cámara es la unidad fundamental de la televisión, registrando imágenes y dividida en diferentes tipos según su uso y calidad. El documento detalla varios formatos de grabación y ofrece consejos sobre el manejo y mantenimiento de las cámaras antes, durante y después de las tomas. También describe los componentes esenciales de una cámara y la importancia de realizar comprobaciones técnicas adecuadas antes de su uso.

1. LA CÁMARA

2. 2
LA CÁMARA
• La cámara constituye la unidad elemental y básica
de la televisión, dado que está hace el registro de
la imagen (recordemos que en un comienzo, la
televisión su señal partía directamente de la
cámara, para viajar por el éter y ser captada en
los hogares, es decir no existían grabadoras o
video tape recordares VTR-ni sistemas de
monitoreo acoplados a las cámaras).

3. 3
Tipos de cámara
• Según sus prestaciones:
• Cámaras de estudio
• Cámaras portátiles
• Cámaras de circuito cerrado
• Según su calidad:
• Cámaras profesionales tipo broadcast
• Cámaras profesionales portátiles
• Cámaras semiprofesionales, y domesticas
• Según su formato de grabación
• Broadcast
• De tres cuartos de pulgadas
• Betacam
• Digitales
• Súper VHS-VHS-HI8-V8

4. CÁMARAS DE VIDEO DIGITAL

5. 5
Los Formatos de Video
• PRINCIPALES FORMATOS (ANALOGICOS) DESTINADOS AL OLVIDO
• UMATIC (y todas sus variantes) no se fabrican más desde hace un tiempo
• HI-8
• S-VHS
• VHS
• BETACAM 6 años para su desaparición?
• PRINCIPALES FORMATOS (DIGITALES) EN ORDEN DE CALIDAD QUE YA HAY QUE UTILIZAR
• BETACAM DIGITAL (con WIDESCREEN, preferentemente)(conectividad a SDI)
• DIGITAL-S (sólo lo produce la JVC, 3.3:1 compresión, conectividad a SDI)
• DVCPRO50 (Formato mejorado de la FLIA DV, 3.3:1 compresión) (conectividad a SDI)
• DVCPRO, DVCAM, MINIDV (formatos de 500 lineas de resolución, 5:1 de compresión)
• DVD (Doméstico, BROADCAST, pero para distribución domiciliaria, "EL nuevo VHS")

6. TRABAJO CON LA CÁMARA

7. LO QUE NO SE DEBE HACER CON UNA CÁMARA
• No se debe dejar la cámara en un automóvil.
• No dejar la cámara sin protección bajo la lluvia o
la humedad. Cubrirla con impermeable o
sombrilla siempre.
• No dirigir los lentes hacia el sol de medio día
directamente
• No exponer la baterías al sol ni dejarlas caer.
• No recargar la cámara sobre alguno de sus lados.

8. ANTES DE LAS TOMAS
• Antes de empezar debe de contarse y apuntarse todas las piezas del
equipo a utilizar.
• Revisar las fuentes de energía y cables de conexión.
• No dar por hecho de que todo funcionará revisar el equipo antes de
salir a grabar.
• Verificar que el micrófono de mano y el de la cámara trabajen
perfectamente.
• Verificar las fuentes de luz, si se necesita adaptadores o extensión de
luz.
• Verificar los casetes, siempre que sobre y no falten.
• Hacerse un botiquín de implementos necesarios para el rodaje de una
producción.

9. DURANTE LAS TOMAS
• Mantener la cámara tan estable como sea
posible.
• Los movimientos de la cámara deben de
realizarse con suavidad, al manejar el zoom
in y zoom out.
• Para efectuar giros con la cámara conviene
hacerlo con todo el cuerpo y no solo con los
brazos.
• Siempre que sea posible debe caminar
hacia a tras con la cámara.

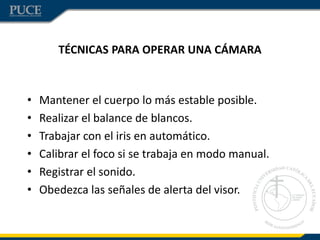

10. TÉCNICAS PARA OPERAR UNA CÁMARA
• Mantener el cuerpo lo más estable posible.
• Realizar el balance de blancos.
• Trabajar con el iris en automático.
• Calibrar el foco si se trabaja en modo manual.
• Registrar el sonido.
• Obedezca las señales de alerta del visor.

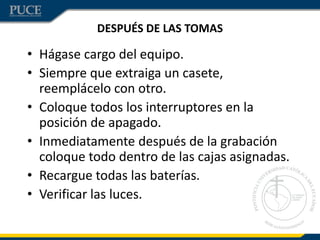

11. DESPUÉS DE LAS TOMAS
• Hágase cargo del equipo.
• Siempre que extraiga un casete,
reemplácelo con otro.
• Coloque todos los interruptores en la
posición de apagado.
• Inmediatamente después de la grabación
coloque todo dentro de las cajas asignadas.
• Recargue todas las baterías.
• Verificar las luces.

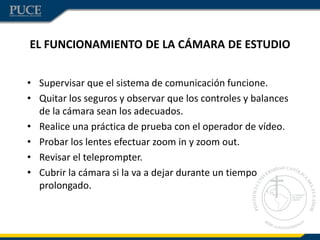

12. EL FUNCIONAMIENTO DE LA CÁMARA DE ESTUDIO
• Supervisar que el sistema de comunicación funcione.
• Quitar los seguros y observar que los controles y balances
de la cámara sean los adecuados.
• Realice una práctica de prueba con el operador de vídeo.
• Probar los lentes efectuar zoom in y zoom out.
• Revisar el teleprompter.
• Cubrir la cámara si la va a dejar durante un tiempo
prolongado.

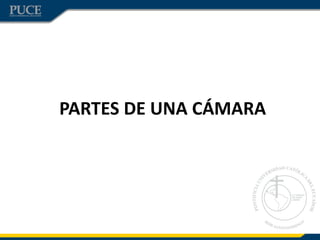

13. PARTES DE UNA CÁMARA

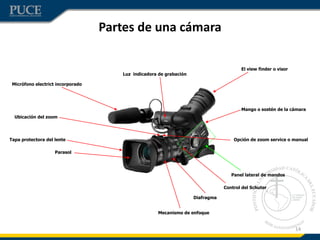

14. 14
Partes de una cámara
Tapa protectora del lente
Parasol
Mecanismo de enfoque
Diafragma
Ubicación del zoom
Control del Schuter
Panel lateral de mandos
El view finder o visor
Luz indicadora de grabación
Micrófono electrict incorporado
Opción de zoom service o manual
Mango o sostén de la cámara

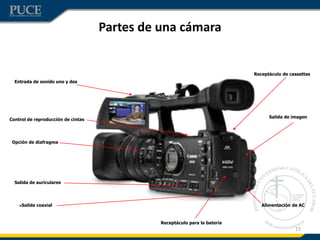

15. 15
Opción de diafragma
Receptáculo de cassettes
Partes de una cámara
Control de reproducción de cintas
Entrada de sonido uno y dos
Salida de imagen
Alimentación de AC
Salida de auriculares
Salida coaxial
Receptáculo para la batería

16. LA CÁMARA
