Una cámara de video está compuesta de dos secciones: óptica y electrónica. La sección óptica captura la imagen a través de lentes, mientras que la sección electrónica convierte la información óptica en imagen electrónica. Las cámaras se clasifican según su uso como de estudio, terreno, domésticas, semiprofesionales o profesionales. Los ajustes clave de la cámara incluyen el balance de blancos y la sujeción en trípodes o pedestales para estabilidad.

1. PRINCIPIOS BÁSICOS DE
UNA CÁMARA DE VIDEO
Lic. Rolando Colpari Ibáñez

2. PARTES DE UNA CÁMARA
DE VIDEO
• Está compuesta por dos elementos:
1. Sección óptica.
Donde se encuentra un complejo sistema de lentes
para captar la imagen.
Pueden ser: Lentes fijas y Zoom.
2. Sección electrónica
Transforma la información óptica en imagen
electrónica

3. PARTES DE UNA CÁMARA
DE VIDEO
• OBJETIVO
1.- Anillo de enfoque.
2.- Anillo de distancia focal.
3.- Anillo de diafragma y macro.
4.- Selección de diafragma automático o
manual.
5.- Selección de zoom manual o automático.
6.- Botón de grabación (REC).

4. PARTES DE UNA CÁMARA
DE VIDEO
• CUERPO
7.- Rueda de selección de filtros.
8.- Balance de blancos.
9.- Ganancia.
10.- Fade.
11.- Visor.
12.- Botones de ajuste del visor.
13.- Salida a VTR.

5. PARTES DE UNA CÁMARA
DE VIDEO
• CUERPO
14.- Gen-Lock.
15.- Salida de vídeo (BNC).
16.- Salida para auriculares.
17.- Entrada para micrófonos.
18.- Intercom.
19.- Barras.
20.- Encendido (ON/OFF).

6. RECOMENDACIONES DE
USO
1. No exponer el objetivo a un foco de luz
2. Mantener cerrada la tapa del objetivo
3. Asegurarse de que la cámara esté fija en
el trípode.
4. Cuando se termine de grabar, extraer la
batería de la cámara.

7. RECOMENDACIONES DE
USO
5. Hacer el balance de blancos.
6. No exponer la cámara directamente al
sol.
7. Comprobar a través del visor que la
cámara está grabando.
8. No abusar del zoom automático.

8. PRINCIPIOS DE ENFOQUE
DEFINICIÓN DE PROFUNDIDAD DE
CAMPO
Es la zona de reproducción nítida de la
imagen. Una vez superados estos límites la
definición del sujeto decae
apreciablemente.

9. La profundidad de campo presente en una
imagen viene afectada por la abertura del
objetivo, la distancia enfocada y la longitud
focal del objetivo.
Conforme cerramos la abertura del
diafragma obtenemos una mayor
profundidad de campo.
FACTORES QUE AFECTAN
LA PROFUNDIDAD DE CAMPO

10. Clasificación de Cámaras
Según su utilización
Cámaras de estudio (EFP)
Estas cámaras están diseñadas para la
obtención de la mejor calidad de imagen
posible en función de la rapidez con que se
obtiene. Están conectadas directamente a
la sala técnica del estudio, es decir, son
cámaras que sólo
transportan la señal de video, no
pueden grabar por sí solas.

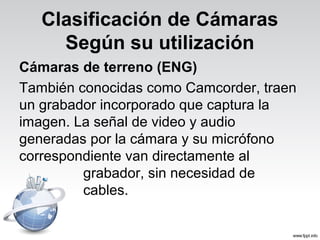

11. Clasificación de Cámaras
Según su utilización
Cámaras de terreno (ENG)
También conocidas como Camcorder, traen
un grabador incorporado que captura la
imagen. La señal de video y audio
generadas por la cámara y su micrófono
correspondiente van directamente al
grabador, sin necesidad de
cables.

12. Clasificación de Cámaras
Según su utilización
Cámaras domésticas
Diseñadas completamente para uso
doméstico, no aptas para transmisión. La
gran mayoría trae pocas posibilidades de
control de la imagen, la mayoría de los
ajustes son realizados de forma automática.

13. Clasificación de Cámaras
Según su utilización
Cámaras semiprofesionales
A diferencia de las domésticas, permiten
personalizar ciertos ajustes, como el
manejo del iris manual, foco y zoom
manuales, balance de blancos, entre otras
funciones. Por lo general incorporan 3 CCD.
(dispositivo de carga acoplada).

14. Clasificación de Cámaras
Según su utilización
Cámaras profesionales
Cámaras de gama alta, uso en productoras
y canales de televisión, su costo no es
asequible para el uso personal. Entregan
una muy buena calidad de imagen de
televisión y por lo general son utilizadas
para los registros de imagen
anteriores a la emisión.

15. Clasificación de Cámaras
Según su utilización
Cámaras broadcast
Son diseñados para la industria televisiva y
emisión de la señal. Cámaras de altísima
calidad y de costos muy elevados,
funcionan sólo como cámaras de estudio.
Son de máxima calidad de imagen y son de
gran tamaño y deben ser usadas
sobre pedestales.

16. AJUSTE DE CÁMARA
El balance del blanco
Se llama balance de blancos a un ajuste de
la temperatura de color que tenemos en la
imagen que vamos a tomar. Indicaremos a
nuestra cámara cual es el color referente al
blanco en la escena.

17. AJUSTE DE CÁMARA
Sujeción de la cámara
Las cámaras se apoyan para su
estabilización y movimiento sobre trípodes y
pedestales. Los trípodes son utilizados en
exteriores. En el estudio se utilizan los
pedestales, columnas hidráulicas ligeras,
con ruedas, cuya regulación
permite hacer panorámicas
horizontales y verticales.
