El documento explora la estructura interna de la Tierra y los métodos utilizados para estudiarla, destacando el método sísmico como el más efectivo. Este método se basa en la propagación de ondas sísmicas y sus cambios de velocidad a través de diferentes capas y composiciones del planeta. Además, se presentan las discontinuidades que separan las capas, como la corteza, el manto y el núcleo, desde una perspectiva dinámica y geoquímica.

1. © Vicente Hernández Gil
© Contraclave, 2003
http://www.contraclave.org
DibujoportadaCarlosHernándezGarcía

2. Conocer el interior de la Tierra, su estructura y su composición, no es una tarea
fácil. Los métodos DIRECTOS (minas, perforaciones, …) solo permiten conocer
una mínima parte de nuestro planeta: Unos 15 Km de los 6370 Km que hay hasta
el centro de la Tierra.
MÉTODOS DE ESTUDIO: DIRECTOS E INDIRECTOSMÉTODOS DE ESTUDIO: DIRECTOS E INDIRECTOS
Los métodos que mejores resultados han dado son los indirectos, y entre ellos
destaca el método sísmico.
corteza
manto
núcleo

3. El método sísmico se basa en los
cambios en la velocidad de
propagación de las ondas sísmicas.
Básicamente las ondas P y las S.
Estos cambios en la velocidad se producen cuando las ondas atraviesan
medios de distinta composición química, o que tienen un estado de agregación
diferente: sólido, fluido, líquido. Por ejemplo, cuando corremos por la arena
llevamos una velocidad distinta que si lo hacemos por una acera, o por el agua.
sismograma
EL MÉTODO SÍSMICOEL MÉTODO SÍSMICO
Velocidad(m/s)
Profundidad (Km)
Si la velocidad con la
que se propagan no
cambiara querría
decir que el medio
que atraviesan es
homogéneo. No hay
capas diferentes.
Velocidad(m/s) Profundidad (Km)
La representación gráfica de la
velocidad de propagación es lo
que llamamos sismograma.
Velocidad(m/s)

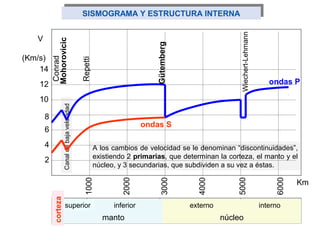

4. SISMOGRAMA Y ESTRUCTURA INTERNASISMOGRAMA Y ESTRUCTURA INTERNA
1000
2000
3000
4000
5000
6000
2
4
6
8
10
12
14
V
(Km/s)
Km
manto núcleo
externo internoinferiorsuperior
corteza
Mohorovicic
Gütemberg
Wiechert-Lehmann
Repetti
Conrad
Canaldebajavelocidad
ondas P
ondas S
A los cambios de velocidad se le denominan “discontinuidades”,
existiendo 2 primarias, que determinan la corteza, el manto y el
núcleo, y 3 secundarias, que subdividen a su vez a éstas.

5. En la diapositiva siguiente, si haces “clic” puedes ir viendo, superpuestas,
las distintas capas de la Tierra desde un punto de vista dinámico:
LITOSFERA, ASTENOSFERA, MESOSFERA Y ENDOSFERA, y
geoquímico: CORTEZA, MANTO y NÚCLEO.
Fíjate que la LITOSFERA
comprende la CORTEZA y
parte del MANTO SUPERIOR
¿Has visto que la
ASTENOSFERA se
corresponde con el
CANAL DE BAJA
VELOCIDAD?
LadiscontinuidaddeConradnosedetectaentodalasuperficieterrestre
¿porqué?
RECUERDA: En esta visión dinámica se basa la teoría de
la TECTÓNICA DE PLACAS.
ESTRUCTURA GEOQUÍMICA Y ESTRUCTURA DINÁMICAESTRUCTURA GEOQUÍMICA Y ESTRUCTURA DINÁMICA

6. LITOSFERA
MESOSFERA
ENDOSFERA
CORTEZA CONTINENTAL
CORTEZA OCEÁNICA
MANTO SUPERIOR
MANTO INFERIOR
NÚCLEO EXTERNO
NÚCLEO INTERNO
Canal de baja velocidad
Disc. Lehman-Wiechert
Disc. Gütemberg
Disc. Repetti
Disc. Mohorovicic
Disc. Conrad
ESTRUCTURA DE LA TIERRAESTRUCTURA DE LA TIERRA
ESTRUCTURADINÁMICA
ESTRUCTURAGEOQUÍMICA

7. A la estructura dinámica se le superpone la geoquímica, más clásica,
pero no menos importante. Expresa la composición química y
mineralógica de las distintas capas, y el estado en que se encuentran.
CUADRO-RESUMEN: ESTRUCTURA DE LA TIERRACUADRO-RESUMEN: ESTRUCTURA DE LA TIERRA

8. © AUTOR: Vicente Hernández Gil
© Contraclave, 2003
http://www.contraclave.org
Fin
Hasta nuestra próxima
aventura geológica
