1. UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA
UNAD
HERRAMIENTAS TELEMATICAS
TUTORA: YINA ALEXANDRA GONZALEZ
INFORME DE LABORATORIO
YESICA ALEJANDRA BARRIOS GARZON
INGRID YELITZA ESPINAL SANDOVAL
JAIRO FRANCISCO OCHOA MENDEZ
YAMID GARZON TRIANA
FUSAGASUGA
2012-10-06

2. OBJETIVOS
1. Desarrollar destrezas y habilidades con la práctica de laboratorio.
2. Ensamblar un cable de datos y comprobar su funcionalidad.
3. Conocer y aplicar el código de colores para conexiones 568A y 568B.

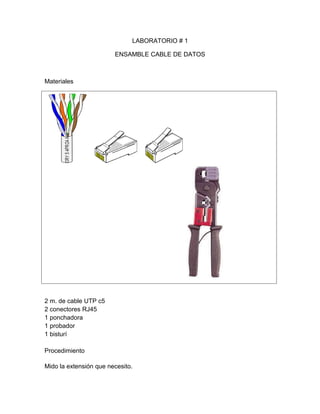

3. LABORATORIO # 1
ENSAMBLE CABLE DE DATOS
Materiales
2 m. de cable UTP c5
2 conectores RJ45
1 ponchadora
1 probador
1 bisturí
Procedimiento
Mido la extensión que necesito.

4. Corto el cable con ayuda del bisturí o con la tijera de la ponchadora.
Pelo el cable unos tres centímetros, por ambos extremos, extrayendo tan solo el
plástico externo que envuelve los pares trenzados.
Observo que tiene en su interior 4 pares de cable trenzados y diferenciados por
colores (blanco naranja, naranja, blanco verde, verde, blanco azul, azul y blanco
marrón, marrón)
Separo los cuatro pares trenzados de un extremo del cable. Ahora los ocho cables
del UTP están separados, listos para ser ordenados.
Aplanar los alambres con el pulgar y el dedo índice. Cortar las puntas de los
cables para que estén parejas. Es muy importante que la parte que dejamos al
aire (que pelamos) sea de no más de media pulgada de largo. Si es más larga,
estará fuera de las especificaciones y susceptible a interferencias. Si es más corta,
puede que no calce bien en la ficha
A los cables de uno de los extremos (no importa cual) le asigno el orden del
esquema 568A y al otro el del 568B

5. Procedo a ajustar los conectores RJ45 con la ponchadora
Mantener el RJ-45 con el click hacia abajo asegurando el cable para que no se
salga, meterlo firmemente en la ponchadora. Manteniendo siempre el cable para
que no se salga de la ficha, apretar la ponchadora bien fuerte.

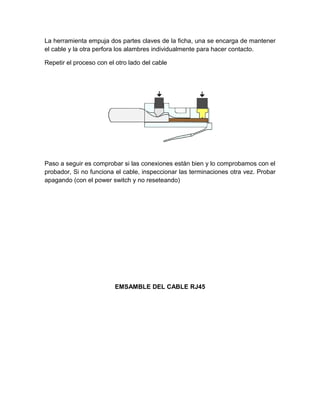

6. La herramienta empuja dos partes claves de la ficha, una se encarga de mantener
el cable y la otra perfora los alambres individualmente para hacer contacto.
Repetir el proceso con el otro lado del cable
Paso a seguir es comprobar si las conexiones están bien y lo comprobamos con el
probador, Si no funciona el cable, inspeccionar las terminaciones otra vez. Probar
apagando (con el power switch y no reseteando)
EMSAMBLE DEL CABLE RJ45

11. ENSAMBLE CON LA PONCHADORA Y PRODUCTO FINAL POR CADA UNO
DE LOS INTEGRANTES DEL GRUPO

13. CONCLUSION
El correcto funcionamiento del cable de datos se logra aplicando a cada uno
de sus extremos el respectivo código de colores; el ensamble de dicho cable
es manual y práctico para los estudiantes donde además de aprender están
interactuando, compartiendo conocimientos, practicando y aplicando lo
aprendido en clase.

14. Bibliografía
http://todosloscomo.com/2007/11/07/como-armar-un-cable-utp/
