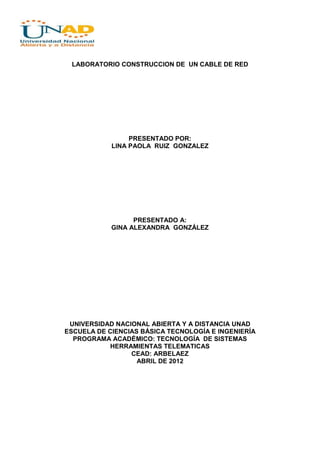

- 1. LABORATORIO CONSTRUCCION DEUN CABLE DE RED PRESENTADO POR: LINA PAOLA RUIZ GONZALEZ PRESENTADO A: GINA ALEXANDRA GONZÁLEZ UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA UNAD ESCUELA DE CIENCIAS BÁSICA TECNOLOGÍA E INGENIERÍA PROGRAMA ACADÉMICO: TECNOLOGÍA DE SISTEMAS HERRAMIENTAS TELEMATICAS CEAD: ARBELAEZ ABRIL DE 2012

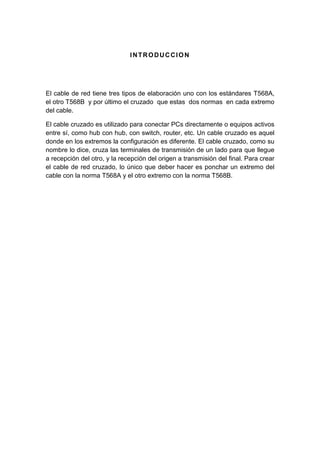

- 2. INTRODUCCION El cable dered tiene tres tipos de elaboración uno con los estándares T568A, el otro T568B y por último el cruzado que estas dos normas en cada extremo del cable. El cable cruzado es utilizado para conectar PCs directamente o equipos activos entre sí, como hub con hub, con switch, router, etc. Un cable cruzado es aquel donde en los extremos la configuración es diferente. El cable cruzado, como su nombre lo dice, cruza las terminales de transmisión de un lado para que llegue a recepción del otro, y la recepción del origen a transmisión del final. Para crear el cable de red cruzado, lo único que deber hacer es ponchar un extremo del cable con la norma T568A y el otro extremo con la norma T568B.

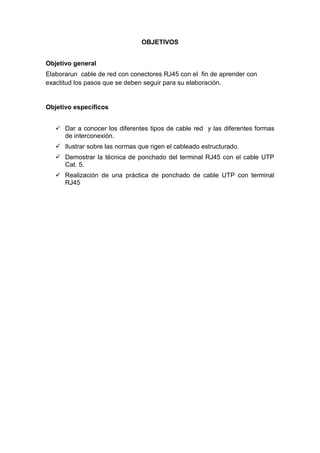

- 3. OBJETIVOS Objetivo general Elaborarun cablede red con conectores RJ45 con el fin de aprender con exactitud los pasos que se deben seguir para su elaboración. Objetivo específicos Dar a conocer los diferentes tipos de cable red y las diferentes formas de interconexión. Ilustrar sobre las normas que rigen el cableado estructurado. Demostrar la técnica de ponchado del terminal RJ45 con el cable UTP Cat. 5. Realización de una práctica de ponchado de cable UTP con terminal RJ45

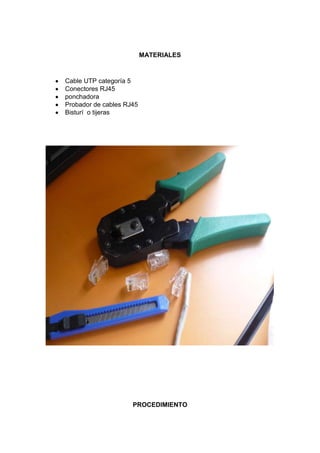

- 4. MATERIALES Cable UTP categoría5 Conectores RJ45 ponchadora Probador de cables RJ45 Bisturí o tijeras PROCEDIMIENTO

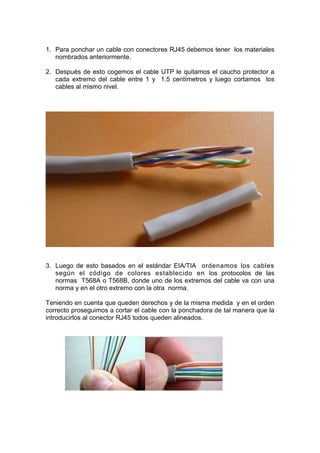

- 5. 1. Para poncharun cable con conectores RJ45 debemos tener los materiales nombrados anteriormente. 2. Después de esto cogemos el cable UTP le quitamos el caucho protector a cada extremo del cable entre 1 y 1.5 centímetros y luego cortamos los cables al mismo nivel. 3. Luego de esto basados en el estándar EIA/TIA ordenamos los cables según el código de colores establecido en los protocolos de las normas T568A o T568B, donde uno de los extremos del cable va con una norma y en el otro extremo con la otra norma. Teniendo en cuenta que queden derechos y de la misma medida y en el orden correcto proseguimos a cortar el cable con la ponchadora de tal manera que la introducirlos al conector RJ45 todos queden alineados.

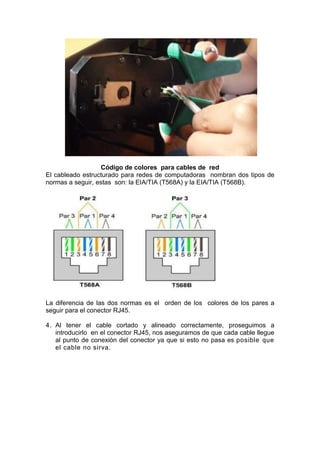

- 6. Código de colorespara cables de red El cableado estructurado para redes de computadoras nombran dos tipos de normas a seguir, estas son: la EIA/TIA (T568A) y la EIA/TIA (T568B). La diferencia de las dos normas es el orden de los colores de los pares a seguir para el conector RJ45. 4. Al tener el cable cortado y alineado correctamente, proseguimos a introducirlo en el conector RJ45, nos aseguramos de que cada cable llegue al punto de conexión del conector ya que si esto no pasa es posible que el cable no sirva.

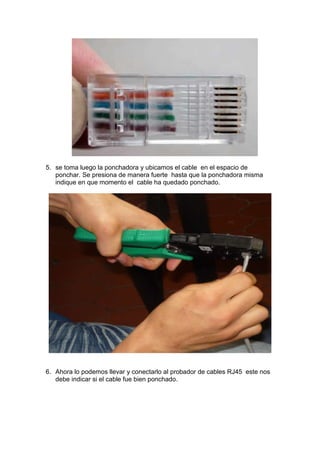

- 7. 5. se tomaluego la ponchadora y ubicamos el cable en el espacio de ponchar. Se presiona de manera fuerte hasta que la ponchadora misma indique en que momento el cable ha quedado ponchado. 6. Ahora lo podemos llevar y conectarlo al probador de cables RJ45 este nos debe indicar si el cable fue bien ponchado.

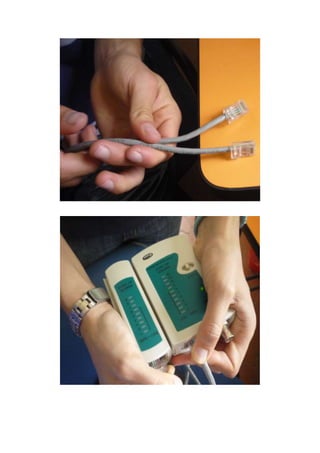

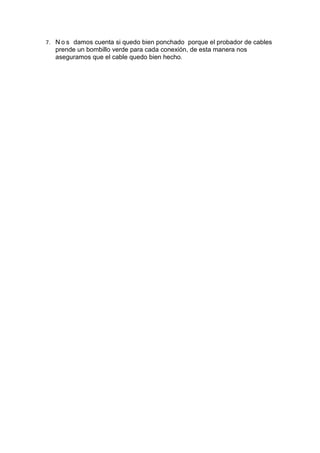

- 9. 7. N os damos cuenta si quedo bien ponchado porque el probador de cables prende un bombillo verde para cada conexión, de esta manera nos aseguramos que el cable quedo bien hecho.

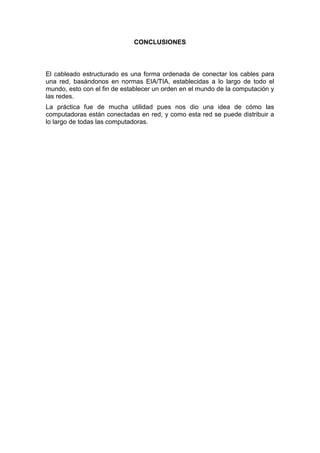

- 10. CONCLUSIONES El cableado estructuradoes una forma ordenada de conectar los cables para una red, basándonos en normas EIA/TIA, establecidas a lo largo de todo el mundo, esto con el fin de establecer un orden en el mundo de la computación y las redes. La práctica fue de mucha utilidad pues nos dio una idea de cómo las computadoras están conectadas en red, y como esta red se puede distribuir a lo largo de todas las computadoras.
