Este documento presenta una introducción a los conceptos y operaciones básicas de equipos de laboratorio. Explica las normas de seguridad para el uso adecuado de equipos, los pasos para la instalación correcta de un módulo, y proporciona una descripción general del Módulo MCM 32 que se utilizará en el laboratorio para estudiar la transmisión de señales analógicas a través de múltiples canales.

1. Introducción al Manejo y Funcionamiento de los Equipos del
Laboratorio
Objetivos:
1. Comprender y aplicar las normas de seguridad del equipo que se utilizará en este
laboratorio.
2. Investigar las características del módulo que se utilizará. Módulo MCM32 / EV.
3. Comprender el proceso de control rápido para realizar las operaciones del módulo
anterior.
Normas de Seguridad. Pasos para Instalación.
Tras haber quitado el
embalaje:
- Poner a un lado todos los
accesorios de modo que no se
pierdan.
- Verificar que el módulo se
presente íntegro y sin daños
visibles.
- Antes de proporcionar la tensión
de alimentación al módulo,
cerciorarse de que los cables de
alimentación estén conectados
correctamente a la fuente de
- Colocar la tarjeta del
módulo respectivo en la
unidad base que
previamente debería
estar ensamblada.
- Proceder a la
alimentación respectiva.
- Encender la
computadora con
sistema operativo
Windows 98.

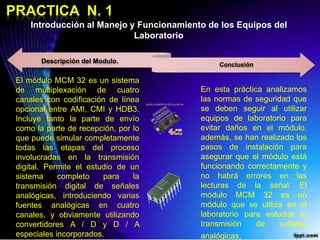

2. Introducción al Manejo y Funcionamiento de los Equipos del
Laboratorio
Descripción del Modulo.
Conclusión
El módulo MCM 32 es un sistema
de multiplexación de cuatro
canales con codificación de línea
opcional entre AMI, CMI y HDB3.
Incluye tanto la parte de envío
como la parte de recepción, por lo
que puede simular completamente
todas las etapas del proceso
involucradas en la transmisión
digital. Permite el estudio de un
sistema completo para la
transmisión digital de señales
analógicas, introduciendo varias
fuentes analógicas en cuatro
canales, y obviamente utilizando
convertidores A / D y D / A
especiales incorporados.
En esta práctica analizamos
las normas de seguridad que
se deben seguir al utilizar
equipos de laboratorio para
evitar daños en el módulo,
además, se han realizado los
pasos de instalación para
asegurar que el módulo está
funcionando correctamente y
no habrá errores en las
lecturas de la señal. El
módulo MCM 32 es un
módulo que se utiliza en el
laboratorio para estudiar la
transmisión de señales
analógicas.

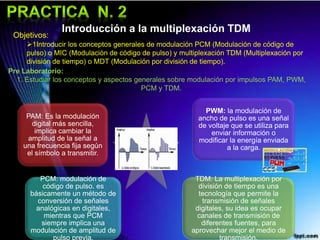

3. Introducción a la multiplexación TDM
PAM: Es la modulación
digital más sencilla,
implica cambiar la
amplitud de la señal a
una frecuencia fija según
el símbolo a transmitir.
PWM: la modulación de
ancho de pulso es una señal
de voltaje que se utiliza para
enviar información o
modificar la energía enviada
a la carga.
PCM: modulación de
código de pulso. es
básicamente un método de
conversión de señales
analógicas en digitales,
mientras que PCM
siempre implica una
modulación de amplitud de
pulso previa.
TDM: La multiplexación por
división de tiempo es una
tecnología que permite la
transmisión de señales
digitales, su idea es ocupar
canales de transmisión de
diferentes fuentes, para
aprovechar mejor el medio de
transmisión.
Objetivos:
1Introducir los conceptos generales de modulación PCM (Modulación de código de
pulso) o MIC (Modulación de código de pulso) y multiplexación TDM (Multiplexación por
división de tiempo) o MDT (Modulación por división de tiempo).
Pre Laboratorio:
1. Estudiar los conceptos y aspectos generales sobre modulación por impulsos PAM, PWM,
PCM y TDM.

4. Introducción a la multiplexación TDM
Trama: en la red, es la unidad de
envío de datos. una serie de bits
consecutivos organizados de forma
cíclica, que transportan información
y permiten extraer esta información
al recibirla.
Time slot: Intervalo de tiempo
continuamente repetido o un periodo
de tiempo en el que los dispositivos
son capaces de interconectarse.
Entrelazado de bit: Intercalación de
bits de una o más palabras código
para reducir el efecto de la memoria
del canal de transmisión sobre los
errores de bits.
Entrelazado de byte: Es un método
que se utiliza para multiplexar varias
señales y que consiste en intercalar
alternativamente, en la trama
saliente, octetos de cada una de las
señales entrantes.
Pre Laboratorio:
2.¿Qué es trama, time slot, entrelazado de bit y entrelazado de byte?

5. Introducción a la multiplexación TDM
Pre Laboratorio:
3. Revisar: teoría de muestreo, periodo de muestreo y espectro de la señal
muestreada.
Pre Laboratorio:
4. Analizar los estándares o jerarquías de los sistemas PCM/TDM
Muestreo: Muestrear la
señal analógica a una
frecuencia constante y
luego cuantificarla.
Período de muestreo: en el proceso necesario
para convertir una señal de analógica a digital,
es el número de señales obtenidas de señales
continuas para reducir las señales discretas.
-La primera categoría la integran los multiplexores utilizados
junto con los sistemas de computadores digitales.
-La segunda categoría es utilizada para combinar diferentes
fuentes en una señal TDM digital de alta velocidad para su
transmisión a través de redes.
La multiplexación TDM se hace según valores fijos. El primer
sistema estándar se desarrolló en los años 70 y se denomina
Jerarquía PDH.
En Europa se utiliza la PDH del sistema ‘E’ (G.732) que utiliza
como agrupación básica la señal E1,
En Norteamérica y Japón se utiliza el sistema ’T’ (G.733) que
tiene su base en la señal T1 con 244 canales y 1544 Kb/s.
En esta práctica se estudian las técnicas
necesarias para realizar la modulación
por división de tiempo TDM, debemos
saber que en el campo de las
telecomunicaciones este principio se
utiliza de la misma forma, divide un solo
canal de radiofrecuencia en múltiples
ranuras de tiempo. Si hablamos del
campo de los teléfonos móviles, esta
tecnología se utiliza cuando una persona
necesita realizar una llamada telefónica,
asignándole una franja horaria
específica para la transmisión.
Conclusión

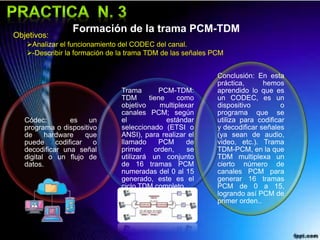

6. Formación de la trama PCM-TDM
Códec: es un
programa o dispositivo
de hardware que
puede codificar o
decodificar una señal
digital o un flujo de
datos.
Trama PCM-TDM:
TDM tiene como
objetivo multiplexar
canales PCM; según
el estándar
seleccionado (ETSI o
ANSI), para realizar el
llamado PCM de
primer orden, se
utilizará un conjunto
de 16 tramas PCM
numeradas del 0 al 15
generado, este es el
ciclo TDM completo.
Conclusión: En esta
práctica, hemos
aprendido lo que es
un CODEC, es un
dispositivo o
programa que se
utiliza para codificar
y decodificar señales
(ya sean de audio,
video, etc.). Trama
TDM-PCM, en la que
TDM multiplexa un
cierto número de
canales PCM para
generar 16 tramas
PCM de 0 a 15,
logrando así PCM de
primer orden..
Objetivos:
Analizar el funcionamiento del CODEC del canal.
-Describir la formación de la trama TDM de las señales PCM

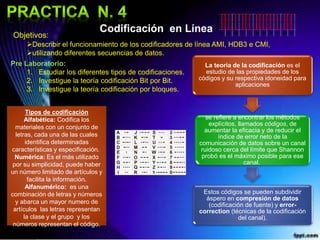

7. Codificación en Línea
Objetivos:
Describir el funcionamiento de los codificadores de línea AMI, HDB3 e CMI,
utilizando diferentes secuencias de datos.
Pre Laboratorio:
1. Estudiar los diferentes tipos de codificaciones.
2. Investigue la teoría codificación Bit por Bit.
3. Investigue la teoría codificación por bloques.
Tipos de codificación
Alfabética: Codifica los
materiales con un conjunto de
letras, cada una de las cuales
identifica determinadas
características y especificación.
Numérica: Es el más utilizado
por su simplicidad, puede haber
un número limitado de artículos y
facilita la información.
Alfanumérico: es una
combinación de letras y números
y abarca un mayor numero de
artículos las letras representan
la clase y el grupo y los
números representan el código.
La teoría de la codificación es el
estudio de las propiedades de los
códigos y su respectiva idoneidad para
aplicaciones
se refiere a encontrar los métodos
explícitos, llamados códigos, de
aumentar la eficacia y de reducir el
índice de error neto de la
comunicación de datos sobre un canal
ruidoso cerca del límite que Shannon
probó es el máximo posible para ese
canal.
Estos códigos se pueden subdividir
áspero en compresión de datos
(codificación de fuente) y error-
correction (técnicas de la codificación
del canal).
