4. Tipos de Módems Bell
serie103.Fue el primer módem de equipo comercial, es un estándar de AT & T
para asíncrona 300 bps módems bidireccionales que utilizan la modulación por
desplazamiento de frecuencia (FSK) en las líneas de acceso telefónico.
Desarrollado en 1962, el módem Bell 103 facilita la transmisión de datos digitales
a una velocidad de 300 bps a través de líneas telefónicas regulares. Se trata de un
módem de división de canal y es ideal para usuarios poco exigentes que los
archivos de la PC de cambio sobre una base frecuente. Bell 103 de modulación se
utiliza en la radio afición, aplicaciones de radio de onda corta y comercial. Su uso
de la frecuencia de audio y baja velocidad de señalización hace que sea
compatible con conexiones de banda estrecha no fiables.
El Bell 103 FSK utiliza audio (AFSK) para la codificación de datos. Cada estación
utiliza diferentes pares de frecuencias de audio. La estación de origen utiliza un
tono de señal de 1270 Hz con un tono espacio de 1.070 Hz, pero la estación de
respuesta utiliza un tono de señal de 2225 Hz con un tono de 2025 Hz espacio.
Módems utilizan protocolos durante el intercambio de datos.
Aunque el módem Bell 103 se utiliza muy poco en la informática moderna, el
esquema de codificación Bell 103 está siendo utilizado por los dispositivos
conocidos como Bell 103 o compatible 103 módems de Bell. Además, los módems
de alta velocidad aún tienen capacidad de emulación Bell 103, proporcionando un
método de reserva para la transmisión de datos a baja velocidad bajo condiciones
de canal de alta velocidad, pero insuficiente. (techopedia)
Serie 202.Fue uno de los primeros módem desarrollados por Bell System. Se
especifica de audio manipulación por desplazamiento de frecuencia (AFSK) para
codificar y transferir datos a una velocidad de 1200 bits por segundo, medio-
dúplex (unidireccional) utilizando modulación por desplazamiento de fase
diferencial de modulación (DPSK). Estos protocolos de señalización, también se
utiliza en los módems de terceros, se denominan genéricamente como Bell 202 de
modulación, y cualquier dispositivo que emplea como compatible con 202-Bell.

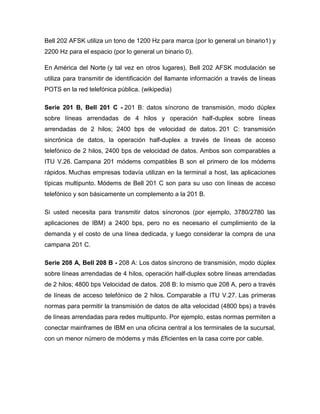

5. Bell 202 AFSK utiliza un tono de 1200 Hz para marca (por lo general un binario1) y
2200 Hz para el espacio (por lo general un binario 0).
En América del Norte (y tal vez en otros lugares), Bell 202 AFSK modulación se
utiliza para transmitir de identificación del llamante información a través de líneas
POTS en la red telefónica pública. (wikipedia)
Serie 201 B, Bell 201 C - 201 B: datos síncrono de transmisión, modo dúplex
sobre líneas arrendadas de 4 hilos y operación half-duplex sobre líneas
arrendadas de 2 hilos; 2400 bps de velocidad de datos. 201 C: transmisión
sincrónica de datos, la operación half-duplex a través de líneas de acceso
telefónico de 2 hilos, 2400 bps de velocidad de datos. Ambos son comparables a
ITU V.26. Campana 201 módems compatibles B son el primero de los módems
rápidos. Muchas empresas todavía utilizan en la terminal a host, las aplicaciones
típicas multipunto. Módems de Bell 201 C son para su uso con líneas de acceso
telefónico y son básicamente un complemento a la 201 B.
Si usted necesita para transmitir datos síncronos (por ejemplo, 3780/2780 las
aplicaciones de IBM) a 2400 bps, pero no es necesario el cumplimiento de la
demanda y el costo de una línea dedicada, y luego considerar la compra de una
campana 201 C.
Serie 208 A, Bell 208 B - 208 A: Los datos síncrono de transmisión, modo dúplex
sobre líneas arrendadas de 4 hilos, operación half-duplex sobre líneas arrendadas
de 2 hilos; 4800 bps Velocidad de datos. 208 B: lo mismo que 208 A, pero a través
de líneas de acceso telefónico de 2 hilos. Comparable a ITU V.27. Las primeras
normas para permitir la transmisión de datos de alta velocidad (4800 bps) a través
de líneas arrendadas para redes multipunto. Por ejemplo, estas normas permiten a
conectar mainframes de IBM en una oficina central a los terminales de la sucursal,
con un menor número de módems y más Eficientes en la casa corre por cable.

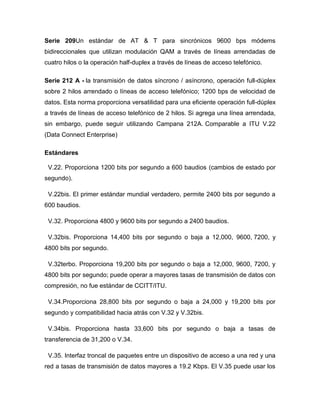

6. Serie 209Un estándar de AT & T para sincrónicos 9600 bps módems
bidireccionales que utilizan modulación QAM a través de líneas arrendadas de
cuatro hilos o la operación half-duplex a través de líneas de acceso telefónico.
Serie 212 A - la transmisión de datos síncrono / asíncrono, operación full-dúplex
sobre 2 hilos arrendado o líneas de acceso telefónico; 1200 bps de velocidad de
datos. Esta norma proporciona versatilidad para una eficiente operación full-dúplex
a través de líneas de acceso telefónico de 2 hilos. Si agrega una línea arrendada,
sin embargo, puede seguir utilizando Campana 212A. Comparable a ITU V.22
(Data Connect Enterprise)
Estándares
V.22. Proporciona 1200 bits por segundo a 600 baudios (cambios de estado por
segundo).
V.22bis. El primer estándar mundial verdadero, permite 2400 bits por segundo a
600 baudios.
V.32. Proporciona 4800 y 9600 bits por segundo a 2400 baudios.
V.32bis. Proporciona 14,400 bits por segundo o baja a 12,000, 9600, 7200, y
4800 bits por segundo.
V.32terbo. Proporciona 19,200 bits por segundo o baja a 12,000, 9600, 7200, y
4800 bits por segundo; puede operar a mayores tasas de transmisión de datos con
compresión, no fue estándar de CCITT/ITU.
V.34.Proporciona 28,800 bits por segundo o baja a 24,000 y 19,200 bits por
segundo y compatibilidad hacia atrás con V.32 y V.32bis.
V.34bis. Proporciona hasta 33,600 bits por segundo o baja a tasas de
transferencia de 31,200 o V.34.
V.35. Interfaz troncal de paquetes entre un dispositivo de acceso a una red y una
red a tasas de transmisión de datos mayores a 19.2 Kbps. El V.35 puede usar los

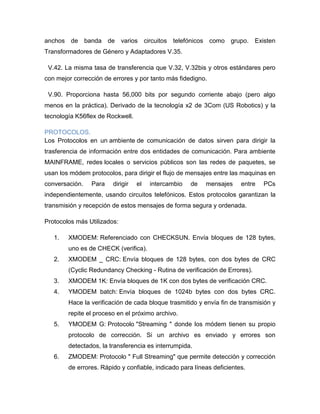

7. anchos de banda de varios circuitos telefónicos como grupo. Existen
Transformadores de Género y Adaptadores V.35.
V.42. La misma tasa de transferencia que V.32, V.32bis y otros estándares pero
con mejor corrección de errores y por tanto más fidedigno.
V.90. Proporciona hasta 56,000 bits por segundo corriente abajo (pero algo
menos en la práctica). Derivado de la tecnología x2 de 3Com (US Robotics) y la
tecnología K56flex de Rockwell.
PROTOCOLOS.
Los Protocolos en un ambiente de comunicación de datos sirven para dirigir la
trasferencia de información entre dos entidades de comunicación. Para ambiente
MAINFRAME, redes locales o servicios públicos son las redes de paquetes, se
usan los módem protocolos, para dirigir el flujo de mensajes entre las maquinas en
conversación. Para dirigir el intercambio de mensajes entre PCs
independientemente, usando circuitos telefónicos. Estos protocolos garantizan la
transmisión y recepción de estos mensajes de forma segura y ordenada.
Protocolos más Utilizados:
1. XMODEM: Referenciado con CHECKSUN. Envía bloques de 128 bytes,
uno es de CHECK (verifica).
2. XMODEM _ CRC: Envía bloques de 128 bytes, con dos bytes de CRC
(Cyclic Redundancy Checking - Rutina de verificación de Errores).
3. XMODEM 1K: Envía bloques de 1K con dos bytes de verificación CRC.
4. YMODEM batch: Envía bloques de 1024b bytes con dos bytes CRC.
Hace la verificación de cada bloque trasmitido y envía fin de transmisión y
repite el proceso en el próximo archivo.
5. YMODEM G: Protocolo "Streaming " donde los módem tienen su propio
protocolo de corrección. Si un archivo es enviado y errores son
detectados, la transferencia es interrumpida.
6. ZMODEM: Protocolo " Full Streaming" que permite detección y corrección
de errores. Rápido y confiable, indicado para líneas deficientes.

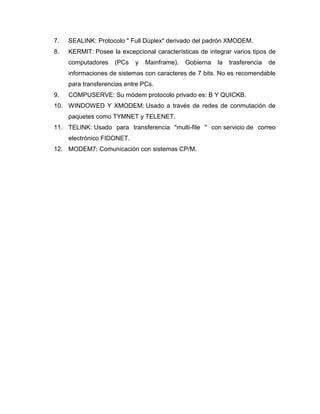

8. 7. SEALINK: Protocolo " Full Dúplex" derivado del padrón XMODEM.
8. KERMIT: Posee la excepcional características de integrar varios tipos de
computadores (PCs y Mainframe). Gobierna la trasferencia de
informaciones de sistemas con caracteres de 7 bits. No es recomendable
para transferencias entre PCs.
9. COMPUSERVE: Su módem protocolo privado es: B Y QUICKB.
10. WINDOWED Y XMODEM: Usado a través de redes de conmutación de
paquetes como TYMNET y TELENET.
11. TELINK: Usado para transferencia "multi-file " con servicio de correo
electrónico FIDONET.
12. MODEM7: Comunicación con sistemas CP/M.

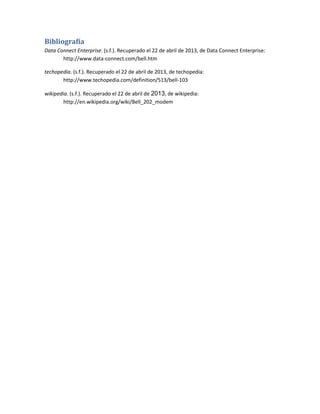

9. Bibliografía
