Curso Optativo
             REDES DE
       TELECOMUNICACIONES
              EIE 551

                          Francisco Apablaza M.
                                  2012
famapablaza@hotmail.com
Programa
       Capítulo 4

4.- Estructura de las redes de telecomunicaciones
- Sistemas de Infraestructura
        * Sistemas de poder y energía
        * Sistemas de clima
        * Obras civiles

3 pilares fundamentales




                                                    2
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: OOCC

Edificaciones antisísmicas
Altura adhoc (racks+ductos)
Acceso túnel de cables
Pocas ventanas
Definición tipo de cableados:
     suelo falso ó parrillas
Torres
Estanques agua y combustible
                                                    3
Dimensionamiento a largo plazo
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: OOCC
Algunas directrices generales
 Aislamiento térmico
                              Salubridad
 Accesibilidad grandes
                                 Protección frente a la
    equipos
                                   humedad.
   Ahorro de energía
                                 Recogida y evacuación
   Protección frente al           de residuos.
    ruido
                                 Ventilación :Calidad del
   Seguridad contra               aire interior.
    Incendio
                                 Suministro de agua.
   Climatización
                                 Evacuación de aguas.
   Pararrayos y sistema de
    tierra
                                                       4
   Iluminación
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: OOCC
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: OOCC
Sala de Equipos
 Consideraciones generales de diseño


El diseño de una sala de Telecomunicaciones
depende del destino de instalaciones.

El espacio de sala de equipos no debe ser
compartido con instalaciones eléctricas que no sean
de telecomunicaciones.
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: OOCC

ALTURA:
 La altura mínima libre recomendada
del cielo raso es de 2.6 metros.
DUCTOS:
El número y tamaño de los ductos utilizados para
acceder a la sala de equipos varía según la
cantidad de instalaciones (hoy y futuro)
 Los ductos de entrada deben de contar con
elementos de retardo de propagación de incendio
"firestops".
Los ductos deben tener un mínimo de espacio de
reserva del 25 %.
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: OOCC

PUERTAS: La(s) puerta(s) de acceso debe(n) ser
de apertura completa, con llave y de al menos 90
centímetros de ancho de doble hoja y 2 metros de
alto. La puerta debe ser removible y abrir hacia
afuera (o lado a lado). La puerta debe abrir al ras
del piso y no debe tener postes centrales.

POLVO         Y       ELECTRICIDAD          ESTÁTICA:
Se debe evitar el polvo y la electricidad estática
utilizando piso de goma o piso técnico elevado ( el mas
aconsejable ) no se debe jamás utilizar alfombra. De
ser posible, aplicar tratamiento especial a las paredes,
pisos y cielos para minimizar el polvo y la electricidad
estática.
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: OOCC

INUNDACIONES:
Los cuartos de telecomunicaciones deben estar libres
de cualquier amenaza de inundación. No debe haber
tuberías de agua pasando por, sobre o alrededor de la
sala de telecomunicaciones. De haber riesgo de
ingreso de agua, se debe proporcionar drenaje de
piso. Debe evitarse las regaderas contra incendio en
la zona de equipos.
PISOS:
Los pisos deben soportar una carga de 2.4 kg/cm2.
Lo mas aconsejable es la instalación de piso técnico
elevado de 485 Kg. puntuales.
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: OOCC


 ILUMINACION:
  Se debe proporcionar un mínimo equivalente a 540
   lux medido a un metro del piso terminado.

  La iluminación debe estar a un mínimo de 2.6 metros
   del piso terminado.

  Las paredes deben estar pintadas en un color claro
   para mejorar la iluminación.

  Luces de emergencia en sala de equipos y accesos.
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: OOCC


SEGURIDAD:
• Se debe mantener la sala de
  telecomunicaciones con llave en todo momento.
• Se debe contar con un control de acceso
  durante las horas de operación.
• Se debe mantener la sala de equipos limpia y
  ordenada.
• En grandes instalaciones se provee sistema de
  extinción de incendio en base a gas Inergen.11
4.- Estructura de las redes de telecomunicaciones
 Sistemas de Infraestructura: OOCC
Disposición Equipos




                                NOC por separado?
4.- Estructura de las redes de telecomunicaciones
 Sistemas de Infraestructura: OOCC


                            Portales y Racks:
                            alturas disponibles
                            normalizados: 1000,
                            1200, 1400, 1600, 1800,
                            2000 y 2200 mm. y
                            ancho de 19 ó 23.


Equipos 1U, 2U,…(la unidad rack equivale a 1,75
pulgadas (44.45mm) de alto.) + espacio ventilación
Cabecera con Subdistribuidor y protecciones 13
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: OOCC

Los portales de racks deben contar con al menos 82
cm. de espacio de trabajo libre alrededor (al frente
y detrás) de los equipos y paneles de
telecomunicaciones. La distancia de 82 cm. se debe
medir a partir de la superficie más salida del portal.
De acuerdo al NEC, NFPA-70 Artículo 110-16, debe
haber un mínimo de 1 metro de espacio libre para
trabajar.
Todos los andenes y gabinetes deben cumplir con las
especificaciones de ANSI/EIA-310.
Se recomienda dejar un espacio libre de 30 cm. en
las esquinas.
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: OOCC
Algunos ESTÁNDARES RELACIONADOS
 The NEC (National Electrical Code) is approved
 as an American national standard by the
 American National Standards Institute (ANSI).
 Estándar ANSI/TIA/EIA-568-A de Alambrado de
 Telecomunicaciones para Edificios Comerciales
 Estándar ANSI/TIA/EIA-569 de Rutas y Espacios de
 Telecomunicaciones para Edificios Comerciales
 Estándar ANSI/TIA/EIA-606 de Administración para la
 Infraestructura de Telecomunicaciones de Edificios
 Comerciales
 Estándar ANSI/TIA/EIA-607 de Requerimientos de
 Puesta a Tierra y Puenteado de Telecomunicaciones de
 Edificios Comerciales
4.- Estructura de las redes de telecomunicaciones
 Sistemas de Infraestructura: OOCC
CANALIZACIONES DENTRO DEL EDIFICIO
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: OOCC

* Vinculan la sala de facilidades de entrada con la
sala de equipos y la sala de equipos con los armarios
de telecomunicaciones.

* Canalizaciones Verticales y Horizontales vinculan
salas del mismo o diferentes pisos NO pueden
utilizarse ductos de ascensores.

* Las canalizaciones pueden ser Ductos ­ Bandejas
*Armarios de Telecomunicaciones: es el espacio que
actúa como punto de transición entre vertical y las
canalizaciones horizontales de distribución.
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: OOCC

 Pueden ser: Ductos bajo piso ­ Ductos bajo piso
  elevado ­ Ductos aparentes ­ Bandejas ­ Ductos
  sobre cielorraso ­ Ductos perimetrales.

 No puede tener más de 30 m y dos codos de 90º
  entre cajas de registro o inspección.

 Radio de curvatura: Debe ser como mínimo 6 veces
  el diámetro de la canalización para cobre y 10
  veces para fibra. Si la canalización es de más de
  50 mm de diámetro, el diámetro de curvatura
  debe ser como mínimo 10 veces el diámetro de la
  canalización.
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: OOCC
EJEMPLO DE RACKS COMBINANDO
CABLEADO ESTRUCTURADO Y SERVIDORES
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: OOCC
Torres
    Problemas de fundaciones, tensores, cargas, vientos…




                                                  20
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: PODER


 Empalmes de red eléctrica
 Grupo(s) generador(es)
 Protecciones
 Plantas CC: -48 Vcc
 UPS
 Sistema de tierra
 Fuentes alternativas: eólicas, solares
                                                21
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: PODER



Según dimensiones de la instalación el
empalme a red de energía primaria:
    Baja tensión
    Media tensión
    Alta Tensión



Puede ser aérea o subterránea.                  22
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: PODER

SUMINISTRO         INTERIOR       DE     ENERGÍA
ELÉCTRICA AC:
Separar una red de distribución para equipos
operacionales y otra para aplicaciones domésticas

Deben haber tomacorrientes suficientes para
alimentar los dispositivos a instalarse en los racks y
servicios periféricos con protección UPS.

Deben ser circuitos separados de 15 a 20 amperes.
Estos dos tomacorrientes podrían estar dispuestos
a 1.5 metros de distancia uno de otro.
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: PODER

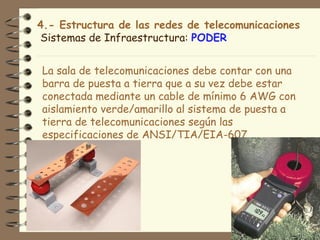

La sala de telecomunicaciones debe contar con una
barra de puesta a tierra que a su vez debe estar
conectada mediante un cable de mínimo 6 AWG con
aislamiento verde/amarillo al sistema de puesta a
tierra de telecomunicaciones según las
especificaciones de ANSI/TIA/EIA-607.
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: PODER
Malla de Tierra




Cable de 50mm2
Profundidad de
50-60 cms                                       25
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: PODER
Grupos Electrógenos




Dimensionar según
 carga a mantener
                                                26
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: PODER


                        Bancos de Baterías y
                        Rectificadores
                        dimensionados para
                        carga y autonomía.


 Sala de baterías separada
 Sistema de extracción de gases
 Monitoreo de gases.                            27
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: PODER
UPS
Tipos de UPS
Distintos enfoques de diseño para implementar
   sistemas UPS, con características de rendimiento
   diferenciadas:
· Standby
· Línea interactiva
· Standby-Ferro
· On line de doble conversión
· On line de conversión delta
                                                      28
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: PODER
UPS
UPS Standby




                                                29
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: PODER
UPS
UPS on line de doble conversión




                                                30
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: PODER
Sistema UPS – 40 min.
                              UPS 16 KVA
                UPS 200 KVA




                UPS 200 KVA
                              UPS 16 KVA
4.- Estructura de las redes de telecomunicaciones
 Sistemas de Infraestructura: PODER
Generación eólica
Una alternativa de energía primaria




                                                 32
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: PODER
Generación eólica

Dependiente de la
región




                                                33
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: PODER
Generación Solar

                         Otra alternativa




                                                34
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: PODER
Diagrama de una Subestación




                                                35
4.- Estructura de las redes de telecomunicaciones
 Sistemas de Infraestructura: PODER
Sistema de UPS de un DC




                                                36
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: Clima



Clima:
  Ductos de distribución
  Sistemas de acondicionamiento de
  aire
  Enfriamiento de aire



                                                37
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: Clima
CONTROL AMBIENTAL:
En recintos que no tienen equipos electrónicos la
temperatura debe mantenerse continuamente (24
horas al día, 365 días al año) entre 18 y 25 grados
centígrados y la humedad relativa debe mantenerse
menor a 85%. Debe de haber un cambio de aire por
hora.
En salas que tienen equipos electrónicos         la
temperatura debe mantenerse continuamente (24
horas al día, 365 días al año) entre 18 y 20 grados
centígrados. La humedad relativa debe mantenerse
entre 30% y 55%.  Debe de haber un cambio de aire
por hora.
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: Clima
Equipos de AA




                                                39
4.- Estructura de las redes de telecomunicaciones
Sistemas de Infraestructura: Clima
¿Que es un chiller?
Un Chiller (o enfriador de agua) es un aparato industrial que produce
   agua fría para el enfriamiento de procesos industriales. La idea
   consiste en extraer el calor generado en un proceso por contacto
   con agua a una temperatura menor a la que el proceso finalmente
   debe quedar. Así, el proceso cede calor bajando su temperatura y el
   agua, durante el paso por el proceso, la eleva. El agua ahora
   "caliente" retorna al chiller adonde nuevamente se reduce su
   temperatura para ser enviada nuevamente al proceso.
   Un chiller es un sistema completo de refrigeración que incluye un
   compresor, un condensador, evaporador, válvula de expansión
   (evaporación), refrigerante y tuberías, además de bomba de
   impulsión de agua a/desde el proceso, sistema electrónico de
   control del sistema, depósito de agua, gabinete, etc.
   Distintos procesos requieren alimentarse con distintos caudales,
   presiones y temperaturas de agua. El agua se puede enfriar a
   temperaturas finales que alcanzan los 20ºC o inclusive
   temperaturas negativas con la adición de anticongelantes, como por
                                                                    40
   ejemplo -20ºC (20ºC bajo cero).
4.- Estructura de las redes de telecomunicaciones
 Sistemas de Infraestructura: Clima
Esquemático Chiller




                                                 41
Preguntas


            42
4.- Estructura de las redes de
telecomunicaciones: Sistemas de
Infraestructura
  Conclusión:

  Los sistemas de infraestructura son fundamentales
  para una buena instalación de centros de
  telecomunicaciones.




                                                  43
4.- Estructura de las redes de
telecomunicaciones

  Investigar:
  1.- Recomiende un tipo de baterías para una instalación que
      requiere una autonomía de 30 mins con una carga de 150 A.
  2.- ¿porqué fue reemplazado el gas Halón?
  3.- Averigüe por un tipo de GE de 10 KVA o mas: marca y datos.
  4.- Explique las condiciones básicas de diseño de una malla de
      tierra.
  5.- ¿cuales son las dimensiones de un slimrack?
  6.- Para una carga de 5 KVA en 48 Vcc, determine cuál debiera
      ser la capacidad mínima del banco de baterías para una
      autonomía de 2 hrs.

                                     Responder indicando la fuente
                                                                   44

Redes de Telecomunicaciones cap 4 - 4

  • 1.
    Curso Optativo REDES DE TELECOMUNICACIONES EIE 551 Francisco Apablaza M. 2012 famapablaza@hotmail.com
  • 2.
    Programa Capítulo 4   4.- Estructura de las redes de telecomunicaciones - Sistemas de Infraestructura * Sistemas de poder y energía * Sistemas de clima * Obras civiles 3 pilares fundamentales 2
  • 3.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: OOCC Edificaciones antisísmicas Altura adhoc (racks+ductos) Acceso túnel de cables Pocas ventanas Definición tipo de cableados: suelo falso ó parrillas Torres Estanques agua y combustible 3 Dimensionamiento a largo plazo
  • 4.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: OOCC Algunas directrices generales  Aislamiento térmico Salubridad  Accesibilidad grandes Protección frente a la equipos humedad.  Ahorro de energía Recogida y evacuación  Protección frente al de residuos. ruido Ventilación :Calidad del  Seguridad contra aire interior. Incendio Suministro de agua.  Climatización Evacuación de aguas.  Pararrayos y sistema de tierra 4  Iluminación
  • 5.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: OOCC
  • 6.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: OOCC Sala de Equipos Consideraciones generales de diseño El diseño de una sala de Telecomunicaciones depende del destino de instalaciones. El espacio de sala de equipos no debe ser compartido con instalaciones eléctricas que no sean de telecomunicaciones.
  • 7.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: OOCC ALTURA:  La altura mínima libre recomendada del cielo raso es de 2.6 metros. DUCTOS: El número y tamaño de los ductos utilizados para acceder a la sala de equipos varía según la cantidad de instalaciones (hoy y futuro) Los ductos de entrada deben de contar con elementos de retardo de propagación de incendio "firestops". Los ductos deben tener un mínimo de espacio de reserva del 25 %.
  • 8.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: OOCC PUERTAS: La(s) puerta(s) de acceso debe(n) ser de apertura completa, con llave y de al menos 90 centímetros de ancho de doble hoja y 2 metros de alto. La puerta debe ser removible y abrir hacia afuera (o lado a lado). La puerta debe abrir al ras del piso y no debe tener postes centrales. POLVO Y ELECTRICIDAD ESTÁTICA: Se debe evitar el polvo y la electricidad estática utilizando piso de goma o piso técnico elevado ( el mas aconsejable ) no se debe jamás utilizar alfombra. De ser posible, aplicar tratamiento especial a las paredes, pisos y cielos para minimizar el polvo y la electricidad estática.
  • 9.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: OOCC INUNDACIONES: Los cuartos de telecomunicaciones deben estar libres de cualquier amenaza de inundación. No debe haber tuberías de agua pasando por, sobre o alrededor de la sala de telecomunicaciones. De haber riesgo de ingreso de agua, se debe proporcionar drenaje de piso. Debe evitarse las regaderas contra incendio en la zona de equipos. PISOS: Los pisos deben soportar una carga de 2.4 kg/cm2. Lo mas aconsejable es la instalación de piso técnico elevado de 485 Kg. puntuales.
  • 10.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: OOCC ILUMINACION:  Se debe proporcionar un mínimo equivalente a 540 lux medido a un metro del piso terminado.  La iluminación debe estar a un mínimo de 2.6 metros del piso terminado.  Las paredes deben estar pintadas en un color claro para mejorar la iluminación.  Luces de emergencia en sala de equipos y accesos.
  • 11.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: OOCC SEGURIDAD: • Se debe mantener la sala de telecomunicaciones con llave en todo momento. • Se debe contar con un control de acceso durante las horas de operación. • Se debe mantener la sala de equipos limpia y ordenada. • En grandes instalaciones se provee sistema de extinción de incendio en base a gas Inergen.11
  • 12.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: OOCC Disposición Equipos NOC por separado?
  • 13.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: OOCC Portales y Racks: alturas disponibles normalizados: 1000, 1200, 1400, 1600, 1800, 2000 y 2200 mm. y ancho de 19 ó 23. Equipos 1U, 2U,…(la unidad rack equivale a 1,75 pulgadas (44.45mm) de alto.) + espacio ventilación Cabecera con Subdistribuidor y protecciones 13
  • 14.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: OOCC Los portales de racks deben contar con al menos 82 cm. de espacio de trabajo libre alrededor (al frente y detrás) de los equipos y paneles de telecomunicaciones. La distancia de 82 cm. se debe medir a partir de la superficie más salida del portal. De acuerdo al NEC, NFPA-70 Artículo 110-16, debe haber un mínimo de 1 metro de espacio libre para trabajar. Todos los andenes y gabinetes deben cumplir con las especificaciones de ANSI/EIA-310. Se recomienda dejar un espacio libre de 30 cm. en las esquinas.
  • 15.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: OOCC Algunos ESTÁNDARES RELACIONADOS The NEC (National Electrical Code) is approved as an American national standard by the American National Standards Institute (ANSI). Estándar ANSI/TIA/EIA-568-A de Alambrado de Telecomunicaciones para Edificios Comerciales Estándar ANSI/TIA/EIA-569 de Rutas y Espacios de Telecomunicaciones para Edificios Comerciales Estándar ANSI/TIA/EIA-606 de Administración para la Infraestructura de Telecomunicaciones de Edificios Comerciales Estándar ANSI/TIA/EIA-607 de Requerimientos de Puesta a Tierra y Puenteado de Telecomunicaciones de Edificios Comerciales
  • 16.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: OOCC CANALIZACIONES DENTRO DEL EDIFICIO
  • 17.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: OOCC * Vinculan la sala de facilidades de entrada con la sala de equipos y la sala de equipos con los armarios de telecomunicaciones. * Canalizaciones Verticales y Horizontales vinculan salas del mismo o diferentes pisos NO pueden utilizarse ductos de ascensores. * Las canalizaciones pueden ser Ductos ­ Bandejas *Armarios de Telecomunicaciones: es el espacio que actúa como punto de transición entre vertical y las canalizaciones horizontales de distribución.
  • 18.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: OOCC  Pueden ser: Ductos bajo piso ­ Ductos bajo piso elevado ­ Ductos aparentes ­ Bandejas ­ Ductos sobre cielorraso ­ Ductos perimetrales.  No puede tener más de 30 m y dos codos de 90º entre cajas de registro o inspección.  Radio de curvatura: Debe ser como mínimo 6 veces el diámetro de la canalización para cobre y 10 veces para fibra. Si la canalización es de más de 50 mm de diámetro, el diámetro de curvatura debe ser como mínimo 10 veces el diámetro de la canalización.
  • 19.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: OOCC EJEMPLO DE RACKS COMBINANDO CABLEADO ESTRUCTURADO Y SERVIDORES
  • 20.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: OOCC Torres Problemas de fundaciones, tensores, cargas, vientos… 20
  • 21.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: PODER  Empalmes de red eléctrica  Grupo(s) generador(es)  Protecciones  Plantas CC: -48 Vcc  UPS  Sistema de tierra  Fuentes alternativas: eólicas, solares 21
  • 22.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: PODER Según dimensiones de la instalación el empalme a red de energía primaria: Baja tensión Media tensión Alta Tensión Puede ser aérea o subterránea. 22
  • 23.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: PODER SUMINISTRO INTERIOR DE ENERGÍA ELÉCTRICA AC: Separar una red de distribución para equipos operacionales y otra para aplicaciones domésticas Deben haber tomacorrientes suficientes para alimentar los dispositivos a instalarse en los racks y servicios periféricos con protección UPS. Deben ser circuitos separados de 15 a 20 amperes. Estos dos tomacorrientes podrían estar dispuestos a 1.5 metros de distancia uno de otro.
  • 24.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: PODER La sala de telecomunicaciones debe contar con una barra de puesta a tierra que a su vez debe estar conectada mediante un cable de mínimo 6 AWG con aislamiento verde/amarillo al sistema de puesta a tierra de telecomunicaciones según las especificaciones de ANSI/TIA/EIA-607.
  • 25.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: PODER Malla de Tierra Cable de 50mm2 Profundidad de 50-60 cms 25
  • 26.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: PODER Grupos Electrógenos Dimensionar según carga a mantener 26
  • 27.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: PODER Bancos de Baterías y Rectificadores dimensionados para carga y autonomía. Sala de baterías separada Sistema de extracción de gases Monitoreo de gases. 27
  • 28.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: PODER UPS Tipos de UPS Distintos enfoques de diseño para implementar sistemas UPS, con características de rendimiento diferenciadas: · Standby · Línea interactiva · Standby-Ferro · On line de doble conversión · On line de conversión delta 28
  • 29.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: PODER UPS UPS Standby 29
  • 30.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: PODER UPS UPS on line de doble conversión 30
  • 31.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: PODER Sistema UPS – 40 min. UPS 16 KVA UPS 200 KVA UPS 200 KVA UPS 16 KVA
  • 32.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: PODER Generación eólica Una alternativa de energía primaria 32
  • 33.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: PODER Generación eólica Dependiente de la región 33
  • 34.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: PODER Generación Solar Otra alternativa 34
  • 35.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: PODER Diagrama de una Subestación 35
  • 36.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: PODER Sistema de UPS de un DC 36
  • 37.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: Clima Clima: Ductos de distribución Sistemas de acondicionamiento de aire Enfriamiento de aire 37
  • 38.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: Clima CONTROL AMBIENTAL: En recintos que no tienen equipos electrónicos la temperatura debe mantenerse continuamente (24 horas al día, 365 días al año) entre 18 y 25 grados centígrados y la humedad relativa debe mantenerse menor a 85%. Debe de haber un cambio de aire por hora. En salas que tienen equipos electrónicos la temperatura debe mantenerse continuamente (24 horas al día, 365 días al año) entre 18 y 20 grados centígrados. La humedad relativa debe mantenerse entre 30% y 55%.  Debe de haber un cambio de aire por hora.
  • 39.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: Clima Equipos de AA 39
  • 40.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: Clima ¿Que es un chiller? Un Chiller (o enfriador de agua) es un aparato industrial que produce agua fría para el enfriamiento de procesos industriales. La idea consiste en extraer el calor generado en un proceso por contacto con agua a una temperatura menor a la que el proceso finalmente debe quedar. Así, el proceso cede calor bajando su temperatura y el agua, durante el paso por el proceso, la eleva. El agua ahora "caliente" retorna al chiller adonde nuevamente se reduce su temperatura para ser enviada nuevamente al proceso. Un chiller es un sistema completo de refrigeración que incluye un compresor, un condensador, evaporador, válvula de expansión (evaporación), refrigerante y tuberías, además de bomba de impulsión de agua a/desde el proceso, sistema electrónico de control del sistema, depósito de agua, gabinete, etc. Distintos procesos requieren alimentarse con distintos caudales, presiones y temperaturas de agua. El agua se puede enfriar a temperaturas finales que alcanzan los 20ºC o inclusive temperaturas negativas con la adición de anticongelantes, como por 40 ejemplo -20ºC (20ºC bajo cero).
  • 41.
    4.- Estructura delas redes de telecomunicaciones Sistemas de Infraestructura: Clima Esquemático Chiller 41
  • 42.
  • 43.
    4.- Estructura delas redes de telecomunicaciones: Sistemas de Infraestructura Conclusión: Los sistemas de infraestructura son fundamentales para una buena instalación de centros de telecomunicaciones. 43
  • 44.
    4.- Estructura delas redes de telecomunicaciones Investigar: 1.- Recomiende un tipo de baterías para una instalación que requiere una autonomía de 30 mins con una carga de 150 A. 2.- ¿porqué fue reemplazado el gas Halón? 3.- Averigüe por un tipo de GE de 10 KVA o mas: marca y datos. 4.- Explique las condiciones básicas de diseño de una malla de tierra. 5.- ¿cuales son las dimensiones de un slimrack? 6.- Para una carga de 5 KVA en 48 Vcc, determine cuál debiera ser la capacidad mínima del banco de baterías para una autonomía de 2 hrs. Responder indicando la fuente 44
