1. REDES LOCALES BASICAS
Curso 301121A – 4
Momento inicial
ANDRES GERARDO CASTRO ROJAS
Director grupo virtual: LEONARDO BERNAL ZAMORA
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA
CEAD JOSE ACEVEDO Y GOMEZ
INGENIERIA ELECTRONICA
2015

2. Cualquier entidad capaz de transportar
información. Las señales son
representaciones eléctricas o
electromagnéticas de los datos.
Que se entiende por señalización.
Es el hecho de la propagación física de
las señales a través de un medio
adecuado. Efectuando un intercambio
de información relacionada
específicamente con el establecimiento,
la liberación y otras formas de control
de las comunicaciones, y con la gestión
de la red, en la explotación automática
de telecomunicaciones.
Que es la transmisión de datos y cuál
es su clasificación.
DATOS Y SEÑALES
Señal Analógica. Señal Digital.
Datos
Analógicos.
Hay dos alternativas: 1)
La señal ocupa el
mismo espectro que los
datos analógicos y
2) Los datos analógicos
se codifican ocupando
una porción distinta del
espectro.
Los datos analógicos se codifican
utilizando un codec para generar
una cadena de bits.
Datos Digitales. Los datos se codifican
usando un modem
para generar las
señales analógicas.
1) La señal consiste en dos niveles de
tensión que representan dos valores
binarios
2) Los datos digitales se codifican
para producir una señal digital con
las propiedades adecuadas.
PROCESAMIENTO DE SEÑALES.
Transmisión Analógica. Transmisión Digital.
Señal
Analógica.
Se propaga a través de
amplificadores, se trata
de igual manera si los
datos son analógicas o
digitales.
Para este caso se supone que las
señales analógicas representan datos
digitales, por lo cual la señal se
propaga a través de repetidores, en
cada uno de ellos los datos digitales
se obtienen a partir de la señal de
entrada y se usan para generar una
nueva señal analógica de salida.
Señal Digital. No se usa. Aquí la señal digital representa una
cadena de 1s o 0s los cuales pueden
representar datos digitales o pueden
ser resultado de la codificación de
datos analógicos. La señal se
propaga a través de repetidores, y en
cada uno de ellos se recupera la
cadena de bits a partir de la señal
que entra y por medio de esta se
genera una nueva cadena de salida.
¿CUÁL ES LA DIFERENCIA ENTRE DATO Y SEÑAL?

3. Que son las señales análogas y las
señales digitales (características).
La señal es la manifestación de una magnitud física. También puede considerarse
como la variación de cualquier cantidad mensurable que porte información relativa
al comportamiento de un sistema con el que esté relacionada. Las señales utilizadas
en Telecomunicaciones se caracterizan porque se puede propagar a través de
diferentes medios o canales de transmisión.
 Señales analógicas
Analógico indica algo que es continuo, un conjunto de puntos específicos de datos y
todos los puntos posibles entre ellos. Un ejemplo de dato analógico es la voz humana.
Cuando alguien habla, crea una onda continua de aire. Esta onda puede ser
capturada por un micrófono y convertida en una señal analógica. Una señal
analógica es una forma de onda continua que cambia suavemente en el tiempo.
Señales Digitales
indica algo que es discreto, un conjunto de puntos específicos de datos sin los puntos
intermedios. Un ejemplo de dato digital son los datos almacenados en la memoria de
una computadora en forma de unos y ceros. Se suelen convertir a señales digitales
cuando se transfieren de una posición a otra dentro o fuera de la computadora. Una
señal digital es discreta. Solamente puede tener un número de valores definidos, a
menudo tan simples como ceros y unos.

4. En una señal que es la amplitud, la frecuencia, el
periodo, la fase y la longitud de onda.
Período (T)
Es el menor conjunto de valores de x que
corresponden a un ciclo completo de valores de la
función; en este sentido toda función de una
variable que repite sus valores en un ciclo
completo es una función periódica, seno o no
sinusoidal.
Amplitud (A)
Es el máximo alejamiento en el valor absoluto de la
curva medida desde el eje x.
Fase inicial (φ)
La fase da una idea del desplazamiento horizontal
de la sinusoide. Si dos sinusoides tienen la misma
frecuencia e igual fase, se dice que están en fase.
Explique que es el espectro y que es el ancho de
banda y cuáles son sus características.
El espectro de frecuencia de una señal es la
colección de todas las frecuencias componentes
que contiene.
A es la amplitud de oscilación.
ω es la velocidad angular
T es el periodo de oscilacion;
f es la frecuencia de oscilación.
ωx + φ es la fase de oscilación.
φ es la fase inicial.

5. Explique que es la Modulación y Codificación de
Datos (cuáles son los tipos de Modulación que
existen).
Modulación
Es un proceso para robustecer la
señal. La modulación es el envío de
una señal, que toma el nombre de
moduladora, a través de otra señal
denominada portadora, de
características óptimas para la
transmisión a larga distancia. La señal
moduladora generalmente controla
algún parámetro de la señal
portadora, de tal forma que ambas
pueden unirse y separarse en los
momentos que corresponda.

6. Tipos de modulación:
Modulación por ancho de pulsos (también conocida como PWM, siglas en inglés de pulse-width modulation) de una
señal o fuente de energía es una técnica en la que se modifica el ciclo de trabajo de una señal periódica (una senoidal
o una cuadrada, por ejemplo), ya sea para transmitir información a través de un canal de comunicaciones o para
controlar la cantidad de energía que se envía a una carga.
PPM (Analoga)
Es un tipo de modulación en la cual una palabra de R bits es codificada por la transmisión de un único pulso que puede
encontrarse en alguna de las 2Mposiciones posibles. Si esto se repite cada X segundos, la tasa de transmisión es de R/X
bits por segundo. Este tipo de modulación se usa principalmente en sistemas de comunicación óptica, donde tiende a
haber poca o ningún tipo de interferencia por caminos múltiples.
PAM (Analoga)
Es la más sencilla de las modulaciones digitales. Consiste en cambiar la amplitud de una señal, de frecuencia fija, en
función del símbolo a transmitir. Esto puede conseguirse con un amplificador deganancia variable o seleccionando la
señal de un banco de osciladores.
Dichas amplitudes pueden ser reales o complejas. Si representamos las amplitudes en el plano complejo tenemos lo que
se llaman constelaciones de señal (incluir dibujo). En función del número de símbolos o amplitudes posibles se llama a la
modulación N-PAM. De la correcta elección de los puntos de la constelación (amplitudes) depende la inmunidad a
ruido (distancia entre puntos) o la energía por bit (distancia al origen).
PCM (Analoga)
Es un procedimiento de modulación utilizado para transformar una señal analógica en una secuencia de bits(señal
digital).
Una trama o stream PCM es una representación digital de una señal analógica en donde la magnitud de la onda
análogica es tomada en intervalos uniformes (muestras), cada muestra puede tomar un conjunto finito de valores, los
cuales se encuentra codificados.
PDM (Pulse During Modulation)
Es usado en la representación y conversión de señales analógicas al dominio digital (y a la inversa). A diferencia de la
modulación PCM, la amplitud de una señal no se codifica asignándole unos valores de amplitud según el número de
niveles de cuantificación, sino que en el PDM la amplitud se representa por densidad o nombre de impulsos en función
del tiempo.

7. ¿Que es la Multiplexación y cuáles son los tipos?
 Es una técnica usada en comunicaciones, por la
que se hace convivir en un canal señales
procedentes de emisores distintos y con destino en
un conjunto de receptores también distintos. Se
trata de hacer compartir un canal físico
estableciendo sobre él varios canales lógicos.

8. Multiplexación por división de frecuencia FDM
Los canales lógicos que
comparten el único canal
físico se establecen por
multicanalización en la
frecuencia, es decir, a
cada canal lógico, se le
asigna una banda de
frecuencia centrada en
una señal portadora sobre
la que se modulará el
mensaje que utilice ese
canal.

9. Multiplexación por división del tiempo TDM
Los canales lógicos se asignan
repartiendo el tiempo de uso
del canal físico entre los
distintos emisores,
estableciendo slots o ranuras
temporales. Así cada uno utiliza
el tiempo que tiene asignado,
debiendo esperar a su
siguiente ranura para volver a
transmitir si tiene necesidad de
ello. Estas ranuras se repiten
periódicamente a lo largo del
tiempo. En cada ranura de
tiempo, una comunicación
ocupa todo el ancho de
banda del canal.

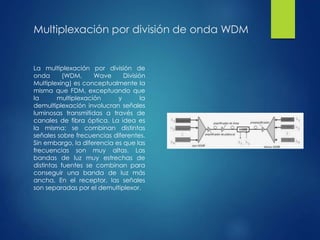

10. Multiplexación por división de onda WDM
La multiplexación por división de
onda (WDM, Wave División
Multiplexing) es conceptualmente la
misma que FDM, exceptuando que
la multiplexación y la
demultiplexación involucran señales
luminosas transmitidas a través de
canales de fibra óptica. La idea es
la misma: se combinan distintas
señales sobre frecuencias diferentes.
Sin embargo, la diferencia es que las
frecuencias son muy altas. Las
bandas de luz muy estrechas de
distintas fuentes se combinan para
conseguir una banda de luz más
ancha. En el receptor, las señales
son separadas por el demultiplexor.
