2. TABLA DE CONTENIDO.
1. TOPOLOGIAS DE RED LAN. --------------------------------------------------------------- 3
2. ESPECTRO RADIOELECTRICO, FRECUENCIAS DE RADIO, TV,
TELEFONIA Y REDES DE DATOS. ------------------------------------------------------------ 3
2.1 BANDA UHF: ------------------------------------------------------------------------------------ 4
2.2 BANDA VHF: ------------------------------------------------------------------------------------ 4
2.3 BANDA HF: -------------------------------------------------------------------------------------- 4
3. ACCESO A INTERNET. TECNOLOGIAS DE CONEXIÓN. ------------------------- 6
3.1 RTC: ------------------------------------------------------------------------------------------------- 6
3.2 RDSI: ------------------------------------------------------------------------------------------------ 6
3.3 ADSL: ----------------------------------------------------------------------------------------------- 6
3.4 CABLE: --------------------------------------------------------------------------------------------- 7
3.5 VIA SATELITE: ----------------------------------------------------------------------------------- 7
3.6 REDES INALAMBRICAS: ---------------------------------------------------------------------- 7
3.6.1 Punto de acceso (AP) o “transceiver”: ---------------------------------------------------------------8
3.6.2 Dispositivos clientes: -------------------------------------------------------------------------------------8
3.7 LMDS: ----------------------------------------------------------------------------------------------- 8
4. BLUETOOTH. ------------------------------------------------------------------------------------ 8
5. WIFI. ------------------------------------------------------------------------------------------------ 9
5.1 CARACTERÍSTICAS DE LAS REDE WI-FI: --------------------------------------- 10
5.1.1 El Punto de Acceso: ------------------------------------------------------------------------------------ 10
5.1.2 Tarjeta de Red Wireless: ------------------------------------------------------------------------------ 10
5.1.3 Router: ----------------------------------------------------------------------------------------------------- 10
5.2 ESQUEMA RED WIFI: ------------------------------------------------------------------------- 11
ANEXOS ---------------------------------------------------------------------------------------------- 12
BIBLIOGRAFIA. ------------------------------------------------------------------------------------ 13
INFORMATICA Y CONVERGENCIA TECNOLOGICA. 2

3. 1. TOPOLOGIAS DE RED LAN.
Como primera medida, una topología de red es la estructura física o lógica en el
cual los dispositivos de una red (computadoras, impresoras, servidores, etc.), se
interconectan entre sí sobre un medio de comunicación.
Existen varias topologías de red básicas como lo son: ducto, estrella, anillo, malla
e hibrida, esta última, es cuando se combinan una o más topologías de las
anteriores en una misma red.1
Las redes de acuerdo a la cobertura geográfica pueden ser clasificadas en LANs,
CAMs, MANs y WANs.
En este caso, las topologías de red LAN (LAN: Local Área Network), es un
conjunto de computadoras y demás dispositivos, que mediante una estructura de
red topológica, ya sea ducto, estrella, anillo entre otras, se interconectan dentro de
un área geográfica pequeña, su extensión está limitada físicamente a un entorno
de 200m. Por ejemplo dentro de un edificio, en una fábrica, en oficinas etc.
2. ESPECTRO RADIOELECTRICO,
FRECUENCIAS DE RADIO, TV,
TELEFONIA Y REDES DE DATOS.
Es el medio por el cual se transmiten las frecuencias de ondas de radio
electromagnéticas que permiten las telecomunicaciones (radio, televisión, internet,
telefonía móvil, televisión digital terrestre, etc.), siendo administradas y reguladas
por los entes gubernamentales correspondientes de cada país.2
El espectro radio eléctrico se divide en bandas de frecuencia, Un repaso corto a
las bandas de frecuencia nos indica que:
REGRESAR
1
(Martínez, 2007)
2
(Vida Digital – Tecnologia Internet y Ciencia , 2009)
INFORMATICA Y CONVERGENCIA TECNOLOGICA. 3

4. 2.1 Banda UHF:
En este rango de frecuencia, se ubican las ondas electromagnéticas que son
utilizadas por las compañías de telefonía fija y telefonía móvil, distintas compañías
encargadas del rastreo satelital de automóviles y establecimientos, y las emisoras
radiales como tal. Las bandas UHF pueden ser usadas de manera ilegal, si alguna
persona natural u organización cuenta con la tecnología de transmisión necesaria
para interceptar la frecuencia y apropiarse de ella con el fin de divulgar su
contenido que no es regulado por el Gobierno.
2.2 Banda VHF:
También es utilizada por las compañías de telefonía móvil y terrestre y las
emisoras radiales, además de los sistemas de radio de onda corta (aficionados) y
los sistemas de telefonía móvil en aparatos voladores y tv. Es una banda mucho
más potente que puede llegar a tener un alcance considerable, incluso, a nivel
internacional.
2.3 Banda HF:
Tiene las mismas prestaciones que la banda VHF, pero esta resulta mucho más
“envolvente” que la anterior puesto que algunas de sus “emisiones residuales”
(pequeños fragmentos de onda que viajan más allá del aire terrestre), pueden
chocar con algunas ondas del espacio produciendo una mayor cobertura de
transmisión.
REGRESAR
INFORMATICA Y CONVERGENCIA TECNOLOGICA. 4

5. A continuación en la siguiente tabla podremos ver la distribución convencional del
espectro radioeléctrico de una forma aun más detallada:
DISTRIBUCIÓN CONVENCIONAL DEL ESPECTRO RADIOELECTRICO
LONGITUD GAMA DE
SIGLA DENOMINACION CARACTERISTICAS USO TIPICO
DE ONDA FRECUENC.
VERY LOW 30.000 m 10 KHz Propagación por onda de ENLACES DE RADIO A
a a tierra, atenuación débil. GRAN DISTANCIA
VLF FRECUENCIES Características estables.
Frecuencias Muy Bajas 10.000 m 30 KHz
10.000 m. 30 KHz Similar a la anterior, pero Enlaces de radio a gran
LOW
de características menos distancia, ayuda a la
LF FRECUENCIES a a estables. navegación aérea y
Frecuencias Bajas 1.000 m. 300 KHz marítima.
Similar a la precedente RADIODIFUSIÓN
1.000 m. 300 KHz pero con una absorción
MEDIUM elevada durante el día.
MF FRECUENCIES a a Prevalece propagación
Frecuencias Medias 100 m. 3 MHz ionosférica durante la
noche.
Prevalece propagación COMUNICACIONES DE
HIGH 100 m. 3 MHz Ionosférica con fuertes TODO TIPO A MEDIA Y
HF FRECUENCIES a a variaciones estacionales y LARGA DISTANCIA
Frecuencias Altas l0 m. 30 MHz en las diferentes horas del
día y de la noche.
10 m. 30 MHz Prevalece propagación Enlaces de radio a corta
VERY HIGH directa, ocasionalmente distancia, TELEVISIÓN,
VHF FRECUENCIES a a propagación Ionosférica o FRECUENCIA MODULADA
Frecuencias Muy Altas 1 m. 300 MHz Troposférica.
Solamente propagación Enlaces de radio, Ayuda a
ULTRA HIGH 1 m. 300 MHz directa, posibilidad de la navegación aérea,
UHF FRECUENCIES a a enlaces por reflexión o a Radar, TELEVISIÓN
Frecuencias Ultra Altas 10 cm. 3 GHz través de satélites
artificiales.
SUPER HIGH 10 cm. 3 GHz COMO LA PRECEDENTE Radar, enlaces de radio
SHF FRECUENCIES a a
Frecuencias Superaltas 1 cm. 30 GHz
EXTRA HIGH 1 cm. 30 GHz COMO LA PRECEDENTE COMO LA PRECEDENTE
EHF FRECUENCIES a a
Frecuencias Extra-Altas 1 mm. 300 GHz
EXTRA HIGH 1 mm. 300 GHz COMO LA PRECEDENTE COMO LA PRECEDENTE
EHF FRECUENCIES a a
Frecuencias Extra-Altas 0,1 mm. 3.000 GHz
3
“El concepto de espectro radioeléctrico es entonces, una parte importante de
nuestra vida cotidiana”
REGRESAR
3
(Ariel, 2000)
INFORMATICA Y CONVERGENCIA TECNOLOGICA. 5

6. 3. ACCESO A INTERNET.
TECNOLOGIAS DE CONEXIÓN.
3.1 RTC:
También llamada Red Telefónica Básica (RTB) es la red original y habitual
(analógica). Por ella circula habitualmente las vibraciones de la voz, las cuales son
traducidas en impulsos eléctricos que se transmiten a través de dos hilos de
cobre. A este tipo de comunicación se denomina analógica. La señal del
ordenador, que es digital, se convierte en analógica a través del módem y se
transmite por la línea telefónica. Es la red de menor velocidad y calidad. La
conexión se establece mediante una llamada telefónica al número que le asigne
su proveedor de internet. Para acceder a la Red sólo necesitaremos una línea de
teléfono y un módem, ya sea interno o externo.4
3.2 RDSI:
La Red Digital de Servicios Integrados (RDSI) envía la información codificada
digitalmente, por ello necesita un adaptador de red, módem o tarjeta RDSI que
adecúa la velocidad entre el PC y la línea.
El aspecto de una tarjeta interna RDSI es muy parecido a un módem interno para
RTC. La RDSI integra multitud de servicios, tanto transmisión de voz, como de
datos, en un único acceso de usuario que permite la comunicación digital entre los
terminales conectados a ella (teléfono, fax, ordenador, etc.)
3.3 ADSL:
ADSL (Asymmetric Digital Subscriber Line o Línea de Abonado Digital Asimétrica)
es una tecnología que, basada en el par de cobre de la línea telefónica normal, la
convierte en una línea de alta velocidad. Permite transmitir simultáneamente voz y
datos a través de la misma línea telefónica. En el servicio ADSL el envío y
recepción de los datos se establece desde el ordenador del usuario a través de un
módem ADSL. Estos datos pasan por un filtro (splitter), que permite la utilización
simultánea del servicio telefónico básico (RTC) y del servicio ADSL. Es decir, el
usuario puede hablar por teléfono a la vez que está navegando por Internet5
REGRESAR
4
(baró, 2002)
5
(baró, 2002)
INFORMATICA Y CONVERGENCIA TECNOLOGICA. 6

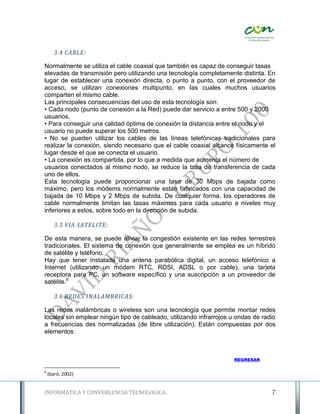

7. 3.4 CABLE:
Normalmente se utiliza el cable coaxial que también es capaz de conseguir tasas
elevadas de transmisión pero utilizando una tecnología completamente distinta. En
lugar de establecer una conexión directa, o punto a punto, con el proveedor de
acceso, se utilizan conexiones multipunto, en las cuales muchos usuarios
comparten el mismo cable.
Las principales consecuencias del uso de esta tecnología son:
• Cada nodo (punto de conexión a la Red) puede dar servicio a entre 500 y 2000
usuarios.
• Para conseguir una calidad óptima de conexión la distancia entre el nodo y el
usuario no puede superar los 500 metros.
• No se pueden utilizar los cables de las líneas telefónicas tradicionales para
realizar la conexión, siendo necesario que el cable coaxial alcance físicamente el
lugar desde el que se conecta el usuario.
• La conexión es compartida, por lo que a medida que aumenta el número de
usuarios conectados al mismo nodo, se reduce la tasa de transferencia de cada
uno de ellos.
Esta tecnología puede proporcionar una tasa de 30 Mbps de bajada como
máximo, pero los módems normalmente están fabricados con una capacidad de
bajada de 10 Mbps y 2 Mbps de subida. De cualquier forma, los operadores de
cable normalmente limitan las tasas máximas para cada usuario a niveles muy
inferiores a estos, sobre todo en la dirección de subida.
3.5 VIA SATELITE:
De esta manera, se puede aliviar la congestión existente en las redes terrestres
tradicionales. El sistema de conexión que generalmente se emplea es un híbrido
de satélite y teléfono.
Hay que tener instalada una antena parabólica digital, un acceso telefónico a
Internet (utilizando un módem RTC, RDSI, ADSL o por cable), una tarjeta
receptora para PC, un software específico y una suscripción a un proveedor de
satélite.6
3.6 REDES INALAMBRICAS:
Las redes inalámbricas o wireless son una tecnología que permite montar redes
locales sin emplear ningún tipo de cableado, utilizando infrarrojos u ondas de radio
a frecuencias des normalizadas (de libre utilización). Están compuestas por dos
elementos:
REGRESAR
6
(baró, 2002)
INFORMATICA Y CONVERGENCIA TECNOLOGICA. 7

8. 3.6.1 Punto de acceso (AP) o “transceiver”:
Es la estación base que crea un área de Cobertura donde los usuarios se pueden
conectar. El AP cuenta con una o dos antenas y con una o varias puertas
Ethernet.
3.6.2 Dispositivos clientes:
Son elementos que cuentan con tarjeta de red inalámbrica. Estos proporcionan un
interfaz entre el sistema operativo de red del cliente y las ondas, a través de una
antena.
3.7 LMDS:
El LMDS (Local Multipoint Distribution System) es un sistema de comunicación de
punto a multipunto que utiliza ondas radioelétricas a altas frecuencias.
El LMDS ofrece las mismas posibilidades en cuanto a servicios, velocidad y
calidad que el cable de fibra óptica, coaxial o el satélite. La ventaja principal
respecto al cable consiste en que puede ofrecer servicio en zonas donde el cable
nunca llegaría de forma rentable. Respecto al satélite, ofrece la ventaja de
solucionar el problema de la gran potencia de emisión que se dispersa
innecesariamente en cubrir amplias extensiones geográficas. Con LMDS la
inversión se rentabiliza de manera muy rápida respecto a los sistemas anteriores.
Además, los costes de reparación y mantenimiento de la red son bajos, ya que al
ser la comunicación por el aire, la red física como tal no existe. Por tanto, este
sistema se presenta como un serio competidor para los sistemas de banda
ancha.7
4. BLUETOOTH.
El nombre viene de Harold Bluetooth, un Vikingo y rey de Dinamarca a de los años
940 a 981, fue reconocido por su capacidad de ayudar a la gente a comunicarse.
Durante su reinado unió Dinamarca y Noruega.8
Hay diversas maneras de conectar dispositivos electrónicos entre sí, mediante
cables, señales de radio, rayos de luz infrarrojos, y una variedad incluso mayor de
REGRESAR
7
(baró, 2002)
8
(monografias.com)
INFORMATICA Y CONVERGENCIA TECNOLOGICA. 8

9. conectores, enchufes y protocolos, por lo que el arte de conectar cosas es cada
día más complejo, de ahí la necesidad de la tecnología inalámbrica (wireless).
La tecnología Bluetooth es automática e inalámbrica, y tiene un número de
características interesantes que pueden simplificar nuestra vida diaria.
Es una tecnología de ondas de radio de corto alcance (2.4 gigahertzios de
frecuencia) cuyo objetivo es el simplificar las comunicaciones entre dispositivos
informáticos, como ordenadores móviles, teléfonos móviles, otros dispositivos de
mano y entre estos dispositivos e Internet. También pretende simplificar la
sincronización de datos entre los dispositivos y otros ordenadores. Permite
comunicaciones, incluso a través de obstáculos, a distancias de hasta unos 10
metros.9
La tecnología es bastante ventajosa, pues permite la comunicación entre diversos
dispositivos sin la necesidad de cables. Además de eso, es una tecnología
economica.
Por esos motivos, el Bluetooth a ganado popularidad, haciéndose uno de los
principales métodos de conexión entre dispositivos de la actualidad. Entre los
dispositivos que pueden ser conectados vía bluetooth, podemos citar: teléfonos
celulares, ordenadores, videojuegos, impresoras, escáners, mouses, teclados, etc.
La desventaja de esta tecnología es el hecho de su alcance corto. Además de eso,
el número máximo de dispositivos conectados al mismo tiempo también es
limitado.
5. WIFI.
El nombre Wifi es una abreviación del término inglés "Wireless Fidelity" (Fidelidad
Inalámbrica).10
Con la tecnología Wifi, es posible implementar redes que conectan computadoras
y otros dispositivos compatibles (teléfonos celulares, consolas de videojuego,
impresoras, etc.) que estén cercanos geográficamente. Estas redes no exigen el
uso de cables, ya que efectúan la transmisión de datos a través de
radiofrecuencia.
REGRESAR
9
(monografias.com)
10
(Pores)
INFORMATICA Y CONVERGENCIA TECNOLOGICA. 9

10. Ese esquema ofrece varias ventajas:
 Permite al usuario utilizar la red en cualquier punto dentro de los límites de
alcance de la transmisión
 Permite la incorporación rápida de otras computadoras y dispositivos en la
red
 Evita que las paredes sean taladradas o adaptadas para pasar los cables
necesarios para conectarse a banda ancha por ejemplo.
La flexibilidad del Wifi es tan grande, que hizo viable la implementación de redes
que hacen uso de esa tecnología en muchos lugares, principalmente por las
ventajas citadas. De esta forma, es común encontrar redes Wifi disponibles en
hoteles, aeropuertos, estaciones de colectivos, bares, restaurantes, centros
comerciales, escuelas, universidades, oficinas, hospitales, etc., que ofrecen
acceso a internet, muchas veces de manera gratuita. Para utilizar estas redes,
basta con tener una notebook, un smartphone o cualquier dispositivo compatible
con la tecnología Wi-fi.
5.1 CARACTERÍSTICAS DE LAS REDE WI-FI:
5.1.1 El Punto de Acceso:
Dispositivo que nos permite comunicar todos los elementos de la red con el
Router. Cada punto de acceso tiene un alcance máximo de 90 metros en
entornos cerrados. En lugares abiertos puede ser hasta tres veces superior.11
5.1.2 Tarjeta de Red Wireless:
Permite al usuario conectarse en su punto de acceso más próximo.12
5.1.3 Router:
Permite conectarse un Punto de Acceso a Internet.13
En la actualidad Wi-Fi utiliza los estándares 802.11a, 802.11b y 802.11g, siendo
éste último compatible con el 802.11b; pero ahora, según las nuevas
investigaciones, podremos ver en una próxima oportunidad la implementación del
estándar 802.11n. El estándar 802.11n está basado en una tecnología que podría
ofrecer velocidades de transmisión de datos de hasta 300 Mbps.
REGRESAR
11
(Network - Land, 2006)
12
(Network - Land, 2006)
13
(Network - Land, 2006)
INFORMATICA Y CONVERGENCIA TECNOLOGICA. 10

11. 5.2 ESQUEMA RED WIFI:
REGRESAR
INFORMATICA Y CONVERGENCIA TECNOLOGICA. 11

12. ANEXOS
(Topologías de red LAN*)
“topologías de red LAN”
“topologías +de red LAN”
Topologías de red LAN filetype: pdf
intitle: ESPECTRO RADIOELECTRICO
+cuales son las frecuencias de radio
+cuales son las frecuencias de la tv pdf
ACCESO +A INTERNET tecnologías de conexión
ACCESO +A INTERNET tecnologías de conexión pdf
"que es bluetooth" pdf
"que +es wifi" pdf
~wifi características
REGRESAR
INFORMATICA Y CONVERGENCIA TECNOLOGICA. 12

13. BIBLIOGRAFIA.
Ariel. (2000). Variantes del dx. Recuperado el 08 de Septiembre de 2010, de
http://arieldx.tripod.com/manualdx/bandas/bandas.htm
baró, A. v. (Mayo de 2002). Recuperado el 08 de Septiembre de 2010, de
http://www.tdr.cesca.es/TESIS_URL/AVAILABLE/TDX-1104104-101718//Tavb07de23.pdf
Martínez, E. (21 de Julio de 2007). eveliux.com. Recuperado el 08 de Septiembre de 2010, de
http://www.eveliux.com/mx/topologias-de-red.php
monografias.com. (s.f.). Recuperado el 08 de Septiembre de 2010, de
http://www.monografias.com/trabajos-pdf3/bluetooth-significado/bluetooth-significado.pdf
Network - Land. (2006). Recuperado el Septiembre de 08 de 2010, de http://network-
land.awardspace.com/wi-fi/caracteristicas.php
Pores, M. (s.f.). Informatica - Hoy. Recuperado el 08 de Septiembre de 2010, de
http://www.informatica-hoy.com.ar/aprender-informatica/Que-es-Wifi.php
Vida Digital – Tecnologia Internet y Ciencia . (15 de Mayo de 2009). Recuperado el 08 de
Septiembre de 2010, de http://www.vidadigitalradio.com/el-espectro-radioelectrico/#comments
REGRESAR
INFORMATICA Y CONVERGENCIA TECNOLOGICA. 13

14. -H. DAVID RIAÑO ROJAS.
-ADMINISTRACION DE EMPRESAS – INFORMATICA Y CONVERGENCIA
TECNOLOGICA
-G 100.
REGRESAR
INFORMATICA Y CONVERGENCIA TECNOLOGICA. 14
