1. Informática
TOPOLOGIAS DE REDES
LAN
TECNOLOGIAS DE CONEXIÓN
Mauricio Guativa
2011

2. TOPOLOGIAS DE REDES LAN 2011

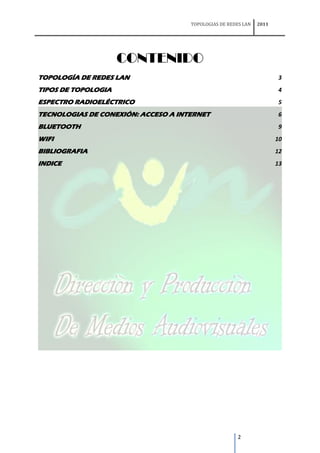

CONTENIDO
TOPOLOGÍA DE REDES LAN 3
TIPOS DE TOPOLOGIA 4
ESPECTRO RADIOELÉCTRICO 5
TECNOLOGIAS DE CONEXIÓN: ACCESO A INTERNET 6
BLUETOOTH 9
WIFI 10

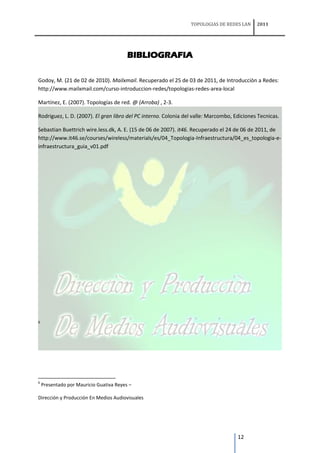

BIBLIOGRAFIA 12

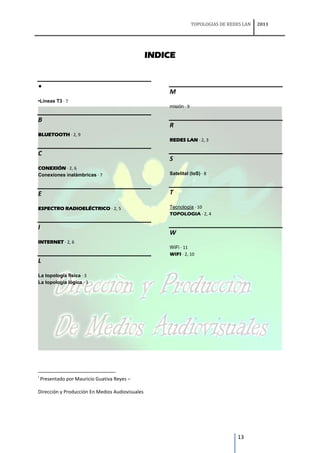

INDICE 13
2

3. TOPOLOGIAS DE REDES LAN 2011

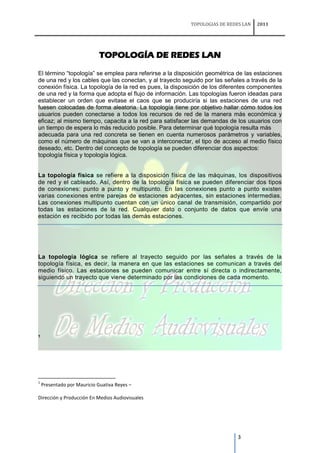

TOPOLOGÍA DE REDES LAN
El término “topología” se emplea para referirse a la disposición geométrica de las estaciones
de una red y los cables que las conectan, y al trayecto seguido por las señales a través de la
conexión física. La topología de la red es pues, la disposición de los diferentes componentes
de una red y la forma que adopta el flujo de información. Las topologías fueron ideadas para
establecer un orden que evitase el caos que se produciría si las estaciones de una red
fuesen colocadas de forma aleatoria. La topología tiene por objetivo hallar cómo todos los
usuarios pueden conectarse a todos los recursos de red de la manera más económica y
eficaz; al mismo tiempo, capacita a la red para satisfacer las demandas de los usuarios con
un tiempo de espera lo más reducido posible. Para determinar qué topología resulta más
adecuada para una red concreta se tienen en cuenta numerosos parámetros y variables,
como el número de máquinas que se van a interconectar, el tipo de acceso al medio físico
deseado, etc. Dentro del concepto de topología se pueden diferenciar dos aspectos:
topología física y topología lógica.
La topología física se refiere a la disposición física de las máquinas, los dispositivos
de red y el cableado. Así, dentro de la topología física se pueden diferenciar dos tipos
de conexiones: punto a punto y multipunto. En las conexiones punto a punto existen
varias conexiones entre parejas de estaciones adyacentes, sin estaciones intermedias.
Las conexiones multipunto cuentan con un único canal de transmisión, compartido por
todas las estaciones de la red. Cualquier dato o conjunto de datos que envíe una
estación es recibido por todas las demás estaciones.
La topología lógica se refiere al trayecto seguido por las señales a través de la
topología física, es decir, la manera en que las estaciones se comunican a través del
medio físico. Las estaciones se pueden comunicar entre sí directa o indirectamente,
siguiendo un trayecto que viene determinado por las condiciones de cada momento.
1
1
Presentado por Mauricio Guativa Reyes –
Dirección y Producción En Medios Audiovisuales
3

4. TOPOLOGIAS DE REDES LAN 2011
2
i

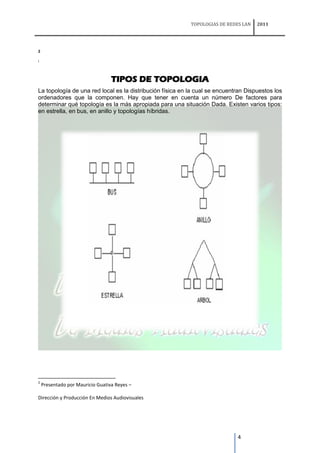

TIPOS DE TOPOLOGIA
La topología de una red local es la distribución física en la cual se encuentran Dispuestos los
ordenadores que la componen. Hay que tener en cuenta un número De factores para
determinar qué topología es la más apropiada para una situación Dada. Existen varios tipos:
en estrella, en bus, en anillo y topologías híbridas.
2
Presentado por Mauricio Guativa Reyes –
Dirección y Producción En Medios Audiovisuales
4

5. TOPOLOGIAS DE REDES LAN 2011

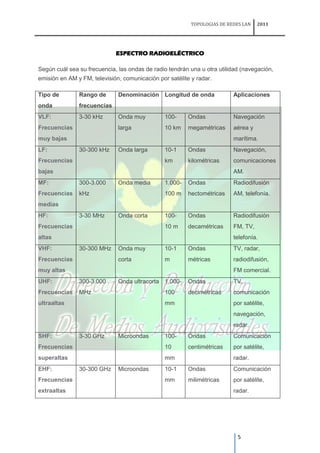

ESPECTRO RADIOELÉCTRICO
Según cuál sea su frecuencia, las ondas de radio tendrán una u otra utilidad (navegación,
emisión en AM y FM, televisión, comunicación por satélite y radar.
Tipo de Rango de Denominación Longitud de onda Aplicaciones
onda frecuencias
VLF: 3-30 kHz Onda muy 100- Ondas Navegación
Frecuencias larga 10 km megamétricas aérea y
muy bajas marítima.
LF: 30-300 kHz Onda larga 10-1 Ondas Navegación,
Frecuencias km kilométricas comunicaciones
bajas AM.
MF: 300-3.000 Onda media 1.000- Ondas Radiodifusión
Frecuencias kHz 100 m hectométricas AM, telefonía.
medias
HF: 3-30 MHz Onda corta 100- Ondas Radiodifusión
Frecuencias 10 m decamétricas FM, TV,
altas telefonía.
VHF: 30-300 MHz Onda muy 10-1 Ondas TV, radar,
Frecuencias corta m métricas radiodifusión,
muy altas FM comercial.
UHF: 300-3.000 Onda ultracorta 1.000- Ondas TV,
Frecuencias MHz 100 decimétricas comunicación
ultraaltas mm por satélite,
navegación,
radar.
SHF: 3-30 GHz Microondas 100- Ondas Comunicación
Frecuencias 10 centimétricas por satélite,
superaltas mm radar.
EHF: 30-300 GHz Microondas 10-1 Ondas Comunicación
Frecuencias mm milimétricas por satélite,
extraaltas radar.
5

6. TOPOLOGIAS DE REDES LAN 2011

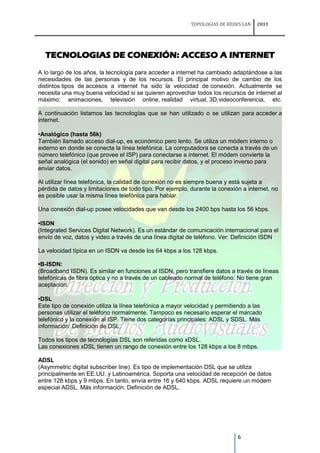

TECNOLOGIAS DE CONEXIÓN: ACCESO A INTERNET
A lo largo de los años, la tecnología para acceder a internet ha cambiado adaptándose a las
necesidades de las personas y de los recursos. El principal motivo de cambio de los
distintos tipos de accesos a internet ha sido la velocidad de conexión. Actualmente se
necesita una muy buena velocidad si se quieren aprovechar todos los recursos de internet al
máximo: animaciones, televisión online, realidad virtual, 3D,videoconferencia, etc.
A continuación listamos las tecnologías que se han utilizado o se utilizan para acceder a
internet.
•Analógico (hasta 56k)
También llamado acceso dial-up, es económico pero lento. Se utiliza un módem interno o
externo en donde se conecta la línea telefónica. La computadora se conecta a través de un
número telefónico (que provee el ISP) para conectarse a internet. El módem convierte la
señal analógica (el sonido) en señal digital para recibir datos, y el proceso inverso para
enviar datos.
Al utilizar línea telefónica, la calidad de conexión no es siempre buena y está sujeta a
pérdida de datos y limitaciones de todo tipo. Por ejemplo, durante la conexión a internet, no
es posible usar la misma línea telefónica para hablar.
Una conexión dial-up posee velocidades que van desde los 2400 bps hasta los 56 kbps.
•ISDN
(Integrated Services Digital Network). Es un estándar de comunicación internacional para el
envío de voz, datos y video a través de una línea digital de teléfono. Ver: Definición ISDN
La velocidad típica en un ISDN va desde los 64 kbps a los 128 kbps.
•B-ISDN:
(Broadband ISDN). Es similar en funciones al ISDN, pero transfiere datos a través de líneas
telefónicas de fibra óptica y no a través de un cableado normal de teléfono. No tiene gran
aceptación.
•DSL
Este tipo de conexión utiliza la línea telefónica a mayor velocidad y permitiendo a las
personas utilizar el teléfono normalmente. Tampoco es necesario esperar el marcado
telefónico y la conexión al ISP. Tiene dos categorías principales: ADSL y SDSL. Más
información: Definición de DSL.
Todos los tipos de tecnologías DSL son referidas como xDSL.
Las conexiones xDSL tienen un rango de conexión entre los 128 kbps a los 8 mbps.
ADSL
(Asymmetric digital subscriber line). Es tipo de implementación DSL que se utiliza
principalmente en EE.UU. y Latinoamérica. Soporta una velocidad de recepción de datos
entre 128 kbps y 9 mbps. En tanto, envía entre 16 y 640 kbps. ADSL requiere un módem
especial ADSL. Más información: Definición de ADSL.
6

7. TOPOLOGIAS DE REDES LAN 2011

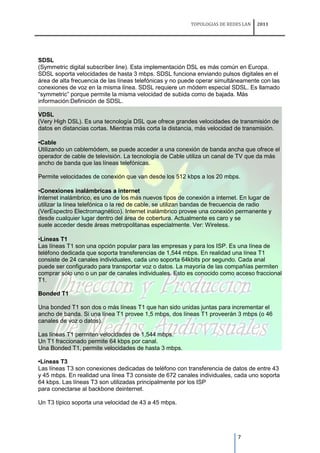

SDSL
(Symmetric digital subscriber line). Esta implementación DSL es más común en Europa.
SDSL soporta velocidades de hasta 3 mbps. SDSL funciona enviando pulsos digitales en el
área de alta frecuencia de las líneas telefónicas y no puede operar simultáneamente con las
conexiones de voz en la misma línea. SDSL requiere un módem especial SDSL. Es llamado
“symmetric” porque permite la misma velocidad de subida como de bajada. Más
información:Definición de SDSL.
VDSL
(Very High DSL). Es una tecnología DSL que ofrece grandes velocidades de transmisión de
datos en distancias cortas. Mientras más corta la distancia, más velocidad de transmisión.
•Cable
Utilizando un cablemódem, se puede acceder a una conexión de banda ancha que ofrece el
operador de cable de televisión. La tecnología de Cable utiliza un canal de TV que da más
ancho de banda que las líneas telefónicas.
Permite velocidades de conexión que van desde los 512 kbps a los 20 mbps.
•Conexiones inalámbricas a internet
Internet inalámbrico, es uno de los más nuevos tipos de conexión a internet. En lugar de
utilizar la línea telefónica o la red de cable, se utilizan bandas de frecuencia de radio
(VerEspectro Electromagnético). Internet inalámbrico provee una conexión permanente y
desde cualquier lugar dentro del área de cobertura. Actualmente es caro y se
suele acceder desde áreas metropolitanas especialmente. Ver: Wireless.
•Líneas T1
Las líneas T1 son una opción popular para las empresas y para los ISP. Es una línea de
teléfono dedicada que soporta transferencias de 1,544 mbps. En realidad una línea T1
consiste de 24 canales individuales, cada uno soporta 64kbits por segundo. Cada anal
puede ser configurado para transportar voz o datos. La mayoría de las compañías permiten
comprar sólo uno o un par de canales individuales. Esto es conocido como acceso fraccional
T1.
Bonded T1
Una bonded T1 son dos o más líneas T1 que han sido unidas juntas para incrementar el
ancho de banda. Si una línea T1 provee 1,5 mbps, dos líneas T1 proveerán 3 mbps (o 46
canales de voz o datos).
Las líneas T1 permiten velocidades de 1,544 mbps.
Un T1 fraccionado permite 64 kbps por canal.
Una Bonded T1, permite velocidades de hasta 3 mbps.
•Líneas T3
Las líneas T3 son conexiones dedicadas de teléfono con transferencia de datos de entre 43
y 45 mbps. En realidad una línea T3 consiste de 672 canales individuales, cada uno soporta
64 kbps. Las líneas T3 son utilizadas principalmente por los ISP
para conectarse al backbone deinternet.
Un T3 típico soporta una velocidad de 43 a 45 mbps.
7

8. TOPOLOGIAS DE REDES LAN 2011

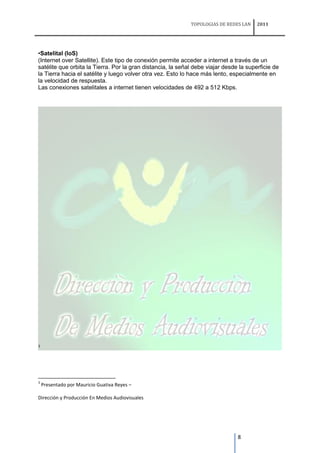

•Satelital (IoS)
(Internet over Satellite). Este tipo de conexión permite acceder a internet a través de un
satélite que orbita la Tierra. Por la gran distancia, la señal debe viajar desde la superficie de
la Tierra hacia el satélite y luego volver otra vez. Esto lo hace más lento, especialmente en
la velocidad de respuesta.
Las conexiones satelitales a internet tienen velocidades de 492 a 512 Kbps.
3
3
Presentado por Mauricio Guativa Reyes –
Dirección y Producción En Medios Audiovisuales
8

9. TOPOLOGIAS DE REDES LAN 2011

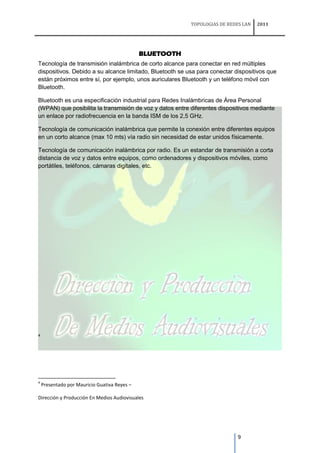

BLUETOOTH
Tecnología de transmisión inalámbrica de corto alcance para conectar en red múltiples
dispositivos. Debido a su alcance limitado, Bluetooth se usa para conectar dispositivos que
están próximos entre sí, por ejemplo, unos auriculares Bluetooth y un teléfono móvil con
Bluetooth.
Bluetooth es una especificación industrial para Redes Inalámbricas de Área Personal
(WPAN) que posibilita la transmisión de voz y datos entre diferentes dispositivos mediante
un enlace por radiofrecuencia en la banda ISM de los 2,5 GHz.
Tecnología de comunicación inalámbrica que permite la conexión entre diferentes equipos
en un corto alcance (max 10 mts) vía radio sin necesidad de estar unidos físicamente.
Tecnología de comunicación inalámbrica por radio. Es un estandar de transmisión a corta
distancia de voz y datos entre equipos, como ordenadores y dispositivos móviles, como
portátiles, teléfonos, cámaras digitales, etc.
4
4
Presentado por Mauricio Guativa Reyes –
Dirección y Producción En Medios Audiovisuales
9

10. TOPOLOGIAS DE REDES LAN 2011

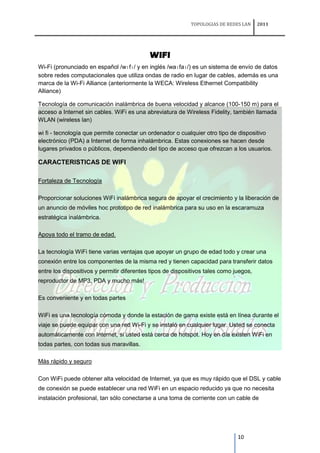

WIFI
Wi-Fi (pronunciado en español /wɪfɪ/ y en inglés /waɪfaɪ/) es un sistema de envío de datos
sobre redes computacionales que utiliza ondas de radio en lugar de cables, además es una
marca de la Wi-Fi Alliance (anteriormente la WECA: Wireless Ethernet Compatibility
Alliance)
Tecnología de comunicación inalámbrica de buena velocidad y alcance (100-150 m) para el
acceso a Internet sin cables. WiFi es una abreviatura de Wireless Fidelity, también llamada
WLAN (wireless lan)
wi fi - tecnología que permite conectar un ordenador o cualquier otro tipo de dispositivo
electrónico (PDA) a Internet de forma inhalámbrica. Estas conexiones se hacen desde
lugares privados o públicos, dependiendo del tipo de acceso que ofrezcan a los usuarios.
CARACTERISTICAS DE WIFI
Fortaleza de Tecnología
Proporcionar soluciones WiFi inalámbrica segura de apoyar el crecimiento y la liberación de
un anuncio de móviles hoc prototipo de red inalámbrica para su uso en la escaramuza
estratégica inalámbrica.
Apoya todo el tramo de edad.
La tecnología WiFi tiene varias ventajas que apoyar un grupo de edad todo y crear una
conexión entre los componentes de la misma red y tienen capacidad para transferir datos
entre los dispositivos y permitir diferentes tipos de dispositivos tales como juegos,
reproductor de MP3, PDA y mucho más!
Es conveniente y en todas partes
WiFi es una tecnología cómoda y donde la estación de gama existe está en línea durante el
viaje se puede equipar con una red Wi-Fi y se instaló en cualquier lugar. Usted se conecta
automáticamente con Internet, si usted está cerca de hotspot. Hoy en día existen WiFi en
todas partes, con todas sus maravillas.
Más rápido y seguro
Con WiFi puede obtener alta velocidad de Internet, ya que es muy rápido que el DSL y cable
de conexión se puede establecer una red WiFi en un espacio reducido ya que no necesita
instalación profesional, tan sólo conectarse a una toma de corriente con un cable de
10

11. TOPOLOGIAS DE REDES LAN 2011
Ethernet, y empezar a navegación. Sistema de seguridad WiFi para las amenazas hace más
renovables y su herramienta de protección de la VPN y la página web segura. Usted puede
configurar el dispositivo para tener un mejor rendimiento. Los dispositivos estándar,
sistemas integrados y seguridad de la red que sea más potente
5
5
Presentado por Mauricio Guativa Reyes –
Dirección y Producción En Medios Audiovisuales
11

12. TOPOLOGIAS DE REDES LAN 2011
BIBLIOGRAFIA
Godoy, M. (21 de 02 de 2010). Mailxmail. Recuperado el 25 de 03 de 2011, de Introducciòn a Redes:
http://www.mailxmail.com/curso-introduccion-redes/topologias-redes-area-local
Martínez, E. (2007). Topologías de red. @ (Arroba) , 2-3.
Rodriguez, L. D. (2007). El gran libro del PC interno. Colonia del valle: Marcombo, Ediciones Tecnicas.
Sebastian Buettrich wire.less.dk, A. E. (15 de 06 de 2007). it46. Recuperado el 24 de 06 de 2011, de
http://www.it46.se/courses/wireless/materials/es/04_Topologia-Infraestructura/04_es_topologia-e-
infraestructura_guia_v01.pdf
6
6
Presentado por Mauricio Guativa Reyes –
Dirección y Producción En Medios Audiovisuales
12

13. TOPOLOGIAS DE REDES LAN 2011
INDICE
•
M
•Líneas T3 · 7
misión · 9
B
R
BLUETOOTH · 2, 9
REDES LAN · 2, 3
C
S
CONEXIÓN · 2, 6
Conexiones inalámbricas · 7 Satelital (IoS) · 8
E T
ESPECTRO RADIOELÉCTRICO · 2, 5 Tecnología · 10
TOPOLOGIA · 2, 4
I
W
INTERNET · 2, 6
WiFi · 11
WIFI · 2, 10
L
La topología física · 3
La topología lógica · 3
i
Presentado por Mauricio Guativa Reyes –
Dirección y Producción En Medios Audiovisuales
13
