1. Microondas
Catedrático:
Lic. Felipe de Jesús Valles López

2. Microondas
Se denomina microondas a las ondas electromagnéticas definidas en
un rango de frecuencias determinado; generalmente de entre 300
MHz y 3 GHz, que supone un período de oscilación de 3 ns (3×10-9
s) a 3 ps (3×10-12 s) y una longitud de onda en el rango de 1 m a 1
mm.
Lic. Felipe de Jesús Valles López

3. Espectros de radio frecuencia
Lic. Felipe de Jesús Valles López

4. Lic. Felipe de Jesús Valles López

5. Espectros Radioeléctricos
Se denomina espectro
electromagnético a la distribución
energética del conjunto de las
ondas electromagnéticas.
Es un recurso natural limitado
compuesto por el conjunto de ondas
electromagnéticas que se propagan
por el espacio sin necesidad de guía
artificial y utilizado para prestación
de servicios de telecomunicaciones
Lic. Felipe de Jesús Valles López

6. Enlaces
Enlace es aquel que provee
conectividad entre dos sitios,
en el caso de microondas
con líneas de vista usando
equipo con radio frecuencias
de portadoras por encima de
3GHz

7. Portadoras Señales Portadoras: es una forma de
onda, que es modulada por una
señal que quiere trasmitir.
Esta onda portadora es de una
frecuencia mucho más alta que la de
la señal moduladora.
Al modular una señal desplazamos
su contenido en frecuencia,
ocupando un cierto ancho de banda
Señal moduladora: es la alrededor de la frecuencia de la onda
señal que contiene la portadora, permitiéndonos
información a transmitir. multiplexar en frecuencia varias
señales simplemente utilizando
diferentes ondas portadoras y
conseguir así un uso más eficiente.

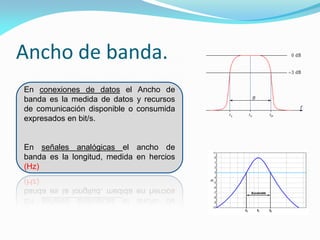

8. Ancho de banda.
En conexiones de datos el Ancho de
banda es la medida de datos y recursos
de comunicación disponible o consumida
expresados en bit/s.
En señales analógicas el ancho de
banda es la longitud, medida en hercios
(Hz)

9. Antenas: Tipos
Antenas Satelitales Terrestres
antena universal para recepción en UHF

10. Antenas parabólicas blindadas para enlaces
Antena par Fm

11. Repetidor pasivo
Los repetidores son
"pasivos" porque, debido a
su funcionamiento, no
requieren ninguna fuente
de energía eléctrica.

13. Los estándares:
 Los estándares estructurales para torres metálicas y
estructuras de soporte para antenas (ANSI/TIA 222-F-
1996).
 Objetivo:
 Fue el de proveer un conjunto de criterios mínimos
para especificar y diseñar torres metálicas de antenas
y estructuras para torres de antenas.

14. Torres y Mastiles
En términos de ingeniería, una
torre es un estructura auto
soportada, mientras que un
mástil es soportado por vientos,
riendas o tirantes
1 pie = 30,48 cm

15. Soporte para antenas
A menudo no es necesario una torre para soportar una antena,
sino que es suficiente un tubo sujeto firmemente a alguna
estructura. Se emplean tres tipos de instalaciones: montajes
para antenas no-penetrantes para el uso en azoteas planas,
montaje penetrantes y montaje de pared para el uso en las
estructuras existentes tales como chimeneas o los lados del los
edificios.

16. Montajes para antenas no-
penetrantes.

17. Montaje de pared para el uso en las
estructuras existentes tales como chimeneas
o los lados del los edificios

18. Como utilizarlo
En los techos planos se pueden
utilizar montajes para la antena que
no penetren el piso. Consisten de un
trípode colocado en una base de
metal o de madera. Luego la base
se carga con ladrillos, bolsas de
arena, bidones de agua o con
cualquier otra cosa pesada.
Utilizando este montaje eliminamos
la necesidad de perforar el
techo con tornillos, evitando
potenciales goteras.

19. Se requiere al menos 4 bloques de cemento (para ser utilizado como lastre) o
equivalente, dependiendo de la fuerza esperada del viento, tamaño de la
antena y altura de los porte. Esta altura no debe exceder de 3 m para soportes
no penetrantes.
Cuando podemos aprovechar alguna estructura, como chimeneas o las
paredes de los edificios, es viable utilizar montajes en la pared o soportes
metálicos. Si las antenas se deben colocar a más de cuatro metros sobre el
nivel del techo, una torre escalable puede ser la mejor solución para permitir el
acceso más sencillo al equipamiento y para prevenir los movimientos de la
antena durante fuertes vientos.
Una pieza de 90 cm x 90 cm de acolchado de goma se puede poner debajo de
la instalación para proporcionar la protección de la azotea.
Este tipo de soporte es el que levanta menos objeciones por parte del dueño del
inmueble, generalmente reacio a que se perfore el techo.

20. Montaje de Pared
Este montaje se pone Para aplicaciones donde
al lado de un edificio, el techo no es plano o
La estructura debe ser de una pared o de suficientemente fuerte
capaz de sostener el una chimenea. para soportar el peso de
peso del mástil, el Montaje no-penetrante
la antena y las el Montaje de pared es la
fuerzas inducidas por el solución más efectiva.
viento.
Este tipo de montaje requiere
perforar cuatro agujeros en la
estructura. Se puede
utilizar tornillos pasantes,
cuando tenemos acceso a
ambos lados de la estructura, o
prisioneros metálicos (ram
plugs)
