Este documento describe diferentes tipos de adaptadores inalámbricos para redes como tarjetas PC, tarjetas LM y módulos de radio. Estos adaptadores permiten la conectividad inalámbrica a redes a través de una infraestructura inalámbrica y se pueden instalar en dispositivos como portátiles y PDAs. El documento también explica conceptos como los modos Ad-hoc e infraestructura y los componentes de los adaptadores como las antenas y los LEDs.

5. CAPA DE
CAPA DE ACCESO CAPA DE NUCLEO
DISTRIBUCION
10Gbps
LAN 100 Mbps 1 Gbps
WLAN 11 A 54 Mbps NO APLICA NO APLICA

9. UNA RED DE ÁREA AMPLIA (WIDE AREA NETWORK O WAN, DEL INGLÉS), ES
UN TIPO DE RED DE COMPUTADORAS CAPAZ DE CUBRIR DISTANCIAS DESDE
UNOS 100KM HASTA UNOS 1000 KM, DANDO EL SERVICIO A UN PAÍS O UN
CONTINENTE. UN EJEMPLO DE ESTE TIPO DE REDES
SERÍA REDIRIS, INTERNET O CUALQUIER RED EN LA CUAL NO ESTÉN EN UN
MISMO EDIFICIO TODOS SUS MIEMBROS (SOBRE LA DISTANCIA HAY
DISCUSIÓN POSIBLE). MUCHAS WAN SON CONSTRUIDAS POR Y PARA UNA
ORGANIZACIÓN O EMPRESA PARTICULAR Y SON DE USO PRIVADO, OTRAS
SON CONSTRUIDAS POR LOS PROVEEDORES DE INTERNET (ISP) PARA
PROVEER DE CONEXIÓN A SUS CLIENTES.
HOY EN DÍA INTERNET PROPORCIONA WAN DE ALTA VELOCIDAD, Y LA
NECESIDAD DE REDES PRIVADAS WAN SE HA REDUCIDO DRÁSTICAMENTE
MIENTRAS QUE LAS VPN QUE UTILIZAN CIFRADO Y OTRAS TÉCNICAS PARA
HACER ESA RED DEDICADA AUMENTAN CONTINUAMENTE.
NORMALMENTE LA WAN ES UNA RED PUNTO A PUNTO, ES DECIR, RED DE
PAQUETE CONMUTADO. LAS REDES WAN PUEDEN USAR SISTEMAS DE
COMUNICACIÓN VÍA SATÉLITE O DE RADIO. FUE LA APARICIÓN DE LOS
PORTÁTILES Y LOS PDA LA QUE TRAJO EL CONCEPTO DE REDES
INALÁMBRICAS

11. 860Kbps 1 Y 2 Mbps 11Mbps 54Mbps
BASADAS EN
PATENTADAS
STANDARES
900MHz 2.4 GHz 5GHz
COMIENZOS DE IEEE 802.11 802.11 802.11 BORRAD
a,b OR
802.11G
1986 1988 1990 1992 1994 1996 1998 2000 2002

12. DIFUSION AM RADIO DIFUSION FM CELULAR
LAN INALAMBRICA INFRARROJA
DE ONDA (840 MHz)
AUDIO CORTA TELEVISION
EXTREMADAM MUY MUY ULTRA SUPER INFRARR LUZ ULTRAVI
BAJA MEDIA ALTA RAYOS X
ENTE BAJA BAJA ALTA ALTA ALTA OJA VISIBLE OLETA
DE
902 – 928 5 GHz
MHz IEEE 802.11 a
HIPER LAN
2.4-2.48305
GHz
(IEEE 802.11)
b y g
BUSCAR EL MODELO OSI

23. Nombre Abreviatura inglesa Banda ITU Frecuencias Longitud de onda
Inferior a 3 Hz > 100.000 km
Extra baja frecuencia Extremely 100.000 km – 10.000
ELF 1 3-30 Hz
low frequency km
Super baja frecuencia Super low
SLF 2 30-300 Hz 10.000 km – 1000 km
frequency
Ultra baja frecuencia Ultra low
ULF 3 300–3000 Hz 1000 km – 100 km
frequency
Muy baja frecuencia Very low
VLF 4 3–30 kHz 100 km – 10 km
frequency
Baja frecuencia Low frequency LF 5 30–300 kHz 10 km – 1 km
Media frecuencia Medium
MF 6 300–3000 kHz 1 km – 100 m
frequency
Alta frecuencia High frequency HF 7 3–30 MHz 100 m – 10 m
Muy alta frecuencia Very high
VHF 8 30–300 MHz 10 m – 1 m
frequency
Ultra alta frecuencia Ultra high
UHF 9 300–3000 MHz 1 m – 100 mm
frequency
Super alta frecuencia Super high
SHF 10 3-30 GHz 100 mm – 10 mm
frequency
Extra alta frecuencia Extremely
EHF 11 30-300 GHz 10 mm – 1 mm
high frequency
Por encima de los 300
< 1 mm
GHz

25. CDPD
CDPD es el acrónimo de "Cellular Digital Packet Data" es una tecnología de transmisión de datos
en terminales TDMA, El sistema está basado en la tecnología IBM CelluPlan II, pero desarrollada
por Ericsson y descontinuada a finales de los 90, que pretendía mejorar las prestaciones de la
existente tecnología celular analógica.
FHSS (Espectro ensanchado por salto de frecuencia)
El espectro ensanchado por salto de frecuencia (del inglés Frequency Hopping Spread Spectrum
o FHSS) es una técnica de modulación en espectro ensanchado en el que la señal se emite sobre
una serie de radiofrecuencias aparentemente aleatorias, saltando de frecuencia en frecuencia
sincrónicamente con el transmisor. Los receptores no autorizados escucharán una señal
ininteligible. Si se intentara interceptar la señal, sólo se conseguiría para unos pocos bits. Una
transmisión en espectro ensanchado ofrece 3 ventajas principales:
Las señales en espectro ensanchado son altamente resistentes al ruido y a la interferencia.
Las señales en espectro ensanchado son difíciles de interceptar

26. DSS
(Espectro ensanchado por secuencia directa)
El espectro ensanchado por secuencia directa (< inglés direct sequence spread spectrum o
DSSS), también conocido en comunicaciones móviles como DS-CDMA (acceso múltiple por
división de código en secuencia directa), es uno de los métodos de modulación en espectro
ensanchado para transmisión de señales digitales sobre ondas radiofónicas que más se utilizan.
Tanto DSSS como FHSS están definidos por la IEEE en el estándar 802.11 para redes de área local
inalámbricas WLAN. Este esquema de transmisión se emplea, con alguna variación, en sistemas
CDMA asíncronos
IMT
Telecomunicaciones Móviles Internacionales 2000 (IMT-2000 por sus siglas en inglés) es el
estándar global para la tercera generación de redes de comunicaciones inalámbricas 3G,
definidas por un sistema de estándares de la Unión Internacional de Telecomunicaciones. IMT-
2000 proporciona un marco para el acceso inalámbrico mundial uniendo los diversos sistemas
de redes terrestres y satélitales.
En 1999 la UIT aprobó cinco interfaces radioeléctricas para las IMT-2000 como parte de la UIT-R
M.1457.

27. GEO
(Órbita geoestacionaria)
Una órbita geoestacionaria o GEO es una órbita geosíncrona directamente encima del ecuador
terrestre, con una excentricidad nula. Desde tierra, un objeto geoestacionario parece inmóvil en el
cielo y, por tanto, es la órbita de mayor interés para los operadores de satélites artificiales
(incluyendo satélites de comunicación y de televisión). Debido a que su latitud siempre es igual a
0º, las locaciones de los satélites sólo varían en su longitud.
Las órbitas geoestacionarias son útiles debido a que un satélite parece estacionario respecto a un
punto fijo de la Tierra en rotación. Como resultado, se puede apuntar una antena a una dirección
fija y mantener un enlace con el satélite

28. LEO
(Órbita baja terrestre)
Una órbita terrestre baja (OTB ó LEO, por Low Earth Orbit, en inglés) es una órbita alrededor de
la tierra entre la atmósfera y el cinturón de radiación de Van Allen, con un ángulo bajo de
inclinación. Estos límites no están rígidamente definidos, pero están típicamente entre 200 - 1200
km sobre la superficie de la Tierra. Esto es generalmente menos que la órbita circular intermedia y
lejos de la órbita geoestacionaria. Las órbitas más bajas que ésta, no son estables y decaen
rápidamente debido al rozamiento con la atmósfera. Las órbitas más altas están sujetas a averías
electrónicas rápidamente debido a la radiación intensa y a la acumulación de carga eléctrica. Las
órbitas de ángulo de inclinación más alto se llaman órbitas polares.
OCI
(Órbita circular intermedia)
La órbita circular intermedia (OCI), también llamada órbita media terrestre (OMT), se usa por
satélites entre altitudes de órbita terrestre baja (hasta 1200 km) y órbita geosíncrona
(35.790 km).

29. LMDS
El Sistema de Distribución Local Multipunto o LMDS (del inglés Local Multipoint Distribution
Service) es una tecnología de conexión vía radio inalámbrica que permite, gracias a su ancho de
banda, el despliegue de servicios fijos de voz, acceso a Internet, comunicaciones de datos en
redes privadas, y video bajo demanda.
MMDS
El Servicio de Distribución Multipunto Multicanal o MMDS (del inglés Multichannel Multipoint Distribution
Service) es un término que identifica a una tecnología inalámbrica de telecomunicaciones, usada para el
establecimiento de una red de banda ancha de uso general o, más comúnmente, como método alternativo de
recepción de programación de televisión por cable.
Se utiliza generalmente en áreas rurales poco pobladas, en donde instalar redes de cable no es económicamente
viable.
La banda de MMDS utiliza frecuencias microondas con rangos de 2 GHz a 3 GHz en gama. La recepción de las
señales entregadas vía MMDS requiere una antena especial de microondas, y un decodificador que se conecta al
receptor de televisión.

30. OFDM (Multiplexación por División de Frecuencias Ortogonales)
La Multiplexación por División de Frecuencias Ortogonales, en inglés Orthogonal Frequency
Division Multiplexing (OFDM), es una multiplexación que consiste en enviar un conjunto de
ondas portadoras de diferentes frecuencias, donde cada una transporta información, la cual es
modulada en QAM o en PSK.
PCS
Servicio de comunicación personal
El Servicio de Comunicación Personal o PCS por sus siglas en inglés es el nombre dado para los
servicios de telefonía móvil digital en varios países y que operan en las bandas de radio de 1800
o 1900 MHz.
Servicio de Comunicaciones Personales o PCS es el nombre de la frecuencia de 1900 MHz de
banda de radio digital utilizada para servicios de telefonía móvil en Canadá, Mexico y los Estados
Unidos.

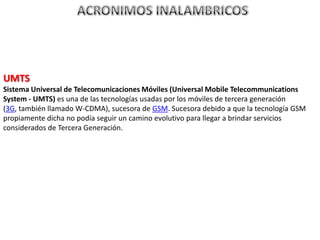

31. UMTS
Sistema Universal de Telecomunicaciones Móviles (Universal Mobile Telecommunications
System - UMTS) es una de las tecnologías usadas por los móviles de tercera generación
(3G, también llamado W-CDMA), sucesora de GSM. Sucesora debido a que la tecnología GSM
propiamente dicha no podía seguir un camino evolutivo para llegar a brindar servicios
considerados de Tercera Generación.

32. Son módulos de radio que proporcionan comunicaciones de
datos entre dispositivos fijos, portátiles o móviles o una
infraestructura de red.
FUNCIÓN PRIMORDIAL:
Transferir paquetes de datos atravez de una infraestructura
inalámbrica.

33. Tienen una antena dipolo integrada de cero dBi.
se puede instalar en equipos con slot externo pc-card
tipo II y III como son:
Laptos, PDAs etc.

34. El dBi, o decibelio isótropo, es una unidad para medir la ganancia de una
antena en referencia a una antena isótropa teórica. El valor de dBi
corresponde a la ganancia de una antena ideal (teórica) que irradia la
potencia recibida de un dispositivo al que está conectado, y al cual
también transmite las señales recibidas desde el espacio, sin considerar
ni pérdidas ni ganancias externas o adicionales de potencias.

35. Tienen las mismas características que la pc-card 350
solo que existe la diferencia de el lm 350 no incluye una
antena.
Se puede instalar en equipos con slot externo pc-card
tipo II y III como son: LAPTOS, pdas ETC.

36. Es un modulo de radio para clientes que se inserta en un
slot de expansión pci.
Se comercializa normalmente con una antena dipolo
desmontable que se acopla a un conector externo.
Se usan en PC de escritorio

37. Es la solución integrada con aironet 350 de 11 mbps los
fabricantes de adaptadores ofrecen soporte a
802.11b, aunque también se utiliza en lo ap cisco 1100 y
1200.

38. Es un cardbus de tipo II compatible con IEEE 802.11ª .
Este esta equipado con una antena patch interna de 5dbi.

39. Radio:
Transmite los datos por un canal de radio semiduplex y opera hasta
54mbps.
Antena:
Depende del adaptador, en las pc-card son diversity, es decir
permanentemente copladas, mantienen la conexión de radio frecuencia
en areas de interferencia.
Las lm-card se venden sin antena aunque se les puede conectar una
externa.
Led:
Indican el estado o los errores del adaptador.

40. SO WINDOWS
El driver viene incluido en el Cd de instalación de Windows me, 2000 y XP.
LOS SO SOPORTADOS SON:
Windows Me, Windows 98, Windows 95, Windows NT, Windows
2000, Windows XP.
Debido a que muchos fabricantes no se incorporan a los estándares PCMCIA
no todas las motherboard son compatibles.

41. MODO WLAN Ad Hoc:
También llamada de igual a igual, es la configuración usada mas sencilla.
Todos los dispositivo cliente se pueden utilizar entre si, también se conoce
como IBBS o micro célula.
El principal inconveniente es la cobertura, ya que todos los equipos deben
verse entre si.

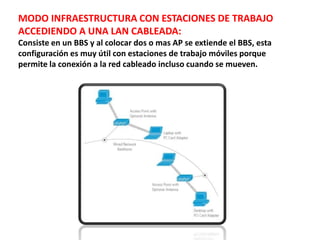

42. MODO INFRAESTRUCTURA CON ESTACIONES DE TRABAJO
ACCEDIENDO A UNA LAN CABLEADA:
Consiste en un BBS y al colocar dos o mas AP se extiende el BBS, esta
configuración es muy útil con estaciones de trabajo móviles porque
permite la conexión a la red cableado incluso cuando se mueven.

43. BBS:
Bloque constructivo básico, cubre una única ara de radiofrecuencias o célula,
cuando una estación se aleja de esta área baja su velocidad.
Se ocupa energía eléctrica.
IBSS (BBS independiente):
Es el tipo mas básico de lan IEEE 802.11 con al menos dos estaciones.
