2. Acerca del software
• Lego educación y nacional instrumento han
desarrollado lego NXT cuenta con un interfaz
intuitiva de poder arrastrar un entorno de
programación fácil para un principiante y de
un producto de sistemas como un
reproductor DVD o mp3 de teléfonos móviles
3. Microsoft Windows

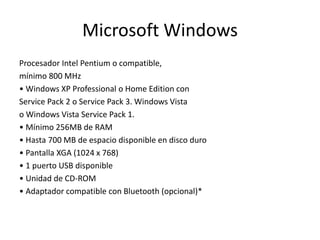

Procesador Intel Pentium o compatible,
mínimo 800 MHz
• Windows XP Professional o Home Edition con
Service Pack 2 o Service Pack 3. Windows Vista
o Windows Vista Service Pack 1.
• Mínimo 256MB de RAM
• Hasta 700 MB de espacio disponible en disco duro
• Pantalla XGA (1024 x 768)
• 1 puerto USB disponible
• Unidad de CD-ROM
• Adaptador compatible con Bluetooth (opcional)*
4. Microsoft Windows

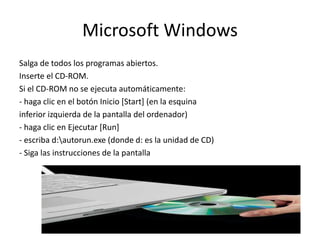

Salga de todos los programas abiertos.
Inserte el CD-ROM.
Si el CD-ROM no se ejecuta automáticamente:
- haga clic en el botón Inicio [Start] (en la esquina
inferior izquierda de la pantalla del ordenador)
- haga clic en Ejecutar [Run]
- escriba d:autorun.exe (donde d: es la unidad de CD)
- Siga las instrucciones de la pantalla
5. Instalación del software
Apple Mac:
Salga de todos los programas abiertos.
Inserte el DVD-ROM.
Abra el DVD-ROM “LEGO MINDSTORMS NXT”
y haga doble clic en Instalar.
Seleccione su idioma de preferencia.
Siga las instrucciones de la pantalla.
Cuando se complete el procedimiento de instalación,
haga clic en Finalizar. Ya puede usar el software LEGO®
MINDSTORMS® Education NXT Software y crear programas
para controlar los robots
6. Su primer programa
Este programa sencillo hará que el NXT reproduzca un
archivo de sonido. Le ayudará a entender cómo conectar su
ordenador al NXT, Inicie el software en su ordenador o Mac con un doble clic en
el icono del programa, Escriba el nombre de su primer programa,
o simplemente haga clic en Ir, Primero, haga clic en el icono del bloque
Sonido [Sound] en la paleta de programación.

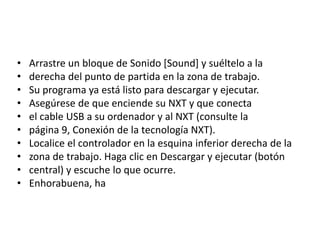

7. • Arrastre un bloque de Sonido [Sound] y suéltelo a la
• derecha del punto de partida en la zona de trabajo.
• Su programa ya está listo para descargar y ejecutar.
• Asegúrese de que enciende su NXT y que conecta
• el cable USB a su ordenador y al NXT (consulte la
• página 9, Conexión de la tecnología NXT).
• Localice el controlador en la esquina inferior derecha de la
• zona de trabajo. Haga clic en Descargar y ejecutar (botón
• central) y escuche lo que ocurre.
• Enhorabuena, ha

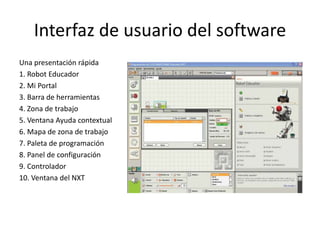

8. Interfaz de usuario del software
Una presentación rápida
1. Robot Educador
2. Mi Portal
3. Barra de herramientas
4. Zona de trabajo
5. Ventana Ayuda contextual
6. Mapa de zona de trabajo
7. Paleta de programación
8. Panel de configuración
9. Controlador
10. Ventana del NXT
9. Interfaz de usuario del software
• Una presentación rápida
• 1. Robot Educador
• 2. Mi Portal
• 3. Barra de herramientas
• 4. Zona de trabajo
• 5. Ventana Ayuda contextual
• 6. Mapa de zona de trabajo
• 7. Paleta de programación
• 8. Panel de configuración
10. Robot Educator

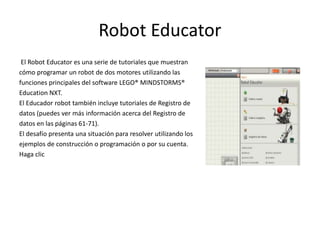

El Robot Educator es una serie de tutoriales que muestran
cómo programar un robot de dos motores utilizando las
funciones principales del software LEGO® MINDSTORMS®
Education NXT.
El Educador robot también incluye tutoriales de Registro de
datos (puedes ver más información acerca del Registro de
datos en las páginas 61-71).
El desafío presenta una situación para resolver utilizando los
ejemplos de construcción o programación o por su cuenta.
Haga clic
11. Paleta de programación
La paleta de programación contiene todos los bloques de
programación que necesita para crear programas. Cada
bloque de programación incluye instrucciones que el NXT
puede interpretar. Puede combinar los bloques para crear
un programa, Cuando haya terminado de crear un programa, lo descarga
hacia el NXT. Recuerde encender y conectar su NXT antes
de descargar un programa.
12. Para simplificar su uso, la paleta de programación se ha
dividido en tres grupos de paletas diferentes: la paleta
común, la paleta completa y la paleta personalizada (que
contiene bloques que usted crea o descarga de Internet).
La paleta común se recomienda como un punto de partida
13. El panel de configuración
Cada bloque de programación cuenta con un panel de configuración
en el que puede ajustar la configuración del bloque seleccionado.
Cuando se selecciona un bloque en la zona de trabajo, su panel de
configuración se hace visible y activo en la parte inferior de la pantalla.
Al cambiar los parámetros en cada panel de configuración, puede
cambiar la forma en que se comportará un bloque en particular. Por
ejemplo, para hacer que su robot se desplace más rápido, puede
cambiar la propiedad Potencia [Power] en el panel de configuración
del bloque Desplazar.
