Este documento describe diferentes medios de transmisión guiados y no guiados. Entre los guiados se encuentran el cable coaxial, la fibra óptica y el par trenzado. La fibra óptica ofrece un ancho de banda mayor y menor atenuación de la señal, mientras que el cable coaxial tiene una atenuación más rápida. Los no guiados incluyen la radiotransmisión, que depende del campo magnético inducido, y la transmisión por microondas, que usa microondas como medio de transmisión inalámbrico.

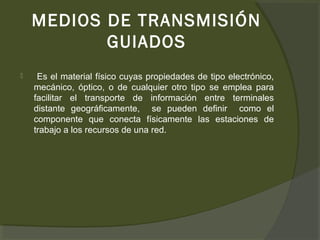

2. MEDIOS DE TRANSMISIÓN
GUIADOS
 Es el material físico cuyas propiedades de tipo electrónico,
mecánico, óptico, o de cualquier otro tipo se emplea para
facilitar el transporte de información entre terminales
distante geográficamente, se pueden definir como el
componente que conecta físicamente las estaciones de
trabajo a los recursos de una red.

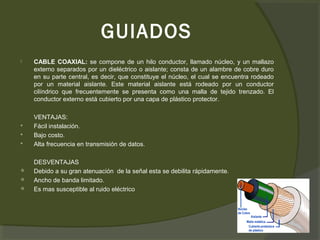

3. GUIADOS
 CABLE COAXIAL: se compone de un hilo conductor, llamado núcleo, y un mallazo
externo separados por un dieléctrico o aislante; consta de un alambre de cobre duro
en su parte central, es decir, que constituye el núcleo, el cual se encuentra rodeado
por un material aislante. Este material aislante está rodeado por un conductor
cilíndrico que frecuentemente se presenta como una malla de tejido trenzado. El
conductor externo está cubierto por una capa de plástico protector.
VENTAJAS:
 Fácil instalación.
 Bajo costo.
 Alta frecuencia en transmisión de datos.
DESVENTAJAS
 Debido a su gran atenuación de la señal esta se debilita rápidamente.
 Ancho de banda limitado.
 Es mas susceptible al ruido eléctrico

4.  FIBRA OPTICA: Un cable de fibra óptica consta de tres secciones concéntricas. La
más interna, el núcleo, consiste en una o más hebras o fibras hechas de cristal o
plástico. Cada una de ellas lleva un revestimiento de cristal o plástico con propiedades
ópticas distintas a las del núcleo. La capa más exterior, que recubre una o más fibras,
debe ser de un material opaco y resistente.
Un sistema de transmisión por fibra óptica está formado por una fuente luminosa muy
monocromática (generalmente un láser), la fibra encargada de transmitir la señal
luminosa y un fotodiodo que reconstruye la señal eléctrica.
VENTAJAS
 Ancho de banda mayor
 Menor atenuación de la señal
 Mayor inmunidad a los pinchazos
DESVENTAJAS
 Propagación unidireccional a la luz
 Posee alta fragilidad en las fibras
 Alto costo

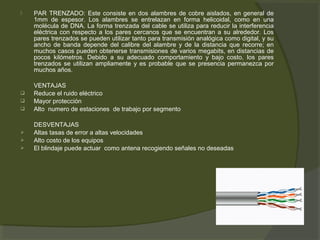

5.  PAR TRENZADO: Este consiste en dos alambres de cobre aislados, en general de
1mm de espesor. Los alambres se entrelazan en forma helicoidal, como en una
molécula de DNA. La forma trenzada del cable se utiliza para reducir la interferencia
eléctrica con respecto a los pares cercanos que se encuentran a su alrededor. Los
pares trenzados se pueden utilizar tanto para transmisión analógica como digital, y su
ancho de banda depende del calibre del alambre y de la distancia que recorre; en
muchos casos pueden obtenerse transmisiones de varios megabits, en distancias de
pocos kilómetros. Debido a su adecuado comportamiento y bajo costo, los pares
trenzados se utilizan ampliamente y es probable que se presencia permanezca por
muchos años.
VENTAJAS
 Reduce el ruido eléctrico
 Mayor protección
 Alto numero de estaciones de trabajo por segmento
DESVENTAJAS
 Altas tasas de error a altas velocidades
 Alto costo de los equipos
 El blindaje puede actuar como antena recogiendo señales no deseadas

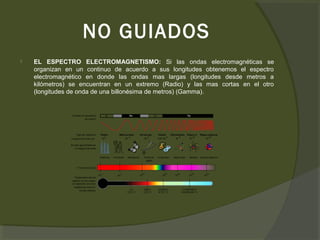

6. NO GUIADOS
 EL ESPECTRO ELECTROMAGNETISMO: Si las ondas electromagnéticas se
organizan en un continuo de acuerdo a sus longitudes obtenemos el espectro
electromagnético en donde las ondas mas largas (longitudes desde metros a
kilómetros) se encuentran en un extremo (Radio) y las mas cortas en el otro
(longitudes de onda de una billonésima de metros) (Gamma).

7.  RADIOTRANSMSION: El radio depende de una propiedad eléctrica
llamada Inducción. Cada vez que variamos la corriente eléctrica en un
cable, generamos un campo magnético que emana de nuestro cable. Este campo
magnético variante induce una carga eléctrica a cualquier cable que se encuentro
dentro del mismo campo. La frecuencia del campo magnético es la misma que la
frecuencia de la corriente en el cable original.

8.  TRANSMISION POR MICRONDAS: Es un tipo de red inalámbrica que utiliza
microondas como medio de transmisión .
