Este documento describe y compara varios medios de transmisión guiados y no guiados. Entre los medios guiados se encuentran el par trenzado, el cable coaxial y la fibra óptica. Los medios no guiados incluyen las microondas, las ondas de radio e infrarrojos. Cada medio tiene sus propias características, ventajas y desventajas dependiendo de factores como la distancia, ancho de banda, velocidad y costo.

1. POR: CLARIVEL HERNANDEZ SANCHEZ
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA (UNAD

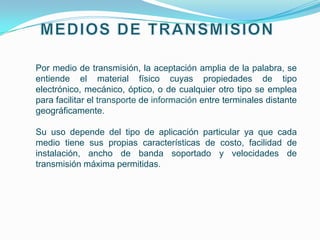

2. Por medio de transmisión, la aceptación amplia de la palabra, se
entiende el material físico cuyas propiedades de tipo
electrónico, mecánico, óptico, o de cualquier otro tipo se emplea
para facilitar el transporte de información entre terminales distante
geográficamente.
Su uso depende del tipo de aplicación particular ya que cada
medio tiene sus propias características de costo, facilidad de
instalación, ancho de banda soportado y velocidades de
transmisión máxima permitidas.

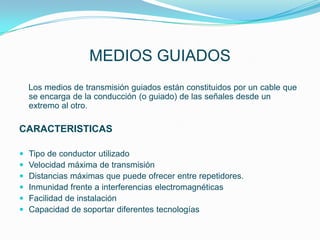

3. MEDIOS GUIADOS
Los medios de transmisión guiados están constituidos por un cable que
se encarga de la conducción (o guiado) de las señales desde un
extremo al otro.
CARACTERISTICAS
 Tipo de conductor utilizado
 Velocidad máxima de transmisión
 Distancias máximas que puede ofrecer entre repetidores.
 Inmunidad frente a interferencias electromagnéticas
 Facilidad de instalación
 Capacidad de soportar diferentes tecnologías

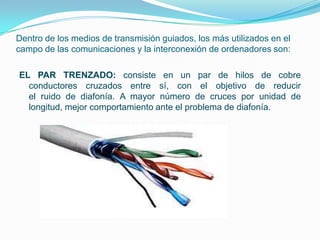

4. Dentro de los medios de transmisión guiados, los más utilizados en el
campo de las comunicaciones y la interconexión de ordenadores son:
EL PAR TRENZADO: consiste en un par de hilos de cobre
conductores cruzados entre sí, con el objetivo de reducir
el ruido de diafonía. A mayor número de cruces por unidad de
longitud, mejor comportamiento ante el problema de diafonía.

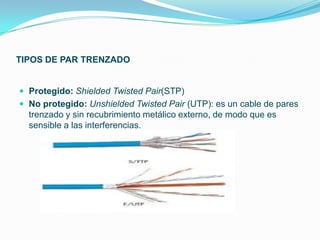

5. TIPOS DE PAR TRENZADO
 Protegido: Shielded Twisted Pair(STP)
 No protegido: Unshielded Twisted Pair (UTP): es un cable de pares
trenzado y sin recubrimiento metálico externo, de modo que es
sensible a las interferencias.

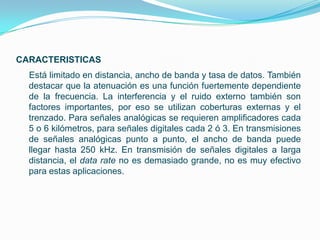

6. CARACTERISTICAS
Está limitado en distancia, ancho de banda y tasa de datos. También
destacar que la atenuación es una función fuertemente dependiente
de la frecuencia. La interferencia y el ruido externo también son
factores importantes, por eso se utilizan coberturas externas y el
trenzado. Para señales analógicas se requieren amplificadores cada
5 o 6 kilómetros, para señales digitales cada 2 ó 3. En transmisiones
de señales analógicas punto a punto, el ancho de banda puede
llegar hasta 250 kHz. En transmisión de señales digitales a larga
distancia, el data rate no es demasiado grande, no es muy efectivo
para estas aplicaciones.

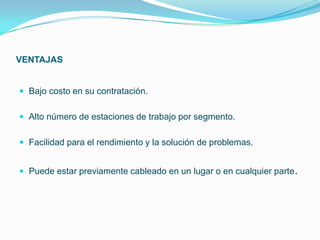

7. VENTAJAS
 Bajo costo en su contratación.
 Alto número de estaciones de trabajo por segmento.
 Facilidad para el rendimiento y la solución de problemas.
 Puede estar previamente cableado en un lugar o en cualquier parte.

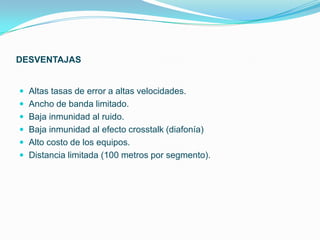

8. DESVENTAJAS
 Altas tasas de error a altas velocidades.
 Ancho de banda limitado.
 Baja inmunidad al ruido.
 Baja inmunidad al efecto crosstalk (diafonía)
 Alto costo de los equipos.
 Distancia limitada (100 metros por segmento).

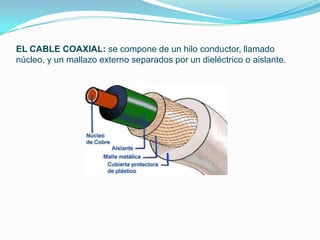

9. EL CABLE COAXIAL: se compone de un hilo conductor, llamado
núcleo, y un mallazo externo separados por un dieléctrico o aislante.

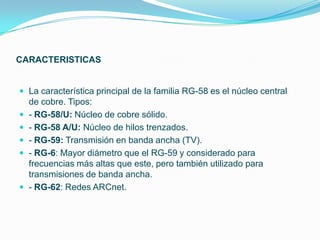

10. CARACTERISTICAS
 La característica principal de la familia RG-58 es el núcleo central
de cobre. Tipos:
 - RG-58/U: Núcleo de cobre sólido.
 - RG-58 A/U: Núcleo de hilos trenzados.
 - RG-59: Transmisión en banda ancha (TV).
 - RG-6: Mayor diámetro que el RG-59 y considerado para
frecuencias más altas que este, pero también utilizado para
transmisiones de banda ancha.
 - RG-62: Redes ARCnet.

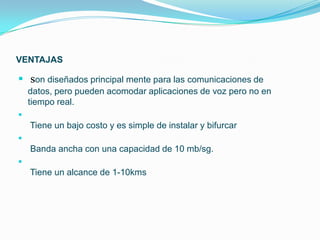

11. VENTAJAS
 son diseñados principal mente para las comunicaciones de
datos, pero pueden acomodar aplicaciones de voz pero no en
tiempo real.

Tiene un bajo costo y es simple de instalar y bifurcar

Banda ancha con una capacidad de 10 mb/sg.

Tiene un alcance de 1-10kms

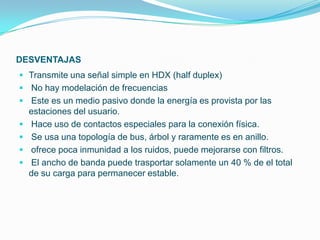

12. DESVENTAJAS
 Transmite una señal simple en HDX (half duplex)
 No hay modelación de frecuencias
 Este es un medio pasivo donde la energía es provista por las
estaciones del usuario.
 Hace uso de contactos especiales para la conexión física.
 Se usa una topología de bus, árbol y raramente es en anillo.
 ofrece poca inmunidad a los ruidos, puede mejorarse con filtros.
 El ancho de banda puede trasportar solamente un 40 % de el total
de su carga para permanecer estable.

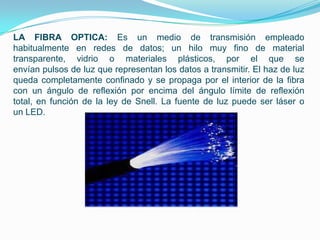

13. LA FIBRA OPTICA: Es un medio de transmisión empleado
habitualmente en redes de datos; un hilo muy fino de material
transparente, vidrio o materiales plásticos, por el que se
envían pulsos de luz que representan los datos a transmitir. El haz de luz
queda completamente confinado y se propaga por el interior de la fibra
con un ángulo de reflexión por encima del ángulo límite de reflexión
total, en función de la ley de Snell. La fuente de luz puede ser láser o
un LED.

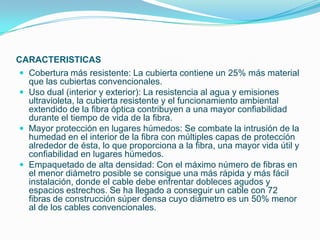

14. CARACTERISTICAS
 Cobertura más resistente: La cubierta contiene un 25% más material
que las cubiertas convencionales.
 Uso dual (interior y exterior): La resistencia al agua y emisiones
ultravioleta, la cubierta resistente y el funcionamiento ambiental
extendido de la fibra óptica contribuyen a una mayor confiabilidad
durante el tiempo de vida de la fibra.
 Mayor protección en lugares húmedos: Se combate la intrusión de la
humedad en el interior de la fibra con múltiples capas de protección
alrededor de ésta, lo que proporciona a la fibra, una mayor vida útil y
confiabilidad en lugares húmedos.
 Empaquetado de alta densidad: Con el máximo número de fibras en
el menor diámetro posible se consigue una más rápida y más fácil
instalación, donde el cable debe enfrentar dobleces agudos y
espacios estrechos. Se ha llegado a conseguir un cable con 72
fibras de construcción súper densa cuyo diámetro es un 50% menor
al de los cables convencionales.

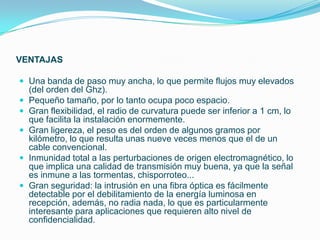

15. VENTAJAS
 Una banda de paso muy ancha, lo que permite flujos muy elevados
(del orden del Ghz).
 Pequeño tamaño, por lo tanto ocupa poco espacio.
 Gran flexibilidad, el radio de curvatura puede ser inferior a 1 cm, lo
que facilita la instalación enormemente.
 Gran ligereza, el peso es del orden de algunos gramos por
kilómetro, lo que resulta unas nueve veces menos que el de un
cable convencional.
 Inmunidad total a las perturbaciones de origen electromagnético, lo
que implica una calidad de transmisión muy buena, ya que la señal
es inmune a las tormentas, chisporroteo...
 Gran seguridad: la intrusión en una fibra óptica es fácilmente
detectable por el debilitamiento de la energía luminosa en
recepción, además, no radia nada, lo que es particularmente
interesante para aplicaciones que requieren alto nivel de
confidencialidad.

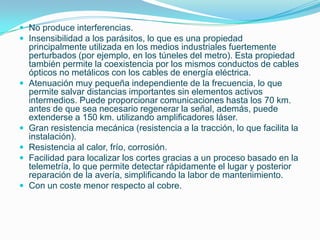

16.  No produce interferencias.
 Insensibilidad a los parásitos, lo que es una propiedad
principalmente utilizada en los medios industriales fuertemente
perturbados (por ejemplo, en los túneles del metro). Esta propiedad
también permite la coexistencia por los mismos conductos de cables
ópticos no metálicos con los cables de energía eléctrica.
 Atenuación muy pequeña independiente de la frecuencia, lo que
permite salvar distancias importantes sin elementos activos
intermedios. Puede proporcionar comunicaciones hasta los 70 km.
antes de que sea necesario regenerar la señal, además, puede
extenderse a 150 km. utilizando amplificadores láser.
 Gran resistencia mecánica (resistencia a la tracción, lo que facilita la
instalación).
 Resistencia al calor, frío, corrosión.
 Facilidad para localizar los cortes gracias a un proceso basado en la
telemetría, lo que permite detectar rápidamente el lugar y posterior
reparación de la avería, simplificando la labor de mantenimiento.
 Con un coste menor respecto al cobre.

17. DESVENTAJAS
 La alta fragilidad de las fibras.
 Necesidad de usar transmisores y receptores más caros.
 Los empalmes entre fibras son difíciles de realizar, especialmente en
el campo, lo que dificulta las reparaciones en caso de ruptura del
cable.
 No puede transmitir electricidad para
alimentar repetidores intermedios.
 La necesidad de efectuar, en muchos casos, procesos de conversión
eléctrica-óptica.
 La fibra óptica convencional no puede transmitir potencias elevadas.
 No existen memorias ópticas.

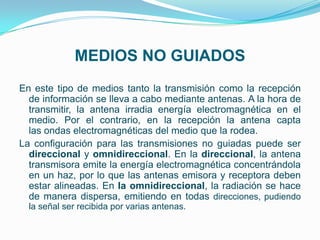

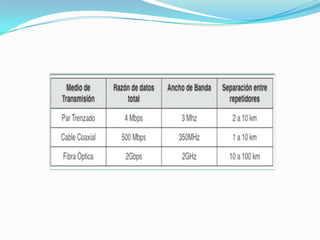

19. MEDIOS NO GUIADOS
En este tipo de medios tanto la transmisión como la recepción
de información se lleva a cabo mediante antenas. A la hora de
transmitir, la antena irradia energía electromagnética en el
medio. Por el contrario, en la recepción la antena capta
las ondas electromagnéticas del medio que la rodea.
La configuración para las transmisiones no guiadas puede ser
direccional y omnidireccional. En la direccional, la antena
transmisora emite la energía electromagnética concentrándola
en un haz, por lo que las antenas emisora y receptora deben
estar alineadas. En la omnidireccional, la radiación se hace
de manera dispersa, emitiendo en todas direcciones, pudiendo
la señal ser recibida por varias antenas.

20. El espectro de frecuencias está dividido en bandas de la siguiente
manera:
Símbolo Nombre Frecuencia
VLF Very Low Frecuency 3-30KHz
LF Low Frecuency 30-300KHz
MF Mid Frecuency 300-3000KHz
HF High Frecuency 3-30MHz
VHF Very High Frecuency 30-300MHz
UHF Ultra High Frecuency 300-3000MHz
SHF Super High Frecuency 3-30GHz
EHF Extra High Frecuency 30-300GHz
300-3000GHz

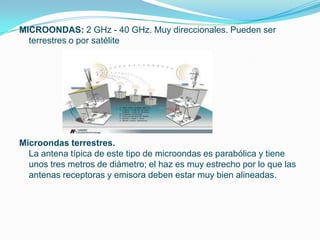

21. MICROONDAS: 2 GHz - 40 GHz. Muy direccionales. Pueden ser
terrestres o por satélite
Microondas terrestres.
La antena típica de este tipo de microondas es parabólica y tiene
unos tres metros de diámetro; el haz es muy estrecho por lo que las
antenas receptoras y emisora deben estar muy bien alineadas.

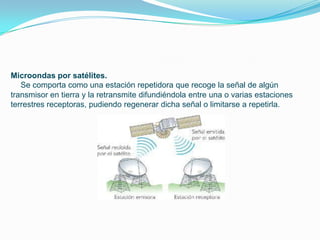

22. Microondas por satélites.
Se comporta como una estación repetidora que recoge la señal de algún
transmisor en tierra y la retransmite difundiéndola entre una o varias estaciones
terrestres receptoras, pudiendo regenerar dicha señal o limitarse a repetirla.

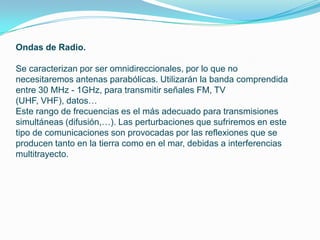

23. Ondas de Radio.
Se caracterizan por ser omnidireccionales, por lo que no
necesitaremos antenas parabólicas. Utilizarán la banda comprendida
entre 30 MHz - 1GHz, para transmitir señales FM, TV
(UHF, VHF), datos…
Este rango de frecuencias es el más adecuado para transmisiones
simultáneas (difusión,…). Las perturbaciones que sufriremos en este
tipo de comunicaciones son provocadas por las reflexiones que se
producen tanto en la tierra como en el mar, debidas a interferencias
multitrayecto.

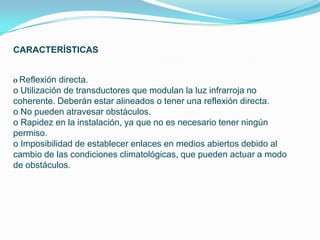

24. CARACTERÍSTICAS
o Reflexión directa.
o Utilización de transductores que modulan la luz infrarroja no
coherente. Deberán estar alineados o tener una reflexión directa.
o No pueden atravesar obstáculos.
o Rapidez en la instalación, ya que no es necesario tener ningún
permiso.
o Imposibilidad de establecer enlaces en medios abiertos debido al
cambio de las condiciones climatológicas, que pueden actuar a modo
de obstáculos.

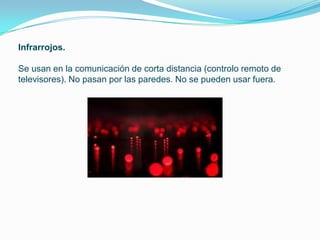

25. Infrarrojos.
Se usan en la comunicación de corta distancia (controlo remoto de
televisores). No pasan por las paredes. No se pueden usar fuera.

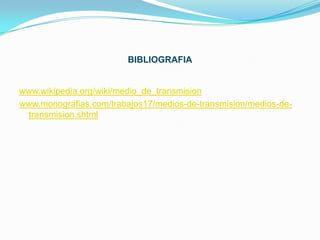

26. BIBLIOGRAFIA
www.wikipedia.org/wiki/medio_de_transmision
www.monografias.com/trabajos17/medios-de-transmision/medios-de-
transmision.shtml
