Los medios de transmisión permiten transmitir información entre dos terminales a través de ondas electromagnéticas. Existen medios guiados que utilizan cables físicos como la fibra óptica, el cable coaxial y el cable de par trenzado, y medios no guiados que usan ondas de radio, microondas e infrarrojos sin cables. Tanto los medios guiados como no guiados tienen ventajas e inconvenientes dependiendo del ancho de banda, distancia, costo e interferencias electromagnéticas.

2. Constituyen el canal que permite la transmisión de información entre dos
terminales en un sistema de transmisión
Las transmisiones se realizan habitualmente empleando ondas
electromagnéticas que se propagan a través del canal.
A veces el canal es un medio físico y otras veces no, ya que las ondas
electromagnéticas son susceptibles de ser transmitidas por el vacío.
Dentro de los medios de transmisión habrá medios guiados y medios no
guiados; la diferencia radica que en los medios guiados el canal por el que se
transmite las señales son medios físicos, es decir, por medio de un cable; y
en los medios no guiados no son medios físicos.

3. Los medios guiados son aquellos que utilizan componentes físicos y sólidos para la
transmisión de datos.
En medios guiados , el ancho de banda o velocidad de transmisión dependen de la
distancia y de si el enlace es punto a punto o multipunto .
Dentro de los medios guiados comúnmente usados se pueden citar:
FIBRA OPTICA
La luz es una onda electromagnética y por tanto posee características como
reflexión y refracción. La fibra óptica se basa en este último principio, donde en vez
de corriente eléctrica se transmite luz. Está construida a partir de vidrio (SiO2) o
plásticos altamente puros (Kebral), es el mejor medio físico disponible gracias a su
velocidad y su ancho de banda, pero su inconveniente es su coste.
Para transmisión digital la presencia de luz simboliza un 1, y la ausencia un 0.
Puede transmitirse hasta a 1000 Mbps en 1 km y 100 km sin repetidores (a menor
velocidad). Aunque hoy tiene un ancho de banda de 50.000 Gbps, es limitada por
la conversión entre las señales ópticas y eléctricas (1 Gbps).

4. El sistema de fibra óptica está constituido por 3 componentes que son:
• Emisor: Es la fuente de Luz (LED/LASER) que se encarga de convertir
energía eléctrica en óptica.
• Medio: La fibra óptica encargada de llevar los pulsos de luz.
• Receptor: El Fotodetector que convierte pulsos de luz en eléctricos.
VENTAJAS
 Mayor ancho de banda.
 Mayor distancia con menor atenuación.
 Ocupa menos espacio.
 Por ser dieléctrico representa mayor seguridad y es mejor con tierras
eléctricas diferentes.
 Inmune totalmente a las interferencias electromagnéticas.
 Mayor resistencia a medios corrosivos.

5. DESVENTAJAS
 Mas costosa, por el costo de transmisores y receptores costosos.
 Requiere herramientas especiales.
 Empalmes entre fibras difíciles de realizar.
 No existen memorias ópticas.
 Por la fragilidad en las fibras requiere mayor cuidado en la instalación y
mantenimiento.
PRINCIPIOS DE PROPAGACION DE LA LUZ
La fibra óptica está compuesta por dos capas de vidrio, cada una con distinto
índice de refracción. El índice de refracción del núcleo es mayor que el del
revestimiento, por la cual, la luz introducida al interior de la fibra se mantiene
y propaga a través del núcleo.

6. CABLE COAXIAL
El cable coaxial consiste de un conductor de cobre rodeado de una capa de
aislante flexible. El conductor central también puede ser hecho de un cable
de aluminio cubierto de estaño que permite que el cable sea fabricado de
forma económica.
Para su conexión se utilizan conectores BNC simples y en T. En una red al
final del cable principal de red se deben instalar resistencias especiales,
resistores, para evitar la reflexión de las ondas de señal.
TIPOS DE CABLES COAXIALES
BANDA BASE
Es de bajo costo, tiene mayor inmunidad al ruido que el cable de pares y es
usado en redes locales. Es usado para transmisión digital, operando en modo
halfduplex. Existen dos tipos de cable coaxial banda base: coaxial grueso
(Thick) y coaxial fino (Thin).

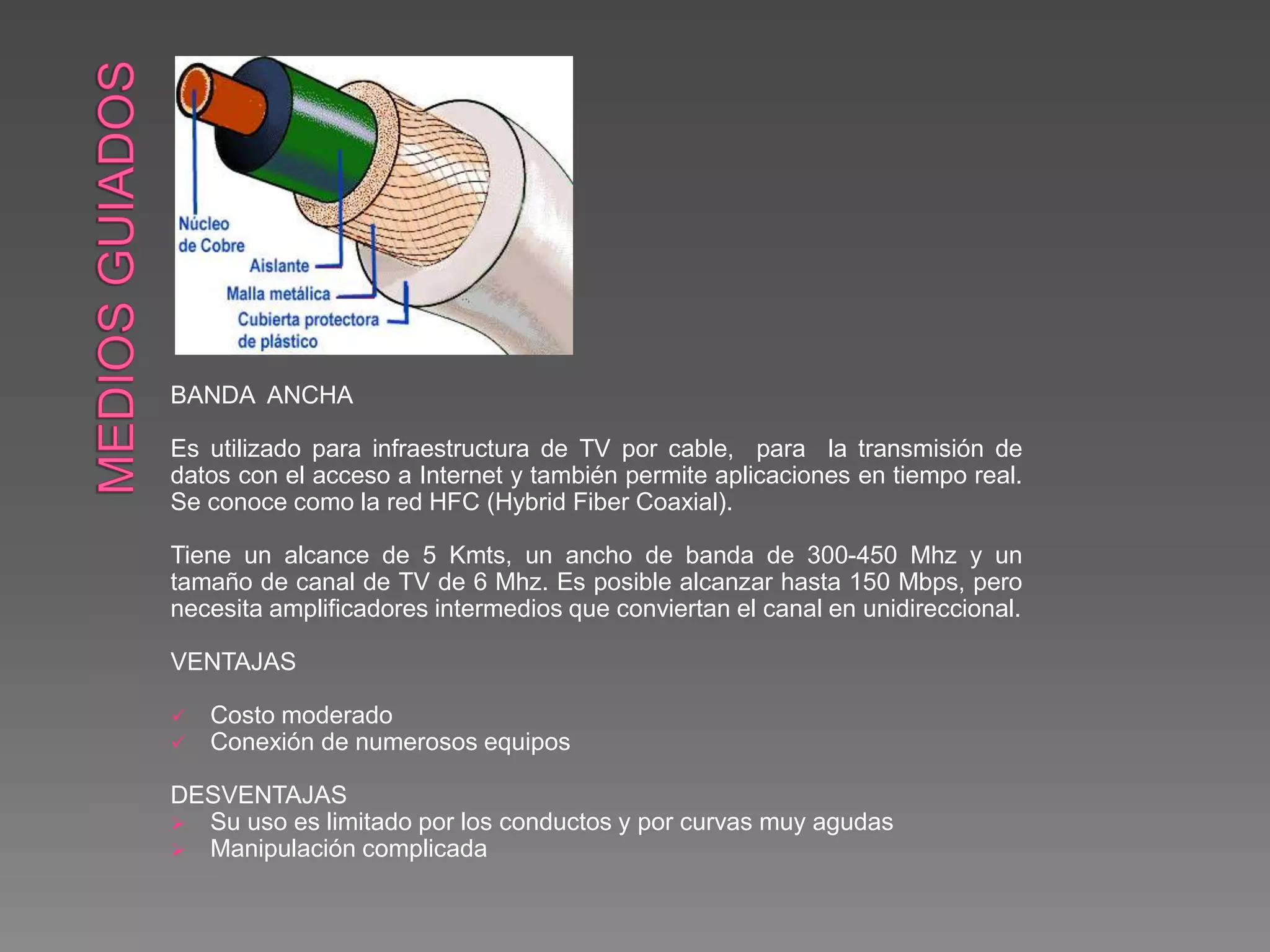

7. BANDA ANCHA
Es utilizado para infraestructura de TV por cable, para la transmisión de
datos con el acceso a Internet y también permite aplicaciones en tiempo real.
Se conoce como la red HFC (Hybrid Fiber Coaxial).
Tiene un alcance de 5 Kmts, un ancho de banda de 300-450 Mhz y un
tamaño de canal de TV de 6 Mhz. Es posible alcanzar hasta 150 Mbps, pero
necesita amplificadores intermedios que conviertan el canal en unidireccional.
VENTAJAS
 Costo moderado
 Conexión de numerosos equipos
DESVENTAJAS
 Su uso es limitado por los conductos y por curvas muy agudas
 Manipulación complicada

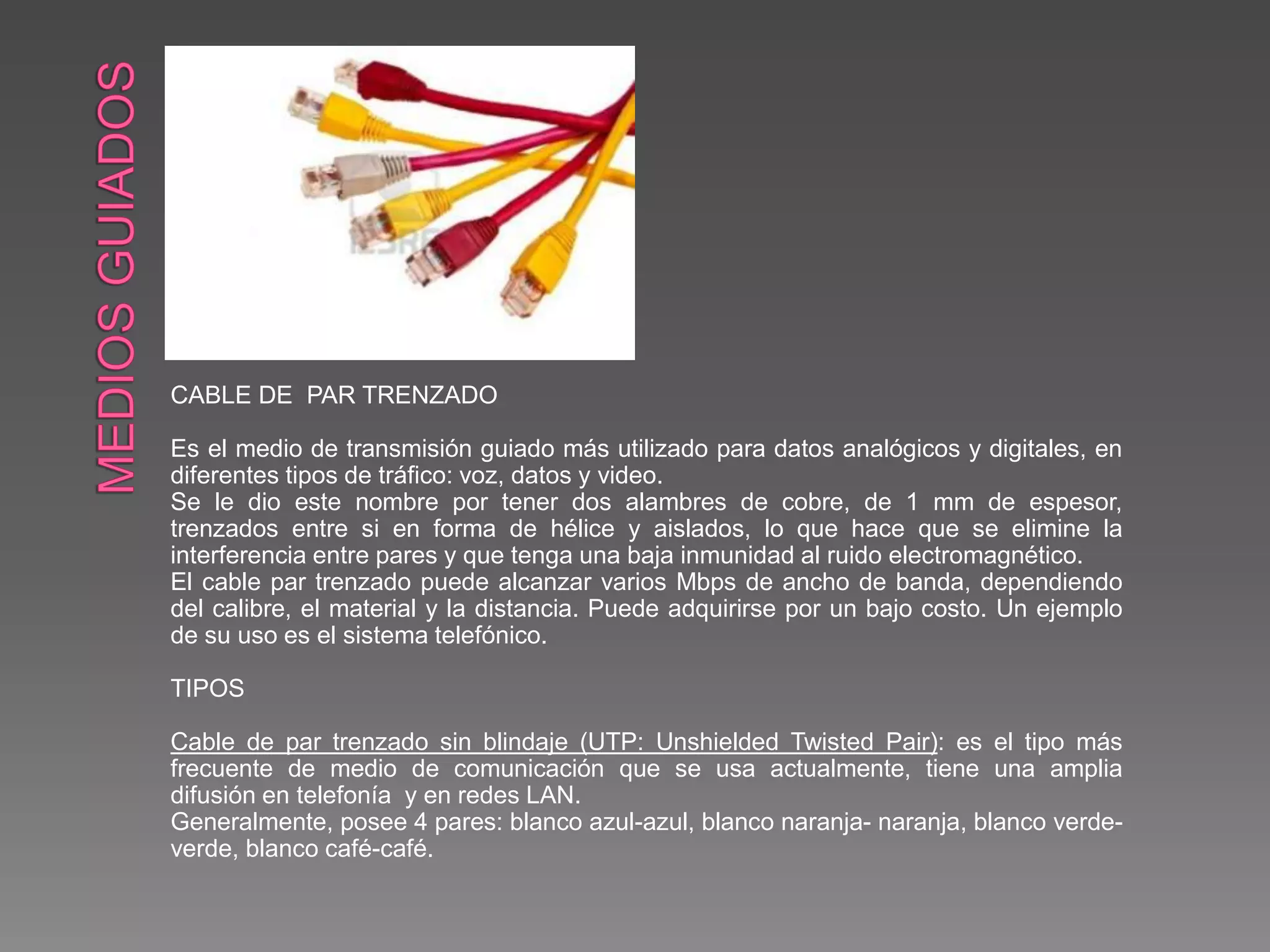

8. CABLE DE PAR TRENZADO
Es el medio de transmisión guiado más utilizado para datos analógicos y digitales, en
diferentes tipos de tráfico: voz, datos y video.
Se le dio este nombre por tener dos alambres de cobre, de 1 mm de espesor,
trenzados entre si en forma de hélice y aislados, lo que hace que se elimine la
interferencia entre pares y que tenga una baja inmunidad al ruido electromagnético.
El cable par trenzado puede alcanzar varios Mbps de ancho de banda, dependiendo
del calibre, el material y la distancia. Puede adquirirse por un bajo costo. Un ejemplo
de su uso es el sistema telefónico.
TIPOS
Cable de par trenzado sin blindaje (UTP: Unshielded Twisted Pair): es el tipo más
frecuente de medio de comunicación que se usa actualmente, tiene una amplia
difusión en telefonía y en redes LAN.
Generalmente, posee 4 pares: blanco azul-azul, blanco naranja- naranja, blanco verde-
verde, blanco café-café.

9. Cable de par trenzado blindado (STP: Shield Twiested Pair)
El cable de par trenzado blindado (STP) combina las técnicas de blindaje, cancelación y trenzado de
cables. Tiene una funda de metal o un recubrimiento de malla entrelazada que envuelve cada par de
hilos aislados; lo que hace que tenga mayor protección que el UTP, protegiéndolo contra interferencias
y ruido eléctrico, haciendo que sea difícil de instalar.
Es utilizado generalmente dentro de centros de informática por su capacidad y sus buenas
características contra las radiaciones electromagnéticas. La pantalla del STP, para que sea más eficaz,
requiere una configuración de interconexión con tierra.
VENTAJAS
 Costo bajo
 Tecnología muy conocida
 Fácil instalación para el UTP
 Flexible para el UTP
DESVENTAJAS
 Conducción superficial en altas frecuencias.
 Interferencias
 Atenuación

10. Los medios no guiados son aquellos en los cuales no se utiliza cable, sino que las
señales se propagan a través del medio. Las transmisiones no guiadas se pueden
clasificar en tres: radio frecuencia, microondas y luz (infrarrojos/láser).
La transmisión y la recepción se realiza por medio de antenas, cubren grandes
distancias y se propagan en cualquier dirección.
ESPECTRO ELECTROMAGNETICO
• Para su estudio se divide en bandas o rangos de frecuencias cuyas características
son similares.
• Las ondas de radio, microondas, las infrarrojas y la luz se pueden usar para
transmisión de información.
• Los rayos Ultravioleta, los rayos X y los rayos gamma son de mayor frecuencia pero
difíciles de producir y modular. Además perjudiciales para los seres vivos.
• Espectro de radiofrecuencias: Hace referencia a cómo está dividido todo el ancho de
banda que se puede emplear para transmitir diversos tipos de señales.

11. TIPOS DE ONDAS
Ondas de radio
(10 KHz-100 MHz). Las ondas de radio son fáciles de generar, pueden cruzar distancias largas
y entrar fácilmente en los edificios. Si las ondas tienen frecuencias bajas, pasan por los
obstáculos y la potencia disminuye con la distancia; si las ondas tienen frecuencias más altas
van en líneas rectas y rebotan en los obstáculos, aunque la lluvia las absorbe.
Son omnidireccionales, lo cual implica que los transmisores y receptores no tienen que tener
línea de vista.
Microondas
“(100 MHz-10 GHz). Van en líneas rectas. Antes de la fibra formaban el centro del sistema
telefónico de larga distancia. La lluvia las absorbe.
VENTAJAS: menor atenuación, más práctico y menos costoso cuando que atravesar ríos,
desiertos y pantanos.
DESVENTAJAS: Atenuación dependiente de las condiciones atmosféricas, interferencias
(colapso del espectro)

12. Infrarrojos
Se usan en la comunicación de corta distancia (controlo remoto de televisores). No pasan por las
paredes. No se pueden usar fuera.
VENTAJAS: no interfieren, no es necesario permiso de emisión.
DESVENTAJAS: corto alcance, atenuación por lluvia o niebla, no pueden a travesar obstáculos.
Ondas cortas
También conocida como SW (shortwave) es una banda de radiofrecuencias comprendidas entre los
2300 y los 29.999 kHz en la que transmiten (entre otras) las emisoras de radio internacionales para
transmitir su programación al mundo y las estaciones de radioaficionados.
VENTAJAS: fáciles de generar, recorren grandes distancias sin necesidad de repetidoras, facilidad para
penetrar edificios, uso tanto interior como exterior.
DESVENTAJAS: Interferencias con otras señales.

