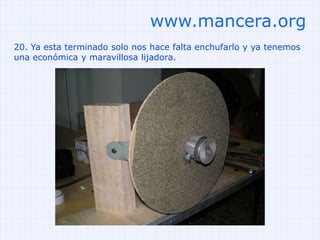

Este documento proporciona instrucciones detalladas para construir una lijadora eléctrica casera. Describe los materiales y herramientas necesarios y un proceso de 20 pasos que incluye fijar un motor de lavadora a una base de madera, agregar dos poleas para transmitir la potencia del motor a un disco de lija, y completar la conexión eléctrica. El objetivo es crear una máquina de lijar económica y funcional siguiendo estos sencillos pasos.

1. Construcción de una Lijadora Eléctricawww.mancera.orgCreado por Antonio J. Mancera Blanco

2. www.mancera.orgMaterialesTabla fina de marquetería 30x30 cm.

3. Tabla de 35x20 cm y 1,5 de grosor (en mi caso es fina, ya que lo voy a coger con tornillos a mi mesa).

4. 2 tablas de 17x5x5 cm

5. Motor de lavadora (Con el condensador) de unas 1400-1700 rpm.

6. Dos poleas de 3 cm de radio (una puede ser la que trae el motor).

7. 6 tornillos para madera de 3 cm de largo.

8. Papel de lija.

9. Barrita de silicona termo fusible

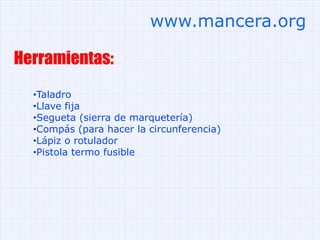

10. Broca para madera nº12 (dependiendo del eje del motor). www.mancera.orgHerramientas: Taladro

11. Llave fija

12. Segueta (sierra de marquetería)

13. Compás (para hacer la circunferencia)

14. Lápiz o rotulador

15. Pistola termo fusible www.mancera.org1. En Tabla fina de marquetería 30x30 cm. empezamos con el compás o algo redondo trazando una circunferencia de 12 cm. de radio. (yo no tenia compás y utilicé una cuerda)

16. www.mancera.org2. Seguidamente en el centro de la circunferencia ponemos una polea y trazamos allí la silueta de la polea, después haz un orificio en el centro con una broca del mismo diámetro que el eje del motor, en mi caso el nº12.

17. www.mancera.org3. Después cortamos con la segueta por el círculo más grande, con cuidado para que quede lo mas redondo posible, si no después tendrá muchas vibraciones.

18. www.mancera.org4. Nos debe de quedar así una vez cortado.

19. www.mancera.org5. Cortamos el papel de lija a la medida de la tabla redonda y le abrimos un agujero en medio para que pase el eje del motor.

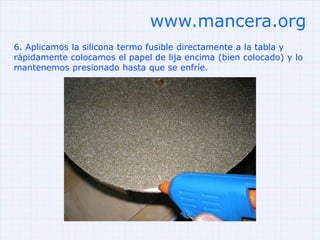

20. www.mancera.org6. Aplicamos la silicona termo fusible directamente a la tabla y rápidamente colocamos el papel de lija encima (bien colocado) y lo mantenemos presionado hasta que se enfríe.

21. www.mancera.org7. Señalamos en las tablas superiores, donde hay que practicar un orificio para sujetar el motor (los tornillos que salen en la foto son de muestra y hay que quitarlos por unos para madera).

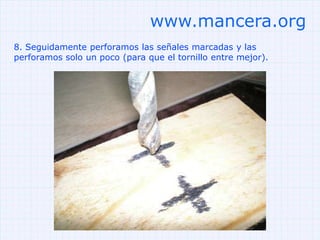

22. www.mancera.org8. Seguidamente perforamos las señales marcadas y las perforamos solo un poco (para que el tornillo entre mejor).

23. www.mancera.org9. Ahora vamos a preparar el soporte del motor, para ello tendremos que utilizar la tabla de 35x20 cm y 1,5cm de grosor y las 2 tablas de 17x5x5 cm las tendremos que poner tal y como viene en la foto, para que en medio vaya el motor colocado, señalamos la posición de las tablas para poder pegarlas mejor.

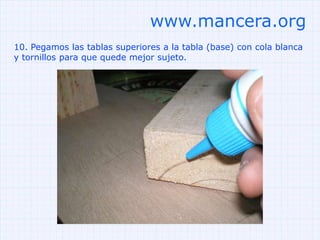

24. www.mancera.org10. Pegamos las tablas superiores a la tabla (base) con cola blanca y tornillos para que quede mejor sujeto.

25. www.mancera.org11. Cuando este seco el pegamento y las hayamos atornillado, es hora de cogerlo el motor y abrirle un poco las chapas de los lados para que queden por fuera de las tablas (los dos lados).
