Este documento ofrece instrucciones básicas sobre cómo realizar una soldadura correcta. Explica que las piezas a soldar deben estar limpias y que el soldador debe mantenerse limpio frotándolo con una esponja húmeda. Detalla los pasos a seguir: 1) mantener las piezas unidas, 2) calentar ambas partes con el soldador, 3) aplicar estaño para que sea fundido por las piezas y no por el soldador, y 4) retirar el estaño y el soldador sin soplar sobre la unión. Advierte que soplar la

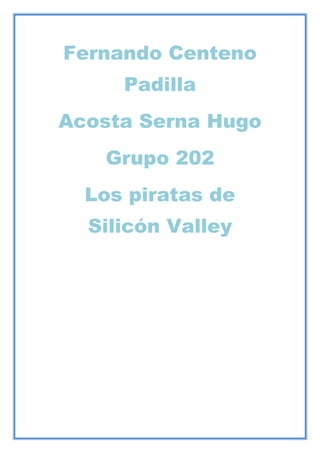

1. Fernando Centeno
Padilla
Acosta Serna Hugo
Grupo 202
Los piratas de
Silicón Valley

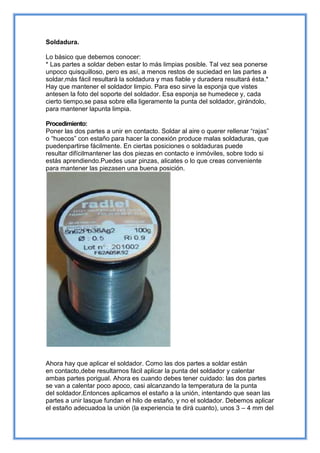

2. Soldadura.
Lo básico que debemos conocer:
* Las partes a soldar deben estar lo más limpias posible. Tal vez sea ponerse
unpoco quisquilloso, pero es así, a menos restos de suciedad en las partes a
soldar,más fácil resultará la soldadura y mas fiable y duradera resultará ésta.*
Hay que mantener el soldador limpio. Para eso sirve la esponja que vistes
antesen la foto del soporte del soldador. Esa esponja se humedece y, cada
cierto tiempo,se pasa sobre ella ligeramente la punta del soldador, girándolo,
para mantener lapunta limpia.
Procedimiento:
Poner las dos partes a unir en contacto. Soldar al aire o querer rellenar “rajas”
o “huecos” con estaño para hacer la conexión produce malas soldaduras, que
puedenpartirse fácilmente. En ciertas posiciones o soldaduras puede
resultar difícilmantener las dos piezas en contacto e inmóviles, sobre todo si
estás aprendiendo.Puedes usar pinzas, alicates o lo que creas conveniente
para mantener las piezasen una buena posición.
Ahora hay que aplicar el soldador. Como las dos partes a soldar están
en contacto,debe resultarnos fácil aplicar la punta del soldador y calentar
ambas partes porigual. Ahora es cuando debes tener cuidado: las dos partes
se van a calentar poco apoco, casi alcanzando la temperatura de la punta
del soldador.Entonces aplicamos el estaño a la unión, intentando que sean las
partes a unir lasque fundan el hilo de estaño, y no el soldador. Debemos aplicar
el estaño adecuadoa la unión (la experiencia te dirá cuanto), unos 3 – 4 mm del

3. hilo de estaño suelendar uniones correctas. Mientras aplicas el estaño, fíjate
como el estaño fundido sedistribuye por la unión, y mueve la punta del estaño
si es necesario para ayudar aque se distribuya.Entonces, retira el estaño y
seguidamente retira el soldador. Error típico de novato:soplar. NO se sopla una
soldadura, debe enfriarse sola; si soplas la soldadura seráquebradiza y de mala
calidad. Seguro que puedes esperar 3 o 4 segundos a que elestaño se
enfríe solo y…. Soldadura finalizadaCon unas imágenes:
1.
Mantener las piezas unidas y firmes.
2.
Calentar ambas partes con el soldador.
3.
Aplicar estaño en la unión, intentando que sea fundido por las partes, no por
elsoldador.
4.
Retirar estaño y soldador, por ese orden. NO soples !!!!!!La anterior imagen
muestra una soldadura perfectaEjemplo de cómo NO debe quedar una
soldadura:Podeis ver algunas con exceso de estaño y otras con defecto.
