1. Wireless Topologías
LUIS MONTES DE OCA F.

2. Descripción general
En este capitulo vamos hablar sobre el diseño, la integración y la
implementación práctica de las WLANs. Proporciona una transición de la teoría a
los casos de WLAN del mundo real de LANs nuevas o existentes.
En primer lugar se presentarán las topologías y los componentes de las WLANs.
Se tratan los adaptadores cliente o NICs inalámbricas. La función principal de los
adaptadores cliente es transferir los paquetes de datos de manera transparente, a
través de la infraestructura inalámbrica. Estas NICs inalámbricas proporcionan
comunicaciones de datos transparentes entre dispositivos inalámbricos fijos,
portátiles o móviles, y entre otros dispositivos, tanto inalámbricos como cableados.
tratan el establecimiento y el uso de los canales. Al igual que con cualquier buena
configuración de networking, es necesario un diseño apropiado. Existen dos pasos
críticos para una buena implementación de la WLAN. En primer lugar, debe
determinarse la ubicación de los access points o bridges. En segundo lugar,
deberán mapearse las asignaciones de canales.
Finalmente, se presenta una cantidad de configuraciones de muestra.

3. COMPONENTES
Laptops y estaciones de trabajo
Los dispositivos más comunes utilizados en las WLANs son las
estaciones de trabajo
Las computadoras laptop y las computadoras notebook se están volviendo cada
vez más populares, como las computadoras palm top, los asistentes personales
digitales (PDAs), y otros dispositivos de computación pequeños.

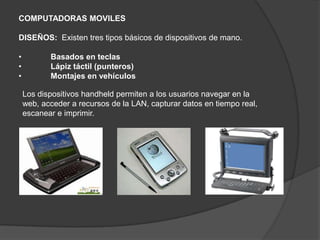

4. COMPUTADORAS MOVILES
DISEÑOS: Existen tres tipos básicos de dispositivos de mano.
• Basados en teclas
• Lápiz táctil (punteros)
• Montajes en vehículos
Los dispositivos handheld permiten a los usuarios navegar en la
web, acceder a recursos de la LAN, capturar datos en tiempo real,
escanear e imprimir.

5. Sistemas Operativos (OS) de computación móvil
• MS DOS Es un SO muy básico y eficiente que ejecutará un
programa a la vez
• Windows CE (Pocket PC).
• Windows XP Integrado
• PALM OS SYMBIAN OS
Los dispositivos móviles pueden basarse en diferentes estándares
de tecnología inalámbrica. Es importante utilizar sólo dispositivos
que cumplan con 802.11.
Las grandes ventajas de hacer esto incluyen la interoperabilidad,
velocidad, confiabilidad y comunicaciones de datos en tiempo real.

6. Clientes y adaptadores
Los Adaptadores de WLAN Cisco Aironet, también denominados
adaptadores cliente o NICs, son módulos de radio
función
Proporcionar comunicaciones de datos transparentes entre
otros dispositivos, tanto inalámbricos como cableados.
Los adaptadores clientes son completamente compatibles con dispositivos
que soportan la tecnología Plug-and-Play (PnP).
Las NICs operan tanto en la Capa FISICA como en la Capa de Datos del
Modelo de Referencia OSI

7. Los diferentes tipos de controladores y sus plataformas son
los siguientes:
• Especificación de Interfaz de Controlador de Red (NDIS)
Su propósito es definir un API estándar para las NICs. NDIS
también proporciona una biblioteca de funciones que pueden ser
utilizadas por los controladores MAC, así como controladores de
protocolo de más alto nivel, como TCP/IP
• Interfaz abierta de enlace de datos (ODI)
Una arquitectura que permite que varios protocolos y
controladores LAN coexistan en sistemas de red.
• Paquete
Esta interfaz sirve para su uso con pilas IP basadas en DOS.
• Windows CE
Es necesario para desarrollar una versión compilada
separadamente del controlador, basándose en cada procesador y
versión.

8. Access points y bridges
El access point (AP) opera en las Capas 1 y 2 del Modelo de
Referencia OSI. Aquí es también donde operan el bridge inalámbrico y
el bridge de grupos de trabajo
Un AP también puede utilizarse
como punto de conexión
entre redes inalámbricas y cableadas.
Está diseñado para conectar dos o
más redes ubicadas en general en
diferentes edificios. Proporciona
elevadas velocidades de datos y un
rendimiento superior para aplicaciones
intensivas en cuanto a los datos
Es ideal para conectar grupos de trabajo
remotos a una LAN inalámbrica

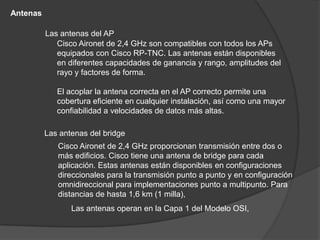

9. Antenas
Las antenas del AP
Cisco Aironet de 2,4 GHz son compatibles con todos los APs
equipados con Cisco RP-TNC. Las antenas están disponibles
en diferentes capacidades de ganancia y rango, amplitudes del
rayo y factores de forma.
El acoplar la antena correcta en el AP correcto permite una
cobertura eficiente en cualquier instalación, así como una mayor
confiabilidad a velocidades de datos más altas.
Las antenas del bridge
Cisco Aironet de 2,4 GHz proporcionan transmisión entre dos o
más edificios. Cisco tiene una antena de bridge para cada
aplicación. Estas antenas están disponibles en configuraciones
direccionales para la transmisión punto a punto y en configuración
omnidireccional para implementaciones punto a multipunto. Para
distancias de hasta 1,6 km (1 milla),
Las antenas operan en la Capa 1 del Modelo OSI,

10. Ethernet y LANs cableadas
Los modelos jerárquicos para el diseño de internetworks también
utilizan capas, para simplificar la tarea requerida para el
internetworking. Cada capa puede concentrarse en funciones
específicas, permitiendo así al usuario elegir los sistemas y las
funciones apropiadas para la capa.
Como resultado de ello, un modelo jerárquico simplifica la
administración de la internetwork y permite al usuario controlar el
crecimiento, sin pasar por alto los requisitos de la red.
Los dispositivos cableados tradicionales que se utilizan incluyen
routers, switches, servidores e impresoras.

11. Topologías WLAN
Modularidad
La capa principal es la interconexión de redes central de toda la empresa
y puede incluir backbones de LAN y WAN. La función principal de esta
capa es proporcionar una estructura de transporte optimizada y confiable
y enviar tráfico a altas velocidades.
la modularidad en el diseño de redes permite al usuario crear elementos
de diseño que pueden replicarse a medida que la red crece. Cuando un
elemento del diseño de la red requiere un cambio, el costo y la
complejidad de efectuar la actualización se ve restringida a un pequeño
subconjunto de la red total.
Las capas se definen para ayudar a un diseño exitoso de la red y para
representar la funcionalidad que debe existir en una red. Cada capa
puede encontrarse en routers o switches diferenciados, puede
combinarse en un único dispositivo o puede omitirse totalmente. La
forma en la cual se implementan las capas depende de las necesidades
de la red que se está diseñando.

12. Categorías de WLAN
Las WLANs son elementos o productos de la capa de acceso. Los
productos WLAN se dividen en dos categorías principales:
• LANs inalámbricas en el interior de un edificio
• Bridging inalámbrico de edificio a edificio
Las WLANs se encuentran en general dentro de un edificio, y se las
utiliza para distancias de hasta 305 m (1000 pies). Las WLANs
utilizadas apropiadamente pueden proporcionar un acceso
instantáneo desde cualquier lugar de una instalación.
Los bridges inalámbricos permiten a dos o más redes que están
físicamente separadas conectarse en una LAN, sin el tiempo ni los
gastos ocasionados por los cables dedicados o por las líneas T1

13. Redes de área local (LANs)
Las LANs cableadas requieren que los usuarios permanezcan en
una única ubicación. Las WLANs son una extensión de la red LAN
cableada. Las WLANs también pueden ser un sustituto completo
de las redes LAN cableadas tradicionales. En el caso de las
WLANs Cisco, los usuarios móviles pueden hacer lo siguiente:
•Desplazarse libremente por una instalación
•Disfrutar de un acceso en tiempo real a la LAN cableada, a
velocidades de Ethernet cableada
•Acceder a todos los recursos de las LANs cableadas

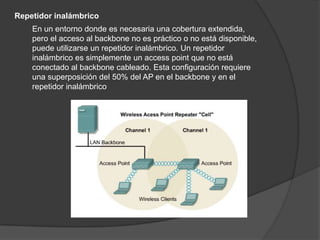

14. Repetidor inalámbrico
En un entorno donde es necesaria una cobertura extendida,
pero el acceso al backbone no es práctico o no está disponible,
puede utilizarse un repetidor inalámbrico. Un repetidor
inalámbrico es simplemente un access point que no está
conectado al backbone cableado. Esta configuración requiere
una superposición del 50% del AP en el backbone y en el
repetidor inalámbrico

15. Redundancia del sistema y equilibrio de la carga
En una LAN donde es esencial tener comunicaciones, algunos
clientes requerirán redundancia. Con los productos de espectro
expandido de secuencia directa (DSSS) de un fabricante diferente,
ambas unidades AP se configurarían según la misma frecuencia y
velocidad de datos

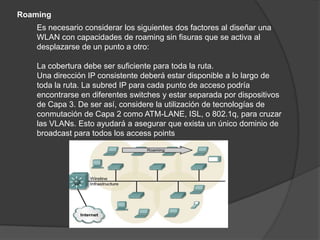

16. Roaming
Es necesario considerar los siguientes dos factores al diseñar una
WLAN con capacidades de roaming sin fisuras que se activa al
desplazarse de un punto a otro:
La cobertura debe ser suficiente para toda la ruta.
Una dirección IP consistente deberá estar disponible a lo largo de
toda la ruta. La subred IP para cada punto de acceso podría
encontrarse en diferentes switches y estar separada por dispositivos
de Capa 3. De ser así, considere la utilización de tecnologías de
conmutación de Capa 2 como ATM-LANE, ISL, o 802.1q, para cruzar
las VLANs. Esto ayudará a asegurar que exista un único dominio de
broadcast para todos los access points

17. Escalabilidad
La escalabilidad es la capacidad de localizar más de un access
point en la misma área. Esto incrementará el ancho de banda
disponible de esa área para todos los usuarios locales respecto a
ese access point.

18. Configuración del Canal
Existen dos pasos críticos para la buena implementación de una
WLAN:
Determinar la ubicación de los access points o los bridges —
Esto incluye determinar dónde deberán ubicarse, y decidir cuántos
se requieren, para la cobertura deseada. Se dejarán muy pocos
huecos en la cobertura. Estos huecos son esencialmente aire
"muerto" y al cliente le faltará conectividad en estas ubicaciones.
Tal como se trató anteriormente, los requisitos de ancho de banda
tienen un impacto en las áreas de cobertura.
Mapear las asignaciones al canal — Habrá una pequeña
superposición, según sea posible, entre canales que utilizan la
misma frecuencia.

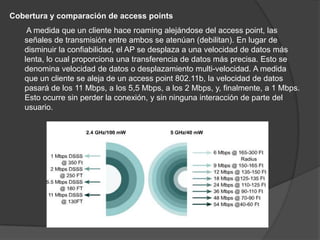

19. Cobertura y comparación de access points
A medida que un cliente hace roaming alejándose del access point, las
señales de transmisión entre ambos se atenúan (debilitan). En lugar de
disminuir la confiabilidad, el AP se desplaza a una velocidad de datos más
lenta, lo cual proporciona una transferencia de datos más precisa. Esto se
denomina velocidad de datos o desplazamiento multi-velocidad. A medida
que un cliente se aleja de un access point 802.11b, la velocidad de datos
pasará de los 11 Mbps, a los 5,5 Mbps, a los 2 Mbps, y, finalmente, a 1 Mbps.
Esto ocurre sin perder la conexión, y sin ninguna interacción de parte del
usuario.

20. Implementación multivelocidad
Los requisitos de ancho de banda son un factor en los mapeos de
cobertura, puesto que la distancia desde un access point tiene
efecto sobre el ancho de banda disponible.
proporciona un roaming sin fisuras, pero no a velocidad constante. En este
ejemplo se aprovecha la tecnología multivelocidad, para bajar el ancho de
banda y obtener mayores distancias de cobertura, con un único access
point.

21. Uso e interferencia del canal
En áreas metropolitanas, es posible recibir una interferencia de
parte de terceros, otras compañías que utilizan dispositivos
inalámbricos.
No obstante, esta situación no será conocida hasta que el usuario
realmente no implemente el enlace inalámbrico. Cambiar de canal es la
mejor forma de evitar la interferencia. Recuerde que el estándar 802.11
utiliza el espectro sin licencia y, por lo tanto, cualquiera puede utilizar
estas frecuencias.

22. Topologías de Bridge
Modos raíz
1.Los access points y bridges Cisco Aironet tienen dos modos raíz
diferentes, en los cuales se opera lo siguiente: Root = ON
2.— El bridge o AP es raíz. Si se trata de un bridge, se denomina
bridge master.
3.Root = OFF — El bridge o AP no es raíz.

23. Configuración punto a punto
Al utilizar bridges inalámbricos punto a punto, dos LANs pueden
ubicarse hasta a 40 km (25 millas) de distancia.
En esta configuración, los segmentos Ethernet de ambos edificios actúan
como si fueran un único segmento. El bridge no se suma al conteo de
repetidores Ethernet porque este segmento es considerado como un cable
por la red.
Configure un bridge como Root = ON y el otro como Root = OFF, para
permitir que los bridges se conecten entre sí.

24. Configuración de punto a multipunto
Para el bridging multipunto, se utiliza en general una antena
omnidireccional en el sitio principal. Las antenas direccionales se
utilizan en los sitios remotos.
Mediante estas antenas los sitios remotos pueden comunicarse
entonces con el sitio principal. En esta configuración, nuevamente,
todas las LANs aparecen como un único segmento. El tráfico desde un
sitio remoto a otro se enviará al sitio principal y luego al otro sitio
remoto. Los sitios remotos no pueden comunicarse directamente entre
sí.

25. Limitaciones de distancia
Si la distancia a través de la cual se utiliza el bridging es
menor que 1,6 km (1 milla), en ocasiones puede utilizarse el
Bridge de Grupo de Trabajo y AP Cisco Aironet 350, para
ahorrar dinero. No obstante, si la distancia es mayor que 1,6
km (1 milla), se recomienda la utilización de un producto
bridge, por razones de confiabilidad. Utilizar un AP a más de
una milla no proporcionará comunicaciones confiables, a
causa de las restricciones de temporización.

26. Ancho de banda
Mucha gente piensa que los productos de 11 Mbps soportarán
muchas radios de 2 Mbps. También se considera que proporcionarán
una velocidad de datos total, o sumando, de 11 Mbps, y que cada
unidad remota obtendrá 2 Mbps completos. El problema es que las
unidades de 2 Mbps transmiten a 2 Mbps. Esto requerirá cinco veces
más tiempo para transmitir la misma cantidad de datos, que lo que
haría un producto de 11 Mbps. Esto significa que la velocidad de
datos es de sólo 2 Mbps, para cualquier sitio remoto determinado. El
total que la unidad de 11 Mbps verá es de sólo 2 Mbps

27. Topologías de Muestra
Topologías básicas
