1. Lodos y Bombas de perforación
Integrantes del Grupo:
•Marisol Mendoza F.
•Cesar David Alvares Guardia
•Enrique Ariel Miranda Melgar

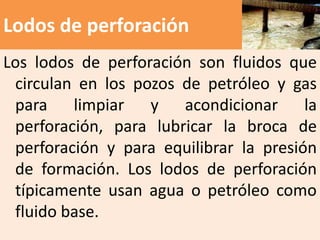

2. Lodos de perforación
Los lodos de perforación son fluidos que
circulan en los pozos de petróleo y gas
para limpiar y acondicionar la
perforación, para lubricar la broca de
perforación y para equilibrar la presión
de formación. Los lodos de perforación
típicamente usan agua o petróleo como
fluido base.

3. Lodos de perforación
Los lodos de perforación son necesarios para
estabilizar las paredes de la perforación
cuando los terrenos son inestables. Se
fabrican mezclando polvo de bentonita con
agua en diversas proporciones. La bentonita
es un tipo de arcilla montmorillonítica de muy
alto límite líquido. Esto implica que a pesar de
que se le añada mucha agua, la mezcla no
pierde estabilidad o consistencia.

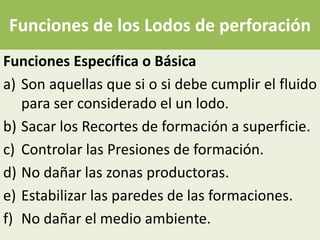

4. Funciones de los Lodos de perforación
Funciones Específica o Básica
a) Son aquellas que si o si debe cumplir el fluido
para ser considerado el un lodo.
b) Sacar los Recortes de formación a superficie.
c) Controlar las Presiones de formación.
d) No dañar las zonas productoras.
e) Estabilizar las paredes de las formaciones.
f) No dañar el medio ambiente.

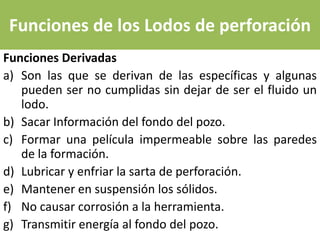

5. Funciones de los Lodos de perforación
Funciones Derivadas
a) Son las que se derivan de las específicas y algunas
pueden ser no cumplidas sin dejar de ser el fluido un
lodo.
b) Sacar Información del fondo del pozo.
c) Formar una película impermeable sobre las paredes
de la formación.
d) Lubricar y enfriar la sarta de perforación.
e) Mantener en suspensión los sólidos.
f) No causar corrosión a la herramienta.
g) Transmitir energía al fondo del pozo.

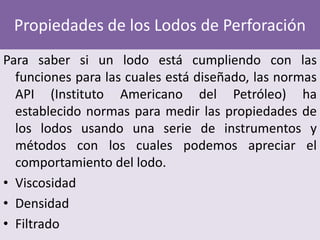

6. Propiedades de los Lodos de Perforación
Para saber si un lodo está cumpliendo con las
funciones para las cuales está diseñado, las normas
API (Instituto Americano del Petróleo) ha
establecido normas para medir las propiedades de
los lodos usando una serie de instrumentos y
métodos con los cuales podemos apreciar el
comportamiento del lodo.
• Viscosidad
• Densidad
• Filtrado

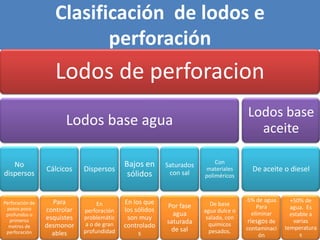

7. Clasificación de lodos e
perforación
Lodos de perforacion
Lodos base
Lodos base agua aceite
No Bajos en Con
Saturados
Cálcicos Dispersos con sal
materiales De aceite o diesel
dispersos sólidos poliméricos
Perforación de Para En los que -5% de agua. +50% de
En Por fase De base Para
pozos poco controlar los sólidos agua. Es
perforación agua dulce o
profundos o agua eliminar estable a
primeros esquistes problemátic son muy salada, con
riesgos de varias
a o de gran saturada químicos
metros de desmonor controlado contaminaci temperatura
perforación profundidad de sal pesados.
ables s ón s

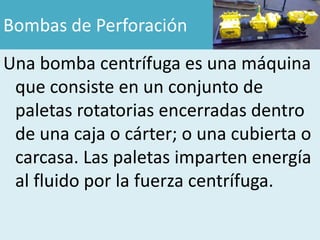

8. Bombas de Perforación
Una bomba centrífuga es una máquina
que consiste en un conjunto de
paletas rotatorias encerradas dentro
de una caja o cárter; o una cubierta o
carcasa. Las paletas imparten energía
al fluido por la fuerza centrífuga.

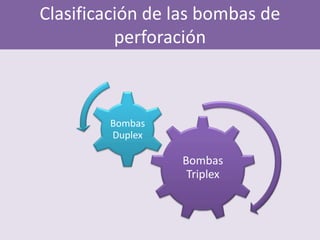

9. Clasificación de las bombas de
perforación
Bombas
Duplex
Bombas
Triplex

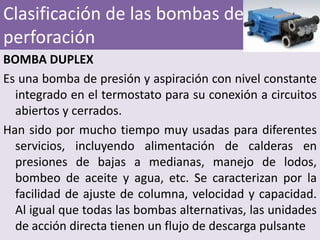

10. Clasificación de las bombas de
perforación
BOMBA DUPLEX
Es una bomba de presión y aspiración con nivel constante
integrado en el termostato para su conexión a circuitos
abiertos y cerrados.
Han sido por mucho tiempo muy usadas para diferentes
servicios, incluyendo alimentación de calderas en
presiones de bajas a medianas, manejo de lodos,
bombeo de aceite y agua, etc. Se caracterizan por la
facilidad de ajuste de columna, velocidad y capacidad.
Al igual que todas las bombas alternativas, las unidades
de acción directa tienen un flujo de descarga pulsante

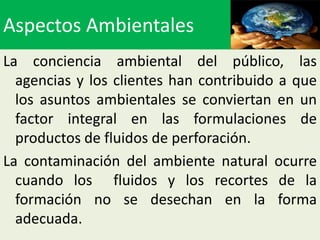

11. Aspectos Ambientales
La conciencia ambiental del público, las
agencias y los clientes han contribuido a que
los asuntos ambientales se conviertan en un
factor integral en las formulaciones de
productos de fluidos de perforación.
La contaminación del ambiente natural ocurre
cuando los fluidos y los recortes de la
formación no se desechan en la forma
adecuada.

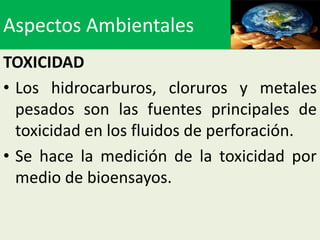

12. Aspectos Ambientales
TOXICIDAD
• Los hidrocarburos, cloruros y metales
pesados son las fuentes principales de
toxicidad en los fluidos de perforación.
• Se hace la medición de la toxicidad por
medio de bioensayos.

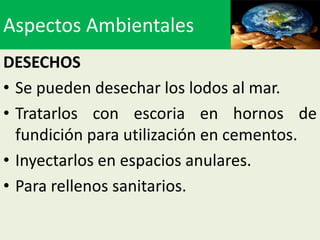

13. Aspectos Ambientales
DESECHOS
• Se pueden desechar los lodos al mar.
• Tratarlos con escoria en hornos de
fundición para utilización en cementos.
• Inyectarlos en espacios anulares.
• Para rellenos sanitarios.

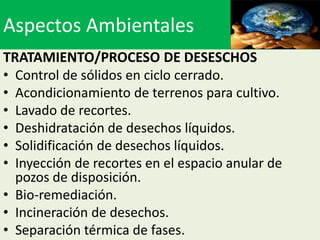

14. Aspectos Ambientales
TRATAMIENTO/PROCESO DE DESESCHOS
• Control de sólidos en ciclo cerrado.
• Acondicionamiento de terrenos para cultivo.
• Lavado de recortes.
• Deshidratación de desechos líquidos.
• Solidificación de desechos líquidos.
• Inyección de recortes en el espacio anular de
pozos de disposición.
• Bio-remediación.
• Incineración de desechos.
• Separación térmica de fases.
