El documento describe las diferentes estructuras del universo, desde planetas y estrellas hasta cúmulos y supercúmulos de galaxias, indicando sus tamaños y distancias relativos. Se menciona la existencia de grupos de galaxias, su distribución, y se hace hincapié en la influencia de la materia oscura en la formación y movimiento de estas estructuras. También se aborda la teoría de los multiversos y se discuten vacíos cósmicos, así como el supercúmulo de Laniakea al que pertenece la Vía Láctea.

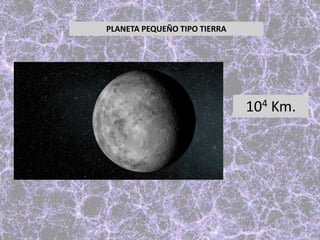

2. PLANETA PEQUEÑO TIPO TIERRA
104 Km.

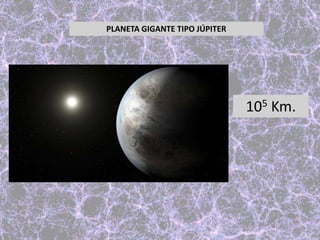

3. PLANETA GIGANTE TIPO JÚPITER
105 Km.

4. ESTRELLAS ENANAS TIPO SOL
106 Km.

5. ESTRELLAS SUPERGIGANTES TIPO BETELGEUSE
108 -109Km.
1-6 UA

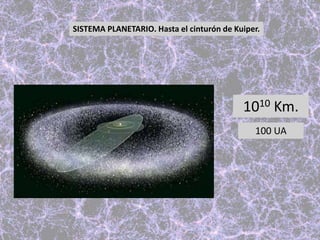

6. SISTEMA PLANETARIO. Hasta el cinturón de Kuiper.
1010 Km.
100 UA

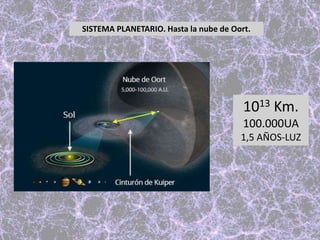

7. SISTEMA PLANETARIO. Hasta la nube de Oort.
1013 Km.
100.000UA
1,5 AÑOS-LUZ

8. CÚMULOS DE ESTRELLAS.
NGC 2808
M 45
1014 -1015 Km.
10-100 AÑOS LUZ

9. GALAXIAS ENANAS.
1016 Km.
1000 AÑOS-LUZ

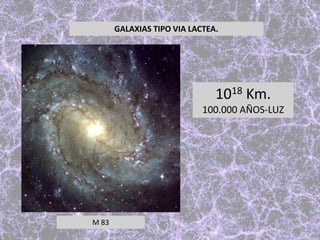

10. GALAXIAS TIPO VIA LACTEA.
M 83
1018 Km.
100.000 AÑOS-LUZ

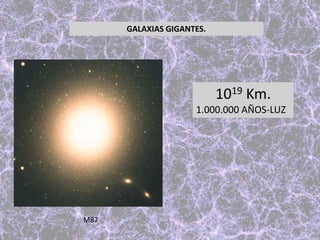

11. GALAXIAS GIGANTES.
M87
1019 Km.
1.000.000 AÑOS-LUZ

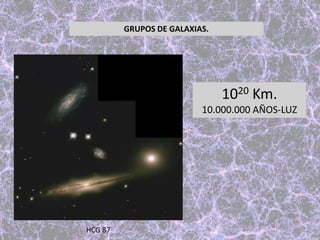

12. GRUPOS DE GALAXIAS.
HCG 87
1020 Km.
10.000.000 AÑOS-LUZ

13. ABELL 1689
1021 Km.
100.000.000 AÑOS-LUZ
CÚMULOS DE GALAXIAS.

14. CENTRO DEL SUPERCÚMULO DE VIRGO
1022 Km.
1.000.000.000 AÑOS-LUZ
SUPERCÚMULOS DE GALAXIAS.

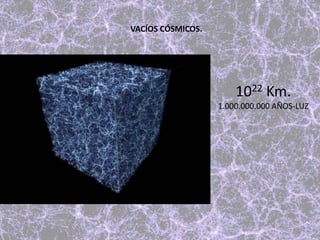

15. VACÍOS CÓSMICOS.
1022 Km.
1.000.000.000 AÑOS-LUZ

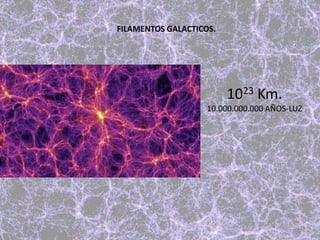

16. FILAMENTOS GALACTICOS.
1023 Km.
10.000.000.000 AÑOS-LUZ

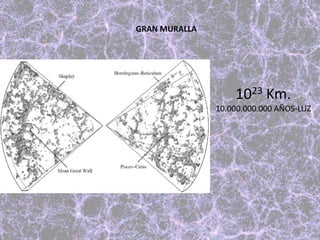

17. GRAN MURALLA
1023 Km.
10.000.000.000 AÑOS-LUZ

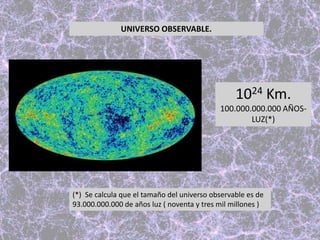

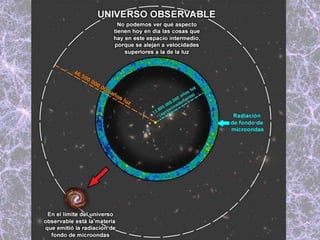

18. UNIVERSO OBSERVABLE.
1024 Km.
100.000.000.000 AÑOS-
LUZ(*)
(*) Se calcula que el tamaño del universo observable es de
93.000.000.000 de años luz ( noventa y tres mil millones )

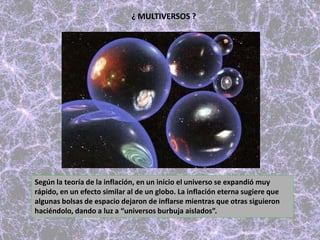

19. ¿ MULTIVERSOS ?
Según la teoría de la inflación, en un inicio el universo se expandió muy
rápido, en un efecto similar al de un globo. La inflación eterna sugiere que
algunas bolsas de espacio dejaron de inflarse mientras que otras siguieron
haciéndolo, dando a luz a “universos burbuja aislados”.

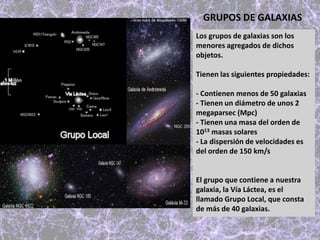

20. GRUPOS DE GALAXIAS
Los grupos de galaxias son los
menores agregados de dichos
objetos.
Tienen las siguientes propiedades:
- Contienen menos de 50 galaxias
- Tienen un diámetro de unos 2
megaparsec (Mpc)
- Tienen una masa del orden de
1013 masas solares
- La dispersión de velocidades es
del orden de 150 km/s
El grupo que contiene a nuestra
galaxia, la Vía Láctea, es el
llamado Grupo Local, que consta
de más de 40 galaxias.

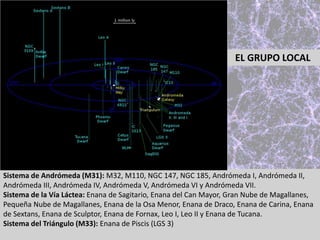

21. Sistema de Andrómeda (M31): M32, M110, NGC 147, NGC 185, Andrómeda I, Andrómeda II,
Andrómeda III, Andrómeda IV, Andrómeda V, Andrómeda VI y Andrómeda VII.
Sistema de la Vía Láctea: Enana de Sagitario, Enana del Can Mayor, Gran Nube de Magallanes,
Pequeña Nube de Magallanes, Enana de la Osa Menor, Enana de Draco, Enana de Carina, Enana
de Sextans, Enana de Sculptor, Enana de Fornax, Leo I, Leo II y Enana de Tucana.
Sistema del Triángulo (M33): Enana de Piscis (LGS 3)
EL GRUPO LOCAL

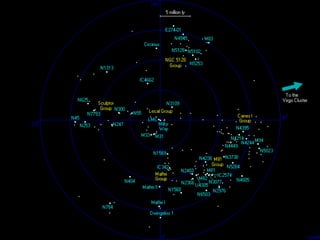

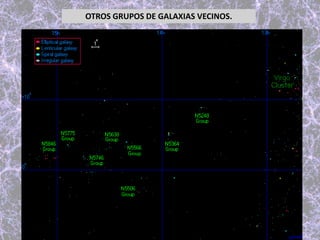

23. OTROS GRUPOS DE GALAXIAS VECINOS.

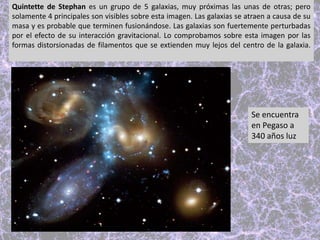

24. Quintette de Stephan es un grupo de 5 galaxias, muy próximas las unas de otras; pero
solamente 4 principales son visibles sobre esta imagen. Las galaxias se atraen a causa de su
masa y es probable que terminen fusionándose. Las galaxias son fuertemente perturbadas
por el efecto de su interacción gravitacional. Lo comprobamos sobre esta imagen por las
formas distorsionadas de filamentos que se extienden muy lejos del centro de la galaxia.
Se encuentra
en Pegaso a
340 años luz

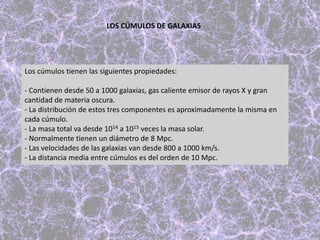

25. Los cúmulos tienen las siguientes propiedades:
- Contienen desde 50 a 1000 galaxias, gas caliente emisor de rayos X y gran
cantidad de materia oscura.
- La distribución de estos tres componentes es aproximadamente la misma en
cada cúmulo.
- La masa total va desde 1014 a 1015 veces la masa solar.
- Normalmente tienen un diámetro de 8 Mpc.
- Las velocidades de las galaxias van desde 800 a 1000 km/s.
- La distancia media entre cúmulos es del orden de 10 Mpc.
LOS CÚMULOS DE GALAXIAS

26. El Cúmulo de Virgo es un cúmulo de galaxias situado aproximadamente a una distancia de 59 ±
4 millones de años-luz (18.0 ± 1.2 Mpc)​ en dirección de la constelación de Virgo. Contiene unas
1300 galaxias, aunque puede que lleguen a ser hasta 2000 y forma la región central del mayor
Supercúmulo Local, del cual forma también parte el Grupo Local. Se estima que su masa es de
1.2×1015 MS

27. Imagen de gran tiempo de exposición de la región central del cúmulo de Virgo en la
que se puede apreciar la luz difusa que existe entre las galaxias de éste, producida
por estrellas intergalácticas. Los discos negros corresponden a estrellas que han sido
eliminadas en la imagen. La galaxia más grande y brillante es la M87 abajo a la
izquierda

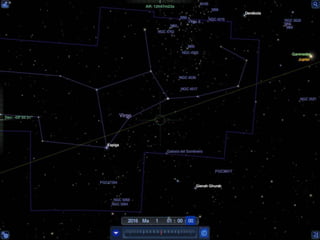

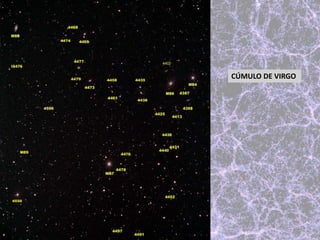

28. CÚMULO DE VIRGO

30. CÚMULO COMA

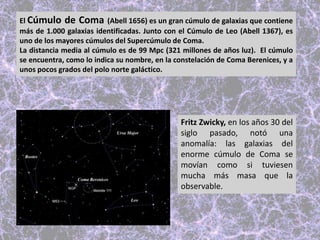

31. El Cúmulo de Coma (Abell 1656) es un gran cúmulo de galaxias que contiene
más de 1.000 galaxias identificadas. Junto con el Cúmulo de Leo (Abell 1367), es
uno de los mayores cúmulos del Supercúmulo de Coma.
La distancia media al cúmulo es de 99 Mpc (321 millones de años luz). El cúmulo
se encuentra, como lo indica su nombre, en la constelación de Coma Berenices, y a
unos pocos grados del polo norte galáctico.
Fritz Zwicky, en los años 30 del
siglo pasado, notó una
anomalía: las galaxias del
enorme cúmulo de Coma se
movían como si tuviesen
mucha más masa que la
observable.

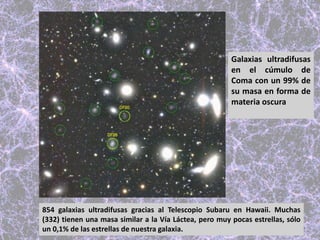

32. Galaxias ultradifusas
en el cúmulo de
Coma con un 99% de
su masa en forma de
materia oscura
854 galaxias ultradifusas gracias al Telescopio Subaru en Hawaii. Muchas
(332) tienen una masa similar a la Vía Láctea, pero muy pocas estrellas, sólo
un 0,1% de las estrellas de nuestra galaxia.

33. Galaxias de dos cúmulos de galaxias se observan en luz visible,
son las manchas blancas, los gases calientes de los dos grupos se
observan en las radiografías, que son las nubes rojas, la materia
oscura se muestra en azul.
Cúmulo Bala

34. El cúmulo de galaxia
Fornax se encuentra en
unos 65 millones de años de
luz de la Tierra. Las galaxias
del corazón del cúmulo
Fornax parecen desplazarse
con destino a un punto
común.

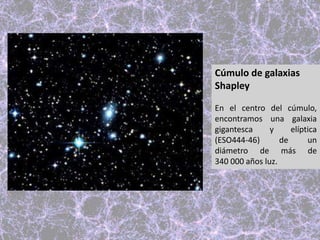

35. Cúmulo de galaxias
Shapley
En el centro del cúmulo,
encontramos una galaxia
gigantesca y elíptica
(ESO444-46) de un
diámetro de más de
340 000 años luz.

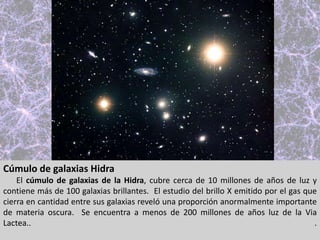

36. Cúmulo de galaxias Hidra
El cúmulo de galaxias de la Hidra, cubre cerca de 10 millones de años de luz y
contiene más de 100 galaxias brillantes. El estudio del brillo X emitido por el gas que
cierra en cantidad entre sus galaxias reveló una proporción anormalmente importante
de materia oscura. Se encuentra a menos de 200 millones de años luz de la Via
Lactea.. .

37. Cúmulo de galaxias Abell 2744
Es el más masivo y más profundo jamás fotografiado de todos los cúmulos de
galaxias. La inmensa gravedad del cúmulo Abell 2744 distorsiona el espacio para que la
imagen que vemos es torcido por la curvatura, como a través de una lente que vemos
las galaxias ampliadas que están mucho más atrás de Abell 2744. La imagen consta de
3000 galaxias.

38. Las galaxias en el
cúmulo Abell 2744
contribuyen con menos
del 5% de su masa. El
gas (alrededor del 20%)
es tan caliente que es
detectable únicamente
en rayos X (de color
rojo en esta imagen).
La distribución de
materia oscura invisible
(alrededor del 75% de
la masa del cúmulo)
aparece de color azul.

39. El cúmulo
ZwCl0024+165
2 está a 5.000
millones de
años luz de la
Tierra. El
anillo, que
mide 2.6
millones de
años luz de
lado a lado
Anillo de
materia
oscura en un
cúmulo de
galaxias.

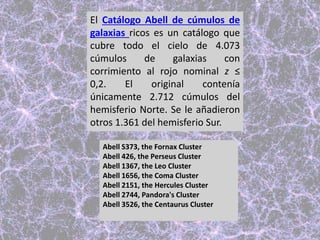

40. El Catálogo Abell de cúmulos de
galaxias ricos es un catálogo que
cubre todo el cielo de 4.073
cúmulos de galaxias con
corrimiento al rojo nominal z ≤
0,2. El original contenía
únicamente 2.712 cúmulos del
hemisferio Norte. Se le añadieron
otros 1.361 del hemisferio Sur.
Abell S373, the Fornax Cluster
Abell 426, the Perseus Cluster
Abell 1367, the Leo Cluster
Abell 1656, the Coma Cluster
Abell 2151, the Hercules Cluster
Abell 2744, Pandora's Cluster
Abell 3526, the Centaurus Cluster

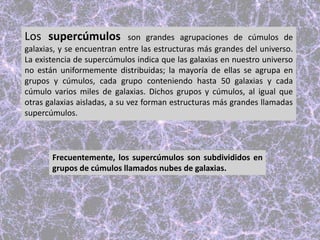

41. Los supercúmulos son grandes agrupaciones de cúmulos de
galaxias, y se encuentran entre las estructuras más grandes del universo.
La existencia de supercúmulos indica que las galaxias en nuestro universo
no están uniformemente distribuidas; la mayoría de ellas se agrupa en
grupos y cúmulos, cada grupo conteniendo hasta 50 galaxias y cada
cúmulo varios miles de galaxias. Dichos grupos y cúmulos, al igual que
otras galaxias aisladas, a su vez forman estructuras más grandes llamadas
supercúmulos.
Frecuentemente, los supercúmulos son subdivididos en
grupos de cúmulos llamados nubes de galaxias.

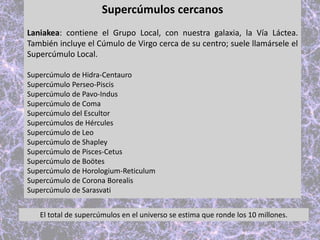

42. Supercúmulos cercanos
Laniakea: contiene el Grupo Local, con nuestra galaxia, la Vía Láctea.
También incluye el Cúmulo de Virgo cerca de su centro; suele llamársele el
Supercúmulo Local.
Supercúmulo de Hidra-Centauro
Supercúmulo Perseo-Piscis
Supercúmulo de Pavo-Indus
Supercúmulo de Coma
Supercúmulo del Escultor
Supercúmulos de Hércules
Supercúmulo de Leo
Supercúmulo de Shapley
Supercúmulo de Pisces-Cetus
Supercúmulo de Boötes
Supercúmulo de Horologium-Reticulum
Supercúmulo de Corona Borealis
Supercúmulo de Sarasvati
El total de supercúmulos en el universo se estima que ronde los 10 millones.

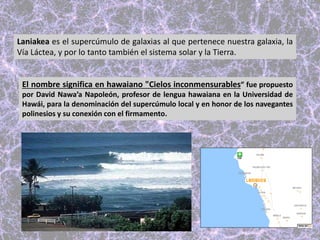

43. Laniakea es el supercúmulo de galaxias al que pertenece nuestra galaxia, la
Vía Láctea, y por lo tanto también el sistema solar y la Tierra.
El nombre significa en hawaiano "Cielos inconmensurables”​ fue propuesto
por David Nawa’a Napoleón, profesor de lengua hawaiana en la Universidad de
Hawái, para la denominación del supercúmulo local y en honor de los navegantes
polinesios y su conexión con el firmamento.

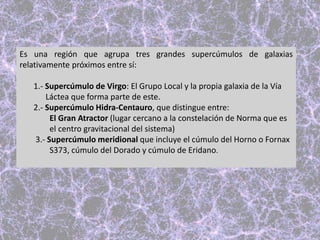

44. Es una región que agrupa tres grandes supercúmulos de galaxias
relativamente próximos entre sí:
1.- Supercúmulo de Virgo: El Grupo Local y la propia galaxia de la Vía
Láctea que forma parte de este.
2.- Supercúmulo Hidra-Centauro, que distingue entre:
El Gran Atractor (lugar cercano a la constelación de Norma que es
el centro gravitacional del sistema)
3.- Supercúmulo meridional que incluye el cúmulo del Horno o Fornax
S373, cúmulo del Dorado y cúmulo de Eridano.

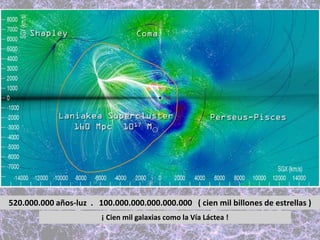

45. 520.000.000 años-luz . 100.000.000.000.000.000 ( cien mil billones de estrellas )
¡ Cien mil galaxias como la Vía Láctea !

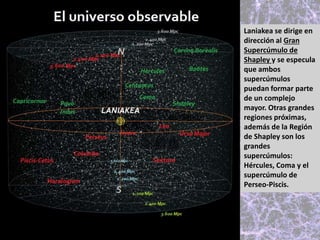

47. Laniakea se dirige en
dirección al Gran
Supercúmulo de
Shapley y se especula
que ambos
supercúmulos
puedan formar parte
de un complejo
mayor. Otras grandes
regiones próximas,
además de la Región
de Shapley son los
grandes
supercúmulos:
Hércules, Coma y el
supercúmulo de
Perseo-Piscis.

49. El supercúmulo contiene alrededor de
100 grupos y cúmulos de galaxias.
Cien millones de años luz
1015 masas solares (*)
(*) En
su
mayor
parte
materia
oscura

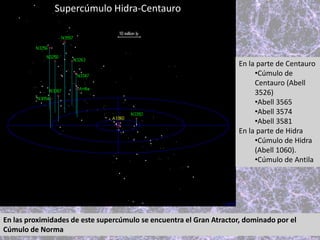

51. Supercúmulo Hidra-Centauro
En la parte de Centauro
•Cúmulo de
Centauro (Abell
3526)
•Abell 3565
•Abell 3574
•Abell 3581
En la parte de Hidra
•Cúmulo de Hidra
(Abell 1060).
•Cúmulo de Antila
En las proximidades de este supercúmulo se encuentra el Gran Atractor, dominado por el
Cúmulo de Norma

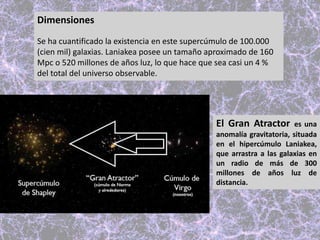

52. Dimensiones
Se ha cuantificado la existencia en este supercúmulo de 100.000
(cien mil) galaxias. Laniakea posee un tamaño aproximado de 160
Mpc o 520 millones de años luz, lo que hace que sea casi un 4 %
del total del universo observable.
El Gran Atractor es una
anomalía gravitatoria, situada
en el hipercúmulo Laniakea,
que arrastra a las galaxias en
un radio de más de 300
millones de años luz de
distancia.

53. CÚMULO DE FORNAX

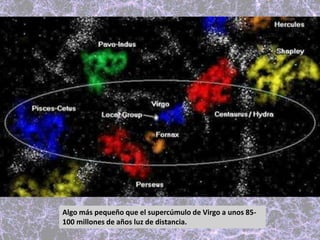

54. Algo más pequeño que el supercúmulo de Virgo a unos 85-
100 millones de años luz de distancia.

57. Los filamentos galácticos, también llamados complejos de supercúmulos o
grandes murallas son estructuras largas y delgadas como hilos de las galaxias. Las
murallas son mucho más amplias, pero más planas que los filamentos. Pueden abarcar
500 millones de Mpc de longitud. Los filamentos permanecen unidos por la gravedad de
las galaxias.

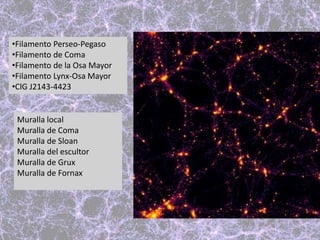

58. •Filamento Perseo-Pegaso
•Filamento de Coma
•Filamento de la Osa Mayor
•Filamento Lynx-Osa Mayor
•ClG J2143-4423

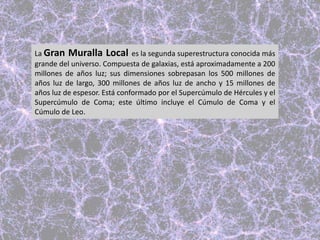

Muralla local
Muralla de Coma
Muralla de Sloan
Muralla del escultor
Muralla de Grux
Muralla de Fornax

59. La Gran Muralla Local es la segunda superestructura conocida más
grande del universo. Compuesta de galaxias, está aproximadamente a 200
millones de años luz; sus dimensiones sobrepasan los 500 millones de
años luz de largo, 300 millones de años luz de ancho y 15 millones de
años luz de espesor. Está conformado por el Supercúmulo de Hércules y el
Supercúmulo de Coma; este último incluye el Cúmulo de Coma y el
Cúmulo de Leo.

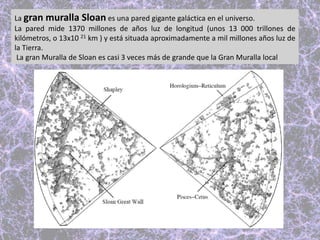

61. La gran muralla Sloan es una pared gigante galáctica en el universo.
La pared mide 1370 millones de años luz de longitud (unos 13 000 trillones de
kilómetros, o 13x10 21 km ) y está situada aproximadamente a mil millones años luz de
la Tierra.
La gran Muralla de Sloan es casi 3 veces más de grande que la Gran Muralla local

62. VACÍOS GALACTICOS.
El vacío del
Boyero (Boötes
Void )
Región de 250
millones de años luz
de diámetro que
apenas contiene 60
galaxias.
Se encuentra a 700
años luz de la Tierra.
En los vacíos también es escasa la materia oscura

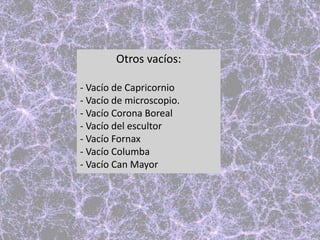

63. Otros vacíos:
- Vacío de Capricornio
- Vacío de microscopio.
- Vacío Corona Boreal
- Vacío del escultor
- Vacío Fornax
- Vacío Columba
- Vacío Can Mayor

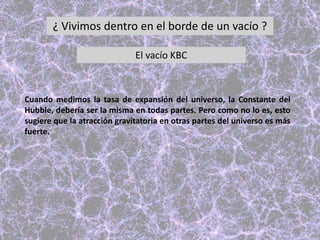

64. ¿ Vivimos dentro en el borde de un vacío ?
El vacío KBC
Cuando medimos la tasa de expansión del universo, la Constante del
Hubble, debería ser la misma en todas partes. Pero como no lo es, esto
sugiere que la atracción gravitatoria en otras partes del universo es más
fuerte.

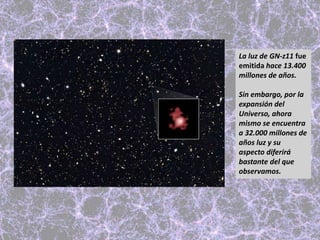

70. La luz de GN-z11 fue
emitida hace 13.400
millones de años.
Sin embargo, por la
expansión del
Universo, ahora
mismo se encuentra
a 32.000 millones de
años luz y su
aspecto diferirá
bastante del que
observamos.

71. Del microcosmos al macrocosmos. 4´40´´
El universo a escala. 6´08´´
