resumen de losas cascara o membrana!

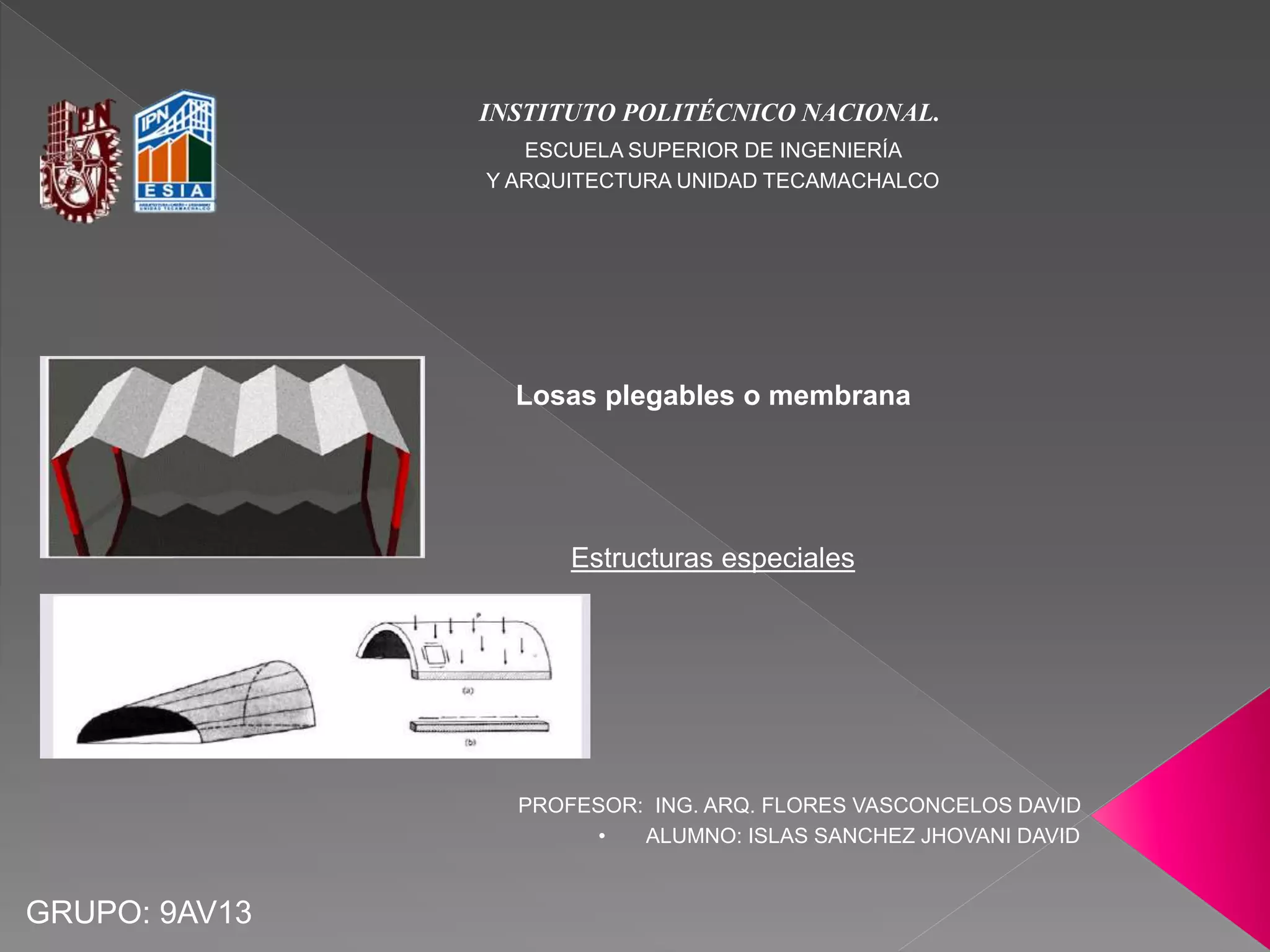

1. INSTITUTO POLITÉCNICO NACIONAL.
ESCUELA SUPERIOR DE INGENIERÍA
Y ARQUITECTURA UNIDAD TECAMACHALCO
Losas plegables o membrana
Estructuras especiales
PROFESOR: ING. ARQ. FLORES VASCONCELOS DAVID
• ALUMNO: ISLAS SANCHEZ JHOVANI DAVID
GRUPO: 9AV13

2. Son laminas planas, unidas por sus bordes y aristas, y apoyadas en sus extremos. pueden
comportarse como losas, aunque en general todas las estructuras pueden ser plegadas para
aumentar su inercia.
Se utiliza este tipo de estructura solicitadas a flexión, losas y pórticos; también se presta para el
diseño de plantas de edificios en altura, para resistir acción de cargas horizontales.
Las placas plegadas se pueden construir de madera, acero, aluminio o concreto armado.
Las de concreto armado suelen ser particularmente económicas , pues es posible preparar su
encofrado con tablones rectos, o bien prefabricar las losas de concreto en tierra izarlas hasta su lugar y
conectarlas soldando las barras transversales en el pliegue , con la que se evita la mayor parte del
encofrado.

3. Lamina /placa un vano Placas Continuas / lamina continua
• Lamina rectangular
• lamina triangular
• lamina escalonada
• lamina rectangular
• lamina escalonada

4. Lamina en voladizo
• Con un (1) voladizo
• Con voladizo en un extremo
Lamina cruzada
• Intersección biaxial
• Intersección triaxial

5. Prismática
• Forjado(chapa plegada)
• Casetón plegado
• Bóveda de cañón Plegada
Poliédricas
• Pliegue piramidal
• Pliegue triangular
Intercepcionadas
• Biaxial
• Triaxial
Lineales
• Viga plegada
• Pórtico plegado
• Bóveda Plegada

8. SON LAMINAS CURVAS QUE LOGRAN EL EQUILIBRIO DE LAS CARGAS EXTERNAS POR
MEDIO DE:
COMBINACIÓN DE ESFUERZOS DE TRACCIÓN
COMPRESIÓN NORMALES A LA SECCIÓN ESTUDIADA Y TANGENCIALES A SU
CURVATURA.

10. Las cascaras las ahí construidas en madera, acero y materiales plásticos.
Aunque son ideales para construir en concreto armado. Las cascaras delgadas permiten la
construcción económicas de cúpulas y otros techos curvos de formas diversas, gran belleza y
excepcional resistencia.
