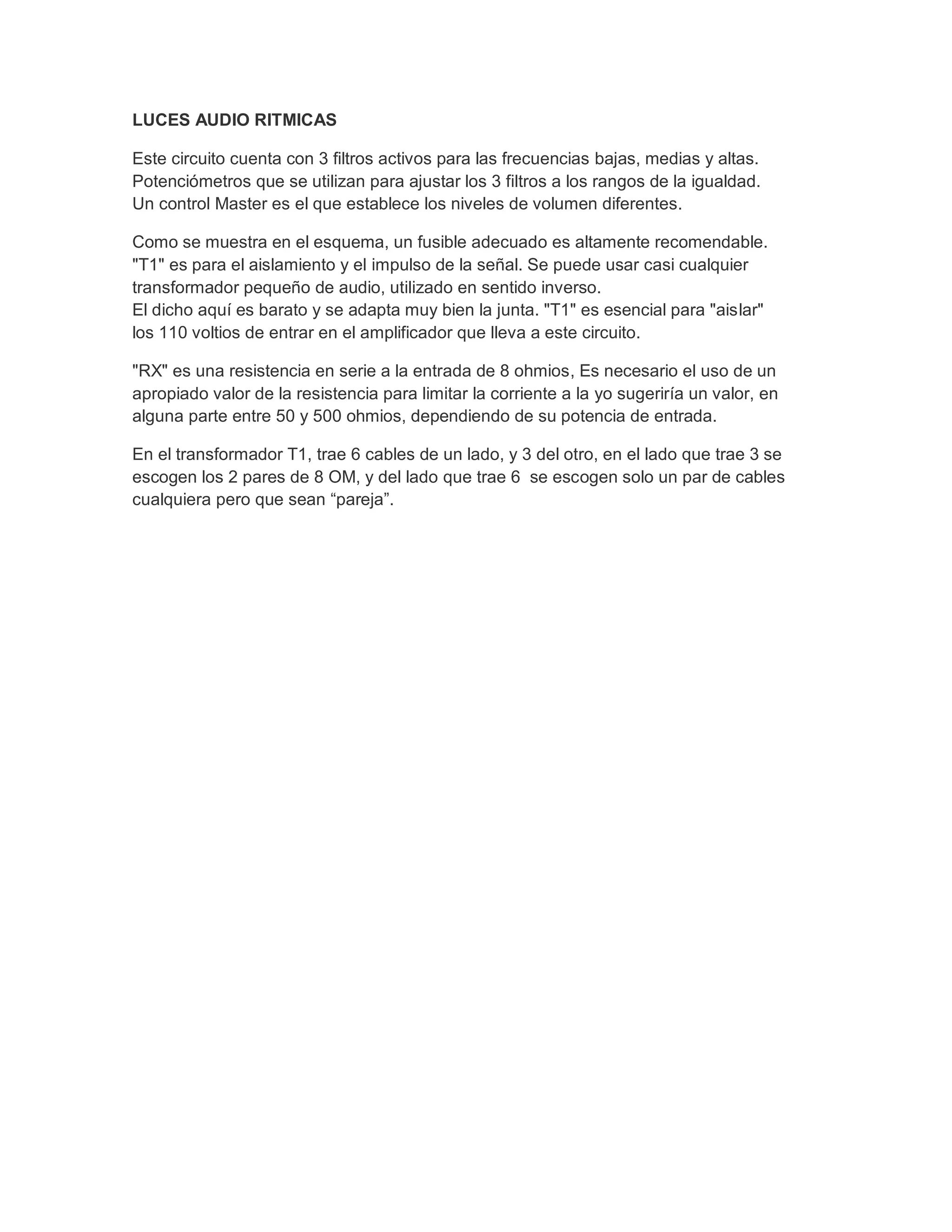

1. LUCES AUDIO RITMICAS
Este circuito cuenta con 3 filtros activos para las frecuencias bajas, medias y altas.
Potenciómetros que se utilizan para ajustar los 3 filtros a los rangos de la igualdad.
Un control Master es el que establece los niveles de volumen diferentes.
Como se muestra en el esquema, un fusible adecuado es altamente recomendable.
"T1" es para el aislamiento y el impulso de la señal. Se puede usar casi cualquier
transformador pequeño de audio, utilizado en sentido inverso.
El dicho aquí es barato y se adapta muy bien la junta. "T1" es esencial para "aislar"
los 110 voltios de entrar en el amplificador que lleva a este circuito.
"RX" es una resistencia en serie a la entrada de 8 ohmios, Es necesario el uso de un
apropiado valor de la resistencia para limitar la corriente a la yo sugeriría un valor, en
alguna parte entre 50 y 500 ohmios, dependiendo de su potencia de entrada.
En el transformador T1, trae 6 cables de un lado, y 3 del otro, en el lado que trae 3 se
escogen los 2 pares de 8 OM, y del lado que trae 6 se escogen solo un par de cables
cualquiera pero que sean “pareja”.

2. R1=39k
R2=39k
R3=5.1k
R4, R12=10K
R5, R13, R9= 470k
R6= 16K
R7= 33K
R8= 47K
R10= 15k
R11= 30K
C1, C2 = 10uF
electrolítico
C3= 220uF electrolítico
C4, C5, C6, C7, C8= .01uF
C9, C12= .1uF
C10= .22uF
C11= .015uF
C13= .47uF
C14, C15, C16, C18= 1uf tantalio
C17= .47uF @ 250 Voltios
D1, D2= 1N4005
TODOS LOS DIODOS QUE NO ESTAN
MARCADOS SON = 1N4148
Z1= 1N4742A, 12 Voltios
IC=LM324
14 PIN DIP SOCKET
VR1, VR2, VR3, VR4=
Potenciómetros de 10k (phier
pt10v) (3 Patillas)
SCR1, SCR2, SCR3= Sensitive gate
SCR´s @ 250 Voltios Min ó se puede
usar NEC 2P4M S68
Un fusible de .25 ó .315 amp
2 clips de fusible
T1= Transformador de línea de 70V
Mod LP-578
L1, L2, L3= son los bombillos
Cada canal soporta 200Wats
Osea 2 bombillos de 100W o 4 de
50W o 8 de 25W

3. Estos son ejemplos de cómo podrían montarlo, pro no se guíen por ellos porque tienen defectos!!
